8A-34  ELECTRICAL-BODY AND CHASSIS

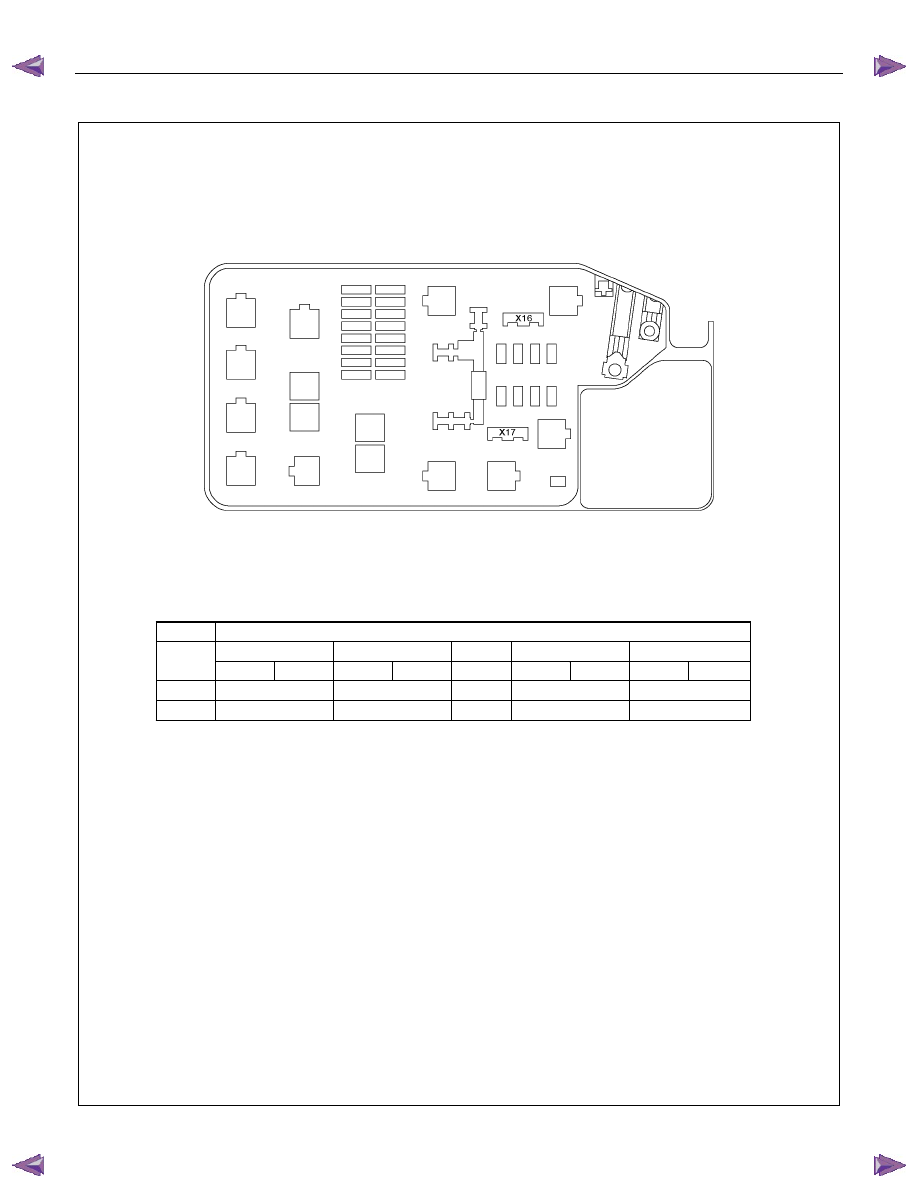

DIODE LOCATION






RELAY & FUSE BOX













 DIODE

C24SE HFV6

4JH1-TC

4JA1T (L)

4JJ1-TC/4JK1-TC

No.

RHD LHD RHD

LHD LHD RHD

LHD RHD LHD

X16

―

― DIODE

VSV

FICD  DIODE

X17

―

―

―

― DIODE








ELECTRICAL-BODY AND CHASSIS  8A-35

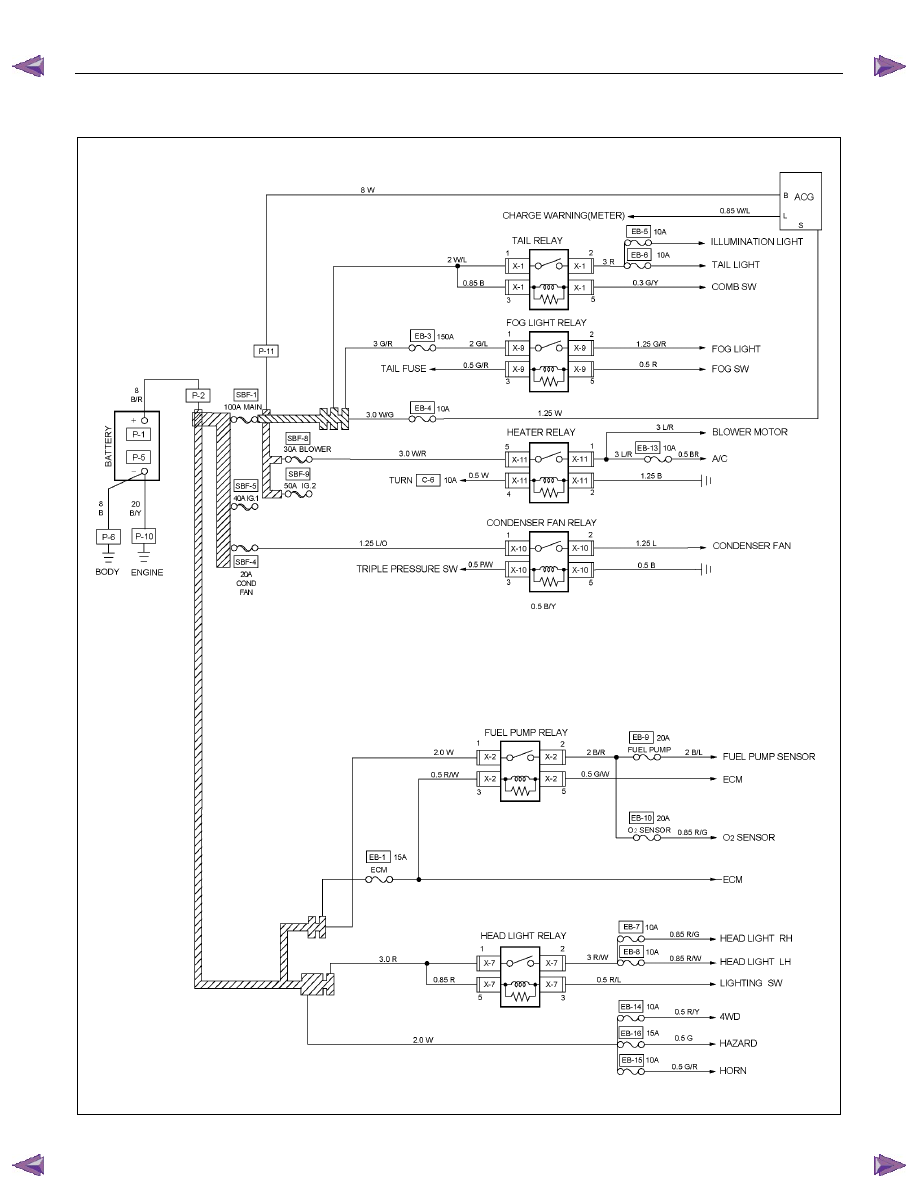

FUSE BLOCK CIRCUIT  C24SE

Sheet 1/2












RTW68AXF005801

8A-36  ELECTRICAL-BODY AND CHASSIS

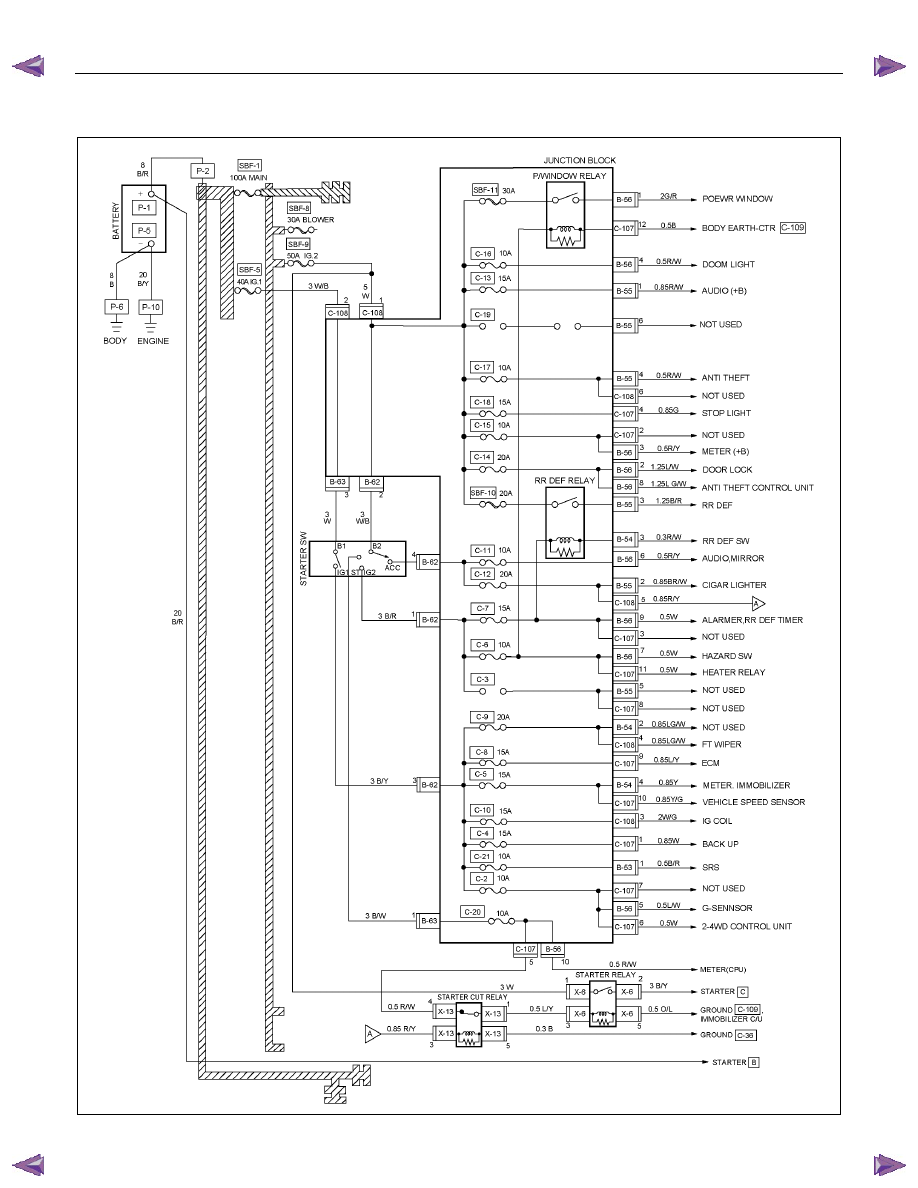

FUSE BLOCK CIRCUIT  C24SE



Sheet 2/2











RTW68AXF005901

ELECTRICAL-BODY AND CHASSIS  8A-37

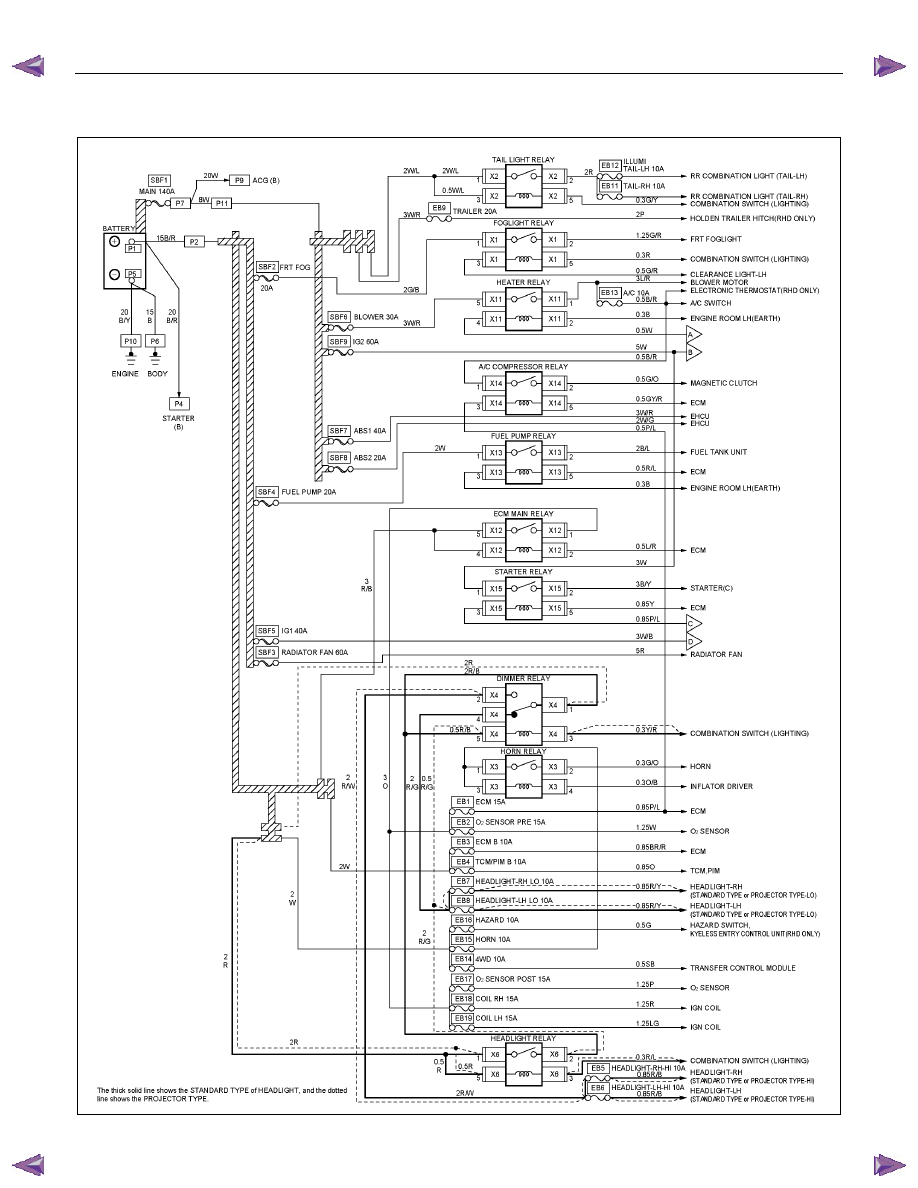

FUSE BLOCK CIRCUIT HFV6

Sheet 1/2











RTW78AXF003001
