7C-14  CLUTCH

4JA1-T (MSG)






RTW47CMF000401


4J series (MUA)









CLUTCH  7C-15

C24SE (MUA)



RTW37CSF0003

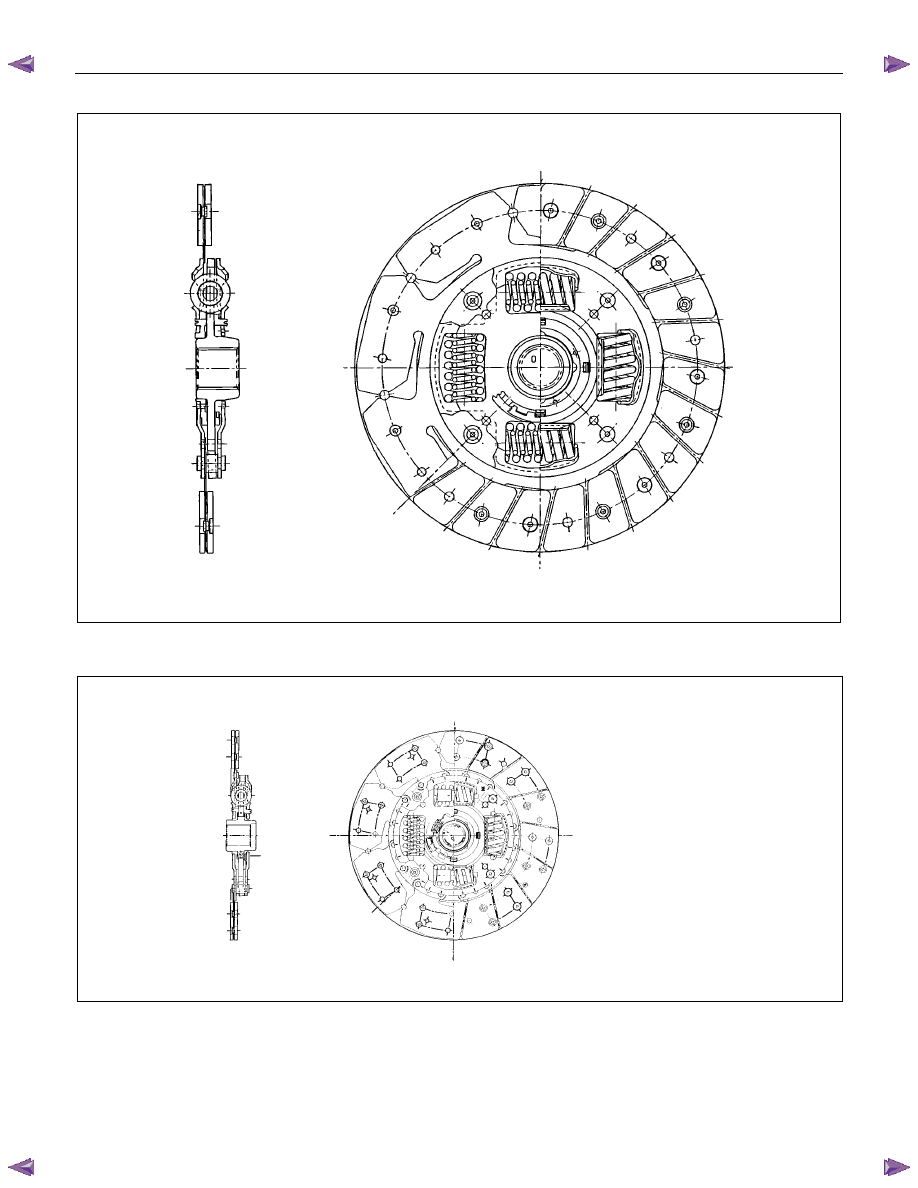

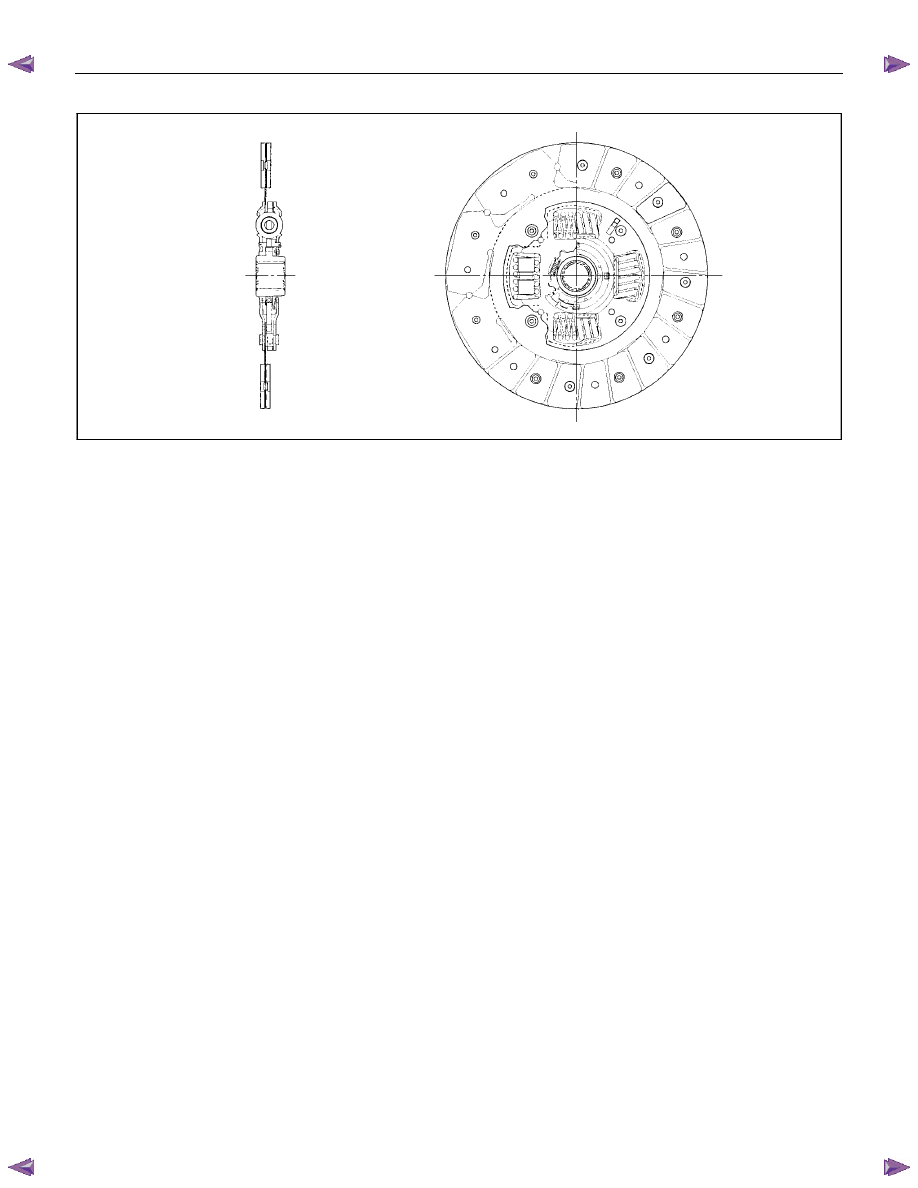

The driven plate assembly consists of the plate and the facing.
The plate consists of the clutch center, the cushioning plate and the torsion springs.
The facing is riveted to both sides of the cushioning plate.
The cushioning plate provides a longer service life by minimizing wear and vibration at the clutch contact surfaces.


7C-16  CLUTCH

TORQUE SPECIFICATION

  STANDARD BOLTS


The torque values given in the following table should be applied where a particular torque is not specified.

N

⋅m (kgf⋅m/lb⋅ft)



Strength 4.8/4T

7T

8.8

9.8/9T



Class



Refined

Non-Refined





Bolt Identifi-

cation
















Bolt
Diameter

××××

Pitch (mm)



-









 M6

× 1.0

6 (0.6 / 52 lb.in)

7 (0.7 / 61 lb.in)

8 (0.8 / 69 lb.in)

-



M8

× 1.25

13 (1.3 / 113

lb.in)

17 (1.7 / 12)

20 (2.0 / 14)

24 (2.4 / 17)



M10

× 1.25

27 (2.8 / 20)

37 (3.8 / 27)

42 (4.3 / 31)

50 (5.1 / 37)



M12

× 1.25

61 (6.3 / 45)

76 (7.8 / 56)

87 (8.9 / 64)

95 (9.7 / 70)



M14

×1.5

96 (9.8 / 71)

116 (11.8 / 85)

133 (13.6 / 98)

142 (14.5 / 105)



M16

× 1.5

130 (13.3 / 96)

170 (17.3 / 125)

193 (19.7 / 143)

200 (20.4 / 148)



M18

× 1.5

188 (19.2 / 139)

244 (24.9 / 180)

278 (28.3 / 205)

287 (29.3 / 212)



M20

× 1.5

258 (26.3 / 190)

337 (34.4 / 249)

385 (39.3 / 284)

396 (40.4 / 292)



M22

× 1.5

332 (33.9 / 245)

453 (46.3 / 335)

517 (52.7 / 381)

530 (54.1 / 391)



M24

× 2.0

449 (45.8 / 331)

570 (58.2 / 421)

651 (66.3 / 480)

692 (70.6 / 511)

 *

M10

× 1.5

26 (2.7 / 20)

36 (3.7 / 27)

41 (4.2 / 30)

48 (4.9 / 35)

 *

M12

× 1.75

57 (5.8 / 42)

71 (7.2 / 52)

80 (8.2 / 59)

89 (9.1 / 66)

 *

M14

× 2.0

89 (9.1 / 66)

110 (11.2 / 81)

125 (12.7 / 92)

133 (13.6 / 98)

 *

M16

× 2.0

124 (12.7 / 92)

162 (16.5 / 119)

185 (18.9 / 137)

191 (19.5 / 141)

Flange Bolt

 M6

× 1.0

7 (0.7 / 61 lb.in)

8 (0.8 / 69 lb.in)

9 (0.9 / 78 lb.in)

-



M8

× 1.25

15 (1.5 / 11)

19 (1.9 / 14)

22 (2.2 / 16)

26 (2.7 / 20)



M10

× 1.25

31 (3.2 / 23)

41 (4.2 / 30)

47 (4.8 / 35)

56 (5.7 / 41)



M12

× 1.25

69 (7.0 / 51)

85 (8.7 / 63)

97 (9.9 / 72)

106 (10.8 / 78)



M14

× 1.5

104 (10.6 / 77)

126 (12.8 / 93)

144 (14.6 / 106)

154 (15.7 / 114)



M16

× 1.5

145 (14.8 / 127)

188 (19.2 / 139)

214 (21.8 / 158)

221 (22.5 / 163)



M18

× 1.5

-

-

-

-



M20

× 1.5

-

-

-

-



M22

× 1.5

-

-

-

-



M24

× 2.0

-

-

-

-

 *

M10

× 1.5

30 (3.1 / 22)

40 (4.1 / 30)

46 (4.7 / 34)

54 (5.5 / 40)

 *

M12

× 1.75

64 (6.5 / 47)

78 (8.0 / 58)

89 (9.1 / 66)

99 (10.1 / 73)

 *

M14

× 2.0

97 (9.9 / 72)

119 (12.1 / 88)

135 (13.8 / 99.7)

144 (14.7 / 107)

 *

M16

× 2.0

137 (14.0 / 101)

178 (18.2 / 132)

203 (20.7 / 132)

210 (21.5 / 155)


The asterisk * indicates that the bolts are used for female-threaded parts that are made of soft materials such as
casting, etc.


  FLARE NUTS



Pipe diameter mm (in)

Torque N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m / lb⋅⋅⋅⋅ft)

Pipe diameter mm (in)

Torque N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m / lb⋅⋅⋅⋅ft)

4.76 (0.187)

16 (1.6 / 12)

10.00 (0.394)

54 (5.5 / 40)

6.35 (0.250)

26 (2.7 / 20)

12.00 (0.472)

88 (9.0 / 65)

8.00 (0.315)

44 (4.5 / 33)

15.00 (0.591)

106 (10.8 / 78)

Standard Hex.

Head Bolt



CLUTCH  7C-17

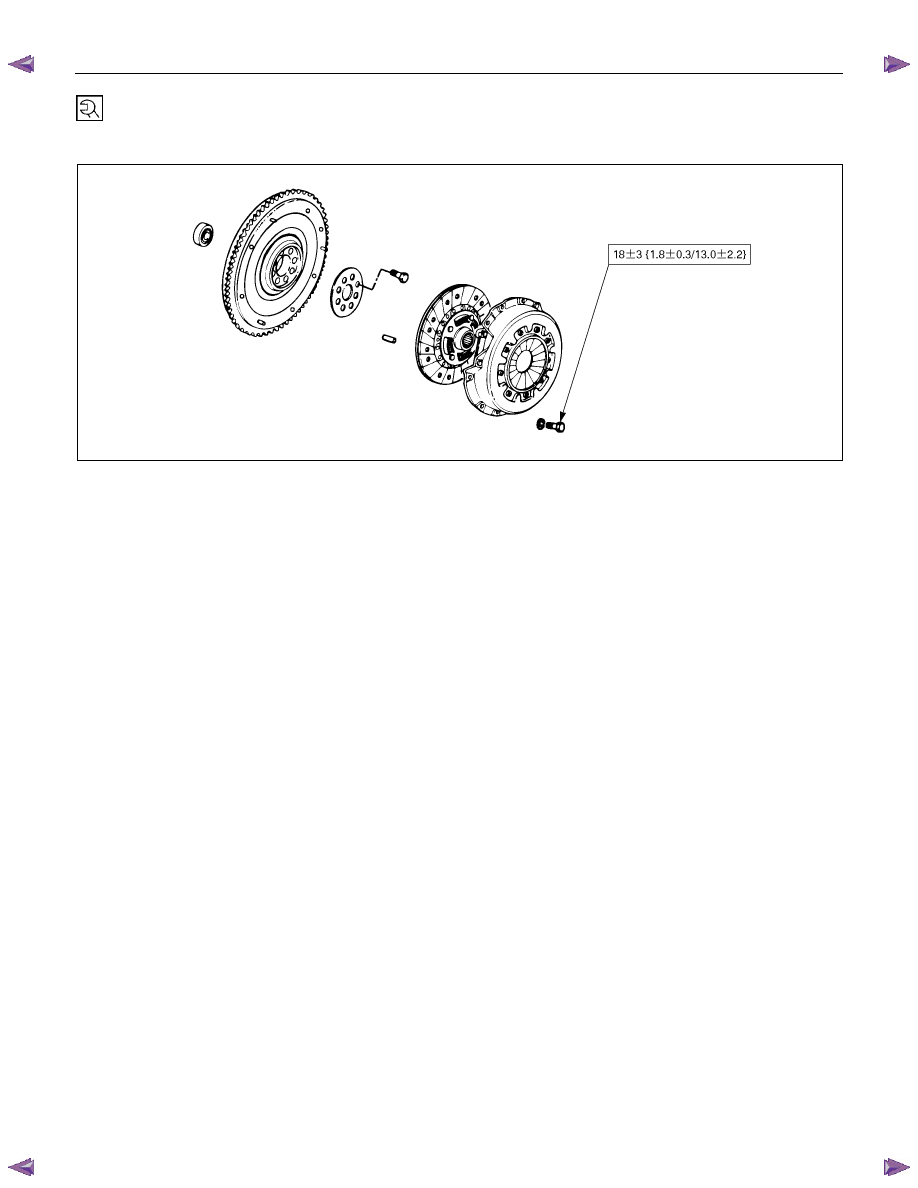

  TORQUE SPECIFICATIONS



N

⋅m (kgf⋅m/lb⋅ft)
