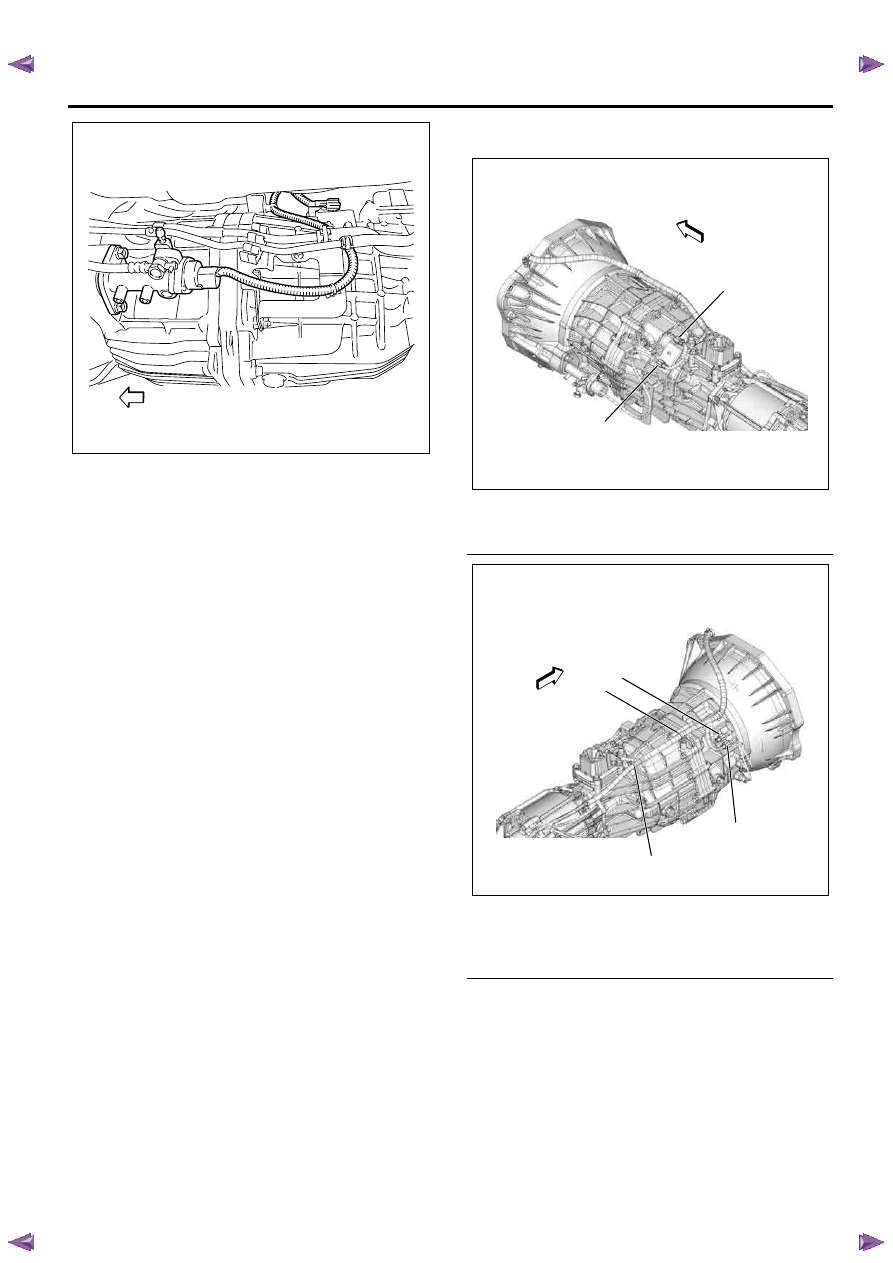

 Manual Transmission (MUX)    7B1-13

16. Install the front propeller shaft. (4x4 model)

• Tighten the front propeller shaft bolts to the

specified torque.

Torque: 59 N

⋅m (6.0 kgf⋅m/43 lb⋅ft)

17. Install the rear propeller shaft.

• Tighten the rear propeller shaft bolts to the

specified torque.

Torque

Rear flange: 59 N

⋅m (6.0 kgf⋅m/43 lb⋅ft)

Center bearing: 69 N

⋅m (7.0 kgf⋅m/51 lb⋅ft)

18. Connect harness clip on the transmission left side

bracket.
Install the harness bracket bolt.

• Tighten the harness bracket bolt to the

specified torque.

Torque: 23 N

⋅m (2.3 kgf⋅m/17 lb⋅ft)

19. Connect the harness connectors and clips on the

transmission.

Legend

1. Neutral switch connector
2. Clutch damper valve connector



Legend

3. Clip
4. Reverse switch connector
5. 1st switch connector



RTW77BSH000301

RTW77BSH006601

1

2

RTW77BSH006701

3

3

5

4

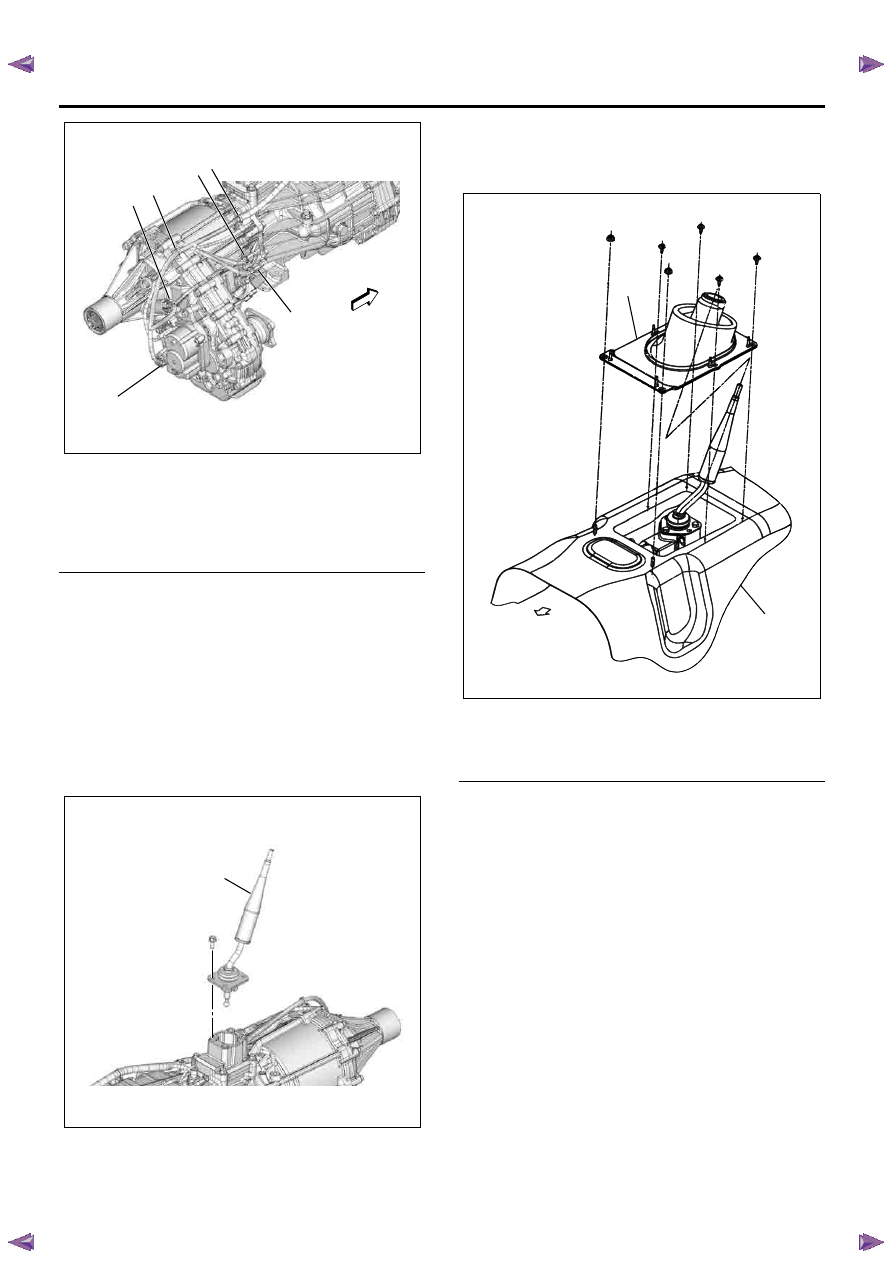

7B1-14    Manual Transmission (MUX)

Legend

6. Car speed sensor conector
7. Clip
8. 2-4 switch connector (4x4 model)
9. Neutral switch connector (4x4 model)

10. Transfer actuator connector (4x4 model)



20. Install the clutch housing cover and clutch bearing

dust cover.

• Tighten the clutch housing cover bolts and

clutch bearing dust cover bolts to the specified
torque.

Torque: 8 N

⋅m (0.8 kgf⋅m/69 lb⋅in)

21. Install the gear control lever (1).

• Tighten the gear control lever bolts to the

specified torque.

Torque: 19 N

⋅m (1.9 kgf⋅m/14 lb⋅ft)

22. Install the grommet assembly.

• Tighten the grommet bolts to the specified

torque.

Torque

Screw: 1.4 N

⋅m (0.14 kgf⋅m/12 lb⋅in)

Nut: 7 N

⋅m (0.7 kgf⋅m/61 lb⋅in)

Legend

1. Grommet Assembly
2. Floor Panel
3. Front



23. Install  the front floor console.

Refer to the section "Floor Console".

24. Install the rear floor console. (Bucket seat)

Refer to the section "Floor Console".

RTW77BSH006801

10

9

6

7

8 7

RTW77BSH007101

1

RTW77BMH000101

1

2

3

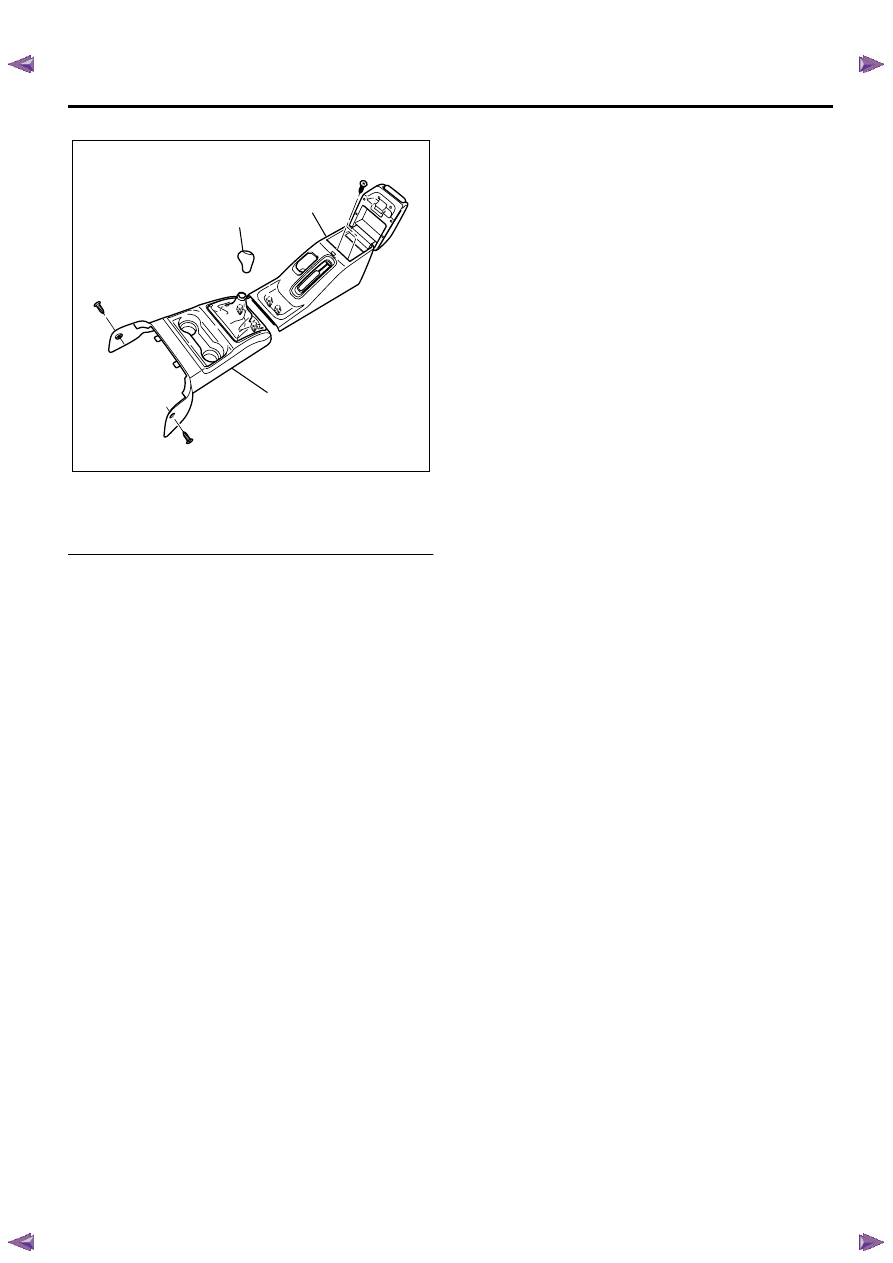

 Manual Transmission (MUX)    7B1-15

25. Install the gear control knob.

Legend

1. Knob
2. Rear Floor Console
3. Front Floor Console



26. Connect battery ground cable.

RTW77BSH000101

1

3

2

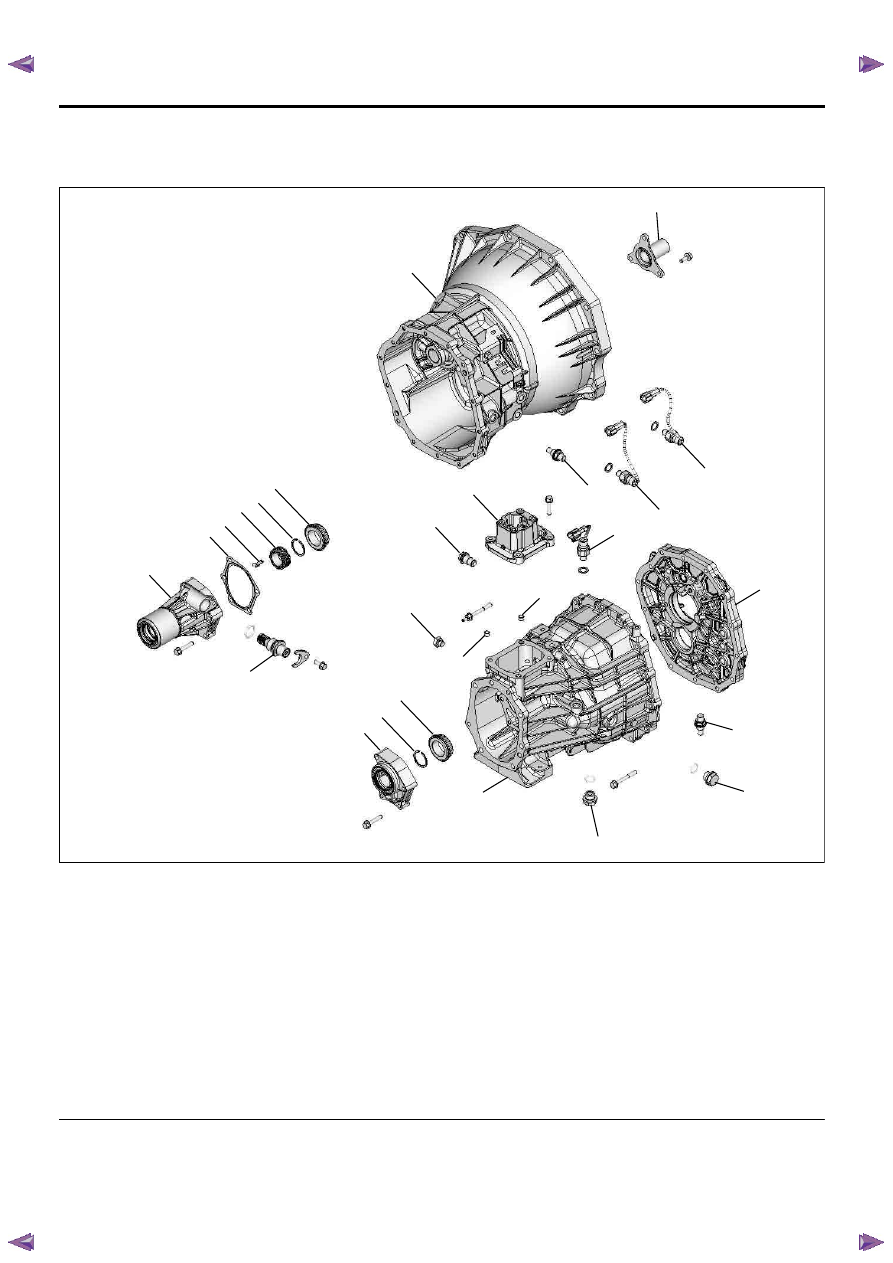

7B1-16    Manual Transmission (MUX)

Transmission

Component

Legend

1. Front case assembly with clutch housing
2. Front cover
3. Reverse switch
4. 1st switch
5. Reverse detent assembly
6. Neutral switch
7. Intermediate plate assembly
8. 5th detent assembly
9. Filler plug

10. Drain plug

11. Rear case assembly

12. End cover assembly (4x4 model)

13. Output shaft snap ring
14. Output rear bearing inner race
15. Speedometer driven gear
16. End cover assembly (4x2 model)
17. End cover gasket
18. Gear set clip
19. Speedometer drive gear
20. Straight plug
21. Dowel
22. Control rod detent assembly
23. Quadrant box



RTW77BLF001901

16

17

18

19

13

14

1

23

22

20

12

13

14

2

3

4

5

6

21

21

11

10

9

8

7

15
