 Manual Transmission (MUX)    7B1-1

TRANSMISSION/TRANSAXLE

Manual Transmission

(MUX)

TABLE OF CONTENTS

General Description  . . . . . . . . . . . . . . . . . . . . . . 7B1-2

General Description . . . . . . . . . . . . . . . . . . . . . 7B1-2
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . 7B1-4
Main Specifications  . . . . . . . . . . . . . . . . . . . . . 7B1-5
Fixing Torque . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-6

Transmission Assembly  . . . . . . . . . . . . . . . . . . . 7B1-8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-8
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-12

Transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-16

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-16
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-18
Inspection and Repair  . . . . . . . . . . . . . . . . . . 7B1-22
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-24

Front Case Assembly . . . . . . . . . . . . . . . . . . . . 7B1-34

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-34
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-34
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-35

Rear Case Assembly  . . . . . . . . . . . . . . . . . . . . 7B1-36

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-36
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-36
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-37

End Cover Assembly. . . . . . . . . . . . . . . . . . . . . 7B1-39

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-39
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-39
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-39

Input Shaft Assembly  . . . . . . . . . . . . . . . . . . . . 7B1-40

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-40
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-40
Inspection and Repair  . . . . . . . . . . . . . . . . . . 7B1-41
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-41

Counter Shaft Assembly . . . . . . . . . . . . . . . . . . 7B1-43

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-43
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-43
Inspection and Repair  . . . . . . . . . . . . . . . . . . 7B1-44
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-47

Output Shaft Assembly . . . . . . . . . . . . . . . . . . . 7B1-50

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-50
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-50
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-50

Shift & Select Rod Assembly  . . . . . . . . . . . . . . 7B1-51

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-51
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-51
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-51

Intermediate Plate Assembly  . . . . . . . . . . . . . . 7B1-53

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-53
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-53
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-53

Control Rod Assembly  . . . . . . . . . . . . . . . . . . . 7B1-55

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-55
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-55

Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-55

5th-Reverse Shift Block Assembly  . . . . . . . . . . 7B1-56

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-56
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-56
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-56

3rd-4th Shift Arm Assembly. . . . . . . . . . . . . . . . 7B1-57

Component. . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-57
Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-57
Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-57

Special Tools . . . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-58

Special Tools  . . . . . . . . . . . . . . . . . . . . . . . . . 7B1-58

7B1-2    Manual Transmission (MUX)

General Description

General Description

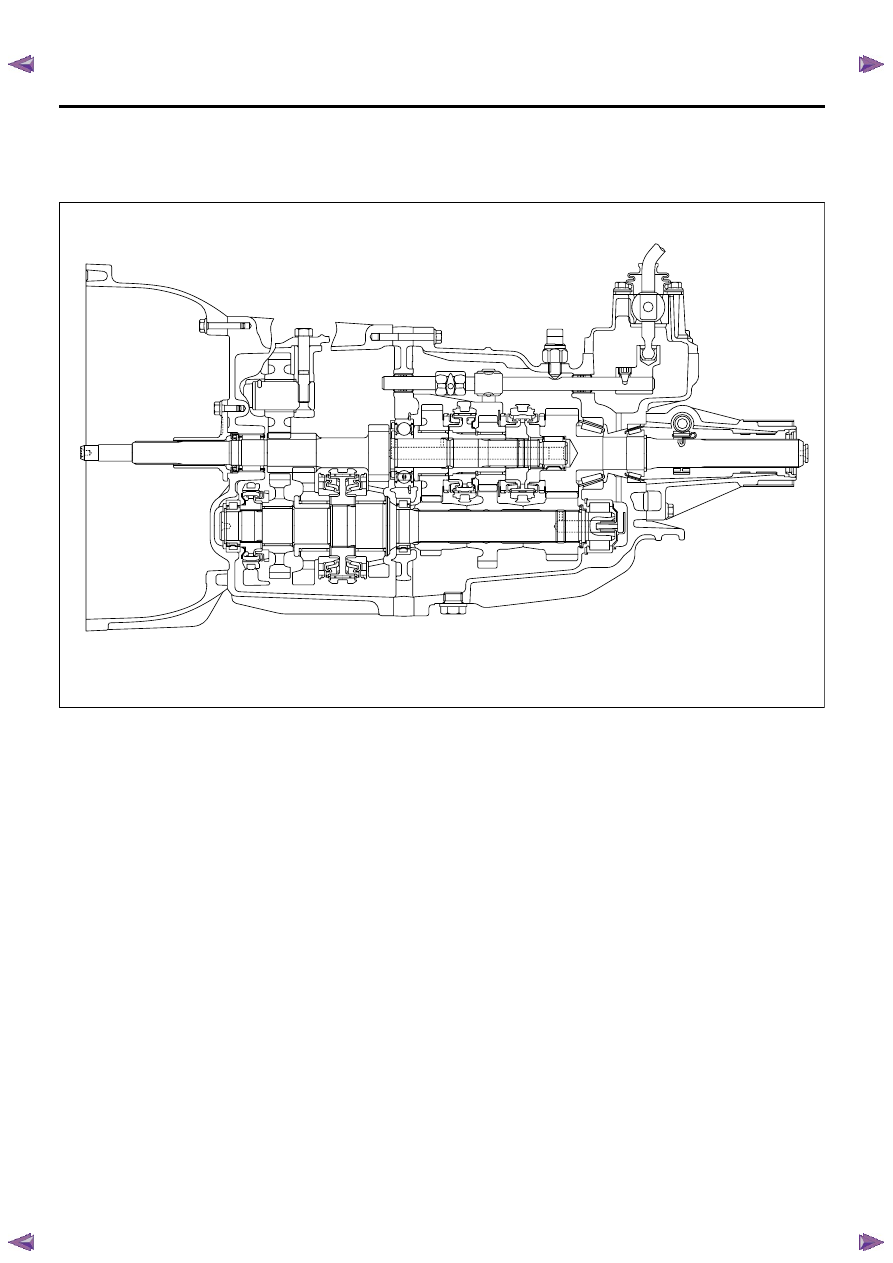

MUX5S Transmission(4x2 model)

RTW77BMF000701

 Manual Transmission (MUX)    7B1-3

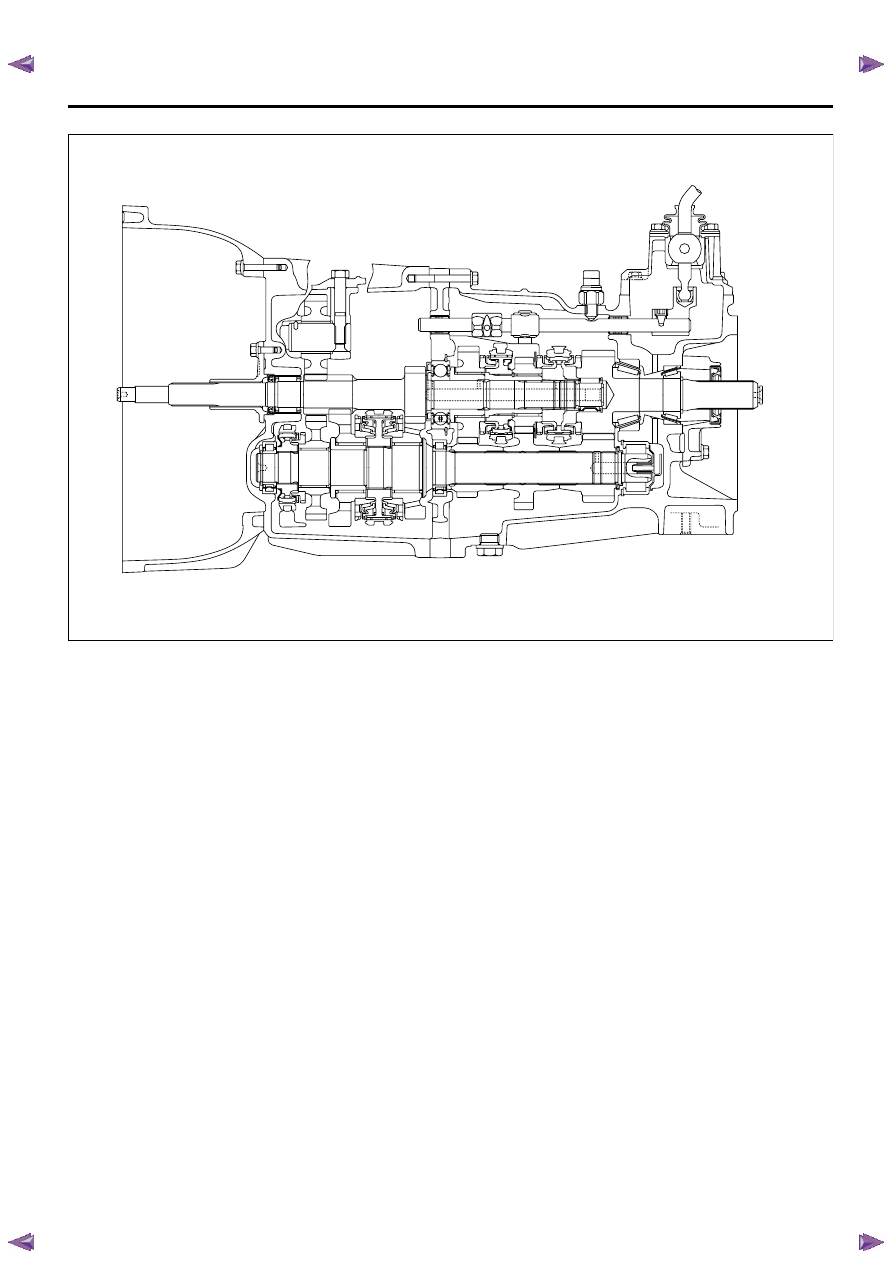

MUX5S Transmission(4x4 model)

The MUX5S is a constant mesh transmission,
synchronized in all speeds.
The transmission is designed for a reduction of the shift
effort and the quietest possible operation.
Principle parts of the transmission are the clutch
housing, the front case, the intermediate plate, the rear
case, the end cover, and the gears.
The transmission control box is built into the
transmission.

RTW77BMF000601

7B1-4    Manual Transmission (MUX)

Troubleshooting

Condition

Possible Cause

Correction

Abnormal Noise (Noisy in Neutral)

Insufficient or improper lubricant

Replenish or replace lubricant

Flywheel pilot bearing worn or
broken

Replace flywheel pilot bearing

Bearing(s) worn or broken (Input
shaft, counter shaft, and output
shaft)

Replace bearing(s)

Gear tooth contact surfaces worn or
scuffed (Input shaft, counter shaft,
output shaft, and reverse idler gear)

Replace gear(s)

Spline worn (Input shaft, output
shaft, counter shaft, and
synchronizer clutch hub)

Replace worn parts

Transmission misalignment

Realign transmission

Abnormal Noise (Noisy Operation)

Insufficient  or  improper  lubricant
(Metallic rattling)

Replenish or replace lubricant

Bearing(s) worn or broken (Hissing,
thumping, or bumping)

Replace bearing(s)

Gear(s) worn, chipped, or cracked
(Growling, humming, or grinding)

Replace gear(s)

Gears seizing on thrust face or
inner face free running (Squealing
at high speeds)

Replace gear(s)

Gears lack of backlash between
meshing (Gear whining)

Replace gear(s)

Hard Shifting

Insufficient or improper lubricant

Replenish or replace lubricant

Improper clutch pedal free play

Readjust clutch pedal free play

Hard operating of change lever
caused insufficient grease

Repair or regrease change lever
assembly

Change lever sliding portions worn

Repair or replace applicable parts
and regrease

Shift block sleeve movement failure

Repair or replace sleeve

Shift rod and/or quadrant box
sliding face worn

Replace worn parts

Shift arm and/or synchronizer
sleeve groove worn

Replace worn parts

Collar, and/or gear thrust faces
worn (Input shaft and counter shaft
thrust play)

Replace worn parts

Synchronizer parts worn

Replace worn parts
