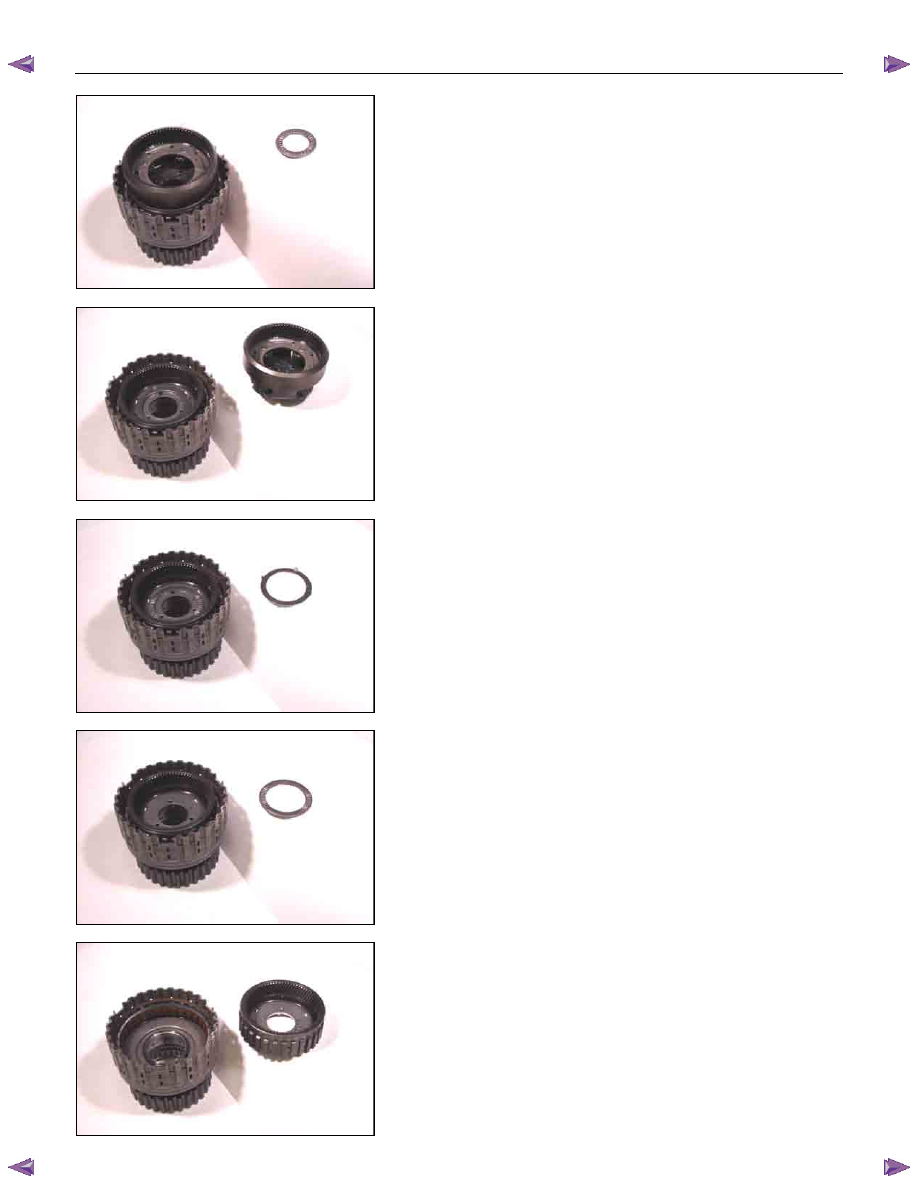

UNIT REPAIR (JR405E)  7A4-43



06C&L-SUB08







07C&L-SUB09







08C&L-SUB10







09C&L-SUB11







10C&L-SUB12



•  Remove the bearing race from the rear internal gear.


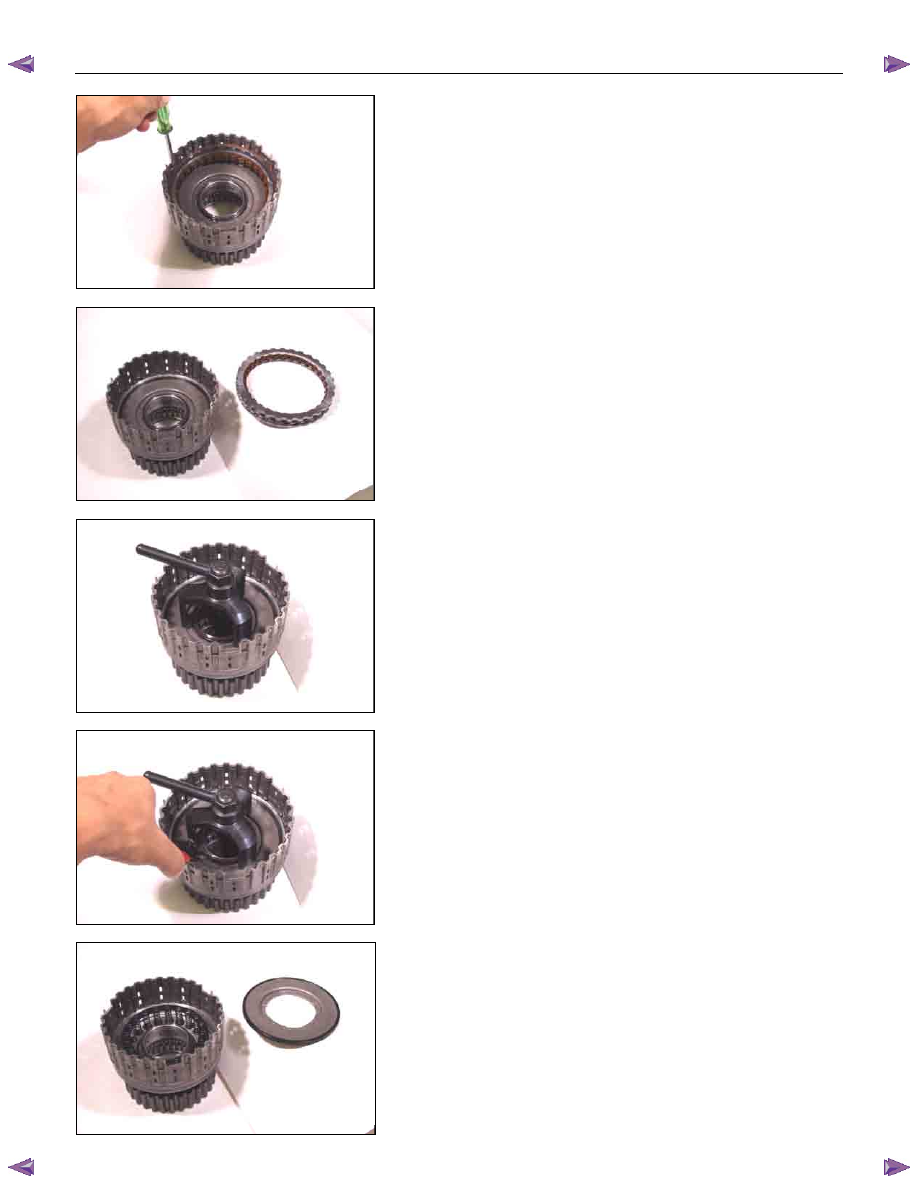

7A4-44  UNIT REPAIR (JR405E)



11C&L-SUB13




11.Snap ring

Remove the low clutch snap ring.





12C&L-SUB15




12.Retaining plate, drive plates, driven plates, and dish

plate

Remove the low clutch retaining plate, the 7 drive plates,

the 7 driven plates, and the dish plate.



13C&L-SUB18




13.Snap ring

•  Install the spring compressor to the low clutch drum.

Spring compressor: 5-8840-2759-0

•  Carefully press the cancel cover down.

Take care not to damage the return spring.





14C&L-SUB19




•  Remove the snap ring.





31C&L-SUB20




14.Cancel cover

Remove the cancel cover.



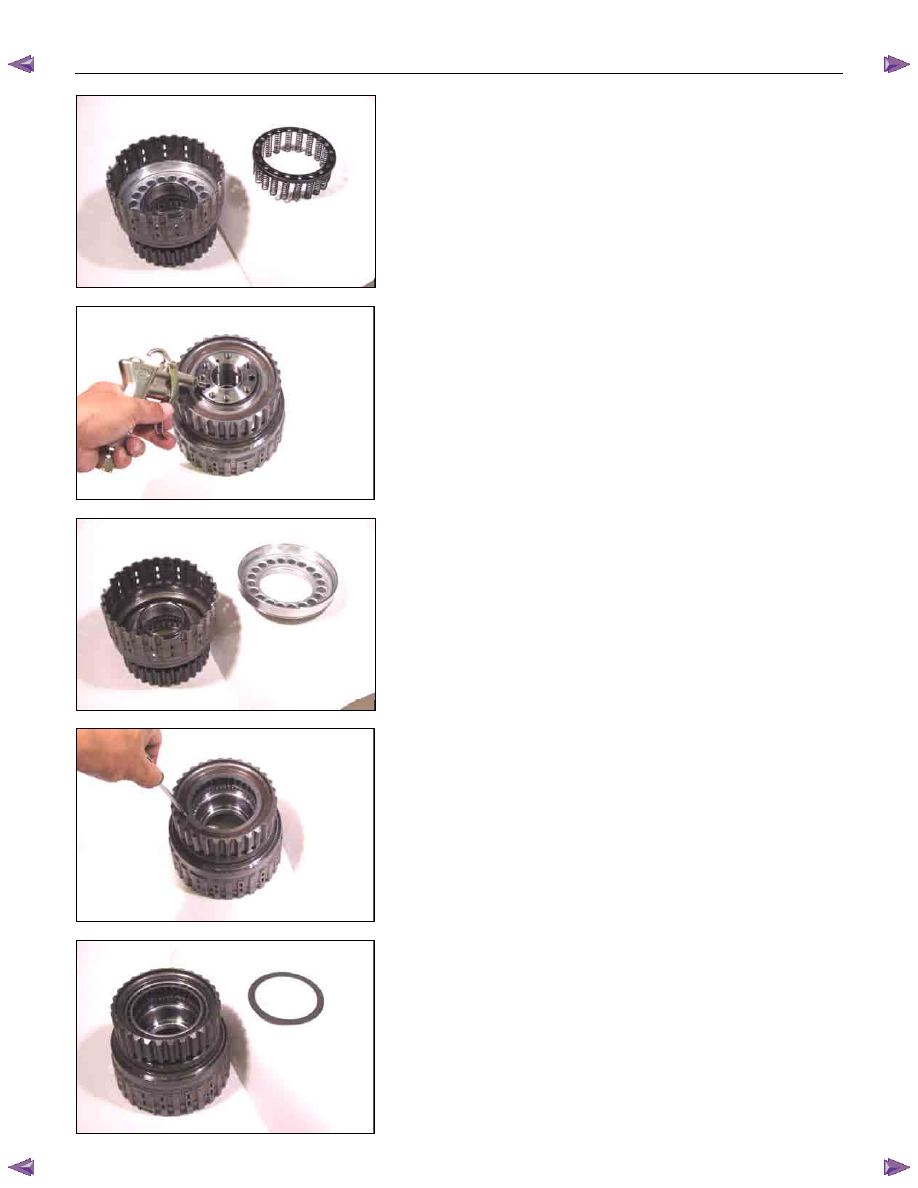

UNIT REPAIR (JR405E)  7A4-45



30C&L-SUB21




15.Return spring

Remove the return spring.





15C&L-SUB38




16.Low clutch piston

•  Insert the low one-way clutch inner race to the low clutch

drum.

•  Force compressed air through the oil passages of the

low one-way clutch inner race to remove the low clutch

piston.





29C&L-SUB22








16C&L-SUB25




17.Snap ring

•  Raise the low one-way clutch side.
•  Remove the low one-way clutch snap ring.





17C&L-SUB27




18.Side plate

Remove the side plate.

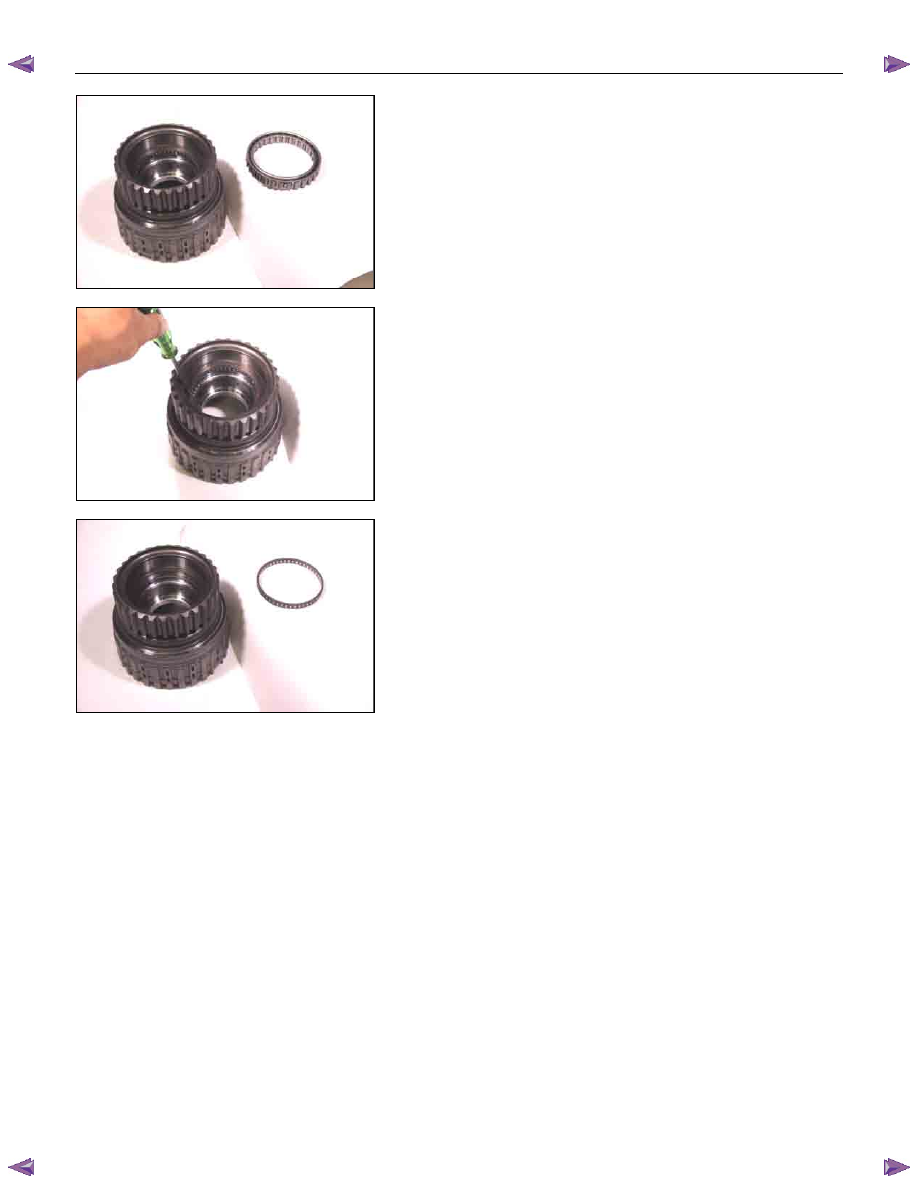

7A4-46  UNIT REPAIR (JR405E)



18C&L-SUB28




19.Low one-way clutch

Remove the low one-way clutch.



19C&L-SUB29




20.Snap ring

Remove the snap ring from the low clutch drum.



20C&L-SUB31




21.Bearing

Remove the bearing.








Inspection

Drive plates

•  Measure the drive plate facing thickness at 3 points.
•  Calculate the average value.

If the average value is less than the specified limit, the

drive plate must be replaced.

Drive plate facing thickness:

Standard – 2.0 mm (0.079 in)

Limit – 1.8 mm (0.071 in)

Return springs

•  Check the number of effective return spring coils.

If the number is less than the specified minimum, the

return spring must be replaced.

Effective return spring coils (standard): 9.9

•  Measure the return spring outside diameter, free length,

and linear diameter.

If any of the measured values exceed the specified limit,

the return spring must be replaced.

Return spring measurements (standard):

Outside diameter – 9.7 mm (0.382 in)
