4A-20  PROPELLER SHAFT

Front Propeller Shaft





Removal and Installation














RUW54AMF000201





Legend

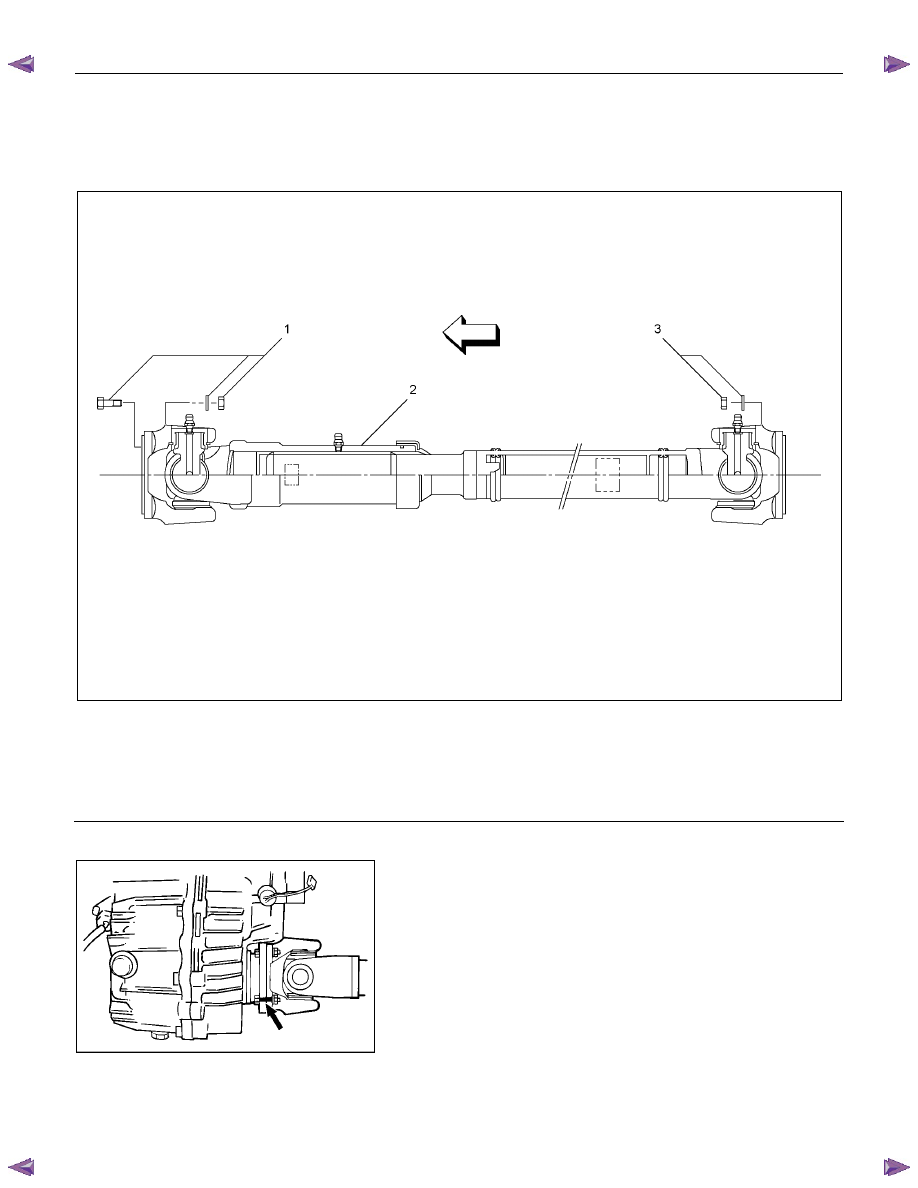

    1. Bolt, Nut and Washer (Front Axle Side)

    2. Front Propeller Shaft

    3. Nut and Washer (Transfer Side)











401RS020



Removal

1.  Jack up the vehicle and support it on the chassis stands.

2.  Gear shift lever should be placed in neutral position and

parking brake released.

3.  Remove the exhaust and transfer protectors.

NOTE:
Apply alignment marks on the flange at the front propeller shaft
both front and rear side.

4.  Remove bolt, nut and washer (Front axle side).

5.  Remove bolt, nut and washer (Transfer side).

6.  Remove front propeller shaft.

PROPELLER SHAFT  4A-21





Installation

NOTE:
Never install the shaft assembly backwards. Completely
remove the black paint from the connecting surface of flange
coupling on each end of propeller shaft. Clean so that no
foreign matter will be caught in between.

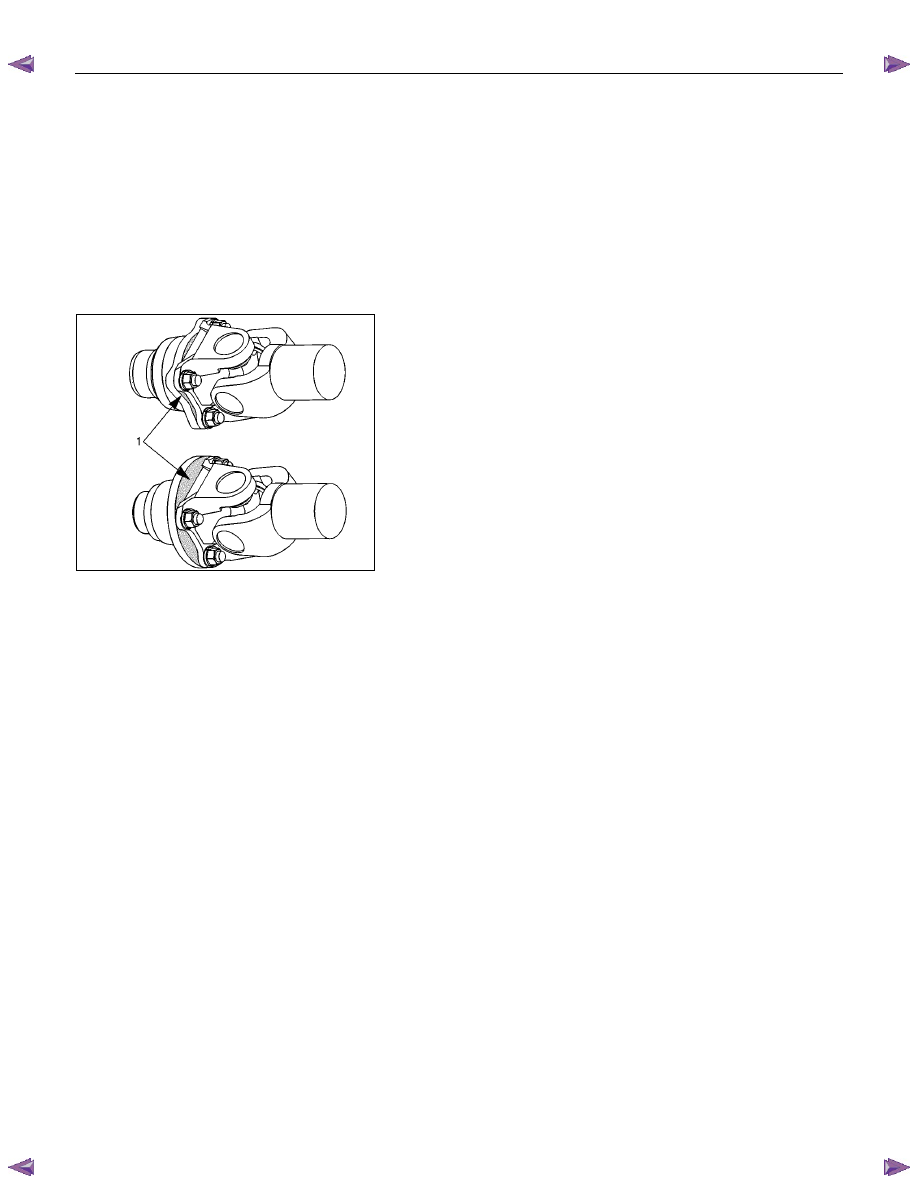

1.  Align the mark, which was applied at removal. Install front

propeller shaft and tighten the bolts and nuts to the

specified torque.



Torque: 59 N

⋅⋅⋅⋅m (6.0 kgf⋅⋅⋅⋅m/43 lb⋅⋅⋅⋅ft)

2.  Install the exhaust and transfer protectors.

401RS019



3.  After installing the propeller shaft, be sure to apply black

paint (1) to exposed area (other than connecting surface) of

the entire surface of flange coupling.










4A-22  PROPELLER SHAFT





Disassembly





401RW057

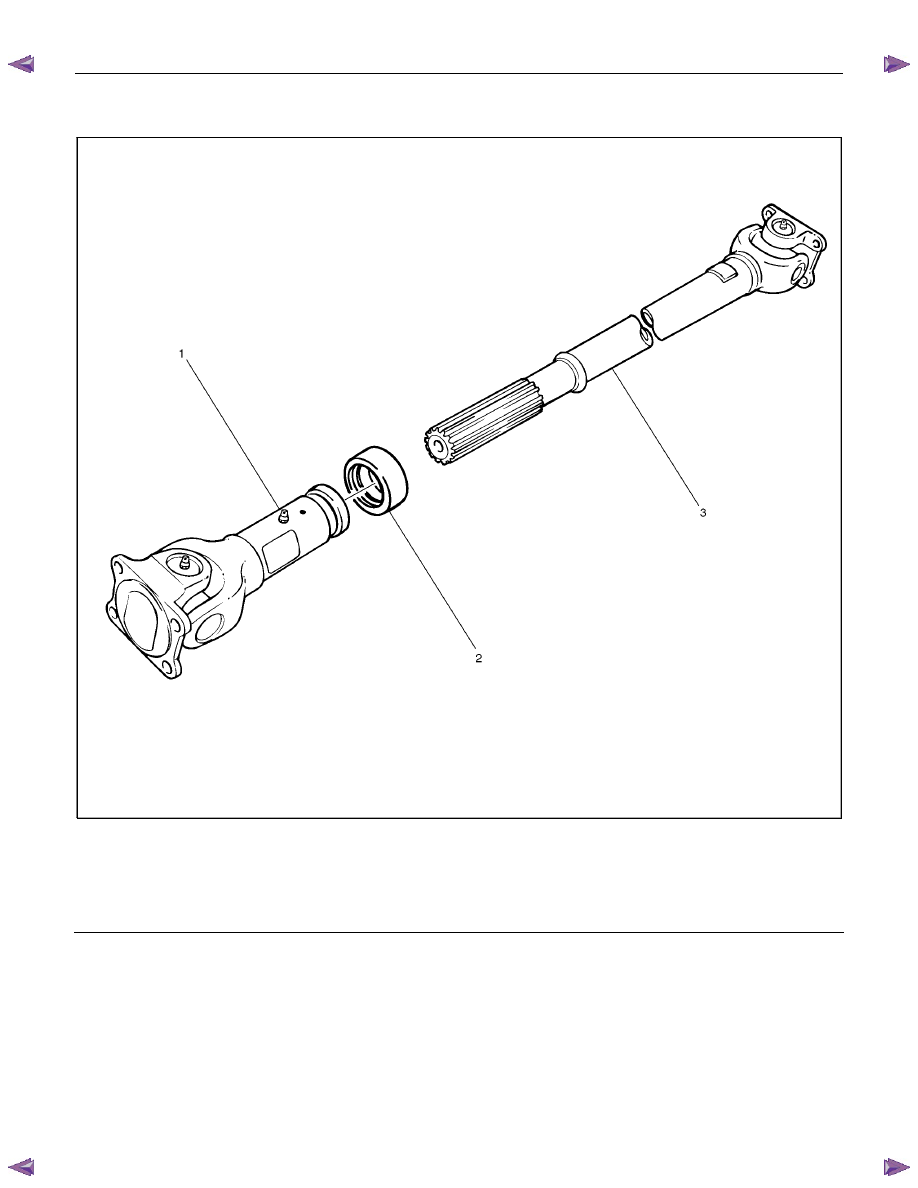

Legend



1.

Sleeve

Yoke



2.

Seal



3.

Tube

Assembly











PROPELLER SHAFT  4A-23

401RW056

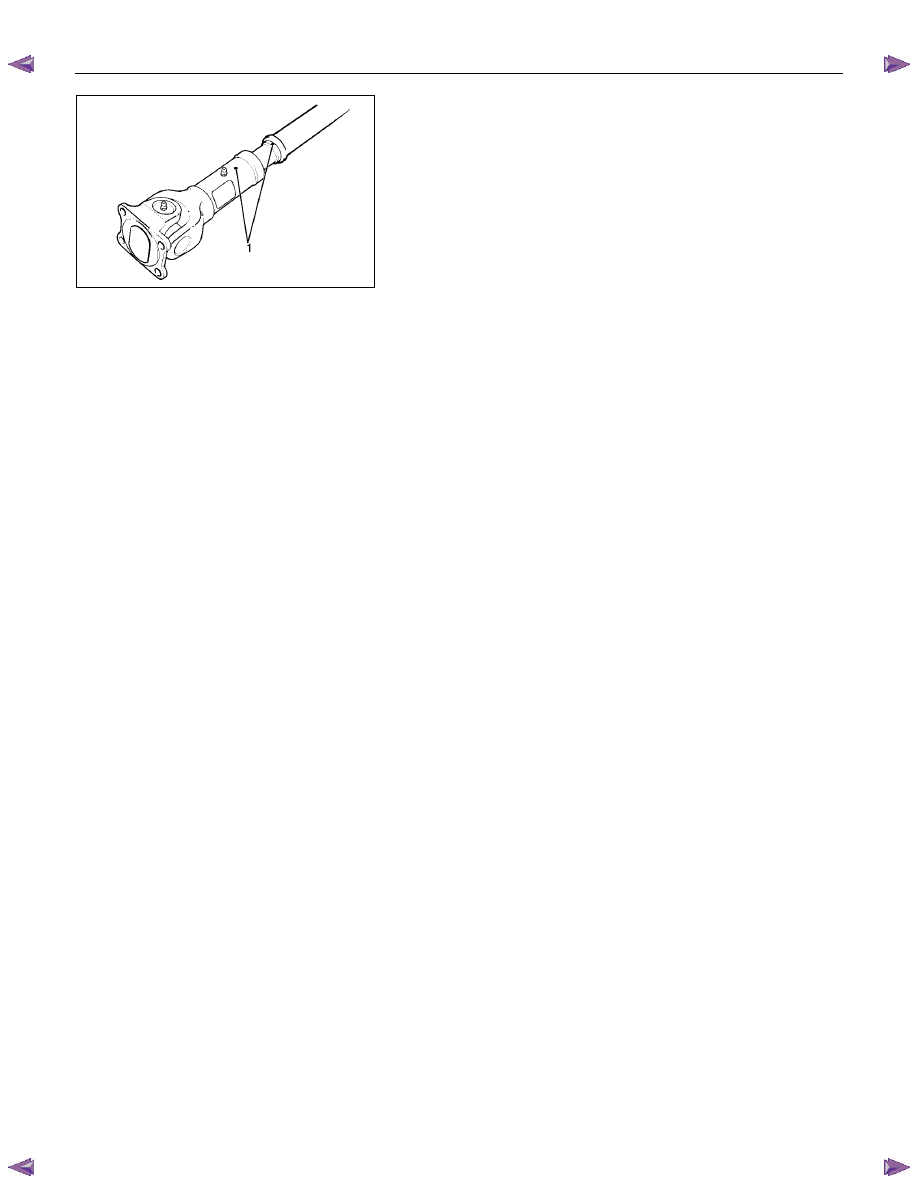

1.  Apply alignment marks (1) on the sleeve yoke and tube

assembly then remove sleeve yoke.





2. Remove seal.

3.  Remove tube assembly.
