4A-4  PROPELLER SHAFT





4

×2 Model

Engine Model

4JA1-T(L)

4JA1-

TC

4JA1-TC

Transmission Type

5 M/T

(MSG)

5 M/T

(MSG/MUA)

5 M/T

(MUA)

5M/T (MUA)

4A/T

Wheel Base

Long

Long

Long

Long

Extra Long

Long

Front Suspension



High Ride

Suspension



High Ride

Suspension

Except High

Ride

Suspension





Rear Axle

φ194mm

φ220mm

←

←

←

←

←

Type OBS

←

←

←

←

←

←

Outside

Diameter

mm

63.5  75  75  68.9 68.9 68.9 63.5



(in)

(2.50) (2.95) (2.95) (2.71) (2.71) (2.71) (2.50)

Inside

Diameter

mm

60.3 71.8 71.8 64.9 64.9 64.9 60.3



(in) (2.37) (31.48) (31.48) (2.56)  (2.56)  (2.56)  (2.37)

Length

1st(L1)

mm

798.5 799.5 782.5 798.5 801.5 946.5 720.5



(in) (31.44) (31.48) (30.81) (31.44) (31.56) (37.26) (28.37)

  2nd(L2)

mm

819 801 796 801 796 801 801



(in) (32.24) (31.54) (31.34) (31.54) (31.34) (31.54) (31.54)

Spline

Major mm

29.89 29.89 29.89 29.89 29.89 29.89 29.89

Diameter

(in)

(1.18) (1.18) (1.18) (1.18) (1.18) (1.18) (1.18)

Fix

Bolt

Size

M10 M10 M10 M10 M10 M10 M10

* OBS - Outboard Slip (Spline Engagement To T/M)






4

×2 Model

Engine Model

C24SE HFV6

Transmission Type

5M/T (MUA)

5M/T (AR-5)

4A/T

Wheel Base

Long

Extra Long

Long

Extra Long

Long

Extra Long

Front Suspension

High Ride

Suspension

Except High

Ride

Suspension



High Ride

Suspension

←

←

←

Rear Axle

φ220mm

←

←

←

←

←

←

Type OBS

←

←

←

←

←

←

Outside

Diameter

mm

75 75 75 68.9

68.9 75 75



(in)

(2.95) (2.95) (2.95) (2.71) (2.71) (2.95) (2.95)

Inside

Diameter

mm

71.8 71.8 71.8 64.9 64.9 71.8 71.8



(in)

(2.83) (2.83) (2.83) (2.56) (2.56) (2.83) (2.83)

Length

1st(L1)

mm

823.5 820.5 970.5 777.5 925.5 784.5 934.5



(in)

(32.42) (32.30) (38.21) (30.61) (36.43) (30.89) (36.79)



2nd(L2)

mm

801 796 796 801 801 801 801



(in)

(31.54) (31.34) (31.34) (31.54) (31.54) (31.54) (31.54)

Spline

Major  mm

29.89 29.89 29.89 29.89 29.89 30.48 30.48

Diameter

(in)

(1.18) (1.18) (1.18) (1.18) (1.18) (1.20) (1.20)

Fix

Bolt

Size

M10 M10 M10 M10 M10 M10 M10

* OBS - Outboard Slip (Spline Engagement To T/M)

PROPELLER SHAFT  4A-5





4

×4 Model

Engine Model

4JA1-T(L)

4JA1-TC

4JH1-TC

Transmission Type

5M/T (MUA)

5M/T (MUA)

4A/T

Wheel Base

Long

Long

Extra Long

Long

Front Suspension









Rear Axle

φ220mm

←

←

←

Type OBS

←

←

←

Outside Diameter  mm

75

68.9

68.9

63.5

 (in)

(2.95)

(2.71)

(2.71)

(2.50)

Inside Diameter

mm

71.8

64.9

64.9

60.3

 (in)

(2.83)

(2.56)

(2.56)

(2.37)

Length 1st(L1)

mm

469.5

468.5

616.5

402.5

 (in)

(18.48)

(18.44)

(24.27)

(15.85)

 2nd(L2)

mm  801

801 801 801

 (in)

(31.54)

(31.54)

(31.54)

(31.54)

Spline Major

mm

29.89

29.89

29.89

29.89

Diameter (in)

(1.18)

(1.18)

(1.18)

(1.18)

Fix Bolt Size

M10

M10

M10

M10

* OBS - Outboard Slip (Spline Engagement To T/M)






4

×4 Model

Engine Model

C24SE

HFV6

Transmission Type

5M/T

(MUA)

5M/T (AR-5)

4A/T

Wheel Base

Long

Long

Extra Long

Long

Front Suspension









Rear Axle

φ220mm

←

←

←

Type OBS

←

←

←

Outside

Diameter

mm

63.5 68.9 68.9  75



(in)

(2.50) (2.71) (2.71) (2.95)

Inside

Diameter

mm

60.3 64.9 64.9 71.8



(in)

(2.37) (2.56) (2.56) (2.83)

Length

1st(L1)

mm

495.5 476.5 624.5 484.5



(in)

(19.51) (18.75) (24.59) (19.07)

  2nd(L2)

mm

801 801 801 801



(in)

(31.54) (31.54) (31.54) (31.54)

Spline

Major

mm

29.89 29.89 29.89 29.89

Diameter  (in)

(1.18) (1.18) (1.18) (1.18)

Fix Bolt Size

M10

M10

M10

M10

* OBS - Outboard Slip (Spline Engagement To T/M)

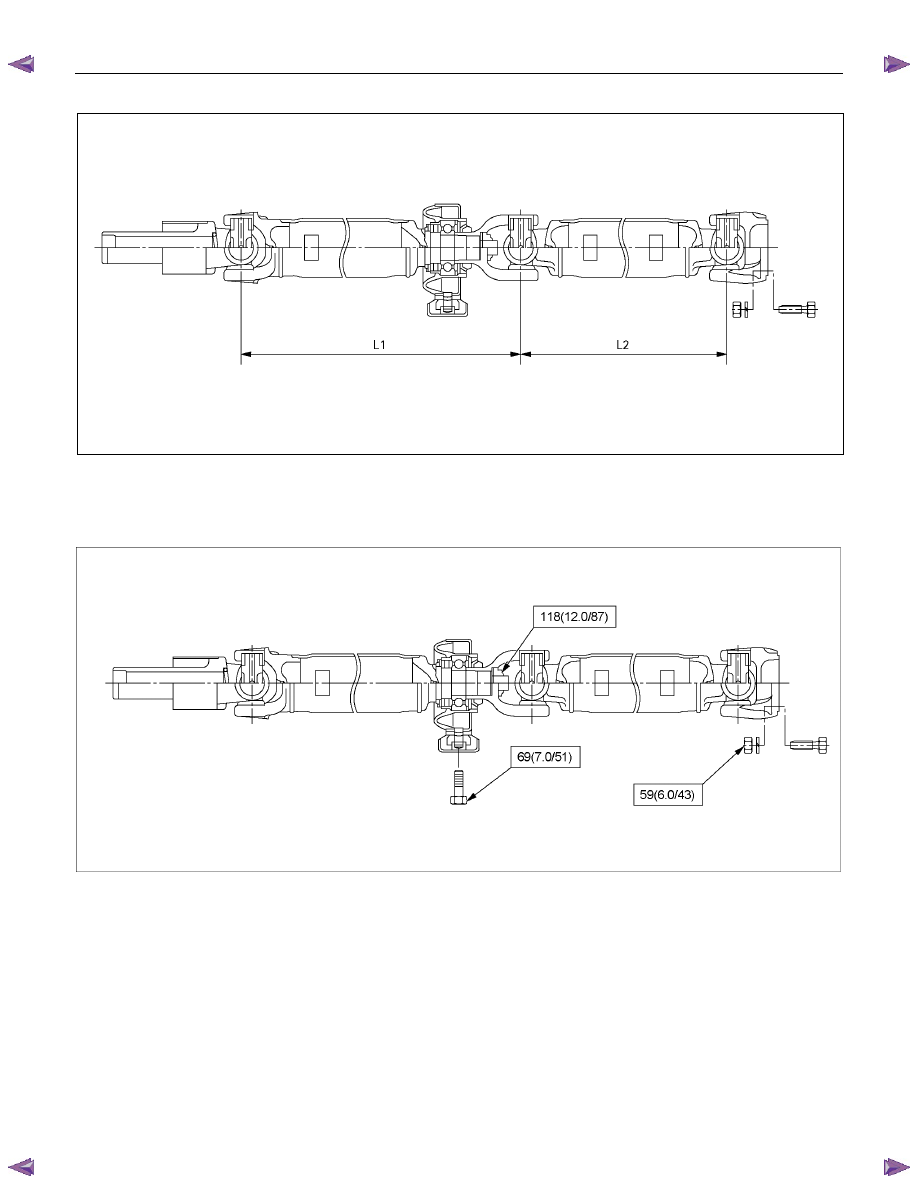

4A-6  PROPELLER SHAFT





401R300006




Torque Specifications

N

⋅m (kgf⋅m/lb⋅ft)



RTW34ASF000301



PROPELLER SHAFT  4A-7

Front Propeller Shaft



 4×4

Model

Engine Model

4JK1 (Standard Output),

4JJ1 (Standard Output)

4JJ1 (High Output)

4JJ1 (Standard Output),

4JJ1 (High Output)

Transmission Type

5M/T (MUA)

5M/T (MUX)

4A/T

Wheel

Base

Long Long Long

Outside

Diameter

mm

40 40 40

 (in)

(1.57) (1.57) (1.57)

Inside

Diameter

mm

32 32 32

 (in)

(1.26) (1.26) (1.26)

Length

(L)

mm

579 618 649

  (in)

(22.80) (24.33) (25.55)

Spline Outside
Diameter mm



33



33



33

 (in)

(1.30) (1.30) (1.30)









Fix Bolt Size

T/F

M10

M10

M10



Axle

M10 M10 M10





4

×4 Model

Engine Model

4JA1-T(L)

4JA1-TC

4JH1-TC

C24SE

HFV6

Transmission Type

5M/T (MUA)

5M/T (MUA)

4A/T

5M/T

(MUA)

5M/T (AR-5),

4A/T

Wheel

Base

Long

Long Long Long Long

Outside

Diameter

mm  40

40 40 40 40



(in)

(1.57)

(1.57) (1.57) (1.57) (1.57)

Inside

Diameter

mm  32

32 32 32 32



(in)

(1.26)

(1.26) (1.26) (1.26) (1.26)

Length

(L)  mm

607

607 676 586 596



(in)

(23.90)

(23.90) (26.61) (23.07) (23.46)

Fix Bolt Size

T/F

M10

M10

M10

M10

M10



Axle

M10

M10 M10 M10 M10
