ON-VEHICLE SERVICE (AW30–40LE)  7A3-43

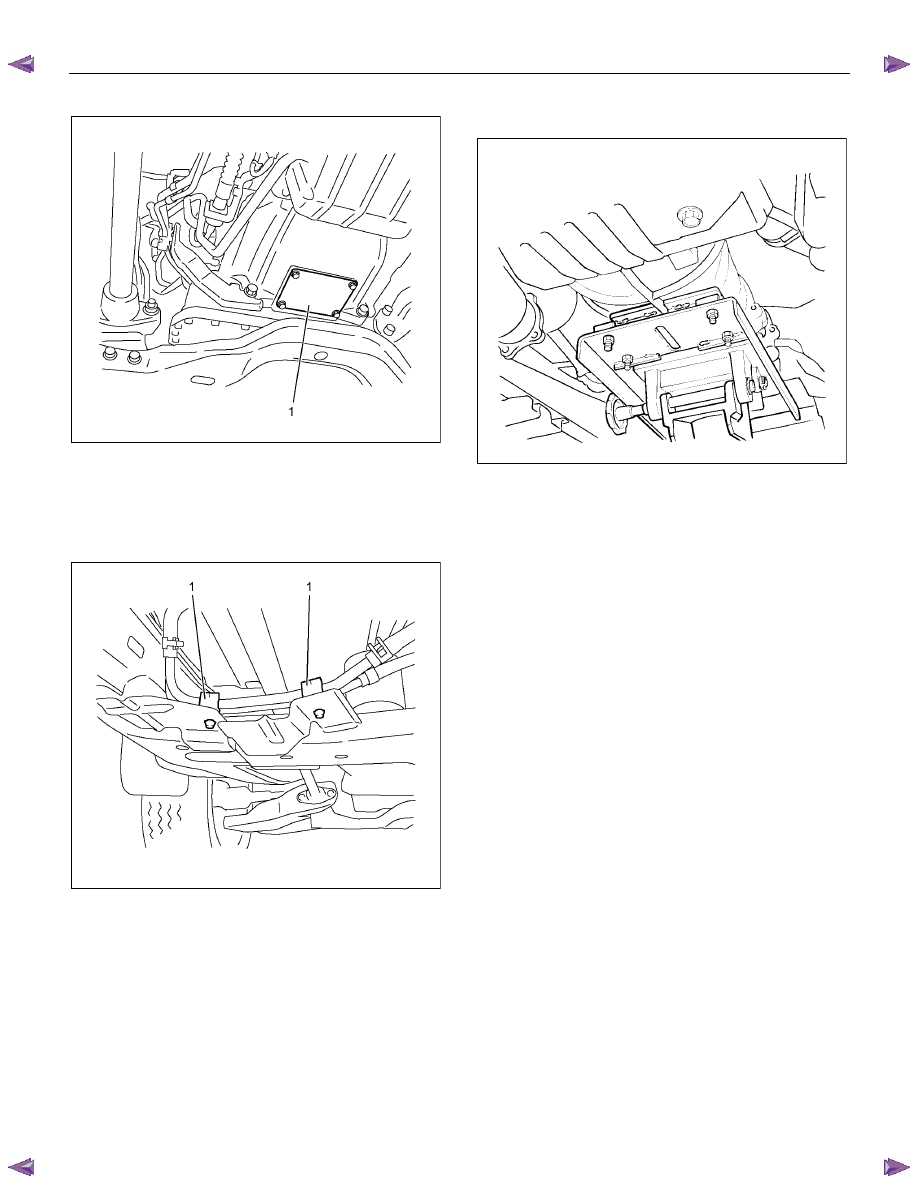

19.Remove the under cover (1).










RTW77ASH002601

20.Remove the torque converter bolts by turning the

crank shaft.

21.Remove the four transmission bolts.

22.Disconnect the two fuel pipe clips (1) on the

transmission crossmember left side.









RTW77ASH002701



23.Support transmission assembly with a

transmission jack.










RTW77BSH000401

24.Support engine assembly with a engine jack.

25.Remove the transmission crossmember.

•  Remove the transmission mount nuts.
•  Remove the transmission crossmember bolts

and nuts.

26.Remove the transmission assembly from the

vehicle.

7A3-44  ON-VEHICLE SERVICE (AW30–40LE)

Installation

1.  Attach the transmission assembly to the engine.

•  Slowly raise transmission jack until front of the

transmission assembly is aligned with rear of

the engine.

•  Attach the transmission assembly to the

engine.

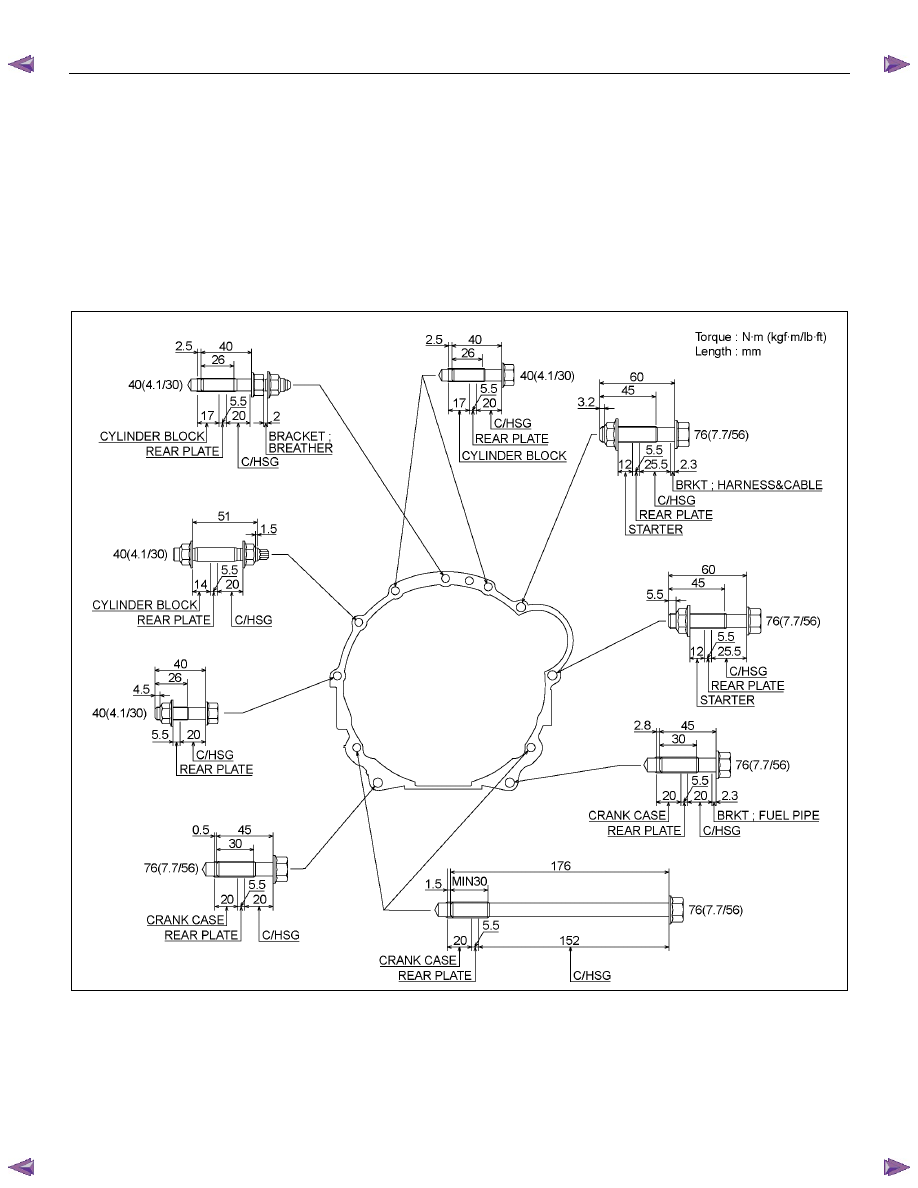

•  Tighten engine transmission bolts as shown in

the figure.














RTW77ALF000701

2.  Install the transmission crossmember.

•  Install the transmission crossmember bolts and

nuts.





•  Install the transmission mount nuts.

Torque: Crossmember

∼∼∼∼ Frame



･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･･

･

76 N

⋅⋅⋅⋅m (7.8 kgf⋅m/56 lb⋅ft)



Crossmember

∼∼∼∼ Transmission mounting



･････････････

52 N

⋅⋅⋅⋅m (5.3 kgf⋅m/38 lb⋅ft)



ON-VEHICLE SERVICE (AW30–40LE)  7A3-45

3.  Remove a engine jack.

4.  Remove a transmission jack.

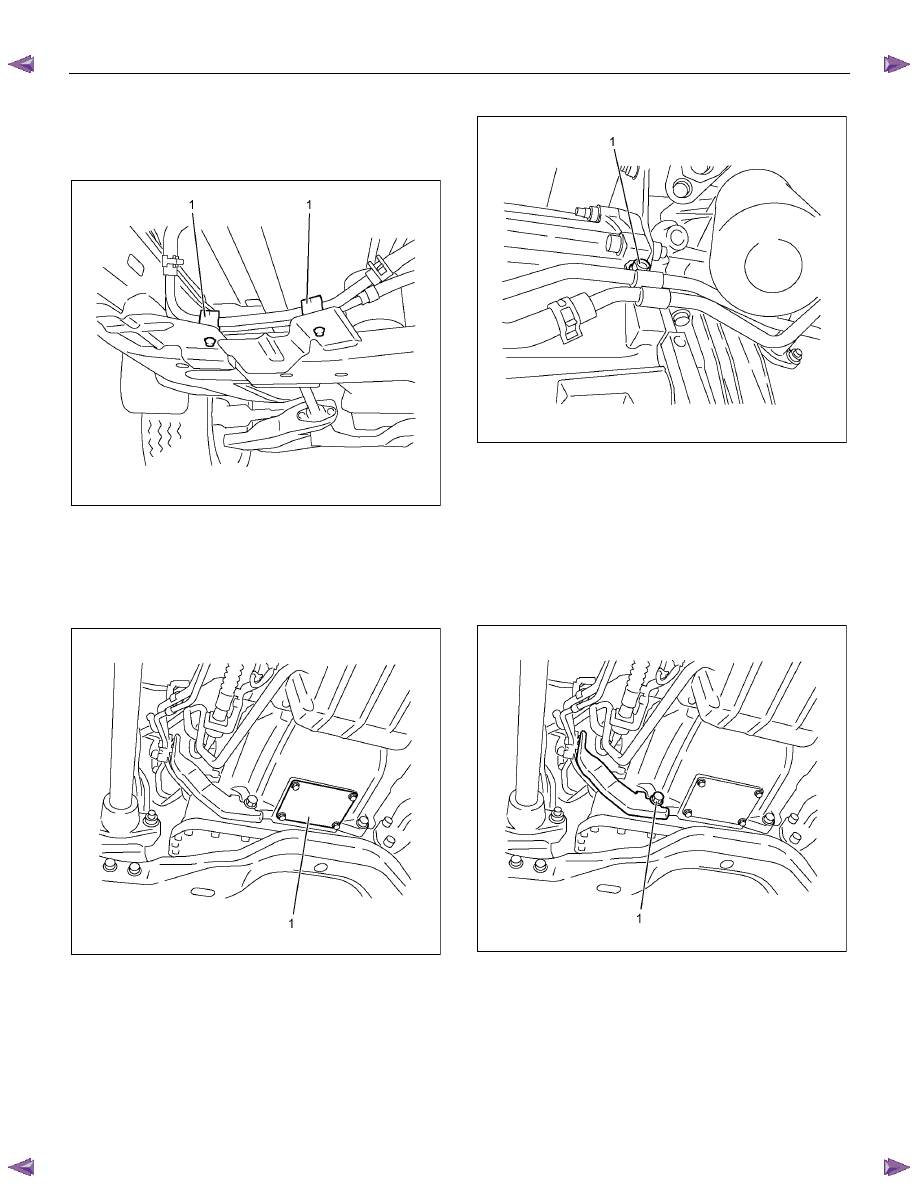

5. Connect the two fuel pipe clips (1) on the

transmission crossmember left side.









RTW77ASH002701

6.  Install the torque converter bolts.

Torque: 29 N

⋅⋅⋅⋅m(3.0 kgf⋅m/22 lb⋅ft)

NOTE: Do not reuse the torque converter bolts.

7.  Install the under cover(1).

Torque: 8 N

⋅⋅⋅⋅m(0.8 kgf⋅m/69 lb⋅in)










RTW77ASH002601

8.  Connect two ATF pipes.

Torque: 44 N

⋅⋅⋅⋅m(4.5 kgf⋅m/33 lb⋅ft)



9.  Install the ATF pipe bolt (1).









RTW77ASH002501

10.Connect the starter assembly with shift cable

bracket.

Torque: 76 N

⋅⋅⋅⋅m(7.7 kgf⋅m/56 lb⋅ft)

11.Connect the shift cable bracket on the

transmission side.

12.Install the fuel pipe bracket bolt (1) on clutch

housing lower left side.

Torque: 76 N

⋅⋅⋅⋅m(7.7 kgf⋅m/56 lb⋅ft)










RTW77ASH002401

13.Install the oil level gauge and upper guide tube.





7A3-46  ON-VEHICLE SERVICE (AW30–40LE)

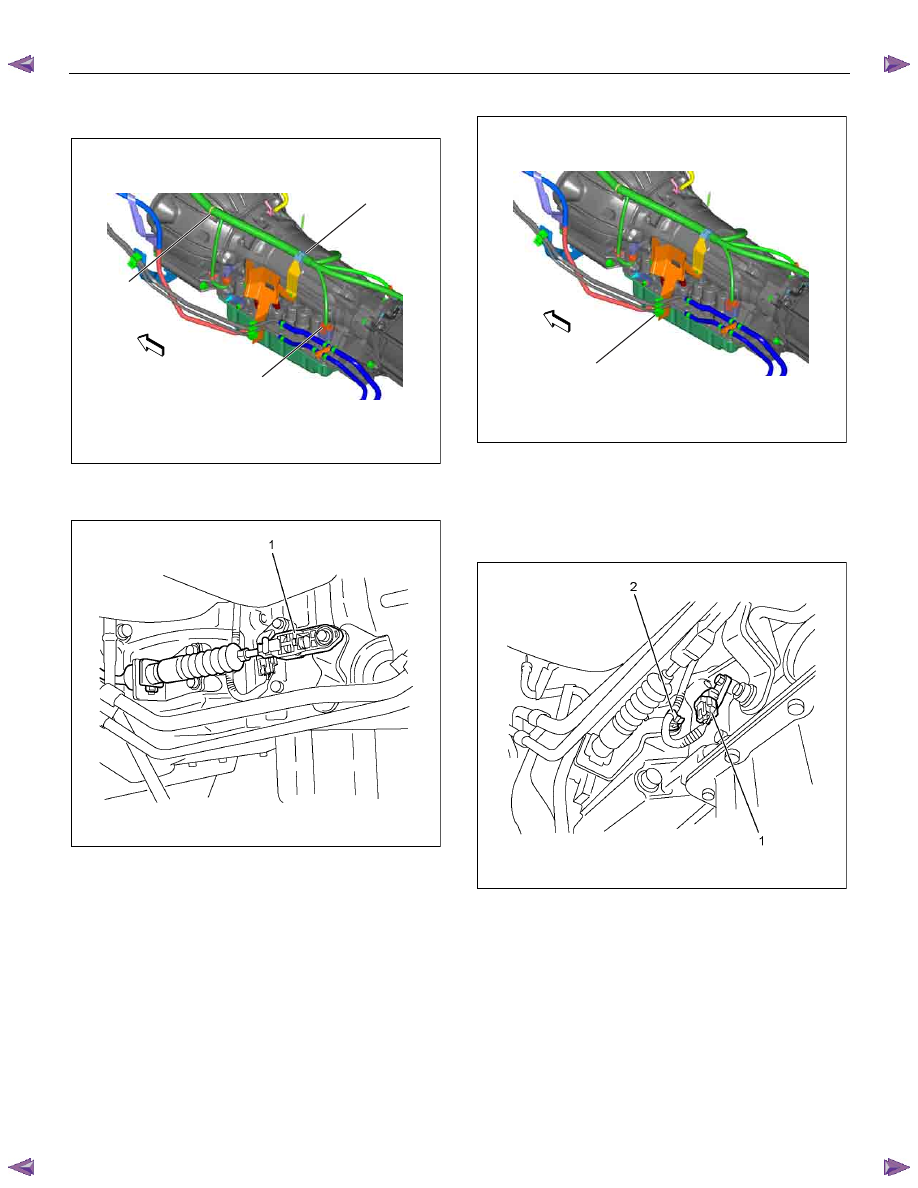

14.Connect the transmission harness connector (2)

and two clips (1).







2

1

1





RTW77ASH001401

15.Connect the shift cable (1) to the transmission

side.









RTW77ASH002801





16.Connect the fuel pipe clip (1).







1





RTW77ASH001301

17.Connect the input sensor harness clip.

18.Connect the input sensor connector (1), ATF

temperature sensor connector (3), neutral start

(mode) switch connector (4), output sensor

connector (5) and clip (2).









RTW77ASH002101
