1-66  HEATER AND AIR CONDITIONING



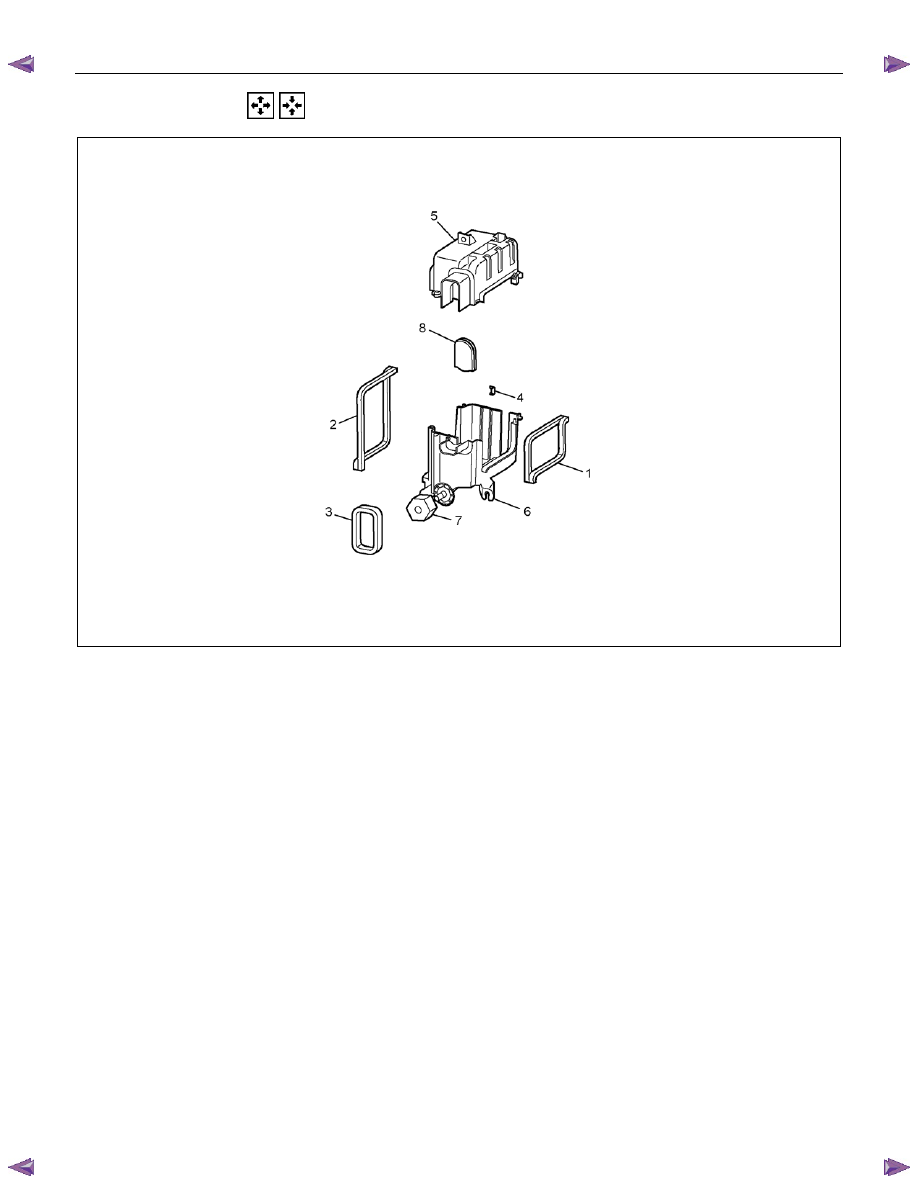

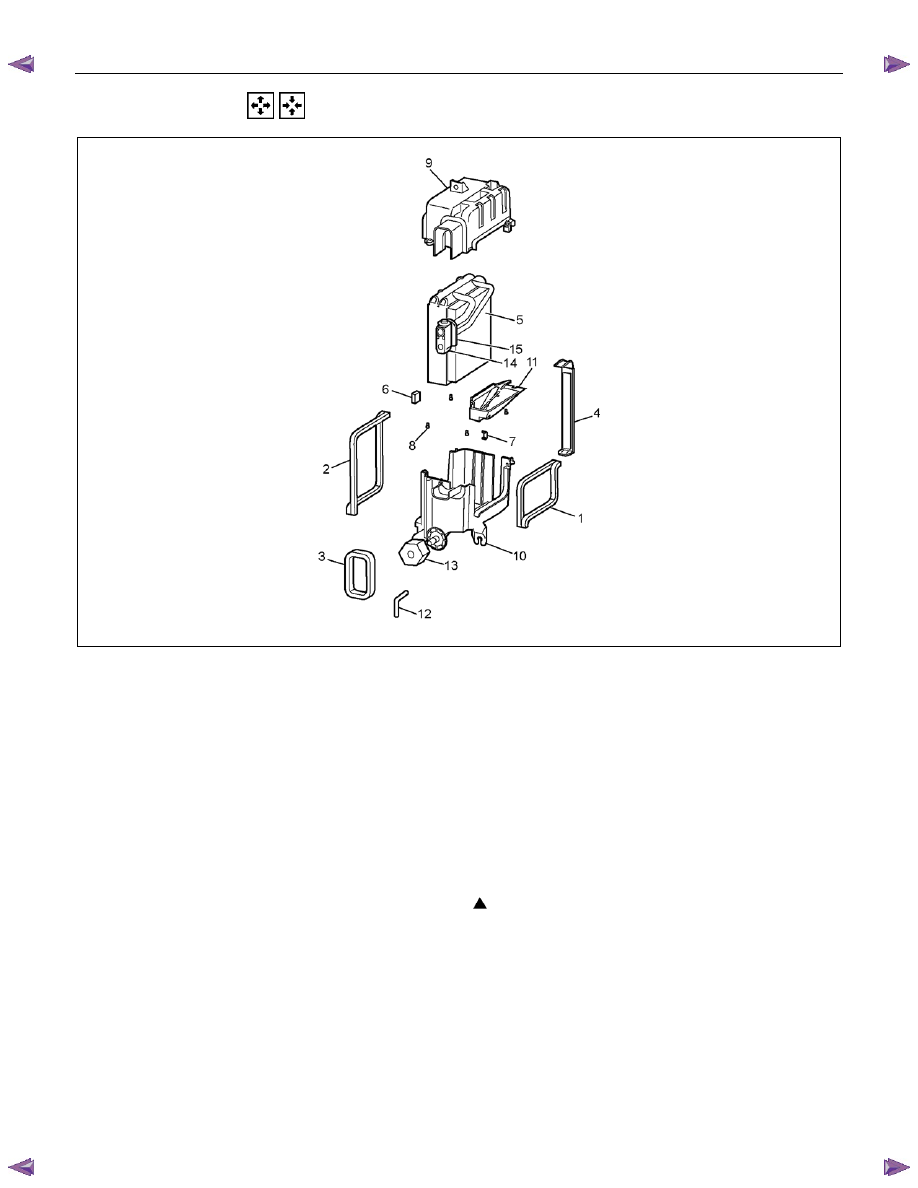

  DISASSEMBLY AND REASSEMBLY





This illustration is based on RHD model



RTW710MF000901



Disassembly Steps



1. Packing cooler outlet



2. Packing cooler inlet



3. Seal FOD cooler



4. Filter cover assembly



5. Air filter



6. Electronic thermostat



7. Clip heater



8. Attaching screws



9. Case : cooler upper

  10. Case : cooler lower

  11. Insulator : case lower

  12. Drain hose

  13. Packing drain

  14. Evaporator assembly W/Expansion valve

  15. Grommet : A/C pipe



Reassembly Steps

  15. Grommet : A/C pipe

  14. Evaporator assembly W/Expansion valve

  13. Packing drain

  12. Drain hose

  11. Insulator : case lower

  10. Case : cooler lower



9. Case : cooler upper



8. Attaching screws



7. Clip heater

  6. Electronic thermostat



5. Air filter



4. Filter cover assembly



3. Seal FOD cooler



2. Packing cooler inlet



1. Packing cooler outlet



HEATER AND AIR CONDITIONING  1-67







RTW710SH000901

This illustration is based on RHD model

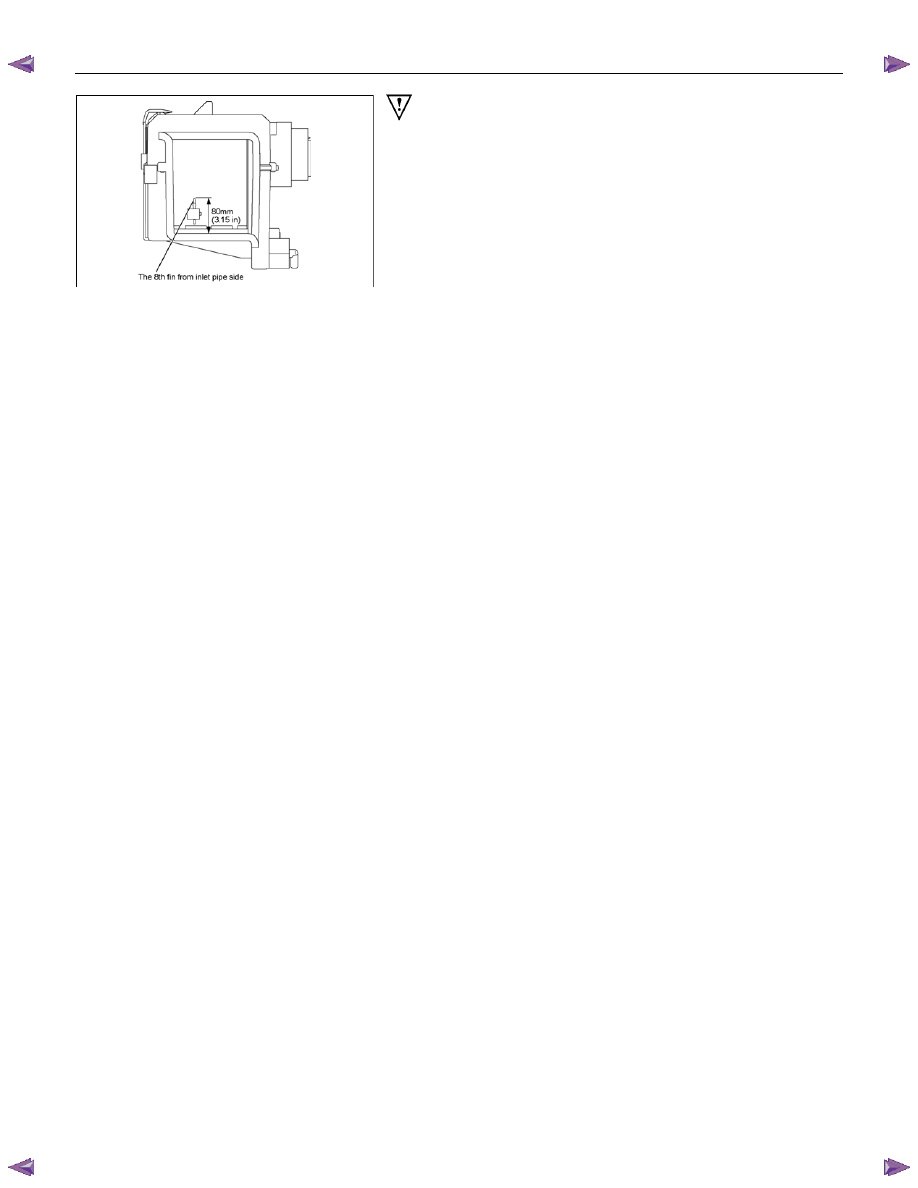

Important Operation -Reassembly

6. Electronic Thermostat

1) Install the electronic thermostat to the evaporator core

specified position with the clip.

2)  Sensor part must not interfere with the evaporator core.




1-68  HEATER AND AIR CONDITIONING

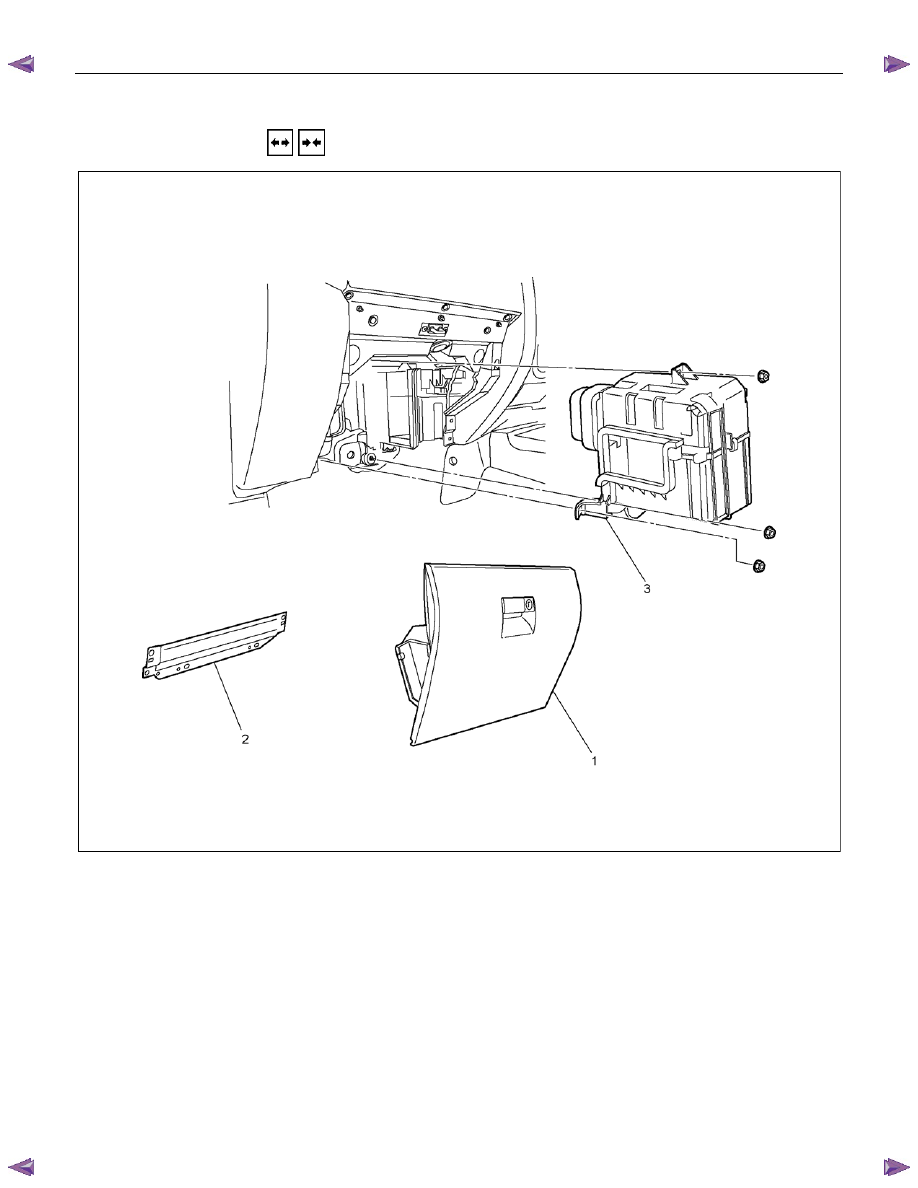

DUCT (WITHOUT A/C)



  REMOVAL AND INSTALLATION
















This illustration is based on RHD model



RTW710LF003901



Removal Steps



1. Glove box



2. Passenger lower bracket



3. Evaporator assembly





Installation Steps



3. Evaporator assembly



2. Passenger lower bracket



1. Glove box



HEATER AND AIR CONDITIONING  1-69



  DISASSEMBLY AND REASSEMBLY
















This illustration is based on RHD model



RTW710MF001001



Disassembly Steps



1. Packing cooler outlet



2. Packing cooler inlet



3. Seal FOD cooler



4. Clip heater



5. Case : cooler upper



6. Case : cooler lower



7. Packing drain

 8.

Grommet





Reassembly Steps

 8.

Grommet



7. Packing drain



6. Case : cooler lower



5. Case : cooler upper



4. Clip heater



3. Seal FOD cooler



2. Packing cooler inlet



1. Packing cooler outlet
