1-18  HEATER AND AIR CONDITIONING

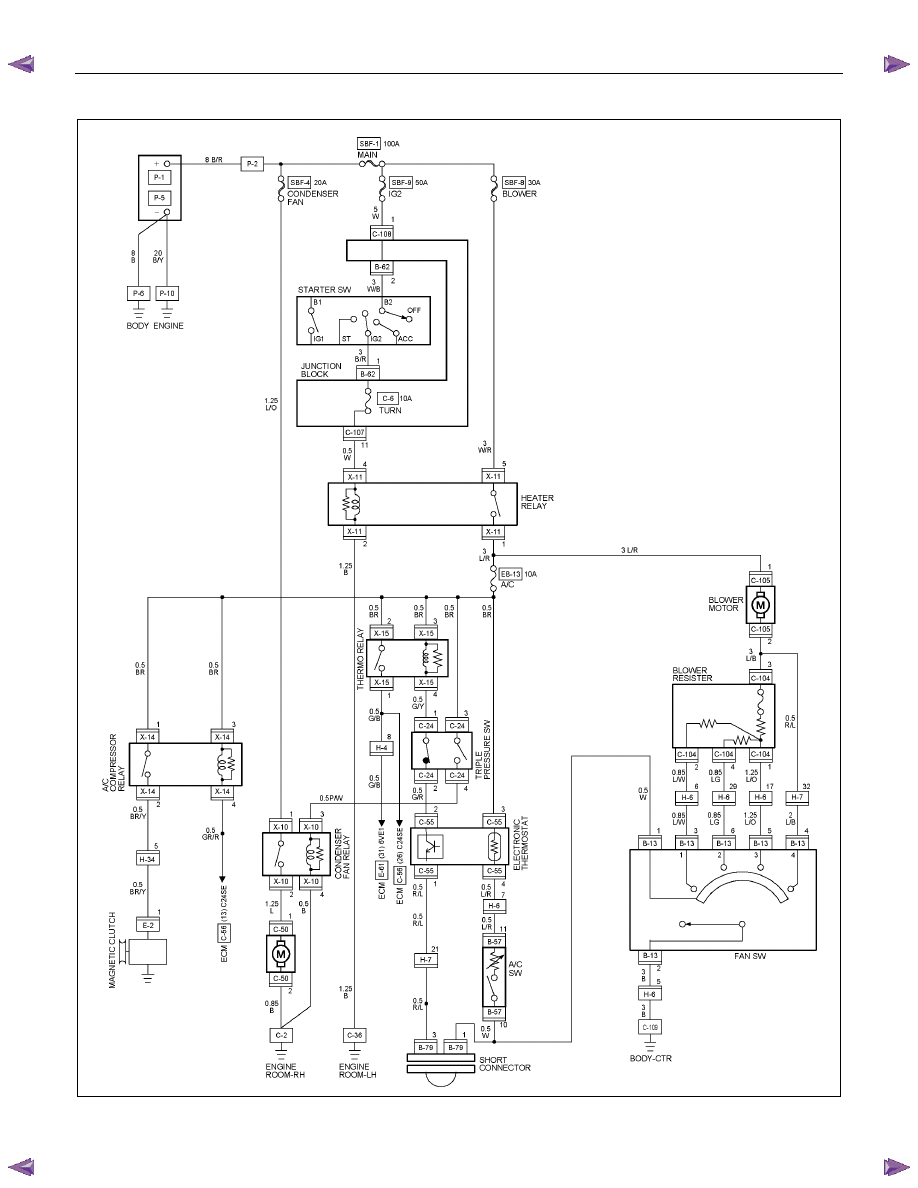

C24SE (COOLER WITHOUT HEATER)









RTW680XF012401



HEATER AND AIR CONDITIONING  1-19

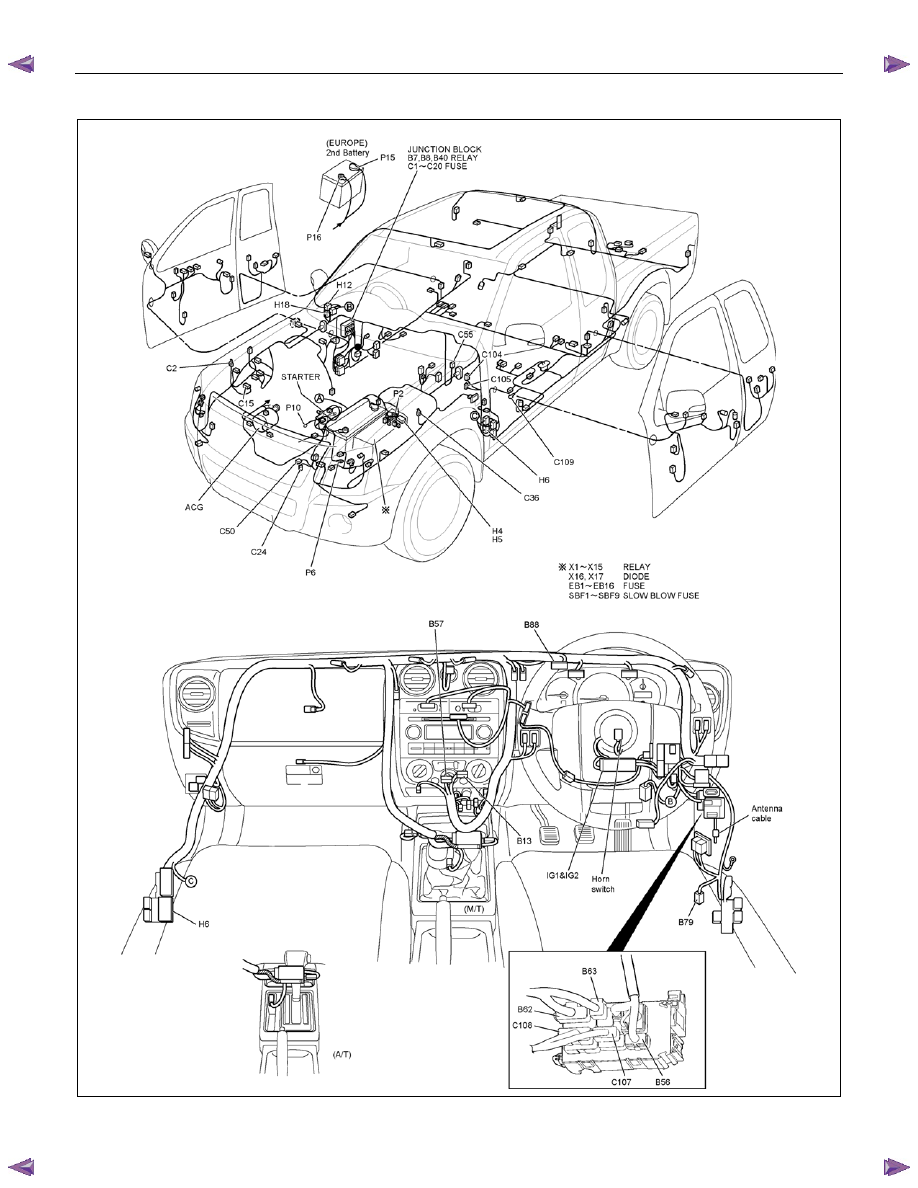

CONNECTOR LOCATION (RHD MODEL)













RTW78AXF039101&RTW78AXF045301




1-20  HEATER AND AIR CONDITIONING

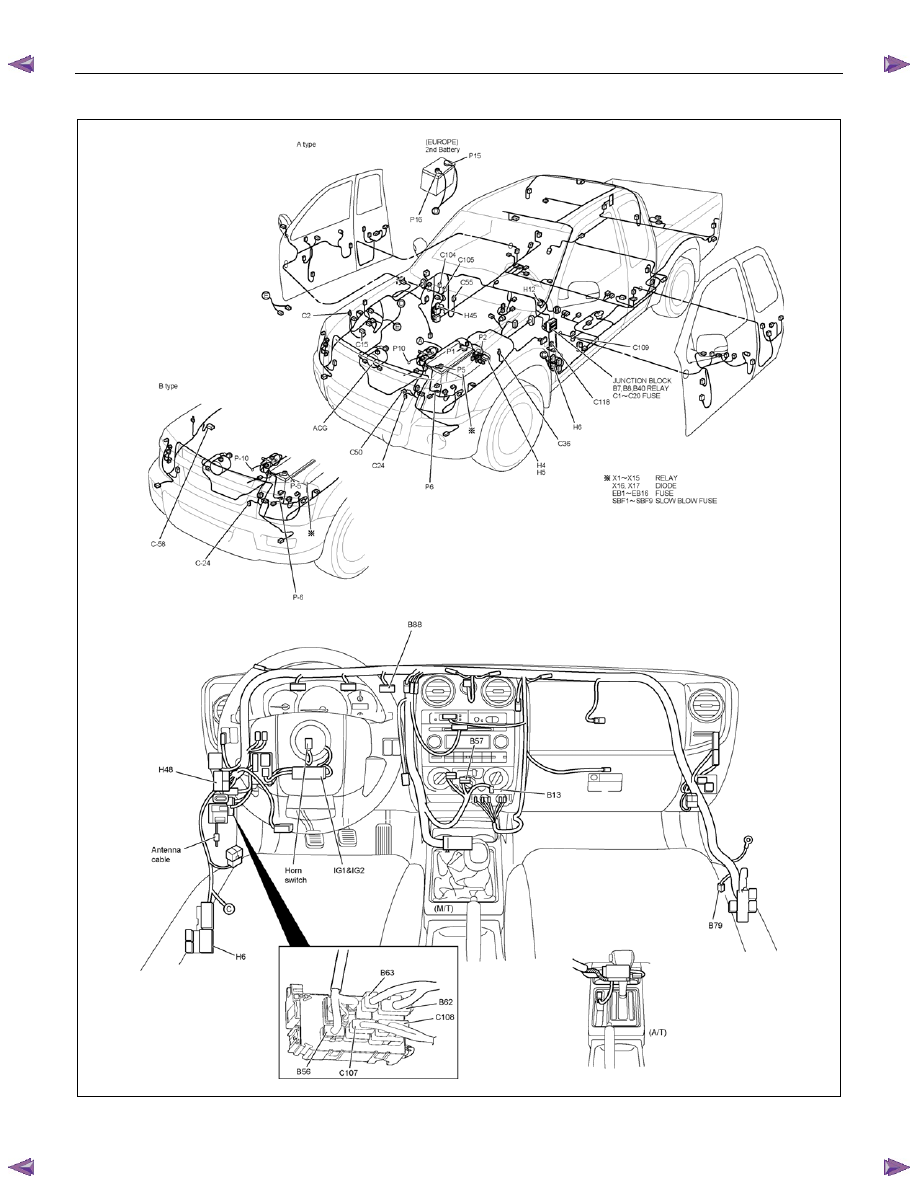

(LHD MODEL)













RTW78AXF039201&RTW78AXF045401

HEATER AND AIR CONDITIONING  1-21

MAIN DATA AND SPECIFICATIONS





COMPRESSOR



Model CR-14
Type

5 Vane rotary type

Displacement cm

3

 (lmp fl oz)

144 (4.03)

Oil type

DH-PR

Oil capacity

cm

3

 (lmp fl oz)

180 (5.07)

Magnetic clutch

mm (in)

Type: Dry single disc dia. 109 (4.3)





HEATING UNIT (VENT UNIT)



Type

Reheat air mix

Core dimension

mm (in)

(L

×H×W)  180 (7.09) × 182.3 (7.18) × 27 (1.06)

Capacity (kcal/h)

4200





BLOWER UNIT



Type

Sirocco fan type





COOLING UNIT



Type

Fin and tube evaporator

Evaporator element dimensions

mm (in)

(L

×H×W)  222 (8.74) × 213 (8.39) × 56 (2.2)

Air volume / Heat absorption

m

3

/H / W





300/3440
500/5140

• Expansion Valve type

External pressure equalizer type

• Thermo Switch type (Cooler)

Variable electronic thermostat

• Maximum Cool position

°C (°F) OFF

3

±0.5 (37.4±0.9)

DIFF 1.5

±0.5 (34.7±0.9)

• Minimum Cool position

°C (°F)



OFF 11.6

±2 (52.9±3.6)

DIFF 2.9

±2 (37.2±3.6)

• Thermo Switch type (A/C)

°C (°F)

Fixed electronic thermostat

OFF 3

± 0.5 (37.4 ± 0.9)

DIFF 1.5

± 0.5 (34.7 ± 0.9)



CONDENSER
Type

Aluminum louvered fins

Capacity kW

(kcal/h)

• 4JA1-T, 4JH1-TC, C24SE

14 (12300)

• 4JJ1-TC (Standard Output),

4JJ1- TC (High Output),

4JK1-TC (High Output),

17 (14620)
