Vehicle width guide lines

䊊

5

:

Indicate the approximate vehicle width when
backing up.

Predicted course lines

䊊

6

:

Indicate the predicted course when operating
the vehicle. The predicted course lines will be
displayed on the monitor when the steering
wheel is turned. The predicted course lines
will move depending on how much the steer-
ing wheel is turned and may not be displayed
while the steering wheel is in the straight-
ahead position.

The front view will not be displayed when the
vehicle speed is above 6 mph (10 km/h).

NOTE:

When the monitor displays the front view
and the steering wheel turns about 90 de-
grees or less from the straight-ahead posi-
tion, both the right and left predicted course
lines

䊊

6

are displayed. When the steering

wheel turns about 90 degrees or more, a line
is displayed only on the opposite side of the
turn.

Bird’s-eye view

The bird’s-eye view shows the overhead view
of the vehicle, which helps confirm the vehicle
position and the predicted course to a park-
ing space.

The vehicle icon

䊊

1

shows the position of the

vehicle. Note that the apparent distance be-
tween objects viewed in the bird’s-eye view
may differ somewhat from the actual dis-
tance to the vehicle.

The areas that the cameras cannot cover

䊊

2

are indicated in black.

Rear view

SAA1896

Front view

LHA4534

4-14

Monitor, climate, audio, phone and voice recognition systems

The non-viewable area

䊊

2

is highlighted in

yellow for several seconds after the bird’s-
eye view is displayed. It will be shown only the
first time after the ignition switch is placed in
the ON position.

In addition, the non-viewable corners are dis-
played in red and will blink for the first 3 sec-
onds

䊊

3

to remind the drivers to be cautious.

Predicted course lines

䊊

4

indicate the pre-

dicted course when operating the vehicle.
The predicted course lines will be displayed
on the monitor when the steering wheel is
turned. The predicted course lines will move
depending on how much the steering wheel is

turned and will not be displayed while the
steering wheel is in the neutral position.

When the monitor displays the front view and
the steering wheel turns about 90 degrees or
less from the neutral position, the two green
predicted course lines are shown in front of
the vehicle.

When the steering wheel turns about 90 de-
grees or more, one green predicted course
line is shown in front of the vehicle and the
other predicted course line is shown at the
side of the vehicle.

When the monitor displays the rear view, the
predicted course lines are shown at the back
of the vehicle.

WARNING

∙ Objects in the bird’s-eye view will appear

further than the actual distance.

∙ Tall objects, such as a curb or vehicle, may

be misaligned or not displayed at the
seam of the views.

∙ Objects that are above the camera can-

not be displayed.

∙ The view of the bird’s-eye view may be

misaligned when the camera position
alters.

∙ A line on the ground may be misaligned

and is not seen as being straight at the
seam of the views. The misalignment will
increase as the line proceeds away from
the vehicle.

Rear view

LHA4535

Monitor, climate, audio, phone and voice recognition systems

4-15

Front-side view

Guiding lines

Guiding lines that indicate the approximate
width and the front end of the vehicle are
displayed on the monitor.

The front-of-vehicle line

䊊

1

shows the front

part of the vehicle.

The side-of-vehicle line

䊊

2

shows the ap-

proximate vehicle width including the outside
mirrors.

The extensions

䊊

3

of both the front

䊊

1

and

side

䊊

2

lines are shown with a green dotted

line.

Front-wide and rear-wide view

The front-wide and rear-wide views show a
wider area on the entire screen and allows
the checking of the blind corners on right and
left sides. The rear-wide view displays an
approximately 180-degree area while the
front-view and rear-view display an approxi-
mately 150-degree area. The predicted
course lines are not displayed when using the
front-wide and rear-wide view.

Distance guide lines

Indicates distances from the vehicle body:

∙ Red line

䊊

1

: approximately 1.5 ft (0.5 m)

∙ Yellow line

䊊

2

: approximately 3 ft (1 m)

∙ Green line

䊊

3

: approximately 7 ft (2 m)

∙ Green line

䊊

4

: approximately 10 ft (3 m)

Vehicle width guide lines

䊊

5

Indicate the vehicle width when backing up.

LHA2652

Front-wide view

LHA4555

Rear-wide view

LHA4556

4-16

Monitor, climate, audio, phone and voice recognition systems

DIFFERENCE BETWEEN
PREDICTED AND ACTUAL
DISTANCES

The displayed guidelines and their locations
on the ground are for approximate reference
only. Objects on uphill or downhill surfaces or
projecting objects will be actually located at
distances different from those displayed in
the monitor relative to the guidelines (refer to
illustrations). When in doubt, turn around and
view the objects as you are backing up, or
park and exit the vehicle to view the position-
ing of objects behind the vehicle.

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
further than it appears on the upper display.

Backing up on a steep downhill

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width
guide lines are shown farther than the actual
distance. Note that any object on the hill is
closer than it appears on the upper display.

LHA4644

LHA4645

Monitor, climate, audio, phone and voice recognition systems

4-17

Backing up near a projecting object

The predicted course lines

䊊

A

do not touch

the object in the display. However, the vehicle
may hit the object if it projects over the actual
backing up course.

Backing up behind a projecting
object

The position

䊊

C

is shown farther than the

position

䊊

B

in the display. However, the po-

sition

䊊

C

is actually at the same distance as

the position

䊊

A

. The vehicle may hit the object

when backing up to the position

䊊

A

if the

object projects over the actual backing up
course.

HOW TO PARK WITH
PREDICTED COURSE LINES

WARNING

∙ If the tires are replaced with different

sized tires, the predicted course lines may
be displayed incorrectly.

∙ On a snow-covered or slippery road,

there may be a difference between the
predicted course line and the actual
course line.

∙ If the battery is disconnected or becomes

discharged, the predicted course lines
may be displayed incorrectly. If this oc-
curs,

please

perform

the

following

procedures:

– Turn the steering wheel from lock to

lock while the engine is running.

– Drive the vehicle on a straight road for

more than 5 minutes.

∙ When the steering wheel is turned with

the ignition switch in the ON position, the
predicted course lines may be displayed
incorrectly.

LHA1201

LHA4646

4-18

Monitor, climate, audio, phone and voice recognition systems

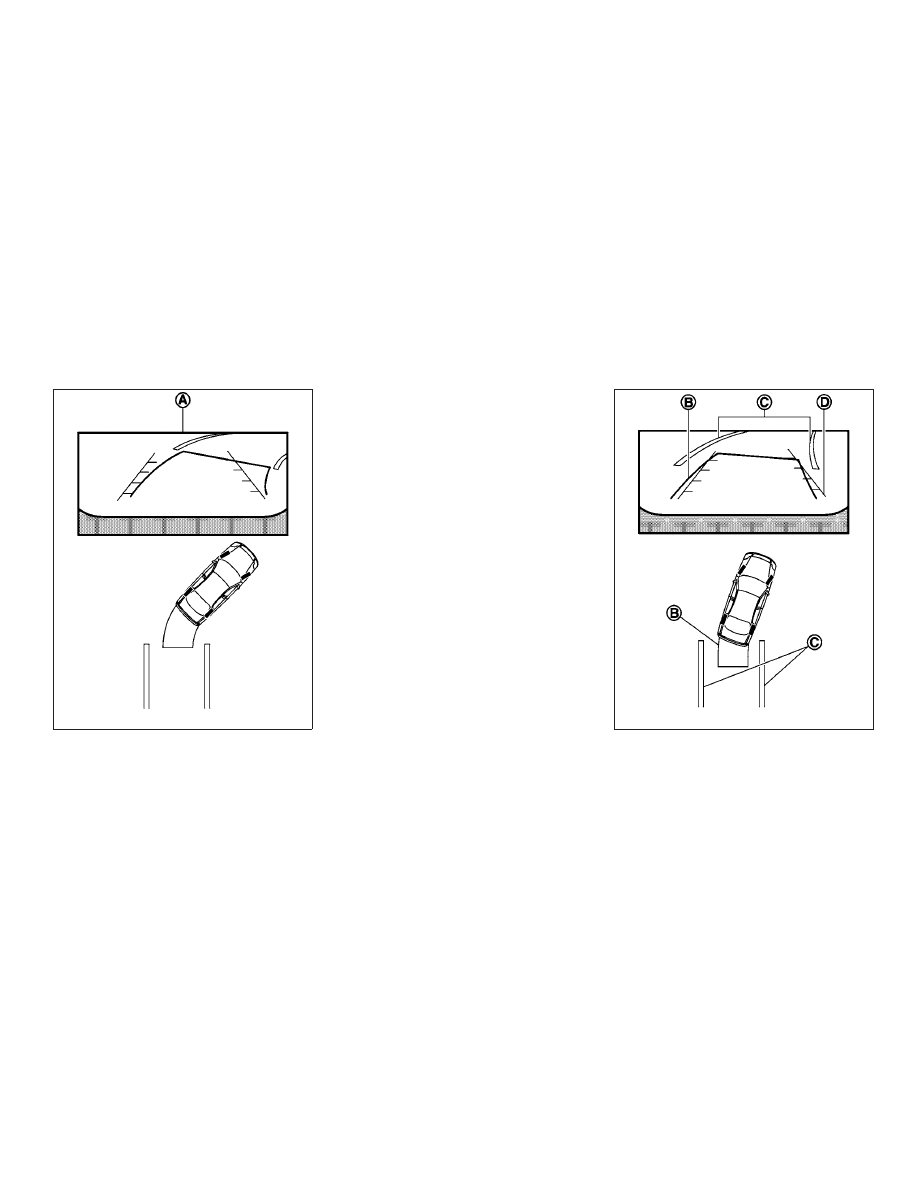

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed

on the screen

䊊

A

when the shift lever is

moved to the R (Reverse) position. When
activating the Around View® Monitor,

the guide lines, the icons and the mes-
sages may not be displayed immediately.

3. Slowly back up the vehicle adjusting the

steering wheel so that the predicted
course lines

䊊

B

enter the parking space

䊊

C

.

LHA1197

LHA1198

Monitor, climate, audio, phone and voice recognition systems

4-19

4. Maneuver the steering wheel to make

the vehicle width guide lines

䊊

D

parallel

to the parking space

䊊

C

while referring

to the predicted course lines.

5. When the vehicle is parked in the space

completely, press the Park button lo-
cated near the shift lever to place the
vehicle in the P (Park) position and apply
the parking brake.

HOW TO SWITCH THE DISPLAY

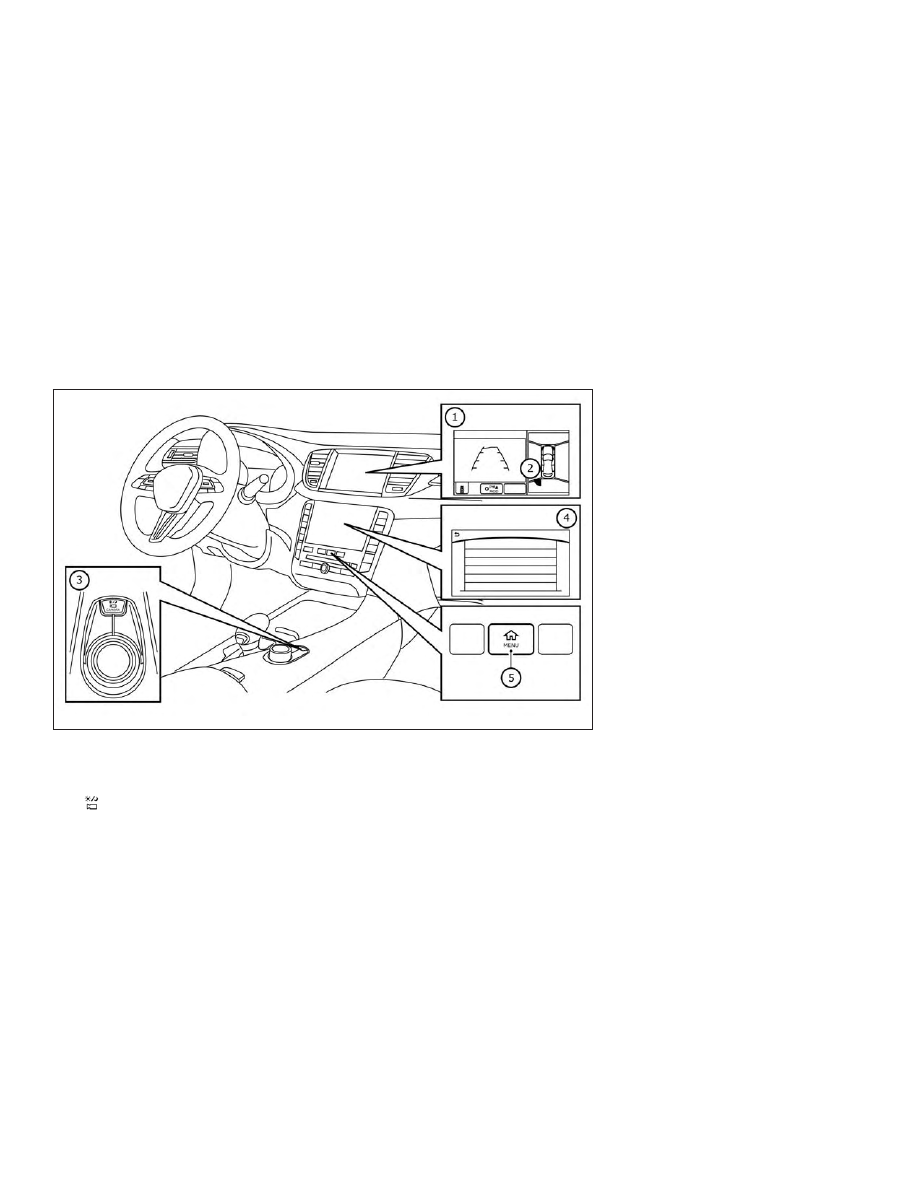

With the ignition switch in the ON position,
press the

CAMERA button or with the

engine running, move the shift lever to the R
(Reverse) position to operate the Around
View® Monitor.
The Around View® Monitor displays differ-
ent split screen views depending on the posi-
tion of the shift lever. When activating the
Around View® Monitor, the guide lines, the
icons and the messages may not be displayed
immediately. Press the

CAMERA but-

ton or touch the “Change View” key to switch
between the available views.
If the shift lever is in the R (Reverse) position,
the available views are:

∙ Rear view/bird’s-eye view split screen

∙ Rear view/front-side view split screen

∙ Rear-wide view

If the shift lever is in the P (Park) position, the
available views are:

∙ Front view/bird’s-eye view split screen

∙ Front view/front-side view split screen

∙ Front-wide view

If the shift lever is in the D (Drive) position, the
only available views are:

∙ Front view/bird’s-eye view split screen

∙ Front view/front-side view split screen

∙ Front-wide view

The display will switch from the Around
View® Monitor screen when:

∙ The shift lever is in the D (Drive) position

and the vehicle speed increases above
approximately 6 mph (10 km/h).

∙ A different screen is selected.

AROUND VIEW® MONITOR
SETTINGS

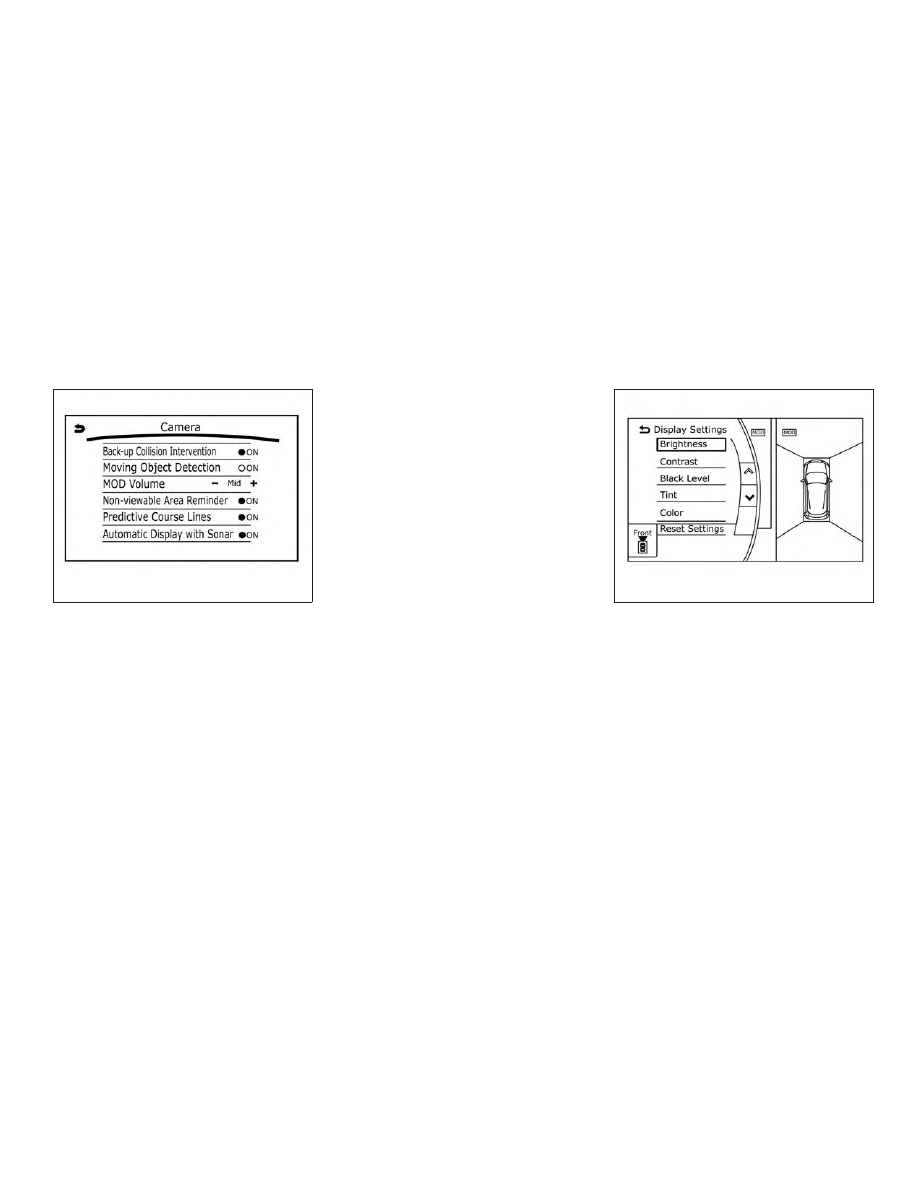

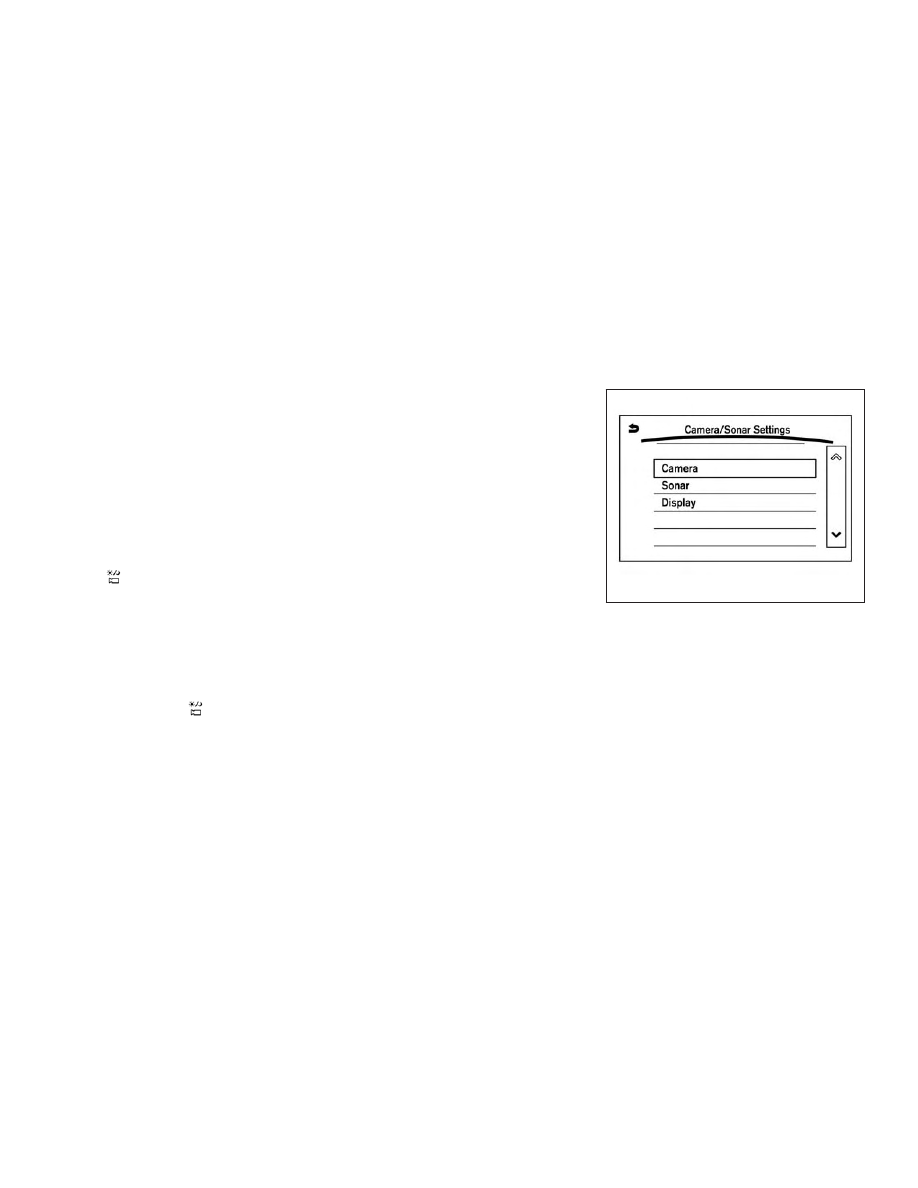

To set up the Around View® Monitor to your
preferred settings, press the MENU button,
select the “Settings” key, then select the
“Camera/Sonar” key on the lower display
then select the “Camera” key.

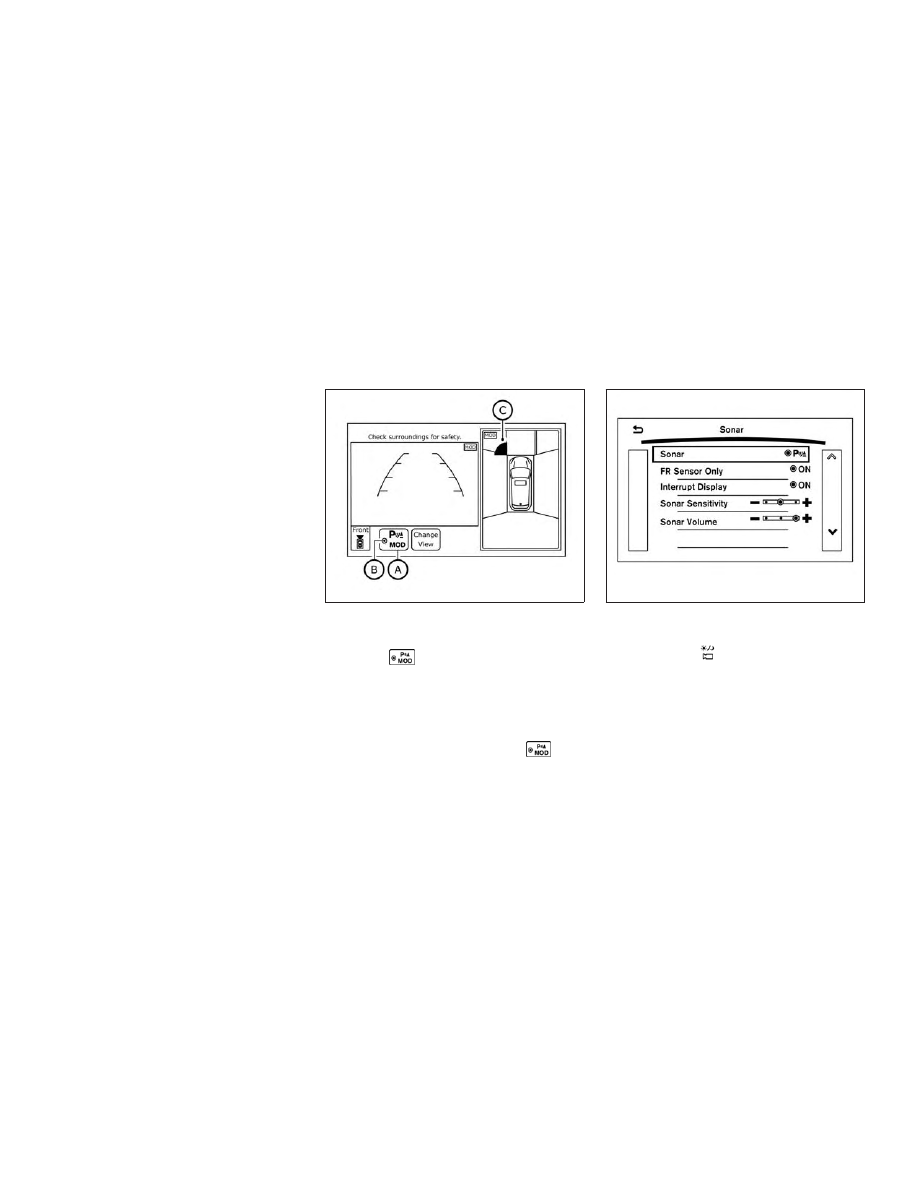

For additional information about the sonar,
refer to “Camera aiding sonar (parking sen-
sor)” in this section. For information about the
Display screen adjustment, refer to “Adjust-
ing the screen” in this section.

Designs and items displayed on the screen
may vary depending on model.

LHA4265

4-20

Monitor, climate, audio, phone and voice recognition systems

Back-up Collision Intervention:

Turns ON or OFF the Backup Collision Inter-
vention (BCI) system. For additional informa-
tion, refer to “Backup Collision Intervention
(BCI)” in the “Starting and driving” section of
this manual.

Moving Object Detection (MOD):

When this item is turned to ON, the MOD is
activated. When this item is turned to OFF
(indicator turns off), the MOD system is de-
activated.

MOD Volume:

Adjusts the MOD volume between High, Mid
or Low by touching the “+” or “-” key on the
display screen. This feature is only available
when “Moving Object Detection” is on.

Non-viewable Area Reminder:

With this item turned to ON, the non-
viewable area is highlighted in yellow for
seven seconds after the bird’s-eye view is
displayed. It will only be shown the first time
after the ignition switch is placed in the ON
position.

Predicted Course Lines:

When this item is turned to ON, the predicted
course lines are displayed in the front view,
rear view and bird’s-eye view.

Automatic Display with Sonar:

When this item is turned to ON, the camera
view is automatically shown on the display in
the case that the distance to the objects
measured by the sonar is becoming short.

ADJUSTING THE SCREEN

The Around View® Monitor settings can be
changed with the following procedure on the
upper display.

1. Press the MENU button while the

Around View® Monitor screen is shown
on the upper display.

2. Touch the “Settings” key and then the

“Camera/Sonar” key.

3. Touch the “Display” key. Select a pre-

ferred item, “Brightness”, “Tint”, “Color”,
“Contrast” and “Black Level” of the
Around View® Monitor and adjust the
value by touching the “+” or “-” key.

LHA4557

LHA4629

Monitor, climate, audio, phone and voice recognition systems

4-21

Touch “Reset Settings” to return all settings
to default.
You

can

also

press

and

hold

the

CAMERA button and either turn or

move the INFINITI controller to the left or the
right to adjust the day/night settings. Press-
ing and holding the

CAMERA button

again will switch the screen to AUTO mode.
While the adjustment screen is shown on the
upper display you can also touch either “+” or
“-” key.

NOTE:

Do not adjust the Brightness, Tint, Color,
Contrast and Black Level of the Around
View® Monitor while the vehicle is moving.
Make sure the parking brake is firmly ap-
plied.

AROUND VIEW® MONITOR
SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
Around View® Monitor. Failure to operate
the vehicle in accordance with these system
limitations could result in serious injury or
death.

∙ Do not use the Around View® Monitor

with the outside mirrors in the stored po-
sition, and make sure that the liftgate is
securely closed when operating the ve-
hicle using the Around View® Monitor.

∙ The apparent distance between objects

viewed on the Around View® Monitor
differs from the actual distance.

∙ The cameras are installed on the front

grille, the outside mirrors and above the
rear license plate. Do not put anything on
the vehicle that covers the cameras.

∙ When washing the vehicle with high

pressure water, be sure not to spray it
around the cameras. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

LHA4348

4-22

Monitor, climate, audio, phone and voice recognition systems

∙ Do not strike the cameras. They are pre-

cision instruments. Doing so could cause
a malfunction or cause damage resulting
in a fire or an electric shock.

There are some areas where the system will
not show objects and the system does not
warn of moving objects. When in the front or
rear view display, an object below the bum-
per or on the ground may not be viewed

䊊

1

.

When in the bird’s-eye view, a tall object near
the seam

䊊

2

of the camera viewing areas will

not appear in the monitor.

The following are operating limitations and
do not represent a system malfunction:

∙ There may be a delay when switching

between views.

∙ When the temperature is extremely high

or low, the screen may not display objects
clearly.

∙ When strong light directly shines on the

camera, objects may not be displayed
clearly.

∙ The screen may flicker under fluorescent

light.

∙ The colors of objects on the Around

View® Monitor may differ somewhat
from the actual color of objects.

∙ Objects on the Around View® Monitor

may not be clear and the color of the
object may differ in a dark environment.

∙ There may be differences in sharpness

between each camera view of the bird’s-
eye view.

∙ Do not use wax on the camera lens. Wipe

off any wax with a clean cloth that has
been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

System temporarily unavailable

When the “!” icon is displayed on the screen,
there are abnormal conditions in the Around
View® Monitor. This will not hinder normal
driving operation but the system should be
inspected. It is recommended that you visit an
INFINITI retailer for this service.

LHA4570

Monitor, climate, audio, phone and voice recognition systems

4-23

When the “[X]” icon is displayed on the
screen, the camera image may be receiving
temporary electronic disturbances from sur-
rounding devices. This will not hinder normal
driving operation but the system should be
inspected. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner to

clean

the

camera.

This

will

cause

discoloration.

∙ Do not damage the cameras as the moni-

tor screen may be adversely affected.

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the Around View® Monitor may

not display objects clearly. Clean the camera
by wiping with a cloth dampened with a di-
luted mild cleaning agent and then wiping
with a dry cloth.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar function as
outlined in this section could result in seri-
ous injury or death.

∙ The sonar is a convenience feature. It is

not a substitute for proper parking.

∙ This function is designed as an aid to the

driver in detecting large stationary ob-
jects to help avoid damaging the vehicle.

∙ The driver is always responsible for

safety

during

parking

and

other

maneuvers.

∙ Always look around and check that it is

safe to move before parking.

∙ Read and understand the limitations of

the sonar as contained in this section.

The sonar function helps to inform the driver
of large stationary objects around the vehicle
when parking by issuing an audible and visual
alert.

LHA4571

LHA4554

CAMERA AIDING SONAR (parking
sensor) (if so equipped)

4-24

Monitor, climate, audio, phone and voice recognition systems

1. Upper touch-screen display (upper dis-

play)

2. Sonar indicator

3.

CAMERA button

4. Lower touch-screen display (lower dis-

play)

5. MENU button

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the “D” (Drive) posi-
tion and both front and rear objects when the
shift lever is in the “R” (Reverse) position.

When the camera image is shown on the
upper display, the system shows the sonar
indicator regardless of the shift lever position.

The system is deactivated at speeds above
6 mph (10 km/h). It is reactivated at lower
speeds.

The colors of the sonar indicators and the
distance guide lines in the front, front-wide,
rear, and rear-wide views indicate different
distances to the object.

When the objects are detected, the indicator
(green) appears and blinks and the tone
sounds intermittently. When the vehicle
moves closer to the object, the color of the
indicator turns yellow and the rate of the
blinking and the rate of the tone increase.
When the vehicle is very close to the object,
the indicator stops blinking and turns red, and
the tone sounds continuously.

The intermittent tone will stop after 3 sec-
onds when an object is detected by only the
corner sonar and the distance does not
change.

LHA4558

Monitor, climate, audio, phone and voice recognition systems

4-25

The tone will stop when the object is no
longer near the vehicle.

TURNING ON AND OFF THE
SONAR FUNCTION

When the “

” key

䊊

A

is selected, the indi-

cator

䊊

B

will turn off and the sonar will be

turned off temporarily. The Moving Object
Detection (MOD) system will also be turned
off at the same time. For additional informa-
tion, refer to “Moving Object Detection
(MOD) in this section. When the “

” key

䊊

A

is selected again, the indicator will turn on

and the sonar will turn back on.
In the below cases, the sonar will be turned
back on automatically:

∙ When the shift lever is placed in the “R”

(Reverse) position.

∙ When the

CAMERA button is

pressed and a screen other than the cam-
era view is shown on the display.

∙ When vehicle speed decreases below ap-

proximately 6 mph (10 km/h).

∙ When the ignition switch is placed in the

“OFF” position and turned back to the
“ON” position again.

To prevent the sonar system from activating
altogether, use the “Sonar” menu. For addi-
tional information, refer to “Sonar function
settings” in this section.

LHA4559

LHA4273

4-26

Monitor, climate, audio, phone and voice recognition systems

Sonar function settings

To set up the sonar function to your preferred
settings, press the MENU button, select the
“Settings” key, select the “Camera/Sonar” key
and then select the “Sonar” key on the lower
display.

Designs and items displayed on the screen
may vary depending on the models.

Sonar: When this item is turned to ON, the
front and rear sonar is activated and a sonar
indicator

䊊

C

will appear at the corner of the

vehicle to inform the driver when an obstacle
is near. Another sonar indicator

䊊

D

may also

appear on either a side view, front or rear-

wide view Around View® Monitor screen to
aid the driver when an object is near. When
this item is turned off (indicator turns off), the
front and rear sonar is deactivated. The am-
ber markers are displayed at the corners of
the vehicle icon and the sonar icon will disap-
pear from the “

” key

䊊

A

on the Around

View® Monitor display. The next time the
ignition switch is placed in the on position, a
gray sonar icon will briefly flash on the upper
display, indicating that the sonar system is
off.
FR sensor only: When this item is turned to
“ON”, only the front sonar sensors are active.
Interrupt Display: When this item is turned to

“ON” the upper display screen will interrupt
the current view in the display to see the
surrounding area of the vehicle.
Sonar Sensitivity: Adjust the sensitivity level
of the sonar by touching either the “+” or “-” on
the menu screen.
Sonar Volume: Adjust the volume of the
buzzer by touching either the “+” or the “-” on
the menu screen.

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar function. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

∙ Inclement weather or ultrasonic sources

such as an automatic car wash, a truck’s
compressed-air brakes or a pneumatic
drill may affect the function of the sys-
tem, including reduced performance or a
false activation.

∙ The system is not designed to prevent

contact with small or moving objects.

LHA4609

LHA4610

Monitor, climate, audio, phone and voice recognition systems

4-27

∙ The system will not detect small objects

below the bumper, and may not detect
objects close to the bumper or on the
ground.

∙ The system may not detect the following

objects:

– Fluffy objects such as snow, cloth,

cotton, grass or wool.

– Thin objects such as rope, wire or

chain.

– Wedge-shaped objects.

∙ If your vehicle sustains damage to the

bumper fascia, leaving it misaligned or
bent, the sensing zone may be altered
causing inaccurate measurement of ob-
jects or false alarms.

CAUTION

Excessive noise (such as audio system vol-
ume or an open vehicle window) will inter-
fere with the tone and it may not be heard.

System temporarily unavailable

When the amber markers are displayed at the
corners of the vehicle icon and the function
cannot be activated from the Camera setting
menu (the setting items are grayed out), the
sonar system may be malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors (lo-
cated on the front and rear bumper fascia)
free from accumulations of snow, ice and
dirt. Do not scratch the surface of the sonar
sensors when cleaning. If the sensors are
covered, the accuracy of the sonar function
will be diminished.

4-28

Monitor, climate, audio, phone and voice recognition systems

1. Upper touch-screen display (upper dis-

play)

2. Lower touch-screen display (lower dis-

play)

3. MENU button

4.

CAMERA button

LHA4553

MOVING OBJECT DETECTION
(MOD) (if so equipped)

Monitor, climate, audio, phone and voice recognition systems

4-29
