13. Remove the J34309 pinion preload shim selector tool from the

final drive housing and disassemble to retrieve the pinion bear-
ings.

TOOTH CONTACT

NBPD0040S02

Gear tooth contact pattern check is necessary to verify correct
relationship between ring gear and drive pinion.
Hypoid gear sets which are not positioned properly in relation to
one another may be noisy, or have short life or both. With a pat-
tern check, the most desirable contact for low noise level and long
life can be assured.

SPD005

1.

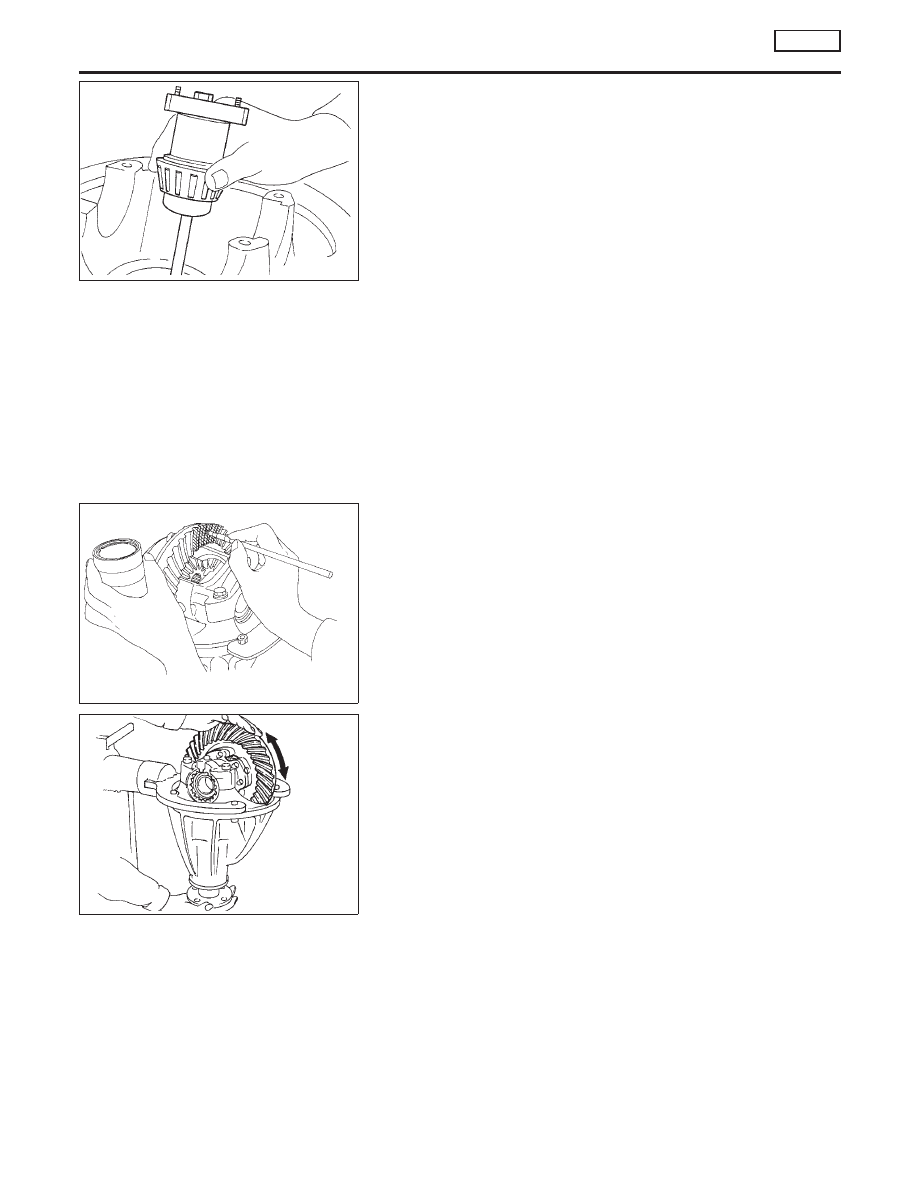

Thoroughly clean ring gear and drive pinion teeth.

2.

Sparingly apply a mixture of powdered ferric oxide and oil or
equivalent to 3 or 4 teeth of ring gear drive side.

SPD695

3.

Hold companion flange steady by hand and rotate the ring gear
in both directions.

REAR FINAL DRIVE

H233B

Adjustment (Cont’d)

PD-56

SPD007-B

SPD552

Assembly

NBPD0041

DIFFERENTIAL CASE

NBPD0041S01

1.

Install side gears, pinion mate gears and thrust washers into
differential case.

SPD258

2.

Fit pinion mate shaft to differential case so that it meets lock
pin holes.

3.

Adjust backlash between side gear and pinion mate gear by
selecting side gear thrust washer.
Refer to SDS, PD-62.

Backlash between side gear and pinion mate gear
(Clearance between side gear thrust washer and differ-
ential case):

0.10 - 0.20 mm (0.0039 - 0.0079 in)

SPD030

4.

Install pinion mate shaft lock pin with a punch.

Make sure lock pin is flush with case.

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR FINAL DRIVE

H233B

Adjustment (Cont’d)

PD-57

SPD322

5.

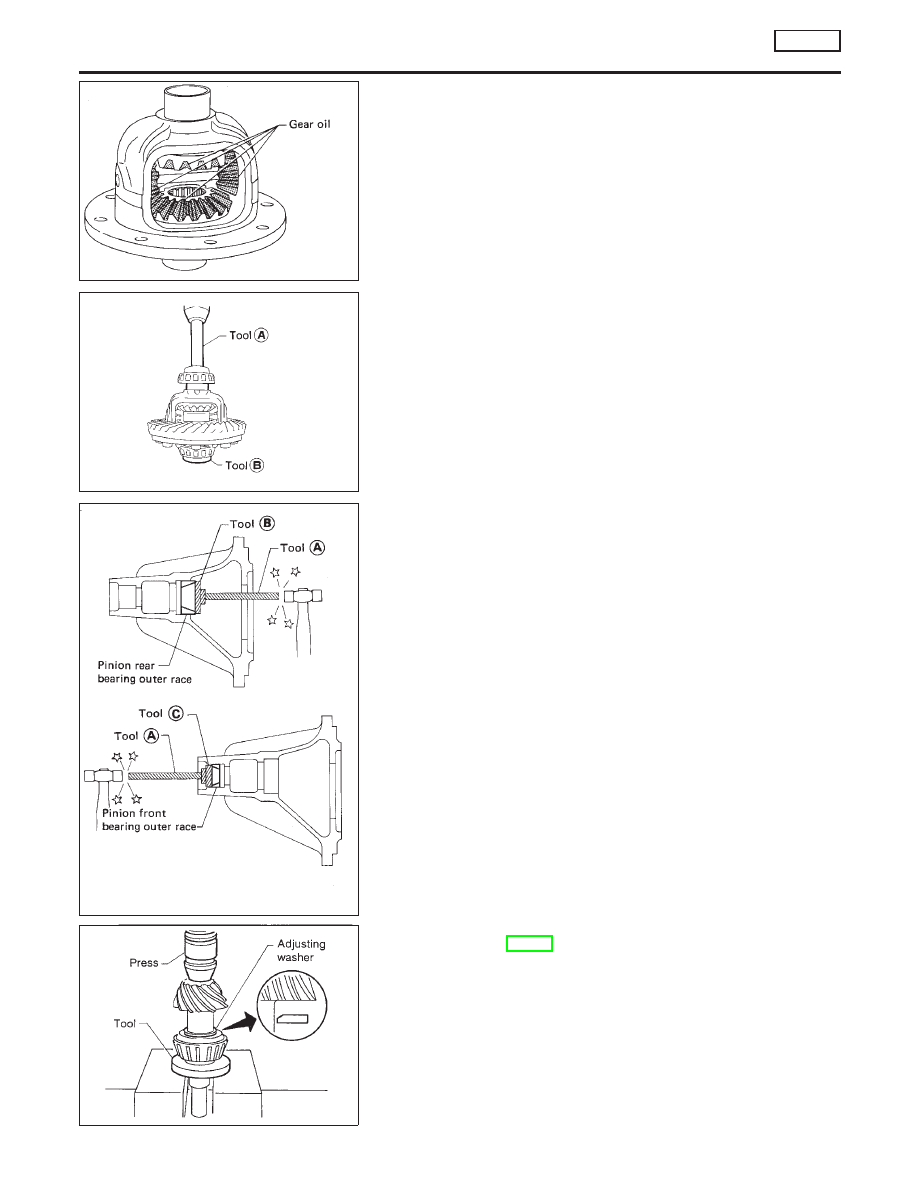

Apply gear oil to gear tooth surfaces and thrust surfaces and
check to see they turn properly.

6.

Install differential case assembly on ring gear.

Tighten bolts in a criss-cross pattern, lightly tapping bolt head
with a hammer.

PD244

7.

Press-fit side bearing inner cones on differential case with Tool.

Tool number:

A ST33190000 (J25523)
B ST33081000 (

—

)

SPD580

DIFFERENTIAL CARRIER

NBPD0041S02

1.

Press-fit front and rear bearing outer races with Tools.

Tool number:

A ST30611000 (J25742-1)
B ST30621000 (J25742-5)
C ST30613000 (J25742-3)

SPD377

2.

Select drive pinion height adjusting washer. Refer to
“Adjustment”, PD-53.

3.

Install drive pinion adjusting washer in drive pinion, and press-
fit pinion rear bearing inner cone in it, with press and Tool.

Tool number:

ST30901000 (J26010-01)

REAR FINAL DRIVE

H233B

Assembly (Cont’d)

PD-58

SPD581

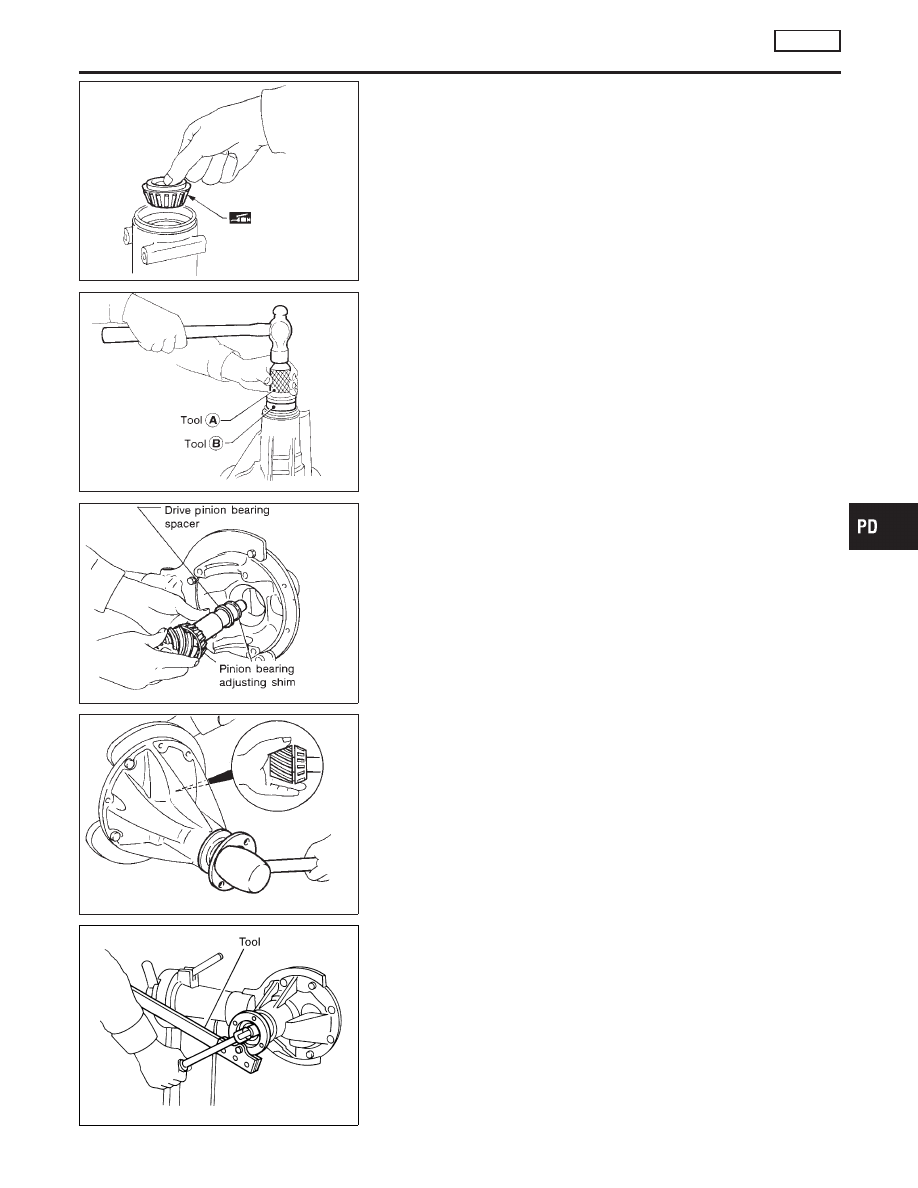

4.

Place pinion front bearing inner cone in gear carrier.

SPD291A

5.

Apply multi-purpose grease to cavity at sealing lips of oil seal.
Install front oil seal.

Tool number:

A ST30720000 (J25405)
B KV38102510 (

—

)

SPD935-A

6.

Install drive pinion bearing spacer, pinion bearing adjusting
shim and drive pinion in gear carrier.

SPD697

7.

Insert companion flange into drive pinion by tapping the com-
panion flange with a soft hammer.

SPD481A

8.

Tighten pinion nut to the specified torque.

The threaded portion of drive pinion and pinion nut should be
free from oil or grease.

Tool number: KV38108300 (J44195)
