5

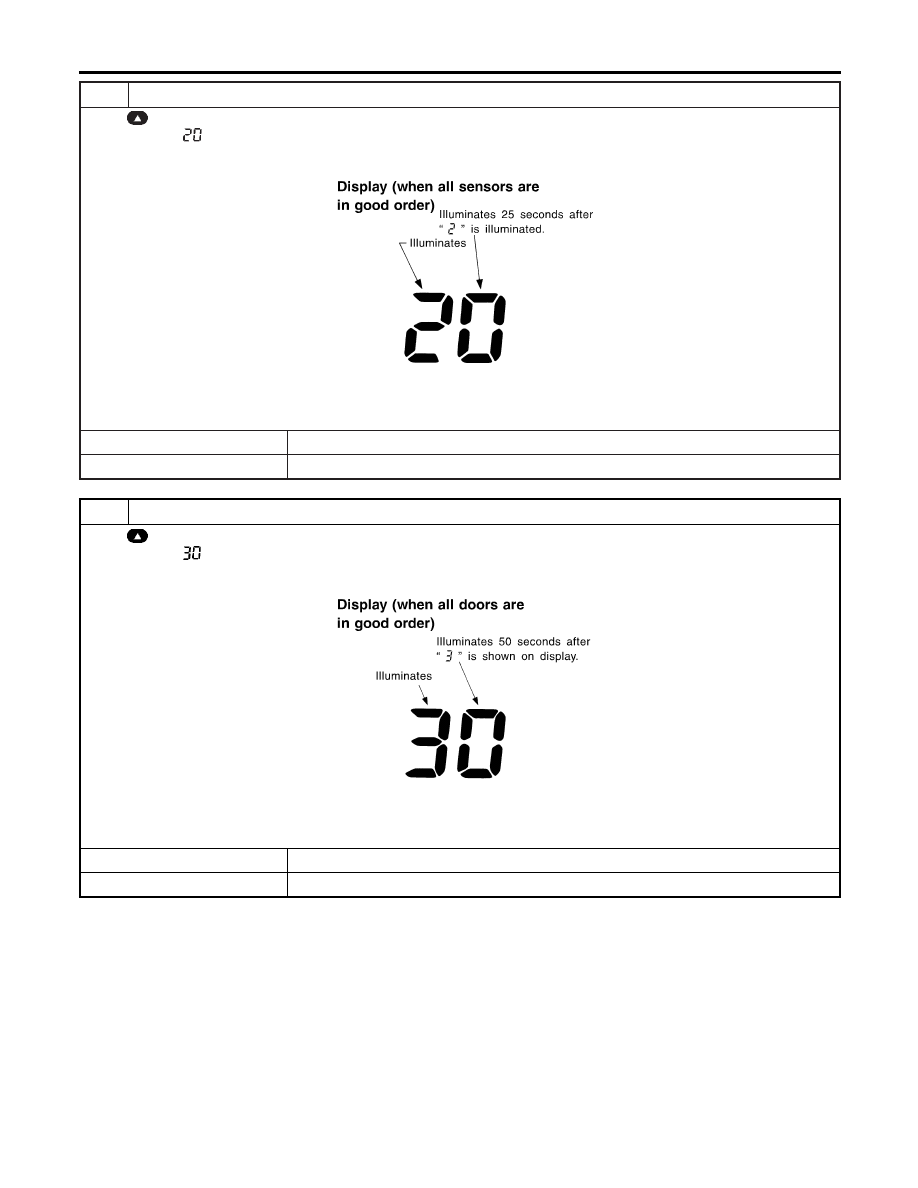

STEP 2 - SENSOR CIRCUITS ARE CHECKED FOR OPEN OR SHORT CIRCUIT

Press

(HOT) switch.

Does code No.

appear on the display?

RHA970DB

Yes or No

Yes

©

GO TO 6.

No

©

GO TO 13.

6

STEP 3 - MODE DOOR AND INTAKE DOOR POSITIONS ARE CHECKED

Press

(HOT) switch.

Does code No.

appear on the display?

RHA869DD

Yes or No

Yes

©

GO TO 7.

No

©

GO TO 14.

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-46

7

STEP 4 - OPERATION OF EACH ACTUATOR IS CHECKED

Press

(HOT) switch.

Engine running.
Press DEF switch, code No. of each actuator test is indicated on the display.

RHA495A

©

GO TO 8.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-47

8

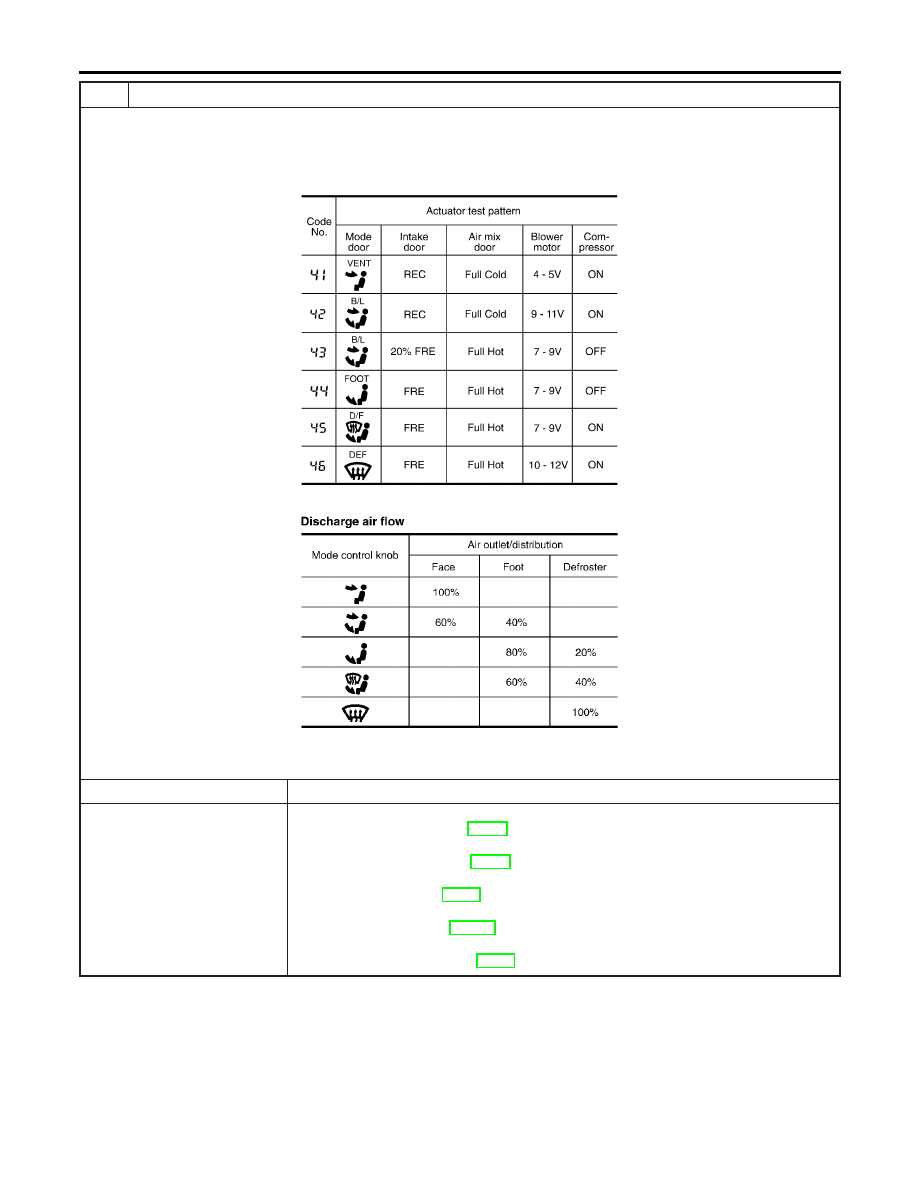

CHECK ACTUATORS

Refer to the following chart and confirm discharge air flow, air temperature, blower motor voltage and compressor opera-
tion.
Checks must be made visually, by listening to any noise, or by touching air outlets with your hand, etc. for
improper operation.

MTBL0200

MTBL0044

OK or NG

OK

©

GO TO 9.

NG

©

I

Air outlet does not change.
Go to “Mode Door Motor” (HA-75).

I

Intake door does not change.
Go to “Intake Door Motor” (HA-87).

I

Blower motor operation is malfunctioning.
Go to “Blower Motor” (HA-95).

I

Magnet clutch does not engage.
Go to “Magnet Clutch” (HA-104).

I

Discharge air temperature does not change.
Go to “Air Mix Door Motor” (HA-82).

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-48

9

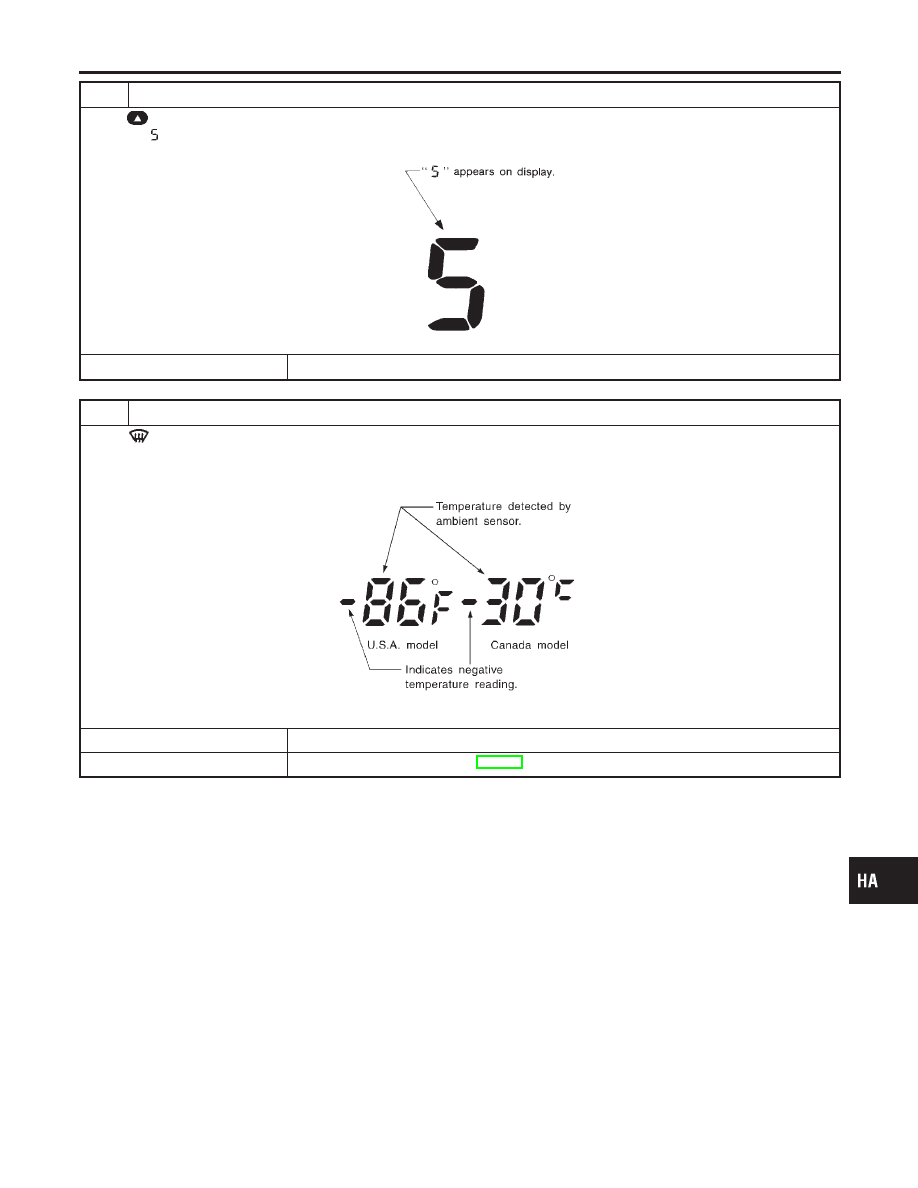

STEP 5 - TEMPERATURE OF EACH SENSOR IS CHECKED

Press

(HOT) switch.

Code No.

appears on the display.

RHA492A

©

GO TO 10.

10

CHECK AMBIENT SENSOR

Press

(DEF) switch one time, temperature detected by ambient sensor is indicated on the display.

ECON shown in display indicates negative temperature reading.
NOTE:
If temperature shown on display greatly differs from actual temperature, check sensor circuit first, then inspect sensor.

RHA499G

OK or NG

OK

©

GO TO 11.

NG

©

Go to Ambient Sensor Circuit (HA-129).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-49
