WARNING LAMPS

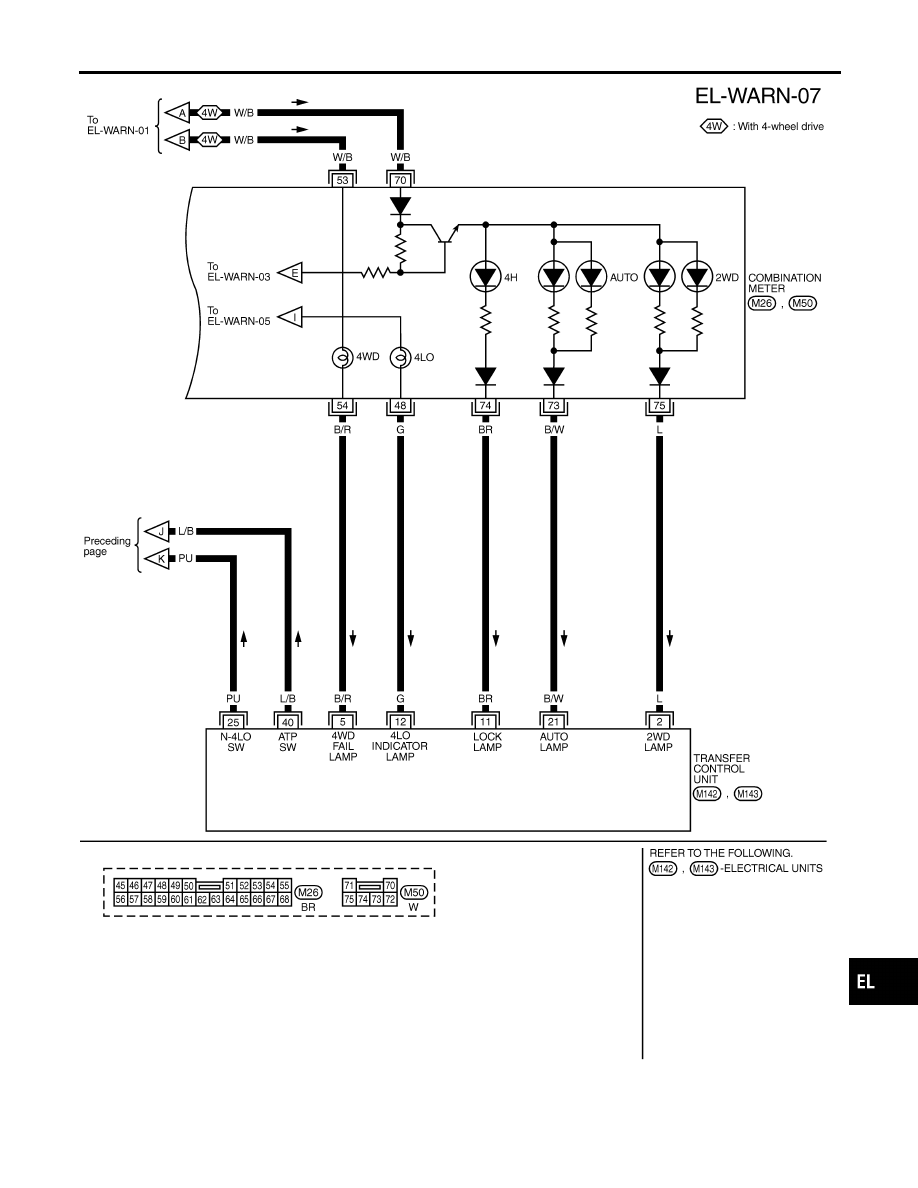

Wiring Diagram — WARN — (Cont’d)

EL-121

SEL062WA

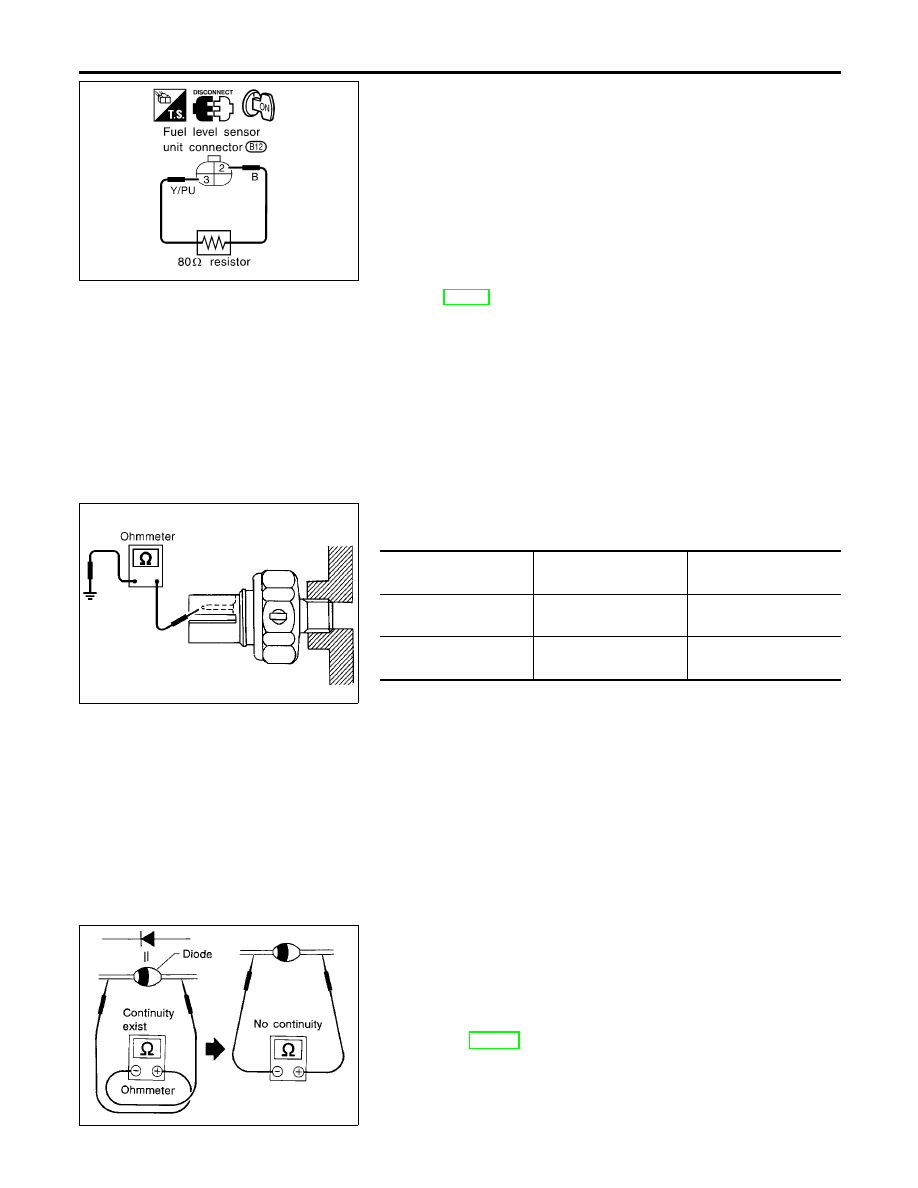

Fuel Warning Lamp Sensor Check

NBEL0166

1.

Turn ignition switch “OFF”.

2.

Disconnect fuel level sensor unit harness connector B12.

3.

Connect a resistor (80

Ω

) between fuel tank gauge unit harness

connector terminals 2 and 3.

4.

Turn ignition switch “ON”.

The fuel warning lamp should come on.
NOTE:
ECM might store the 1st trip DTC P0180 during this inspection.
If the DTC is stored in ECM memory, erase the DTC after recon-
necting fuel tank gauge unit harness connector.
Refer to EC-60, “HOW TO ERASE EMISSION-RELATED DIAG-
NOSTIC INFORMATION”.

MEL425F

Electrical Components Inspection

NBEL0051

OIL PRESSURE SWITCH CHECK

NBEL0051S02

Oil pressure

kPa (kg/cm

2

, psi)

Continuity

Engine start

More than 10 - 20

(0.1 - 0.2, 1 - 3)

NO

Engine stop

Less than 10 - 20

(0.1 - 0.2, 1 - 3)

YES

Check the continuity between the terminals of oil pressure switch
and body ground.

SEL901F

DIODE CHECK

NBEL0051S03

I

Check continuity using an ohmmeter.

I

Diode is functioning properly if test results are as shown in the
figure at left.

I

Check diodes at the combination meter harness connector
instead of checking them on the combination meter assembly.
Refer to EL-115, “WARNING LAMP” wiring diagrams.

NOTE:
Specification may vary depending on the type of tester. Before
performing this inspection, be sure to refer to the instruction
manual for the tester to be used.

WARNING LAMPS

Fuel Warning Lamp Sensor Check

EL-122

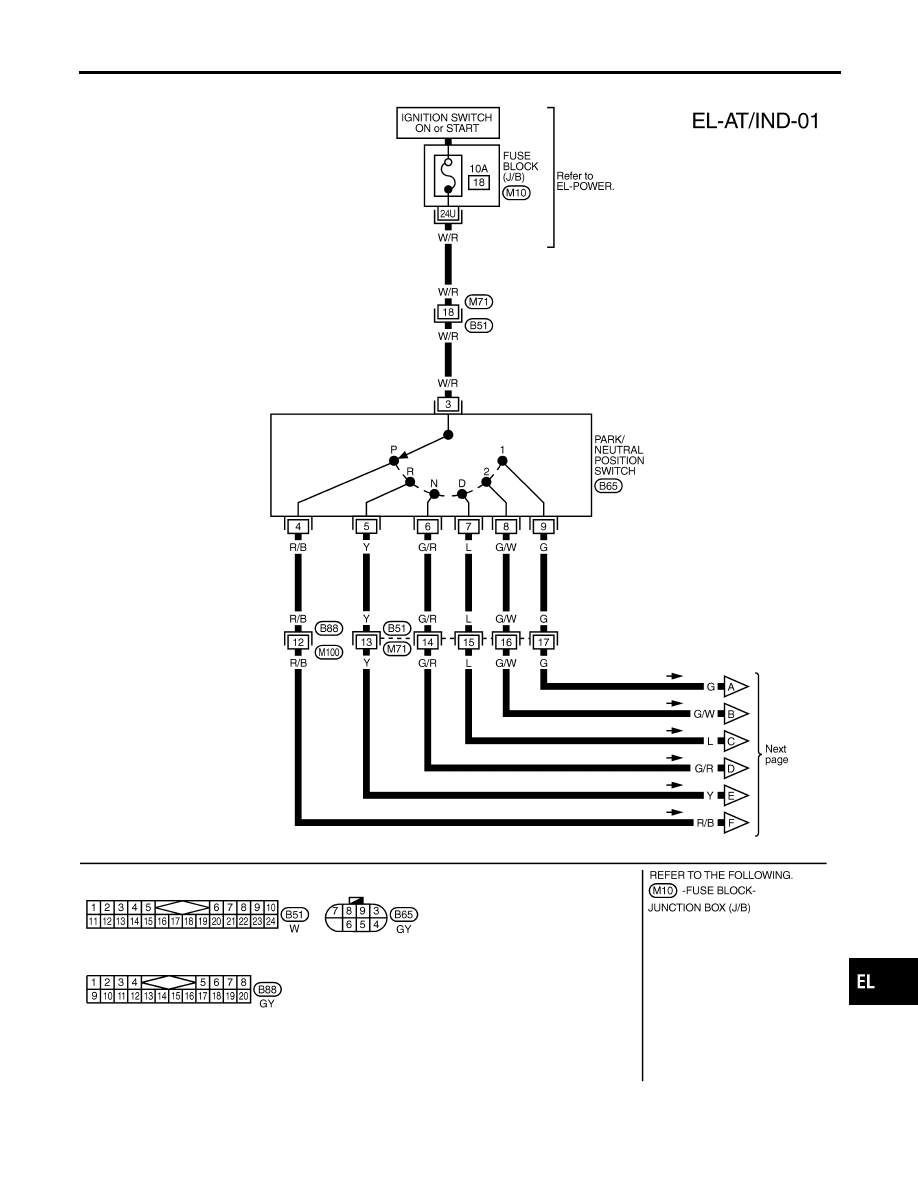

Wiring Diagram — AT/IND —

NBEL0203

MEL801L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

A/T INDICATOR

Wiring Diagram — AT/IND —

EL-123

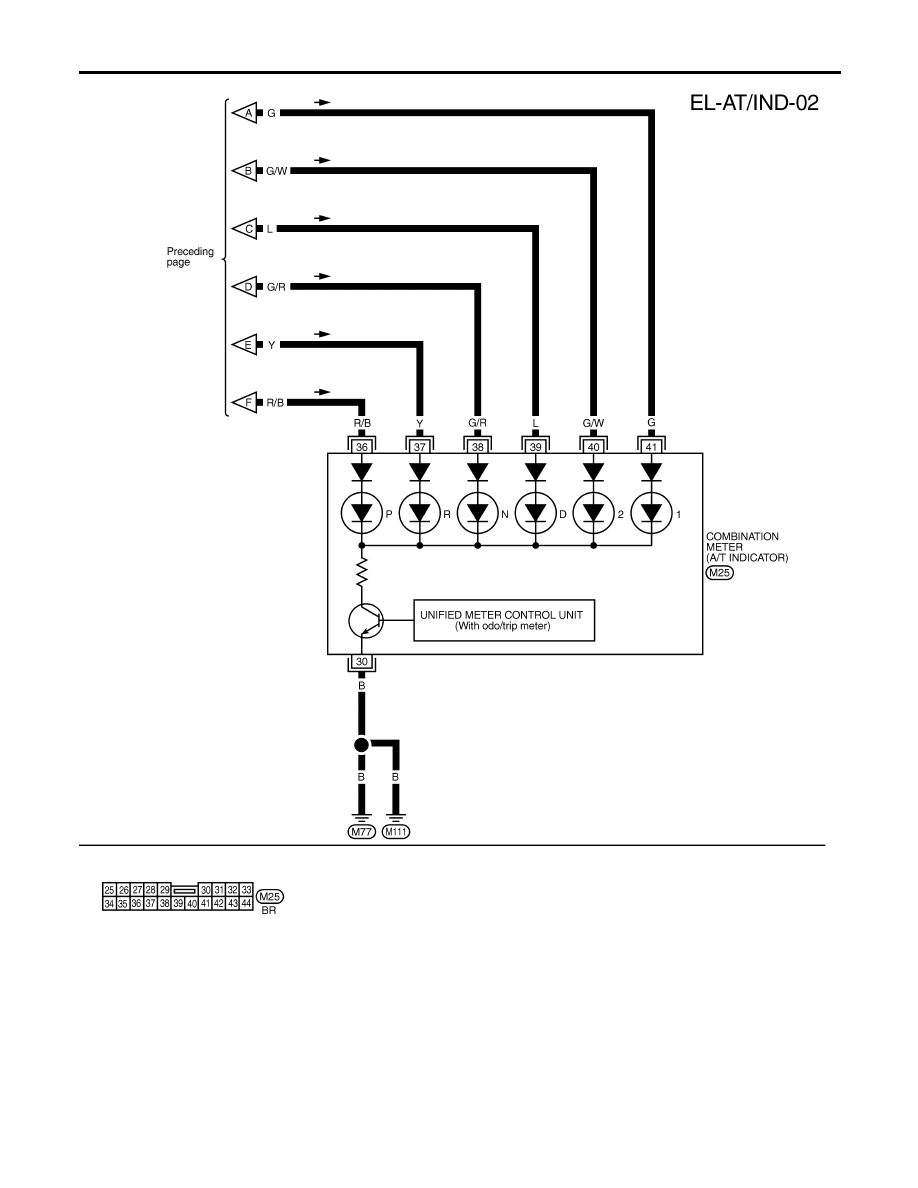

MEL802L

A/T INDICATOR

Wiring Diagram — AT/IND — (Cont’d)

EL-124
