CONSULT-II Reference Value in Data Monitor
Mode

NBEC0250

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

IACV-AAC/V

I

Engine: After warming up

I

Air conditioner switch: “OFF”

I

Shift lever: “N”

I

No-load

Idle

14 - 20 step

2,000 rpm

—

ECM Terminals and Reference Value

NBEC0670

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

6
7
8

17

PU/G
GY
Y
GY/L

IACV-AAC valve

[Engine is running]

I

Idle speed

0.1 - 14V

On Board Diagnosis Logic

NBEC0252

Malfunction is detected when
(Malfunction A) the IACV-AAC valve does not operate properly,
(Malfunction B) the IACV-AAC valve does not operate properly.

Possible Cause

NBEC0515

MALFUNCTION A

NBEC0515S01

I

Harness or connectors
(The IACV-AAC valve circuit is open.)

I

IACV-AAC valve

MALFUNCTION B

NBEC0515S02

I

Harness or connectors
(The IACV-AAC valve circuit is shorted.)

I

Air control valve (Power steering)

I

IACV-AAC valve

DTC Confirmation Procedure

NBEC0253

NOTE:

I

If

“DTC

Confirmation

Procedure”

has

been

previously

conducted, always turn ignition switch “OFF” and wait at least
10 seconds before conducting the next test.

I

Perform “PROCEDURE FOR MALFUNCTION A” first. If 1st
trip DTC cannot be confirmed, perform “PROCEDURE
FOR MALFUNCTION B”.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

CONSULT-II Reference Value in Data Monitor Mode

EC-423

SEF058Y

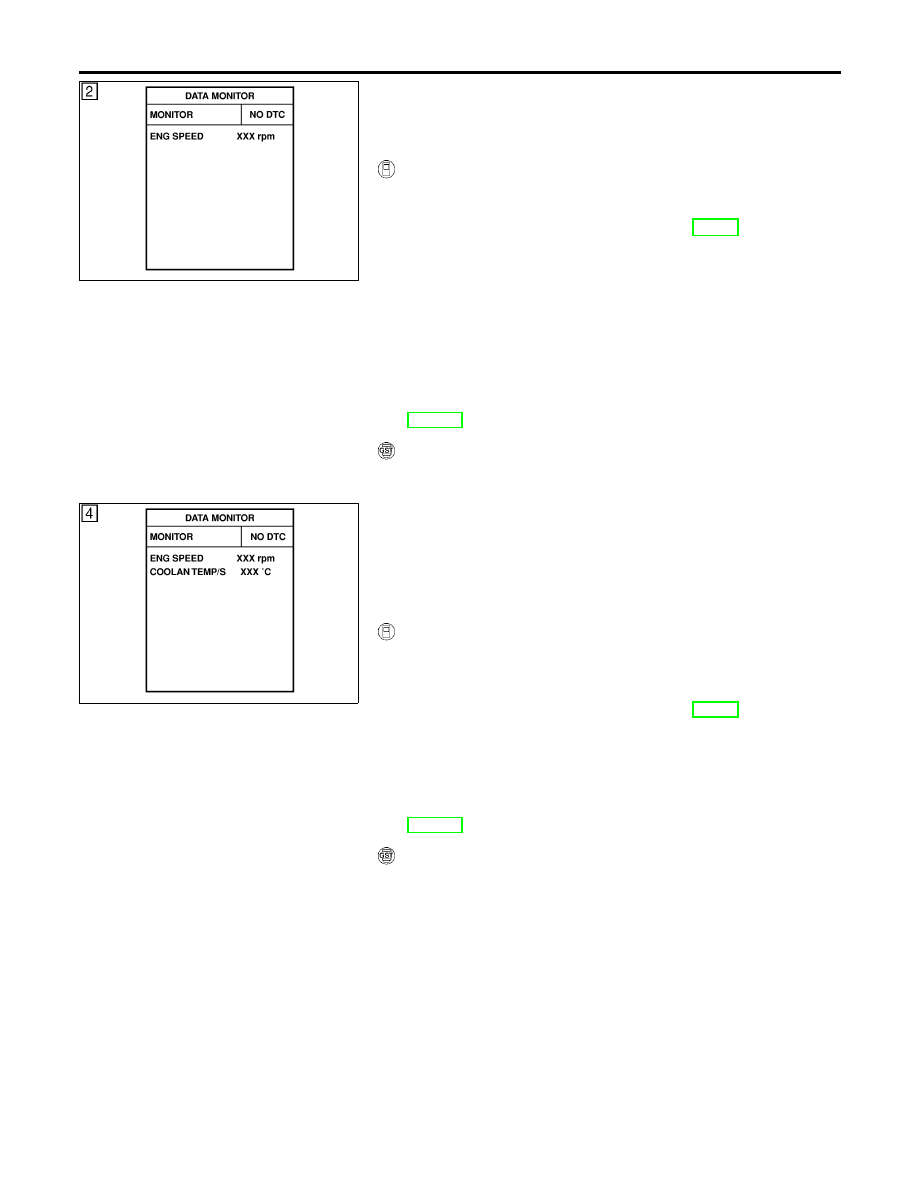

PROCEDURE FOR MALFUNCTION A

NBEC0253S01

TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V with ignition switch “ON”.

With CONSULT-II

NBEC0253S0101

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Perform “Idle Air Volume Learning” (see EC-57).

4)

Turn ignition switch “OFF” and wait at least 10 seconds.

5)

Turn ignition switch “ON”.

6)

Select “DATA MONITOR” mode with CONSULT-II.

7)

Start engine and let it idle.

8)

Keep engine speed at 2,500 rpm for three seconds, then let it
idle for three seconds.
Do not rev engine to more than 3,000 rpm.

9)

Perform step 4 once more.

10) If 1st trip DTC is detected, go to “Diagnostic Procedure”,

EC-426.

With GST

NBEC0253S0102

Follow the procedure “With CONSULT-II” above.

SEF174Y

PROCEDURE FOR MALFUNCTION B

NBEC0253S02

TESTING CONDITION:

I

Before performing the following procedure, confirm that
battery voltage is more than 11V at idle.

I

Always perform the test at a temperature above −10°C
(14°F).

With CONSULT-II

NBEC0253S0201

1)

Open engine hood.

2)

Start engine and warm it up to normal operating temperature.

3)

Turn ignition switch “OFF” and wait at least 10 seconds.

4)

Perform “Idle Air Volume Learning” (see EC-57).

5)

Turn ignition switch “OFF” and wait at least 10 seconds.

6)

Turn ignition switch “ON” again and select “DATA MONITOR”
mode with CONSULT-II

7)

Start engine and run it for at least 1 minute at idle speed.

8)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-426.

With GST

NBEC0253S0202

Follow the procedure “With CONSULT-II” above.

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

DTC Confirmation Procedure (Cont’d)

EC-424

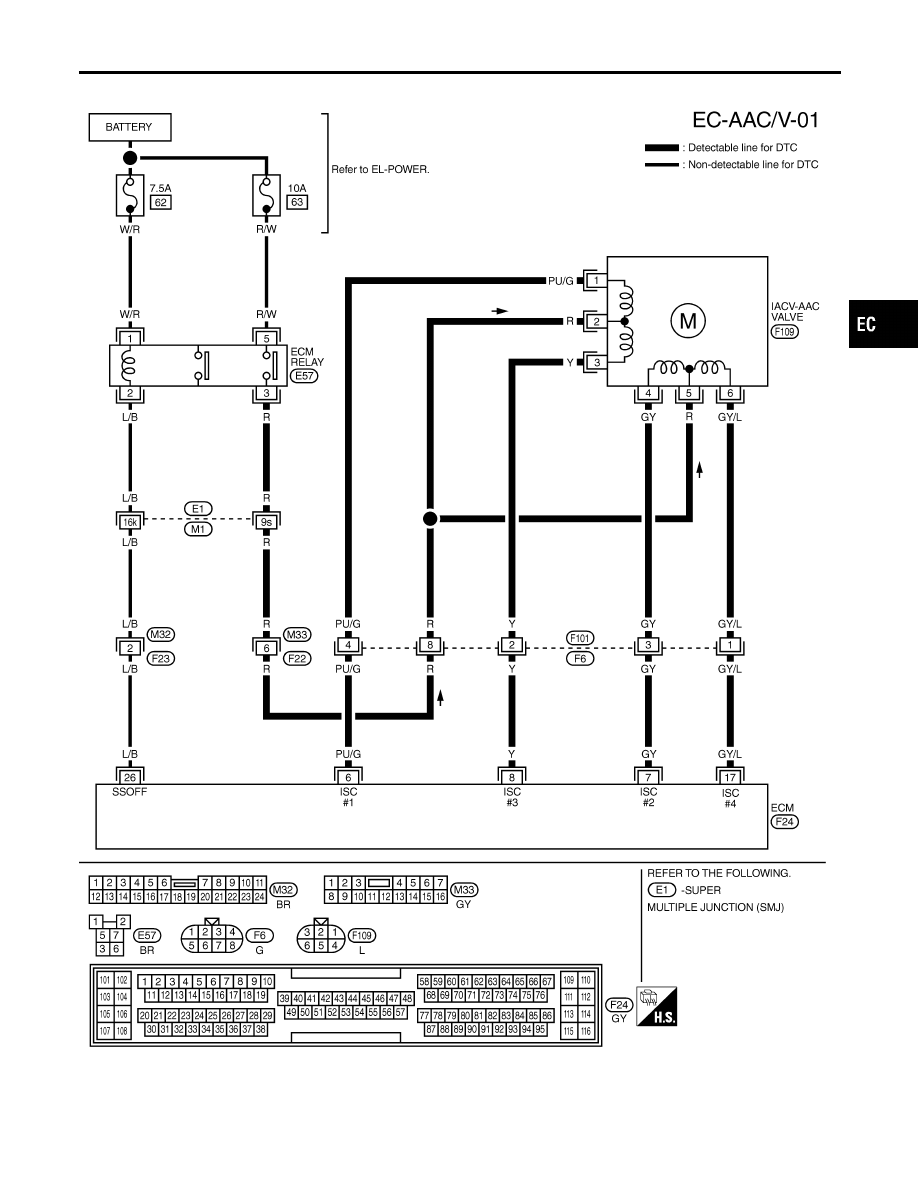

Wiring Diagram

NBEC0254

MEC966C

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

Wiring Diagram

EC-425

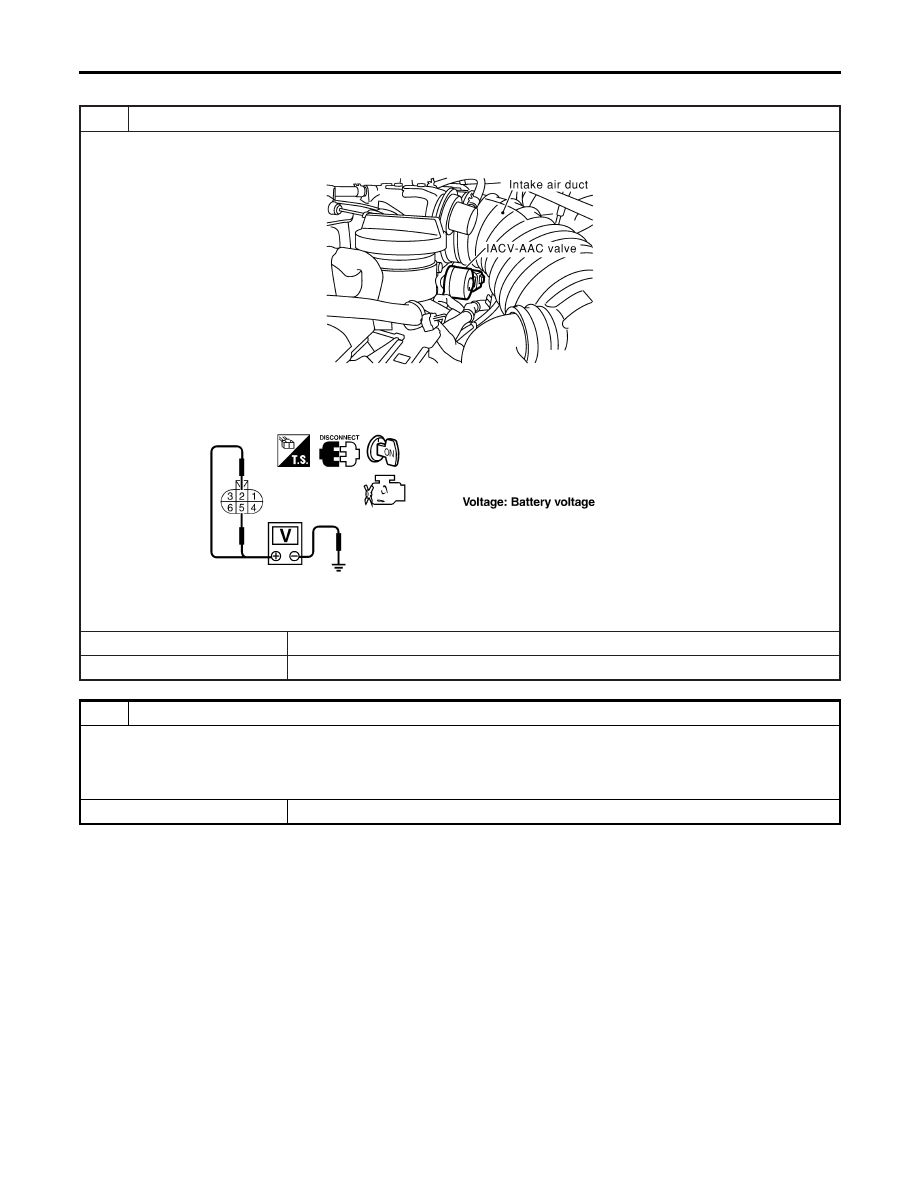

Diagnostic Procedure

NBEC0255

1

CHECK IACV-AAC VALVE POWER SUPPLY CIRCUIT

1. Stop engine.
2. Disconnect IACV-AAC valve harness connector.

SEF994Y

3. Turn ignition switch “ON”.
4. Check voltage between IACV-AAC valve terminals 2, 5 and ground with CONSULT-II or tester.

SEF343X

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E1, M1

I

Harness connectors M33, F22

I

Harness for open or short between IACV-AAC valve and ECM relay

©

Repair harness or connectors.

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

Diagnostic Procedure

EC-426
