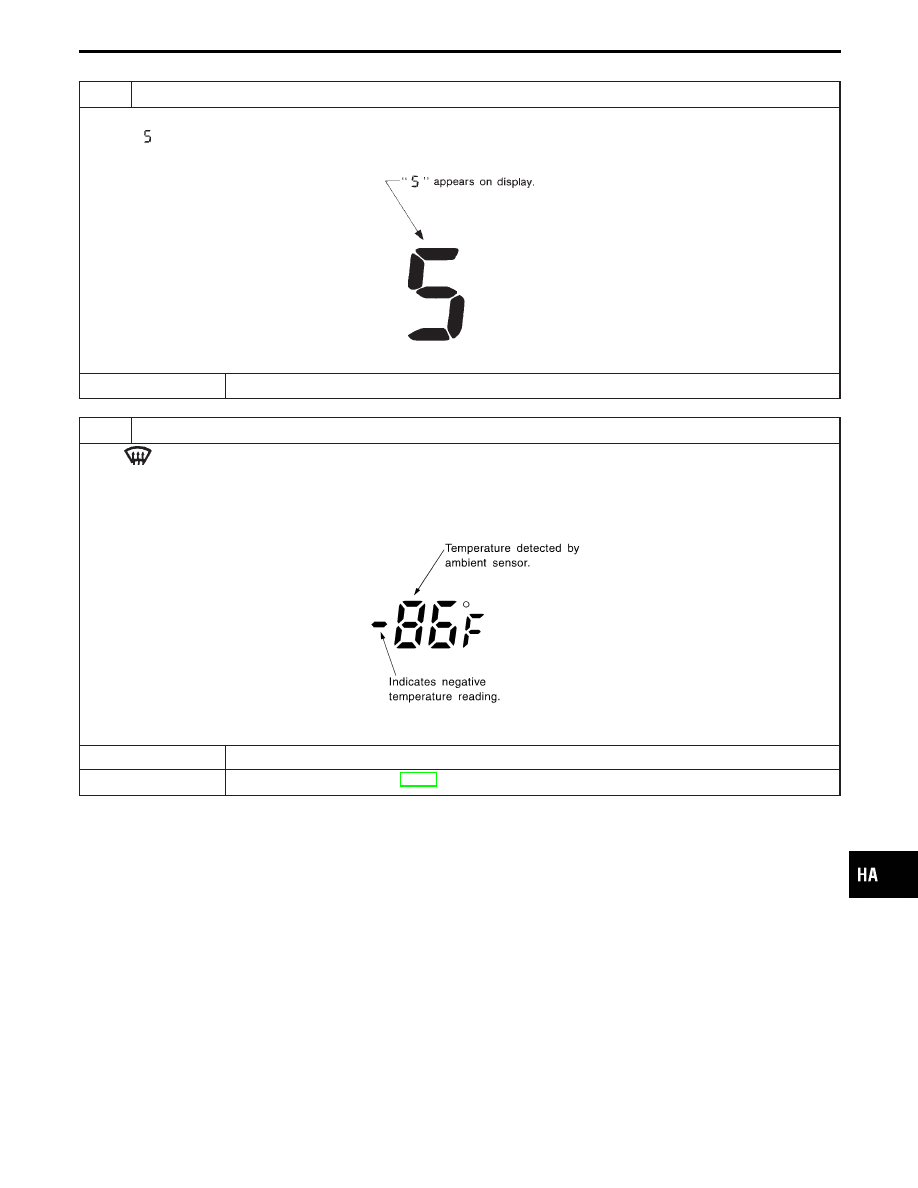

STEP 5 - TEMPERATURE OF EACH SENSOR IS CHECKED

Turn temperature dial clockwise.
Code No.

appears on the display.

RHA492A

E

GO TO 10.

10

CHECK AMBIENT SENSOR

Press

(DEF) switch one time, temperature detected by ambient sensor is indicated on the display.

ECON shown in display indicates negative temperature reading.
NOTE:
If temperature shown on display greatly differs from actual temperature, check sensor circuit first, then inspect sensor.

RHA861H

OK or NG

OK

E

GO TO 11.

NG

E

Go to Ambient Sensor Circuit HA-90.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-49

11

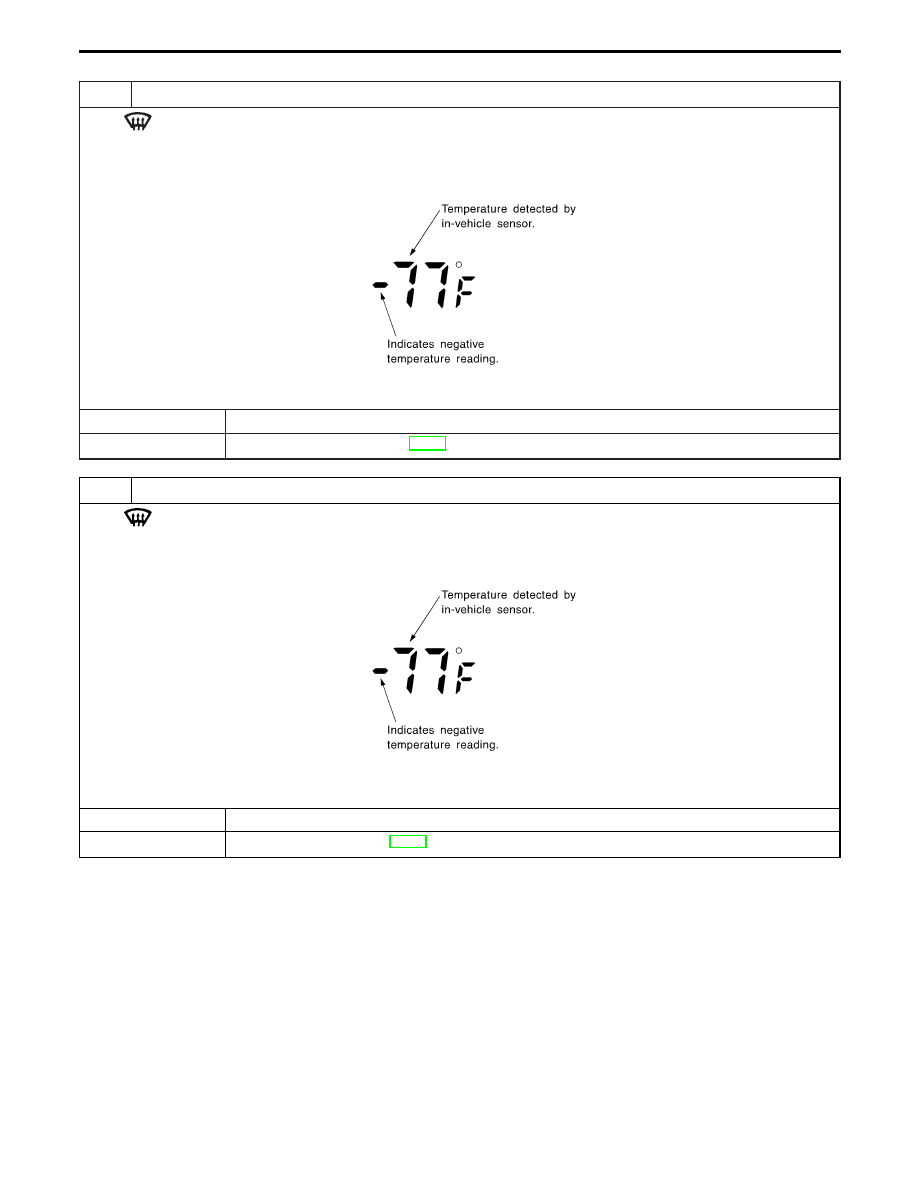

CHECK IN-VEHICLE SENSOR

Press

(DEF) switch the second time, temperature detected by in-vehicle sensor is indicated on the display screen.

ECON shown in display indicates negative temperature reading.
NOTE:
If temperature shown on display greatly differs from actual temperature, check sensor circuit first, then inspect sensor.

RHA862H

OK or NG

OK

E

GO TO 12.

NG

E

Go to In-vehicle Sensor Circuit HA-93.

12

CHECK INTAKE SENSOR

Press

(DEF) switch the third time, temperature detected by intake sensor is indicated on the display.

NOTE:
If temperature shown on display greatly differs from actual temperature, check sensor circuit first, then inspect sensor.

RHA862HA

OK or NG

OK

E

GO TO 13.

NG

E

Go to Intake Sensor Circuit HA-96.

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-50

13

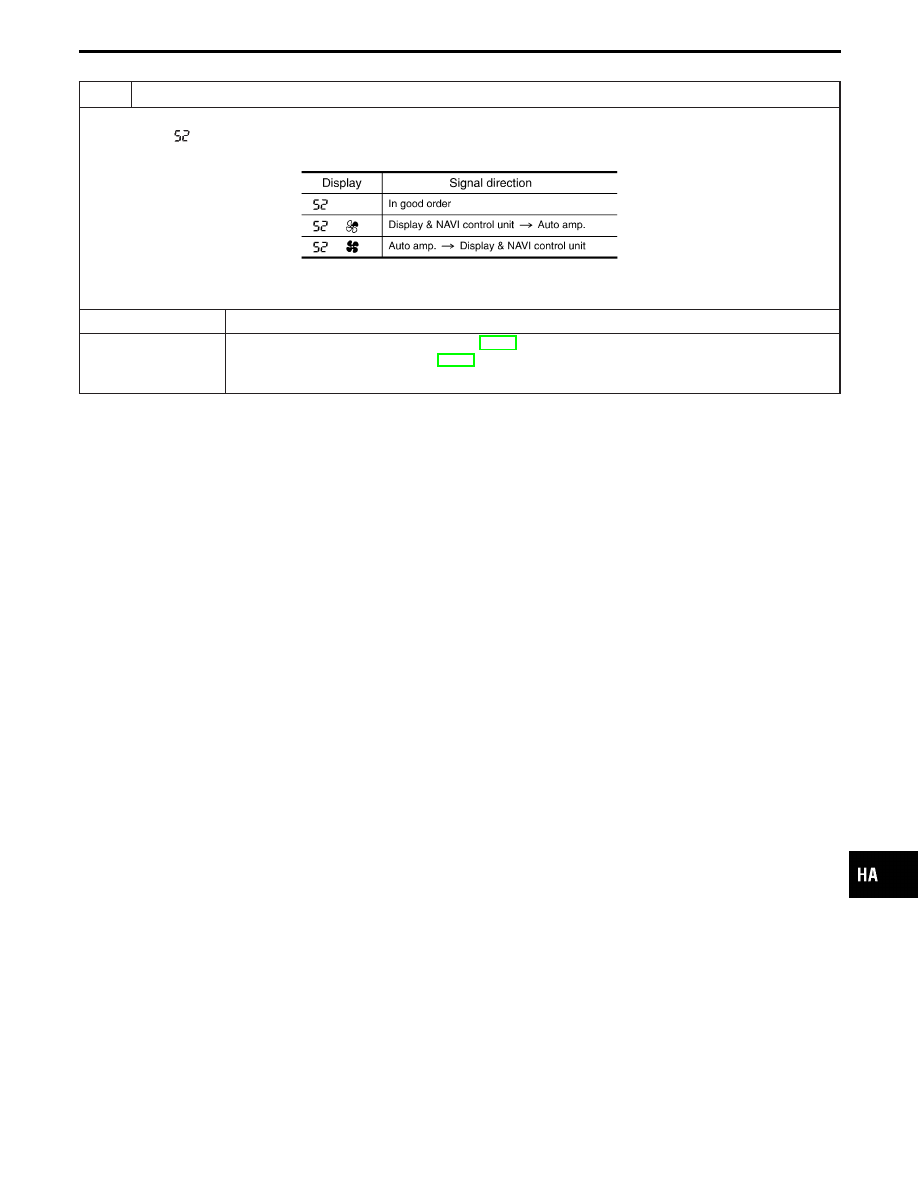

DETECTS MULTIPLEX COMMUNICATION ERROR

Press REC switch.
Does code No.

appears on the display

MTBL0509

Yes or No

Yes

E

INSPECTION END

No

E

1. Go to “Multiplex communication Circuit”, HA-89.
2. Go to “OPERATIONAL CHECK”, HA-33.

Confirm that A/C system is in good order.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-51

14

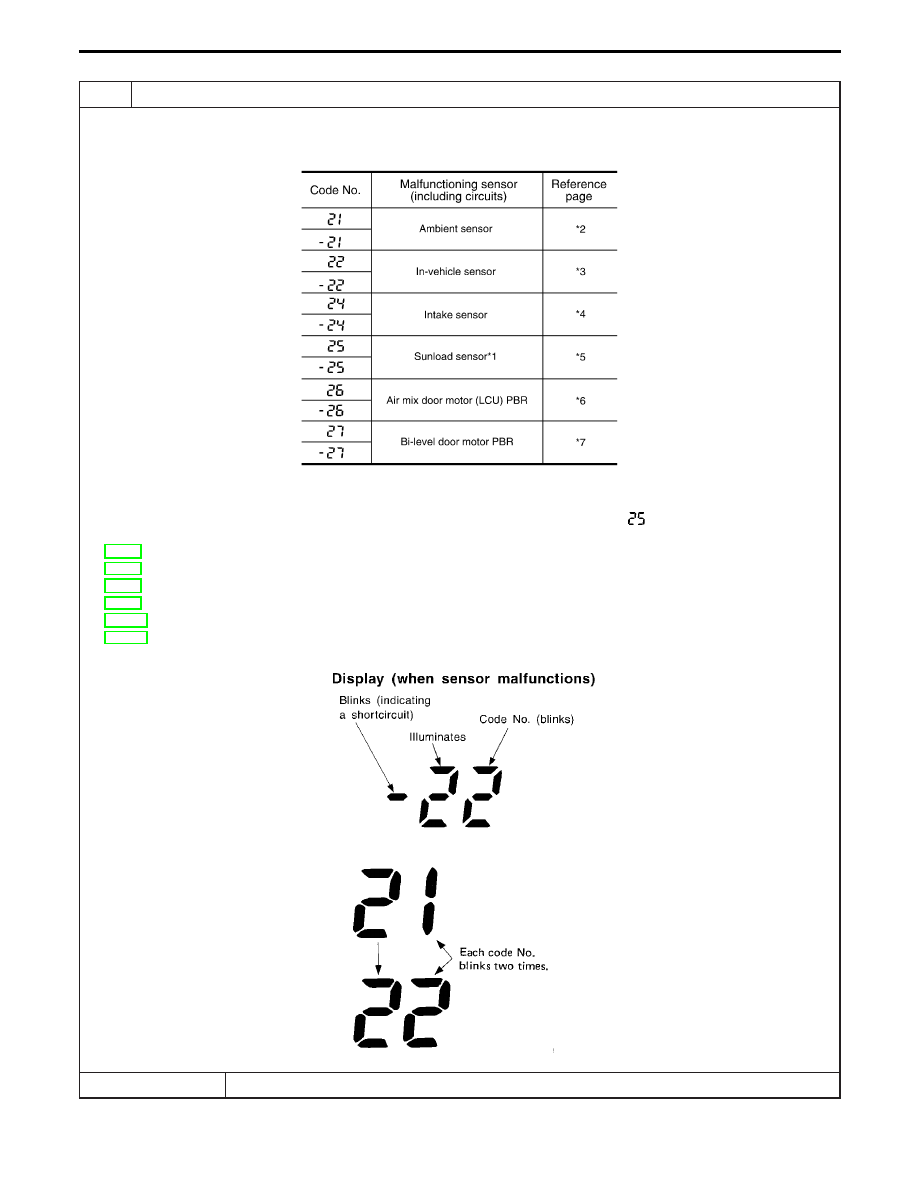

CHECK MALFUNCTIONING SENSOR
