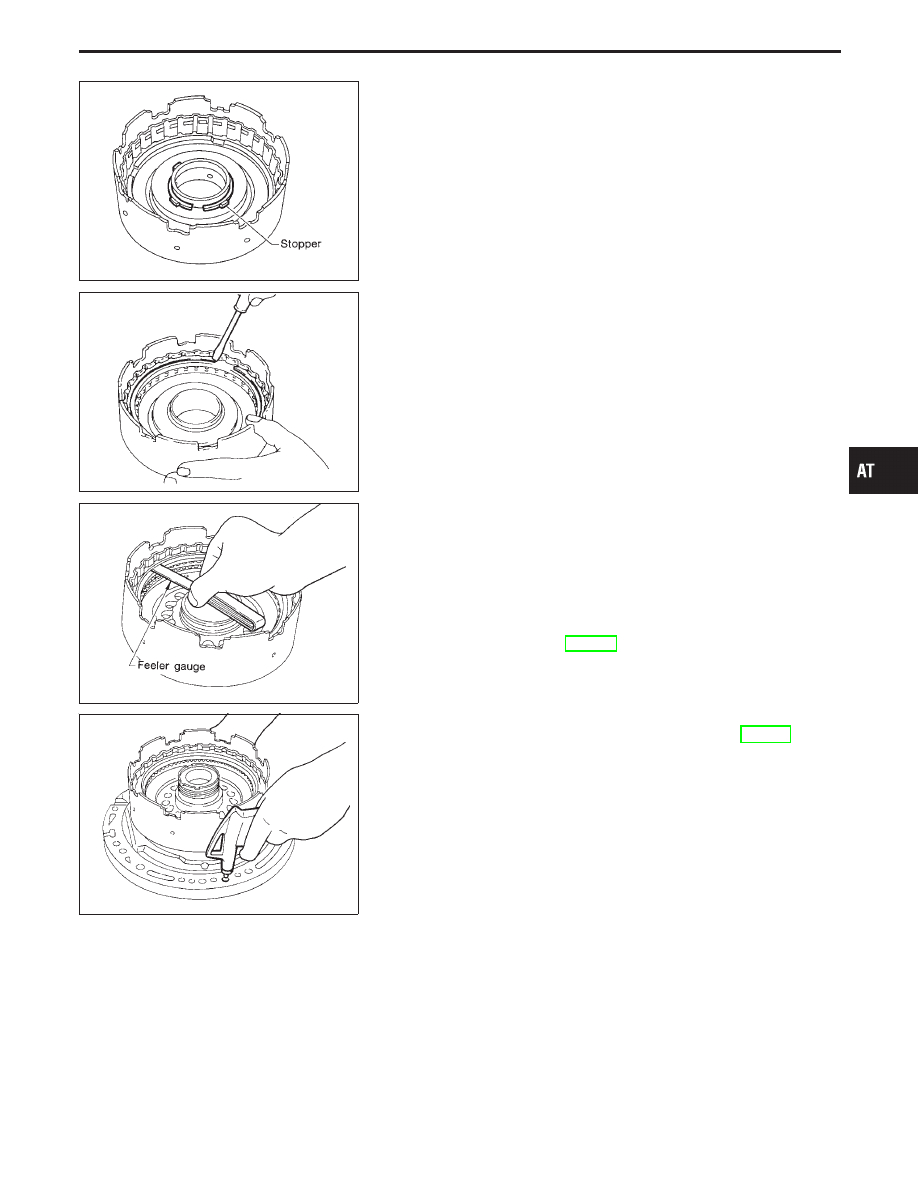

SAT850A

I

Do not align snap ring gap with spring retainer stopper.

5.

Install drive plates, driven plates, retaining plate and dish plate.

SAT842A

6.

Install snap ring.

SAT852A

7.

Measure clearance between retaining plate and snap ring. If
not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.6 - 0.9 mm (0.024 - 0.035 in)

Allowable limit

1.5 mm (0.059 in)

Retaining plate:

Refer to SDS, AT-278.

SAT841A

8.

Check operation of reverse clutch.
Refer to “DISASSEMBLY” in “Reverse Clutch”, AT-234.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-237

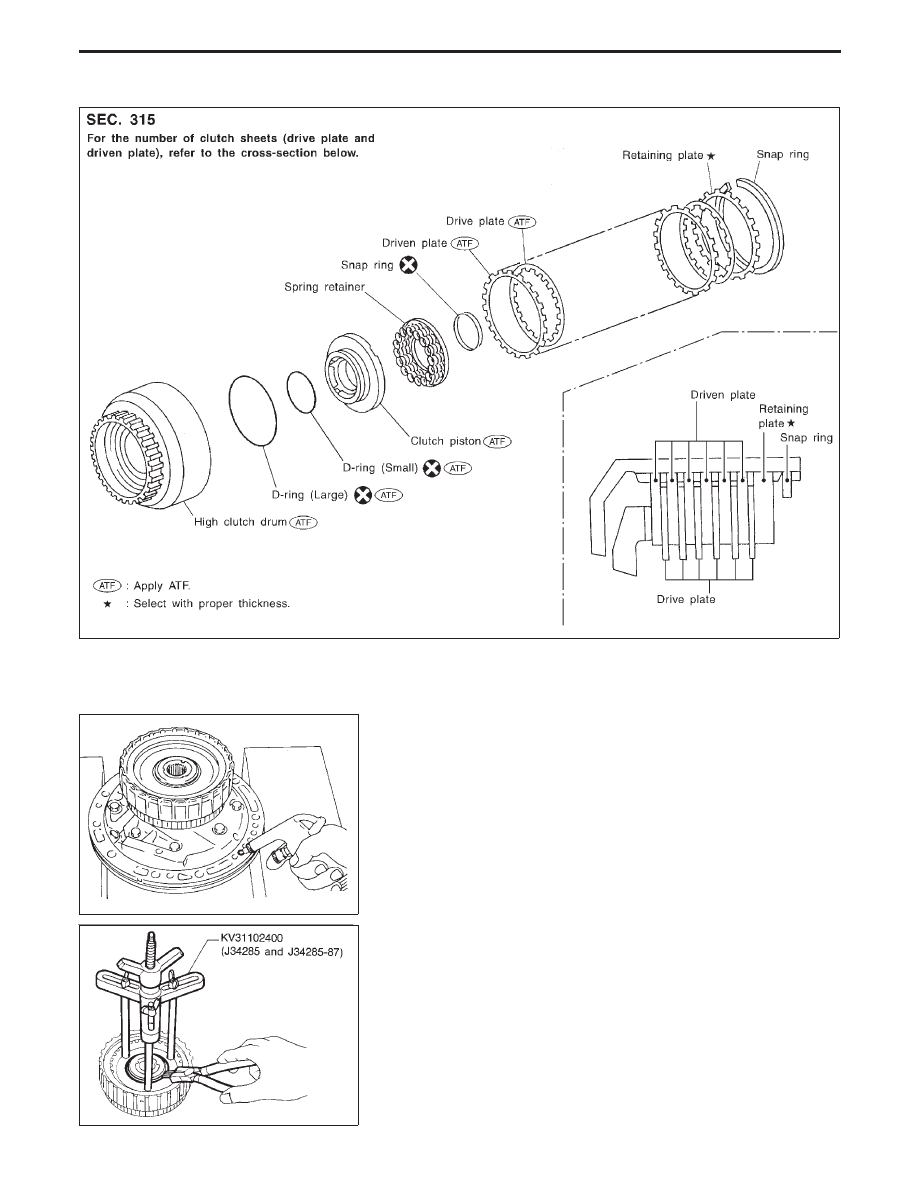

High Clutch

SAT478J

SAT854A

DISASSEMBLY AND ASSEMBLY

Service procedures for high clutch are essentially the same as
those for reverse clutch, with the following exception:

I

Check of high clutch operation

SAT488G

I

Removal and installation of return spring

REPAIR FOR COMPONENT PARTS

AT-238

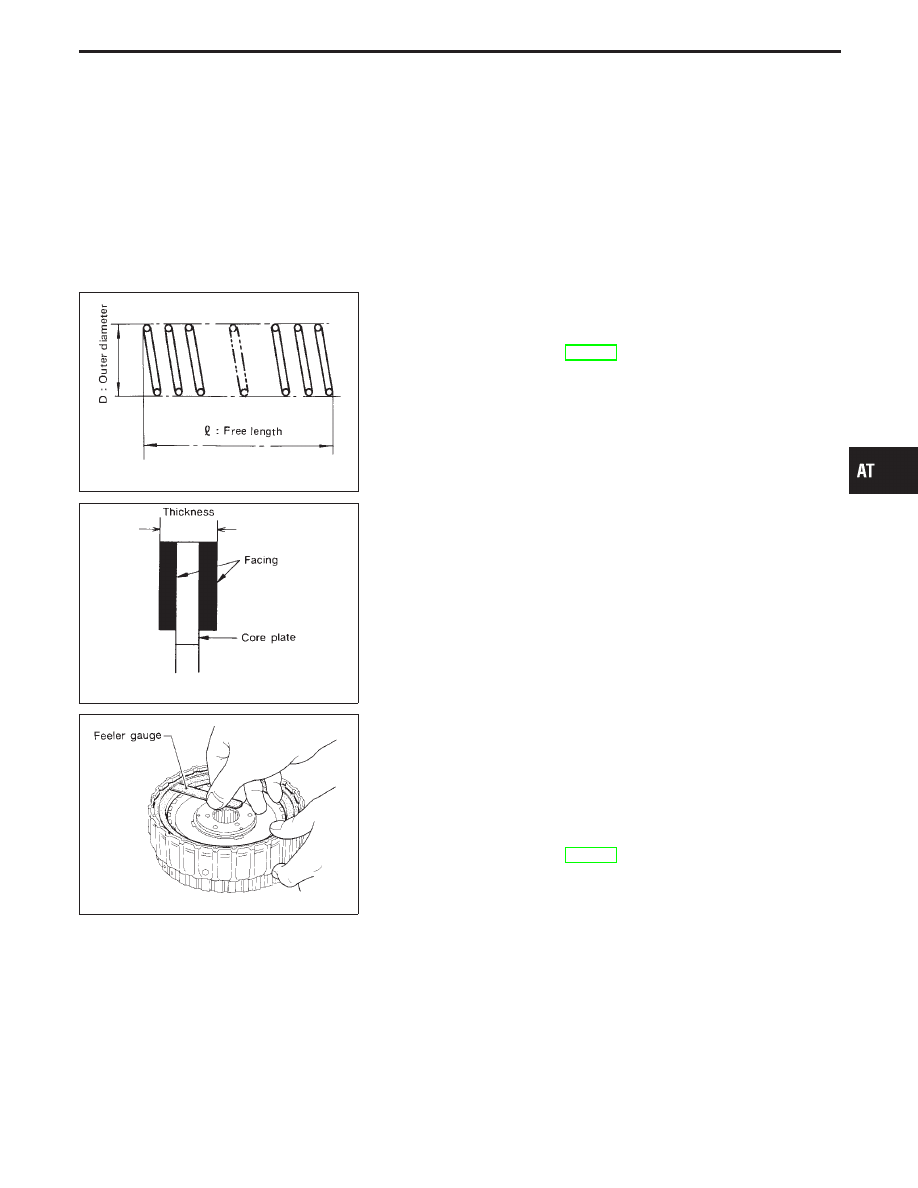

INSPECTION

High clutch snap ring and spring retainer

I

Check for deformation, fatigue or damage.

SAT829A

High clutch return springs

I

Inspection of high clutch return springs

Inspection standard:

Refer to SDS, AT-277.

SAT845A

I

Inspection of high clutch drive plate

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.4 mm (0.055 in)

SAT858A

I

Measurement of clearance between retaining plate and snap
ring

Specified clearance:

Standard

1.8 - 2.2 mm (0.071 - 0.087 in)

Allowable limit

3.4 mm (0.134 in)

Retaining plate:

Refer to SDS, AT-278.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-239

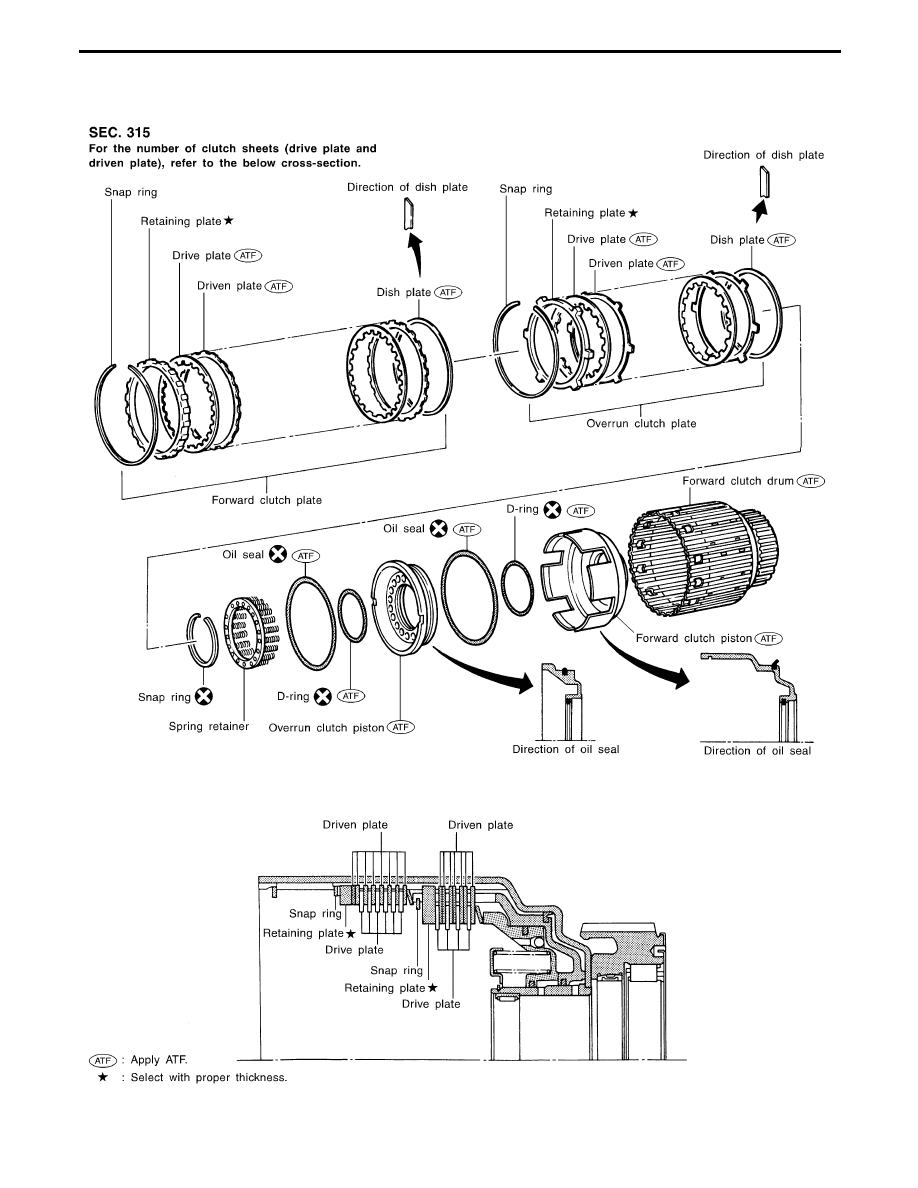

Forward and Overrun Clutches

SAT745J
