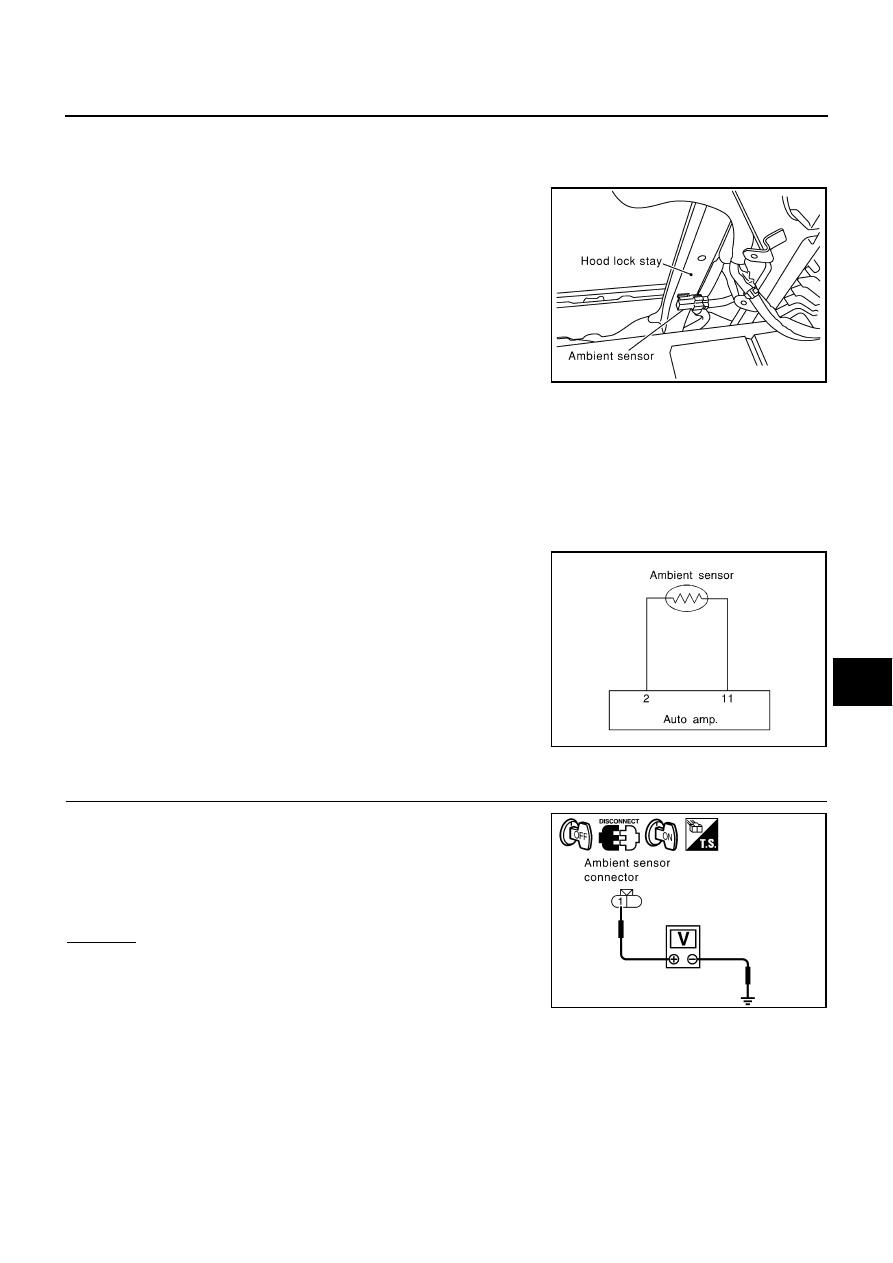

TROUBLE DIAGNOSIS

ATC-101

C

D

E

F

G

H

I

K

L

M

A

B

ATC

Ambient Sensor Circuit

AJS000CK

COMPONENT DESCRIPTION
Ambient Sensor

The ambient sensor is attached on the hood lock stay. It detects
ambient temperature and converts it into a resistance value which is
then input into the auto amp.

AMBIENT TEMPERATURE INPUT PROCESS

The auto amp. includes a processing circuit for the ambient sensor input. However, when the temperature
detected by the ambient sensor increases quickly, the processing circuit retards the auto amp. function. It only
allows the auto amp. to recognize an ambient temperature increase of 0.33

°

C (0.6

°

F) per 100 seconds.

As an example, consider stopping for a few minutes after high speed driving. Although the actual ambient tem-
perature has not changed, the temperature detected by the ambient sensor will increase. This is because the
heat from the engine compartment can radiate to the front grille area, location of the ambient sensor.

DIAGNOSTIC PROCEDURE FOR AMBIENT SENSOR

SYMPTOM: Ambient sensor circuit is open or shorted. (21 or

−

21 is

indicated on auto amp. As a result of conducting Self-diagnosis
STEP-2.)

1.

CHECK VOLTAGE BETWEEN AMBIENT SENSOR AND GROUND

1.

Disconnect ambient sensor connector.

2.

Turn ignition switch ON.

3.

Check voltage between ambient sensor harness connector E58
terminal 1 (G/W) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

RJIA0243E

RHA051GA

1 – Ground

: Approx. 5V

RJIA2017E

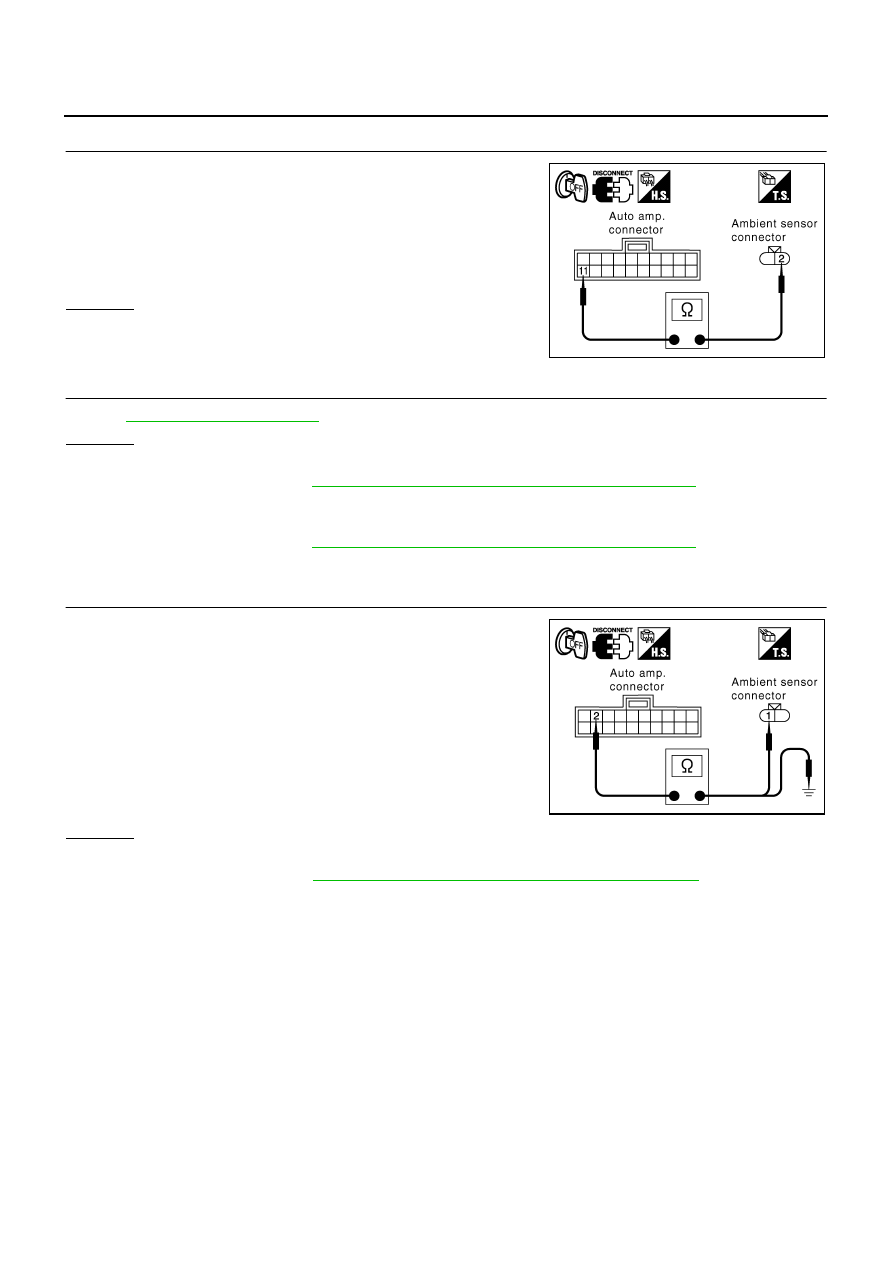

ATC-102

TROUBLE DIAGNOSIS

2.

CHECK CIRCUIT CONTINUITY BETWEEN AMBIENT SENSOR AND AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect auto amp. connector.

3.

Check continuity between ambient sensor harness connector
E58 terminal 2 (R/Y) and auto amp. harness connector M119
terminal 11 (R/Y).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK AMBIENT SENSOR

Refer to

ATC-103, "Ambient Sensor"

 .

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis

ATC-50, "FUNCTION CONFIRMATION PROCEDURE"

  and perform self-

diagnosis STEP-2. Confirm that code No. 20 is displayed.

NG

>> 1. Replace ambient sensor.

2. Go to self-diagnosis

ATC-50, "FUNCTION CONFIRMATION PROCEDURE"

  and perform self-

diagnosis STEP-2. Confirm that code No. 20 is displayed.

4.

CHECK CIRCUIT CONTINUITY BETWEEN AMBIENT SENSOR AND AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect auto amp. harness connector.

3.

Check continuity between ambient sensor harness connector
E58 terminal 1 (G/W) and auto amp. harness connector M119
terminal 2 (G/W).

4.

Check continuity between auto amp. harness connector M119
terminal 2 (G/R) and ground.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis

ATC-50, "FUNCTION CONFIRMATION PROCEDURE"

 and perform self-

diagnosis STEP-2. Confirm that code No. 20 is displayed.

NG

>> Repair harness or connector.

2 – 11

: Continuity should exist.

RJIA3057E

1 – 2

: Continuity should exist.

2 – Ground

: Continuity should not exist.

RJIA3058E

TROUBLE DIAGNOSIS

ATC-103

C

D

E

F

G

H

I

K

L

M

A

B

ATC

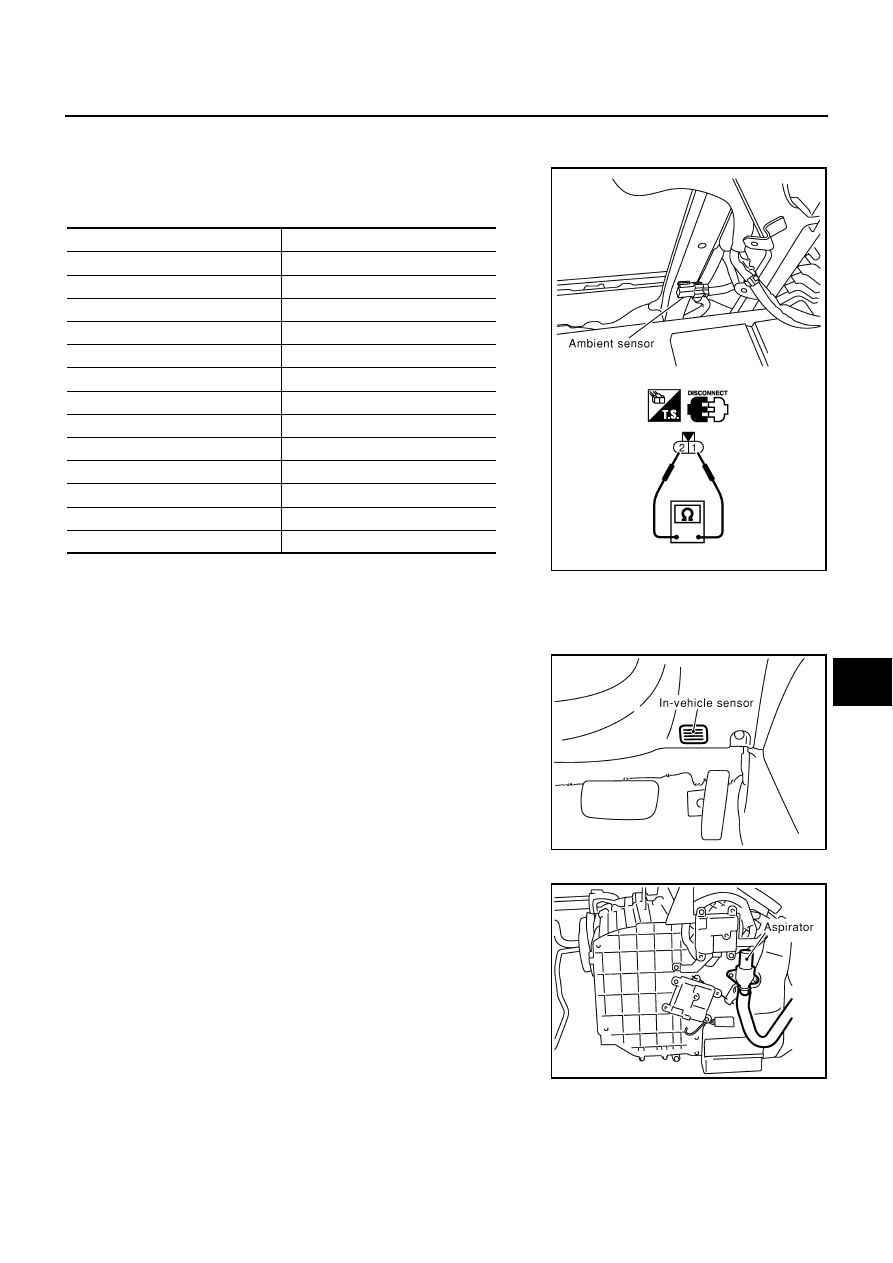

COMPONENT INSPECTION
Ambient Sensor

After disconnecting ambient sensor harness connector E58, mea-
sure resistance between terminals 2 and 1 at sensor side, using the
table below.

If NG, replace ambient sensor.

In-Vehicle Sensor Circuit

AJS000CL

COMPONENT DESCRIPTION
In-Vehicle Sensor

The in-vehicle sensor is located on instrument lower panel. It con-
verts variations in temperature of compartment air drawn from the
aspirator into a resistance value. It is then input into the auto amp.

Aspirator

The aspirator is located on driver's side of heater & cooling unit. It
produces vacuum pressure due to air discharged from the heater &
cooling unit, continuously taking compartment air in the aspirator.

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

12.73

−

10 (14)

9.92

−

5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

RJIA0247E

RJIA0248E

RJIA0249E

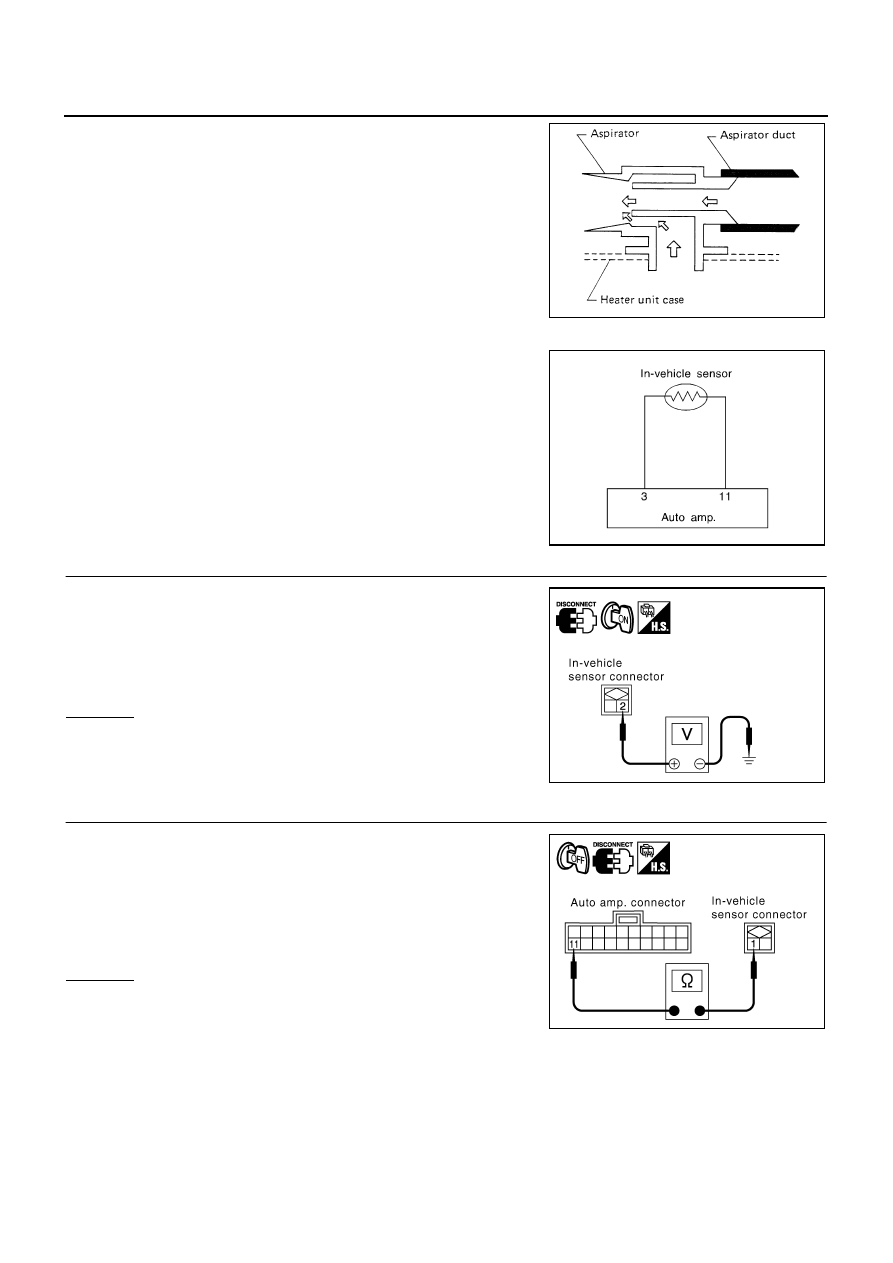

ATC-104

TROUBLE DIAGNOSIS

DIAGNOSTIC PROCEDURE FOR IN-VEHICLE SENSOR

SYMPTOM: In-vehicle sensor circuit is open or shorted. (22 or

−

22 is

indicated on auto amp. as a result of conducting Self-diagnosis
STEP-2.)

1.

CHECK VOLTAGE BETWEEN IN-VEHICLE SENSOR AND GROUND

1.

Disconnect in-vehicle sensor connector.

2.

Turn ignition switch ON.

3.

Check voltage between in-vehicle sensor harness connector
M68 terminal 2 (LG/B) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

2.

CHECK CIRCUIT CONTINUITY BETWEEN IN-VEHICLE SENSOR AND AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect auto amp. connector.

3.

Check continuity between in-vehicle sensor harness connector
M68 terminal 1 (R/Y) and auto amp. harness connector M119
terminal 11 (R/Y).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

RHA482A

RHA056GB

2 – Ground

: Approx. 5V

RJIA3060E

1 – 11

: Continuity should exist.

RJIA3061E
