INTERIOR ROOM LAMP

LT-269

C

D

E

F

G

H

I

J

L

M

A

B

LT

●

to vanity mirror lamp LH and RH terminals 2

●

through grounds M16 and M70.

And power is supplied

●

through BCM terminal 41

●

to vanity mirror lamp (LH and RH) terminals 1.

ROOM LAMP TIMER OPERATION

BCM controls applicable lamps to illuminate for 15 seconds (can be set maximum 30 seconds) by timer oper-
ation under following conditions. BCM also controls applicable lamps to brighten for 1 second (can be set max-
imum 5 seconds) when turned ON, or to dim for 3 seconds (can be set maximum 5 seconds) when turned
OFF. (Timer operating time and dimming/brightening time can be changed with CONSULT-II. Refer to

LT-283,

"WORK SUPPORT (INT LAMP)"

 .) This control operates as follows.

Applicable lamps

●

Room lamp system: map lamp, foot lamp (driver side and passenger side) and personal lamp (rear LH
and rear RH).

BCM controls room lamp timer operation under following condition.

●

Condition 1: Door lock state changes.*
BCM judges as the door lock is unlocked under either case below.

–

The Intelligent Key unit sends door lock/unlock trunk open request signal (driver side unlock or passenger
side unlock) to BCM through CAN communication line by unlock operation of intelligent key, outside key
antenna and front door request switch (driver side) or outside key antenna and front door request switch
(passenger side).

–

Key cylinder switch state (unlock) signal is sent to BCM through power window serial link when front door
lock assembly (driver side) (key cylinder switch) is unlocked (ON) by power window main switch unlock
operation.

And fulfills all the conditions below.

–

The engine switch (push switch) is OFF.

–

All the doors are closed.

*: This setting can be changed by CONSULT-II. Refer to

LT-283, "WORK SUPPORT (INT LAMP)"

 .

●

Condition 2: Any door switch state changes.*
The BCM terminal value of operated door switch is changed when any door is opened and then closed.
From that BCM judges as the door is opened and then closed.

And fulfills all the conditions below.

–

The engine switch (push switch) is OFF.

–

All the doors are closed.

*: This setting can be changed by CONSULT-II. Refer to

LT-283, "WORK SUPPORT (INT LAMP)"

 .

●

Condition 3: Engine switch (push switch) state changes.*
The Intelligent Key unit judges as the engine switch (push switch) is OFF and sends push-button ignition
switch (push switch) signal to PDU (power distribution unit) when push-button ignition switch (push
switch) turned OFF. Then PDU (power distribution unit) turns OFF, IGN power supply and ACC power
supply.

And fulfills the conditions below.

–

All the doors are closed.

*:This setting can be changed by CONSULT-II. Refer to

LT-283, "WORK SUPPORT (INT LAMP)"

 .

NOTE:
When timer operation signal is input during former timer operation, BCM goes for latter timer operation.

LT-270

INTERIOR ROOM LAMP

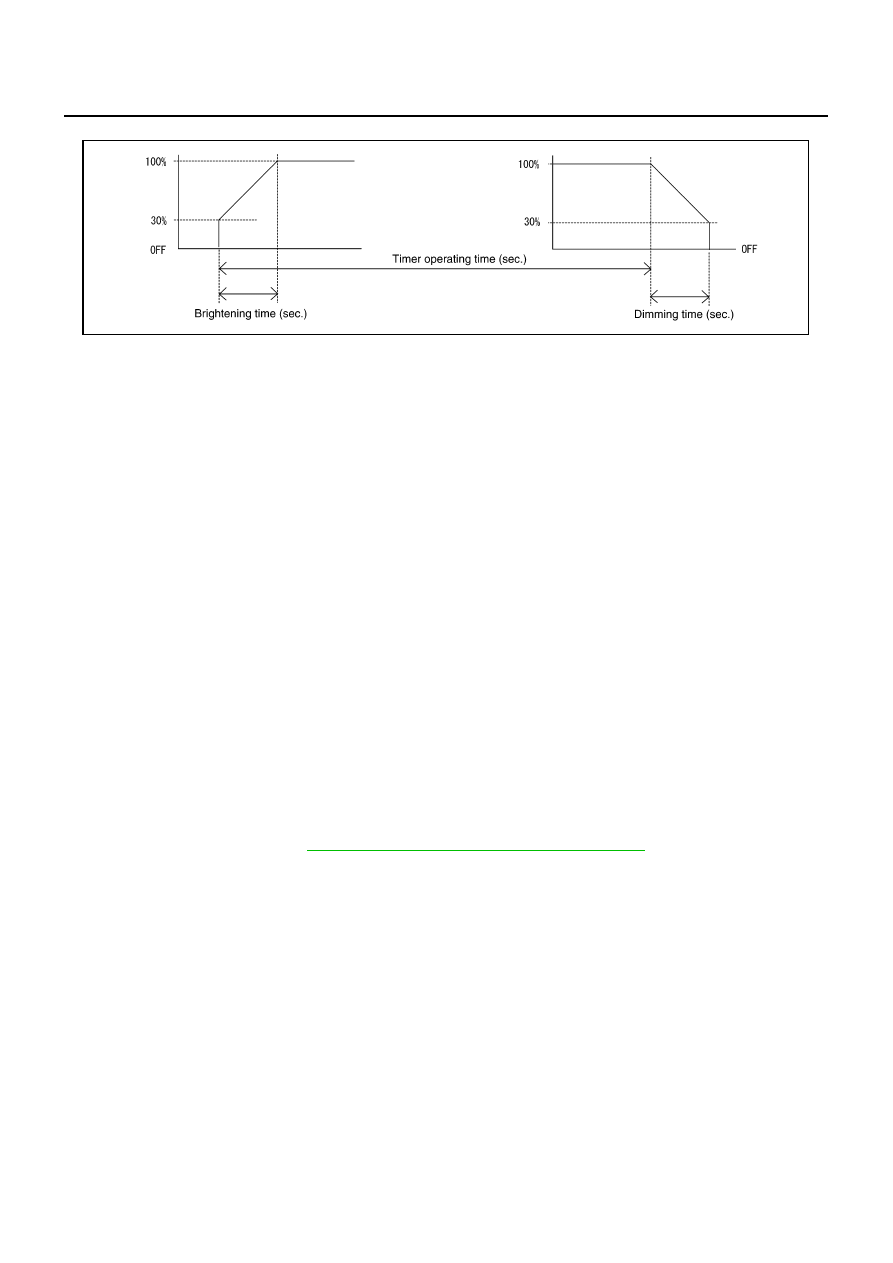

ROOM LAMP TIMER OPERATING TIME

CONDITIONS FOR CANCELING TIMER

Timer operation is cancelled in any of the following conditions.

●

Driver door is locked.

●

Any door is opened.

●

Turn ignition switch is ACC or ON.

ROOM LAMP TIMER INAPPLICABLE LAMPS OPERATION

●

Step lamp system: step lamp (driver side, passenger side, rear LH and rear RH) and kicking plate illumi-
nation (driver side and passenger side).
Step lamp system lamps are ON/OFF linked with any door (driver side, passenger side, rear LH and rear
RH) opened and then closed.

●

Vanity mirror lamp LH and RH.
Operated side vanity mirror lamp is ON/OFF linked with vanity mirror opened and then closed.

●

Trunk room lamp (lower) and trunk room lamp (upper).
Trunk room lamps (lower and upper) are ON/OFF linked with trunk opened and then closed.

INTERIOR ROOM LAMP BATTERY SAVER FUNCTION

Applicable lamps

●

Room lamp system: map lamp, foot lamp (driver side and passenger side) and personal lamp (rear LH
and rear RH).

●

Step lamp system: step lamp (driver side, passenger side, rear LH and rear RH) and kicking plate illumi-
nation (driver side and passenger side).

●

Vanity mirror lamp LH and RH.

●

Trunk room lamp (lower) and trunk room lamp (upper).

If the any applicable lamp is left illuminated, BCM turns OFF the battery saver output power supply 30 or 60
minutes to prevent run down of the battery. (Factory setting time is 30 minutes. And timer setting can be
changed by CONSULT-II. Refer to

LT-285, "WORK SUPPORT (BATTERY SAVER)"

 .)

●

When the push-button ignition switch (push switch) is turned from ON to OFF, the timer is activated.

●

If any of the following door switch signal condition is changed with the push-button ignition switch (push
switch) in OFF position, the timer is activated when the change is occurred.

Door switch signals (driver side, passenger side, rear LH and RH), front door lock assembly (driver side) (key
cylinder switch) signal and Intelligent Key unlock signal.
