REAR FINAL DRIVE ASSEMBLY

RFD-21

C

E

F

G

H

I

J

K

L

M

A

B

RFD

2.

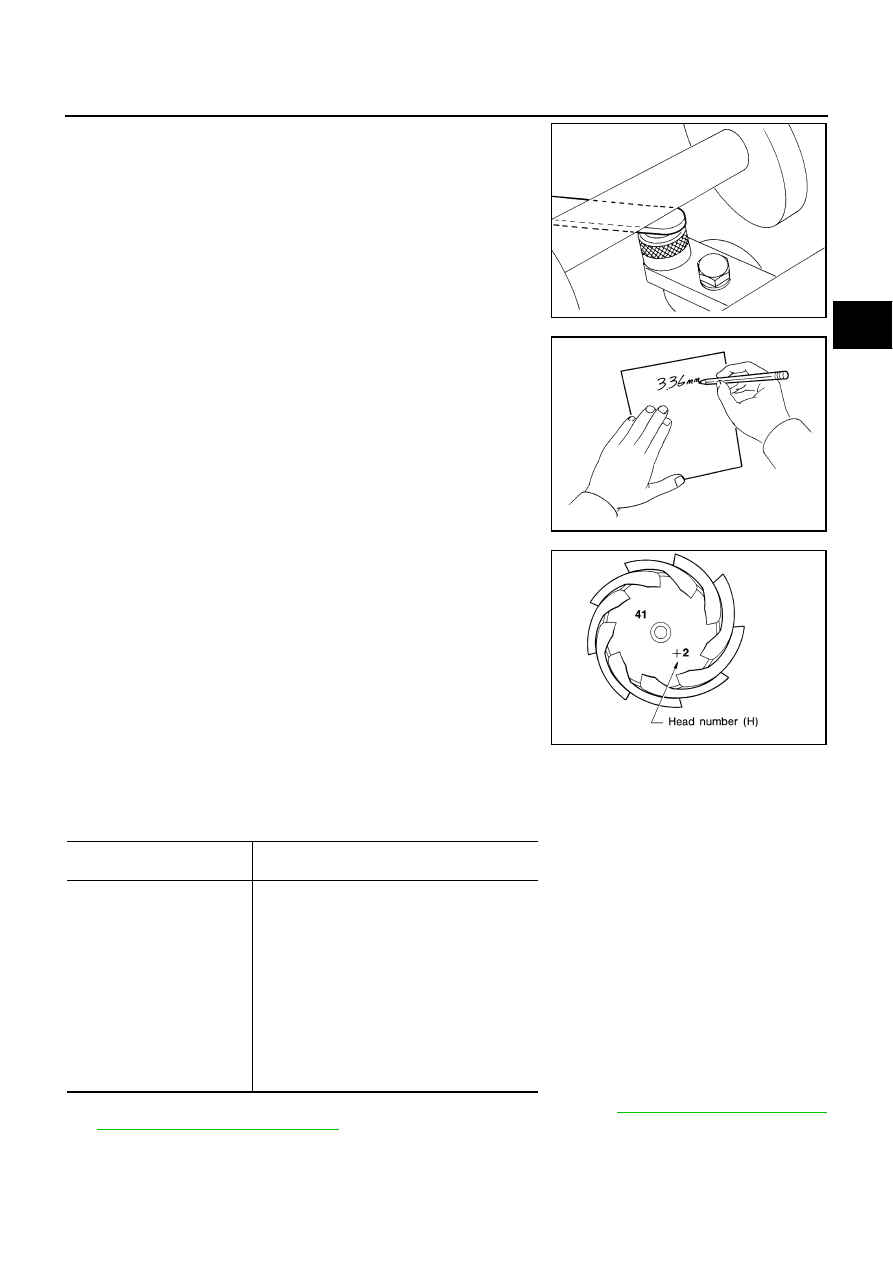

Select the correct standard pinion height adjusting washer thick-
ness. Select by using a standard gauge of 3 mm (0.12 in) and
your J34309-101 feeler gauge. Measure the distance between
the J34309-11 pinion height adapter including the standard
gauge and the arbor.

3.

Write down your exact measurement (the value of feeler gauge).

4.

Correct the pinion height washer size by referring to the “pinion
head number”.

There are two numbers painted on the drive pinion. The first one refers to the drive pinion and ring gear as a
matched set. This number should be the same as the number on the ring gear. The second number is the “pin-
ion head height number”. It refers to the ideal pinion height from standard for quietest operation. Use the fol-
lowing chart to determine the correct pinion height washer.

5.

Select the correct Drive pinion height adjusting washer as follows. Refer to

RFD-29, "AVAILABLE PINION

HEIGHT ADJUSTING WASHERS"

 .

SPD204A

SPD775

SPD542

Pinion head height number

Add or remove from the standard
pinion height washer thickness measurement

- 6
- 5
- 4
- 3
- 2
- 1

0

+1
+2
+3
+4
+5
+6

Add 0.06 mm (0.0024 in)
Add 0.05 mm (0.0020 in)
Add 0.04 mm (0.0016 in)
Add 0.03 mm (0.0012 in)
Add 0.02 mm (0.0008 in)
Add 0.01 mm (0.0004 in)
Use the selected washer thickness
Subtract 0.01 mm (0.0004 in)
Subtract 0.02 mm (0.0008 in)
Subtract 0.03 mm (0.0012 in)
Subtract 0.04 mm (0.0016 in)
Subtract 0.05 mm (0.0020 in)
Subtract 0.06 mm (0.0024 in)

RFD-22

REAR FINAL DRIVE ASSEMBLY

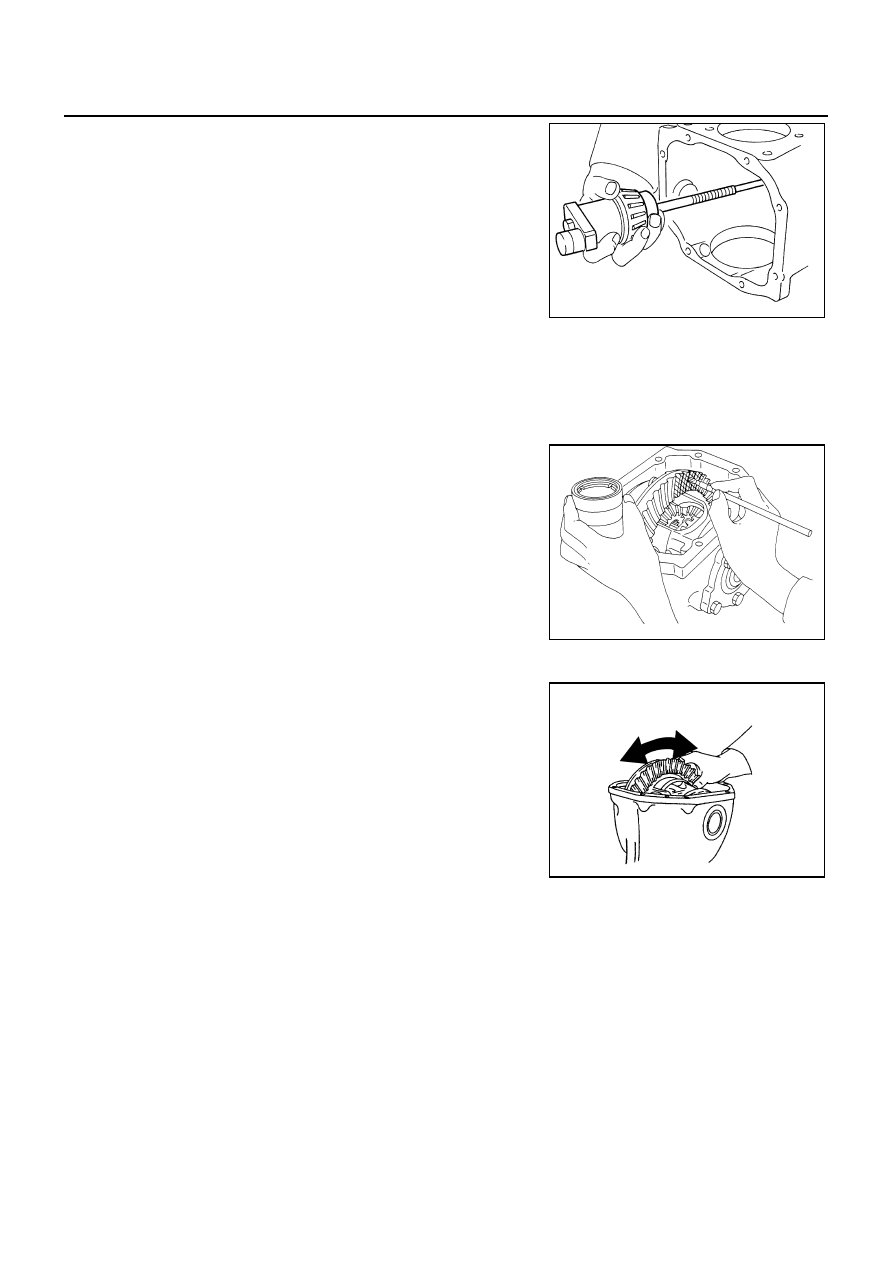

6.

Remove the J34309 pinion preload shim selector Tool from the
final drive housing. Then disassemble to retrieve the pinion
bearings.

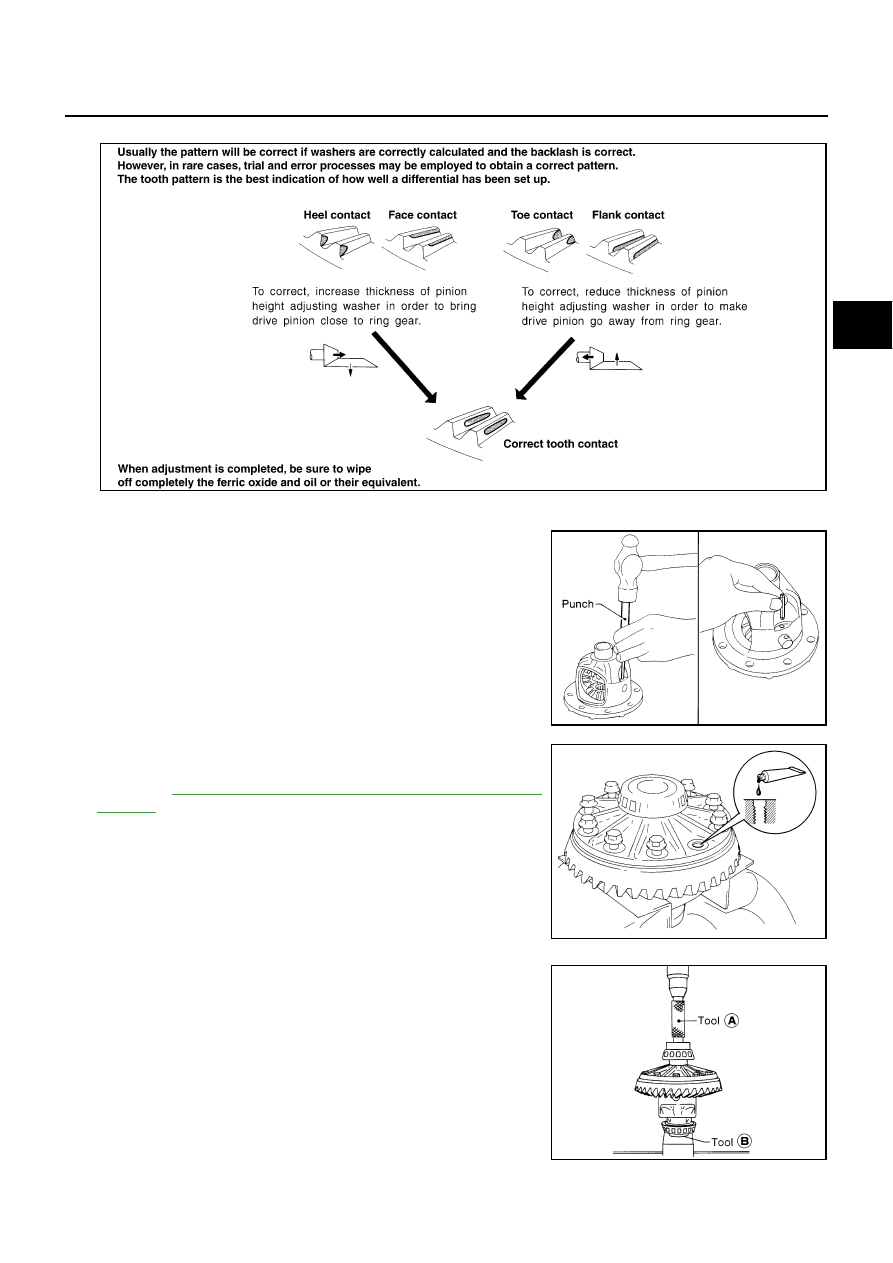

TOOTH CONTACT

Checking gear tooth contact pattern is necessary to verify correct relationship between ring gear and drive pin-
ion.
Ring gears which are not positioned in proper arrangement may be noisy and/or have a short life. Check gear
tooth contact pattern to obtain the best contact for low noise and long life.

1.

Thoroughly clean ring gear and drive pinion teeth.

2.

Lightly apply a mixture of powdered ferric oxide and oil or the
equivalent. Apply it to 3 or 4 teeth of ring gear drive side.

3.

Hold companion flange steady by hand and rotate the ring gear
in both directions.

SPD205A

SPD357

SDIA0813E

REAR FINAL DRIVE ASSEMBLY

RFD-23

C

E

F

G

H

I

J

K

L

M

A

B

RFD

ASSEMBLY OF DIFFERENTIAL CASE ASSEMBLY

1.

Install pinion mate shaft lock pin with a punch.
Make sure lock pin is flush with case.

2.

Place differential case on ring gear.

3.

Apply genuine medium strength locking sealant or equivalent.
Refer to

MA-11, "RECOMMENDED FLUIDS AND LUBRI-

CANTS"

  to ring gear bolts, and install them.

4.

Press-fit side bearing inner race on differential case with Tool.

SDIA0821E

SPD030

SPD554

Tool number

: A KV38100300 (J25523)

: B ST33061000 (J18107-2)

SPD353

RFD-24

REAR FINAL DRIVE ASSEMBLY

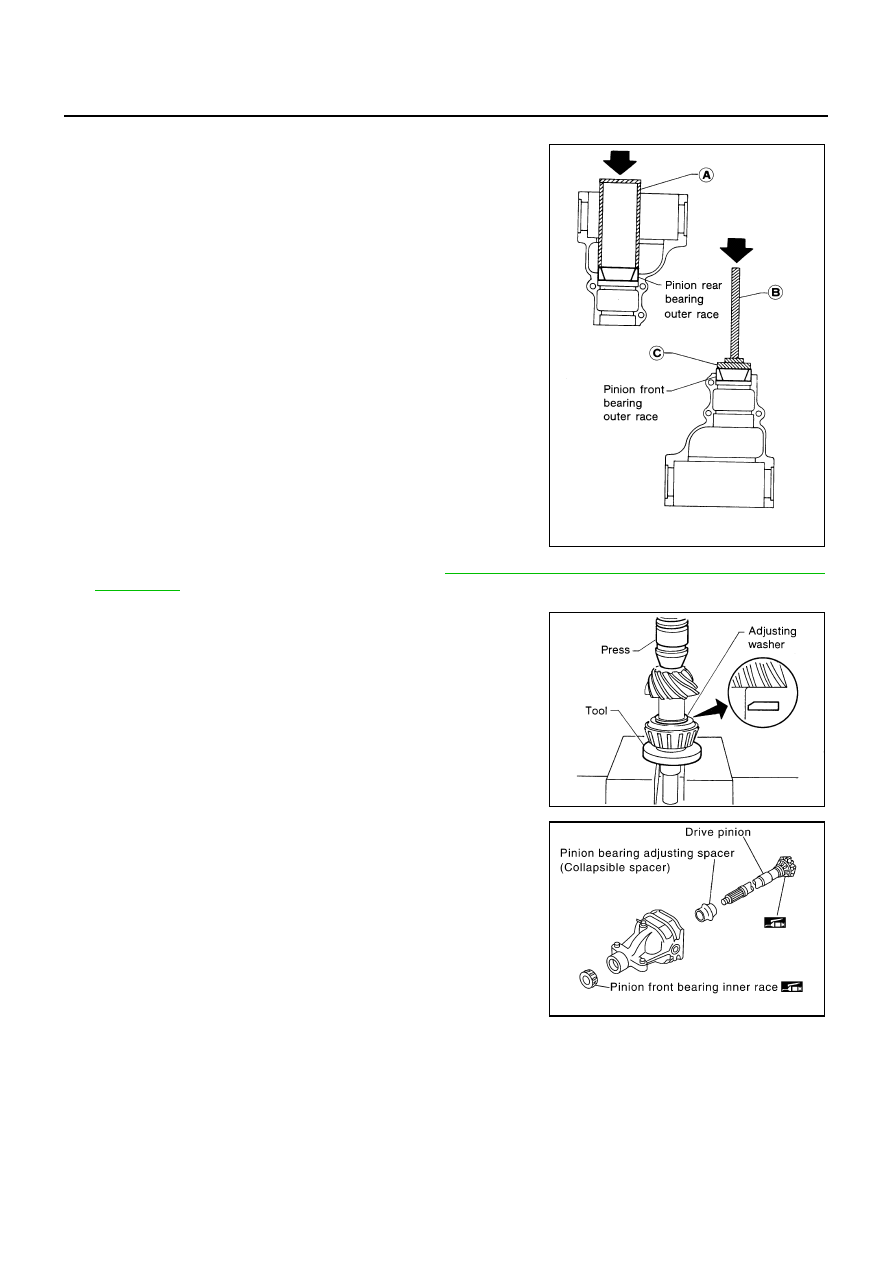

INSTALLATION OF DRIVE PINION ASSEMBLY

1.

Press-fit front and rear bearing outer races with Tools.

2.

Select pinion height adjusting washer. Refer to

RFD-29, "AVAILABLE PINION HEIGHT ADJUSTING

WASHERS"

3.

Install selected pinion height adjusting washer in drive pinion.
Using press and Tool, press-fit pinion rear bearing inner race
into it.

4.

Set drive pinion assembly (as shown in figure) in differential car-
rier and install drive pinion, with press and suitable tool.
Stop when drive pinion touches bearing.
Apply multi-purpose grease to pinion rear bearing inner race
and pinion front bearing inner race.

Tool number

: A Suitable tool

: B ST30611000 (J25742-1)

: C ST30613000 (J25742-3)

SPD992

Tool number

: ST30901000 ( – )

SPD377

SDIA0826E
