REMOVAL AND INSTALLATION

ACS-105

[ICC]

C

D

E

F

G

H

I

J

L

M

A

B

ACS

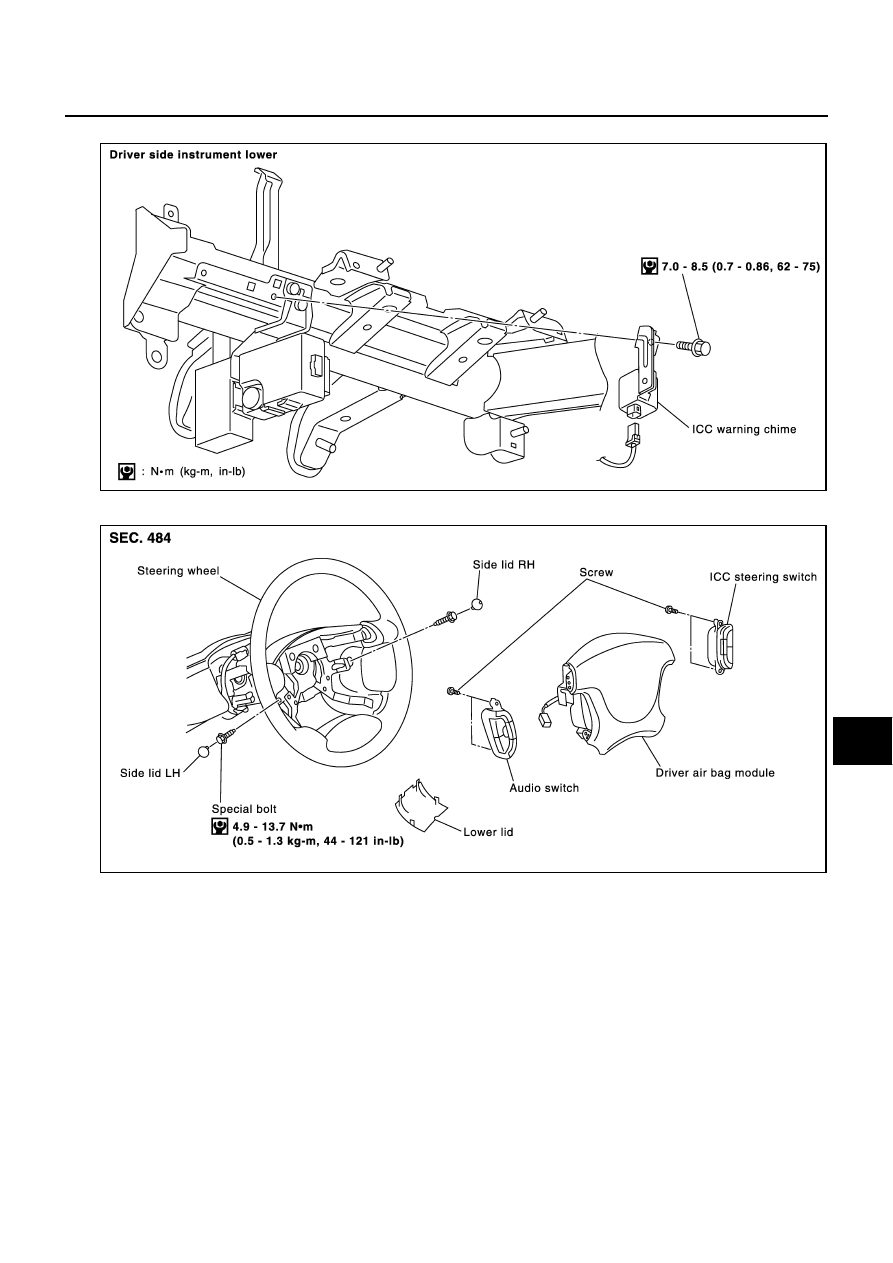

ICC Warning Chime

EKS003QJ

ICC Steering Switch

EKS003QK

SKIA1252E

SKIA1253E

ACS-106

[ICC]

REMOVAL AND INSTALLATION

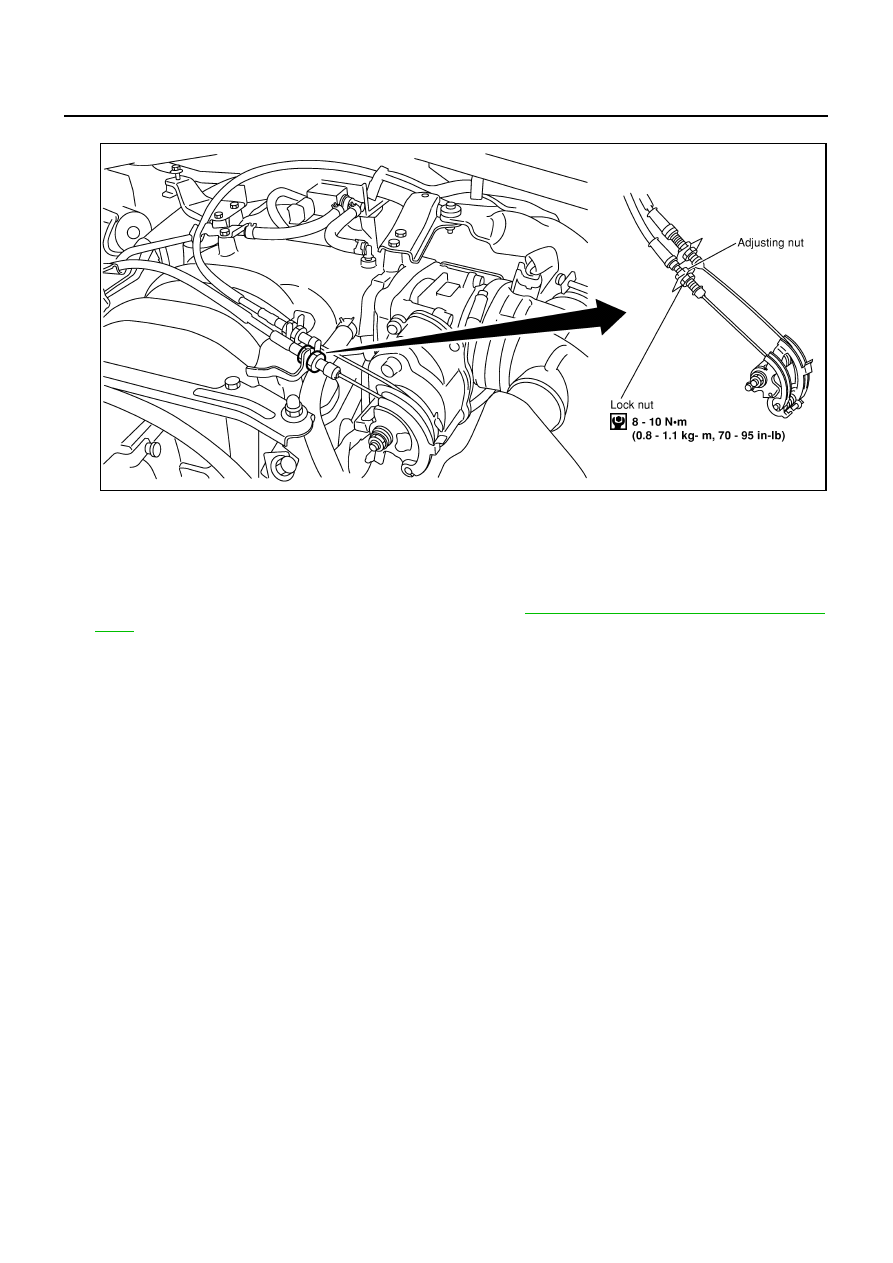

ASCD Wire Adjustment

EKS003QL

CAUTION:

●

Be careful not to twist ASCD wire when removing it.

●

Do not tense ASCD wire excessively during adjustment.

Adjust the tension of ASCD wire in the following manner.

1.

Loosen lock nut and adjusting nut.

2.

Make sure that accelerator wire is properly adjusted. Refer to

ACC-2, "ACCELERATOR CONTROL SYS-

TEM"

 .

3.

Tighten adjusting nut just until throttle drum starts to move.

4.

Loosen adjusting nut again 1/2 to 1 turn.

5.

Tighten lock nut to specified torque holding the adjusting nut.

PBIC0226E

SERVICE DATA AND SPECIFICATIONS (SDS)

ACS-107

[ICC]

C

D

E

F

G

H

I

J

L

M

A

B

ACS

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Standard and Limit

EKS005QA

Tightening torque

EKS005QB

                                                                                                                                                                                  Unit: N·m (kg-m, ft-lb)
                                                                                                                                                                                  Unit: N·m (kg-m, in-lb)*

Turning back of ASCD cable adjusting nut

1/2 - 1.0 turns (From position throttle drum just starts to move)

ACSD cable lock nut

                                 8 - 10 (0.8 - 1.1, 70 - 95)*

ASCD actuator

Bolt

                             4.4 - 5.8 (0.45 -  0.59, 39 - 51)*

Nut

                              10.8 - 13.7 (1.1 - 1.3, 8 - 10)

ICC unit

                             7.0 - 9.5 (0.70 - 0.97, 62 - 84)*
