GPS (Global Positioning System)

NHEL0296S0103

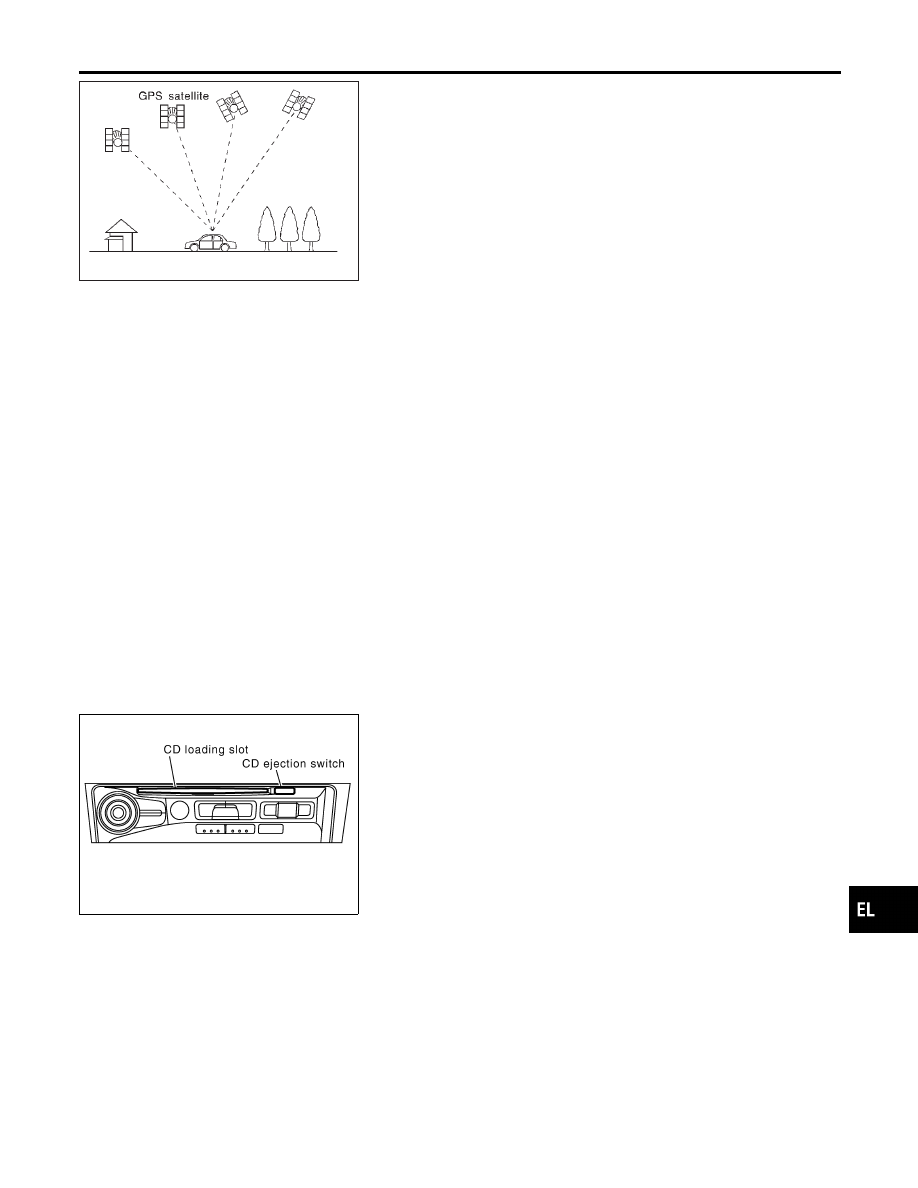

GPS is the global positioning system developed and operated by
the US Department of Defense. GPS satellites (NAVSTAR) trans-
mit radio waves and orbit around the earth at an altitude of approxi-
mately 21,000 km (13,000 miles).
GPS receiver calculates the three-dimensional position of the
vehicle (latitude, longitude, and altitude from the sea level) by the
time difference of the radio wave arriving from more than four GPS
satellites (three-dimensional positioning).
When the radio wave is received from only three GPS satellites, the
two-dimensional position (latitude and longitude) is calculated,
using the altitude from the sea level data calculated by using four
GPS satellites (two-dimensional positioning).

Positioning capability is degraded in the following cases.

I

In two-dimensional positioning, when the vehicle’s altitude
from the sea level changes, the precision becomes lower.

I

The location detection performance can have an error of about
100 m (300 ft) even in three-dimensional positioning with high
precision. Because the precision is influenced by the location
of GPS satellites used for positioning, the location detection
performance may drop depending on the location of GPS sat-
ellites.

I

When the radio wave from GPS satellites cannot be received,
for example, when the vehicle is in a tunnel, in a parking lot
inside building, under an elevated superhighway or near strong
power lines, the location may not be detected. Turbulent/
electric weather conditions may also affect positioning perfor-
mance. If something is placed on the antenna, the radio wave
from GPS satellites may not be received.

SEL630X

COMPONENT DESCRIPTION

NHEL0296S02

NAVI Control Unit

NHEL0296S0201

I

The gyro (angular speed sensor) and the CD-ROM drive are
built-in units that control the navigation functions.

I

Signals are received from the gyro, the vehicle speed sensor,
and the GPS antenna. Vehicle location is determined by com-
bining this data with the data contained in the CD-ROM map.
Locational information is shown on liquid crystal display panel.

CD-ROM Driver

NHEL0296S0202

Maps, traffic control regulations, and other pertinent information
can be easily red from the CD-ROM disc.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

System Description (Cont’d)

EL-397

Map CD-ROM

NHEL0296S0203

I

The map CD-ROM has maps, traffic control regulations, and
other pertinent information.

I

To improve CD-ROM map matching and route determination
functions, the CD-ROM uses an exclusive Nissan format.
Therefore, the use of a CD-ROM provided by other manufac-
turers cannot be used.

SEL690V

Gyro (Angular Speed Sensor)

NHEL0296S0204

I

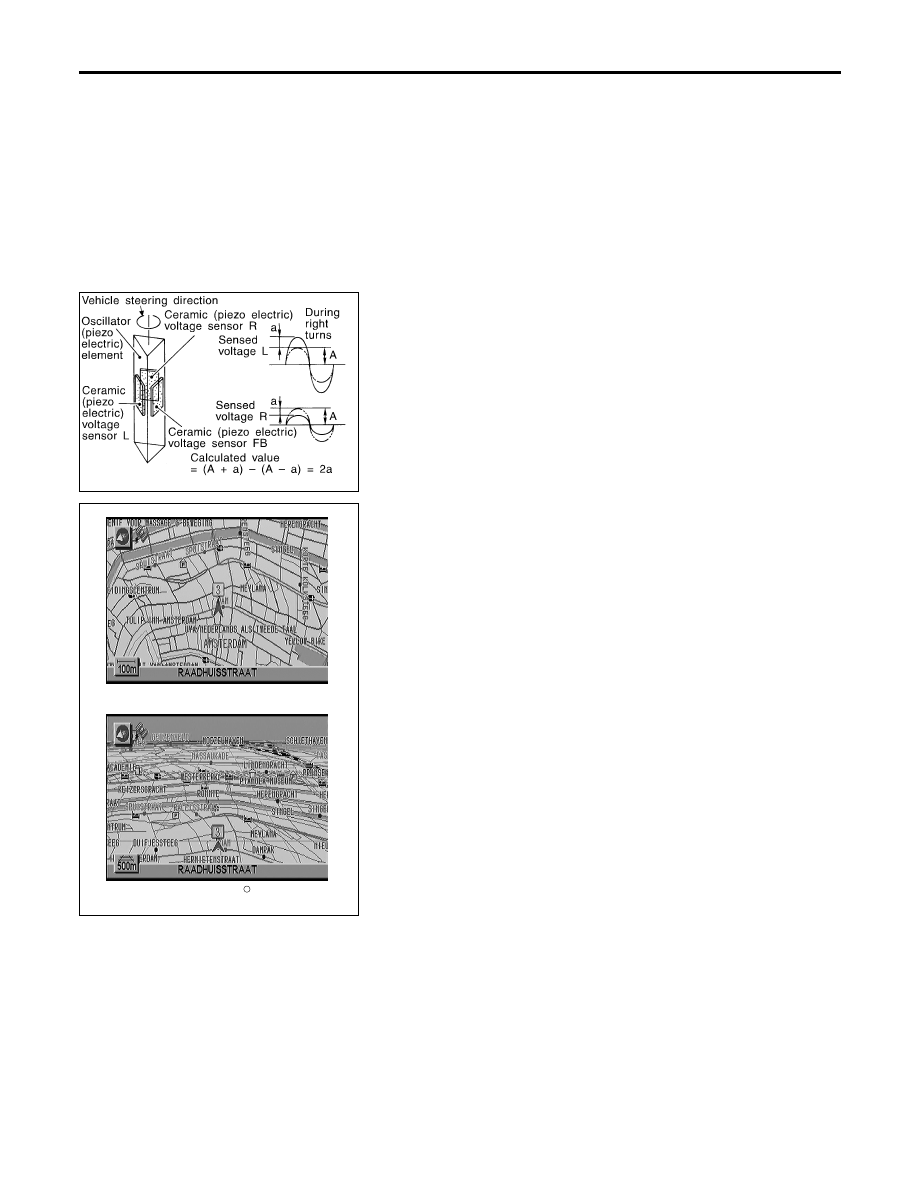

The oscillator gyro sensor is used to detect changes in vehicle
steering angle.

I

The oscillator gyro periodically senses oscillatory variation at
the oscillation terminals. This variation is caused by changes
in the vehicle angular velocity. Voltage variations are sensed
by ceramic voltage sensors at the left and right sides of the
terminals. Vehicle angular velocity corresponds directly with
these changes in voltage.

I

The gyro is built into the navigation (NAVI) control unit.

MAP DISPLAY

BIRDVIEW

R

SEL524X

BIRDVIEW

T

NHEL0296S0205

The BIRDVIEW

T

provides a detailed and easily seen display of

road conditions covering the vehicle’s immediate to distant area.

NAVIGATION SYSTEM

System Description (Cont’d)

EL-398

SEL691V

Description

NHEL0296S0206

I

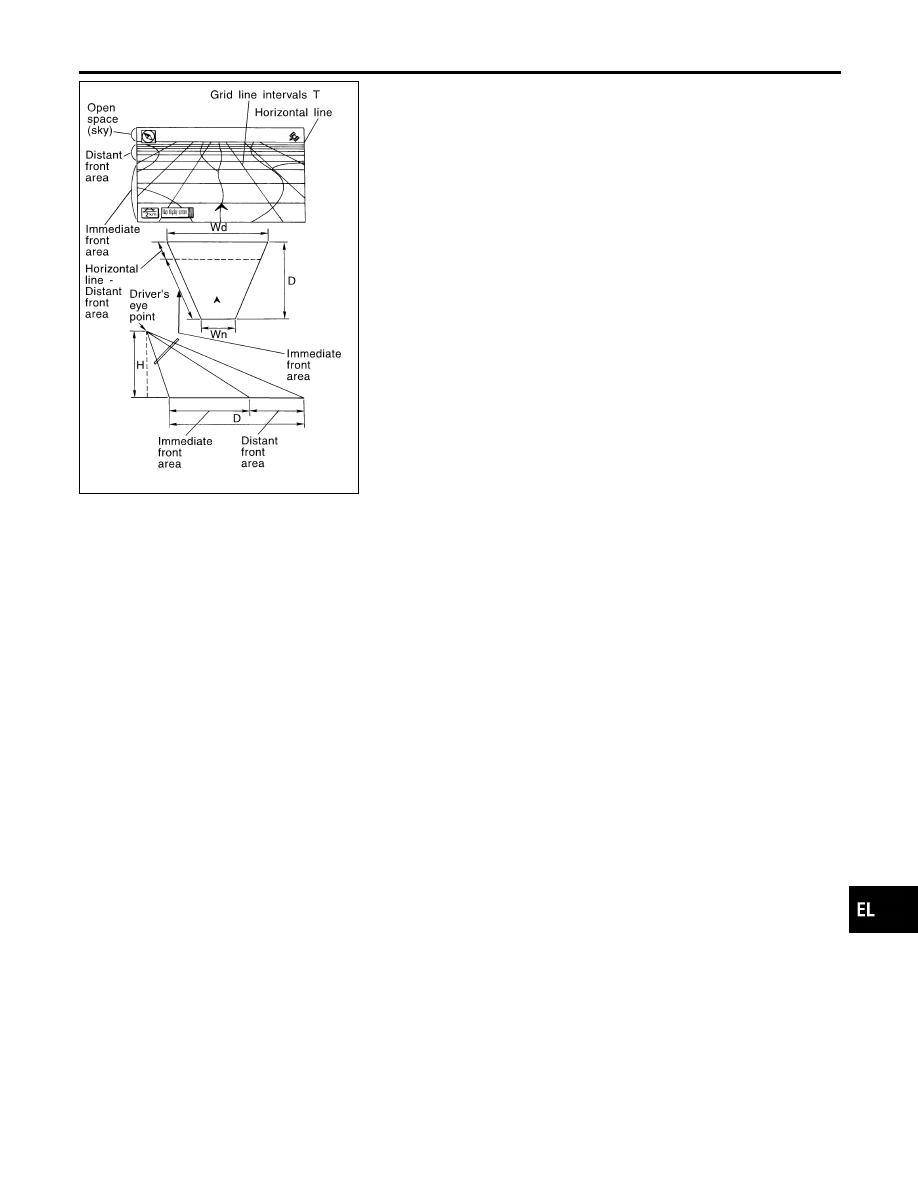

Display area: Trapezoidal representation showing approximate
distances (Wn, D, and Wd).

I

Ten horizontal grid lines indicate display width while six verti-
cal grid lines indicate display depth and direction.

I

Drawing line area shows open space, depth, and immediate
front area. Each area is to a scale of approximately 5:6:25.

I

Pushing the “ZOOM IN” button during operation displays the
scale change and the view point height on the left side of the
screen.
The height of the view point increases or decreases when
“ZOOM” OR “WIDE” is selected with the joystick.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

System Description (Cont’d)

EL-399

MAP DISPLAY

=NHEL0296S03

SEL525X

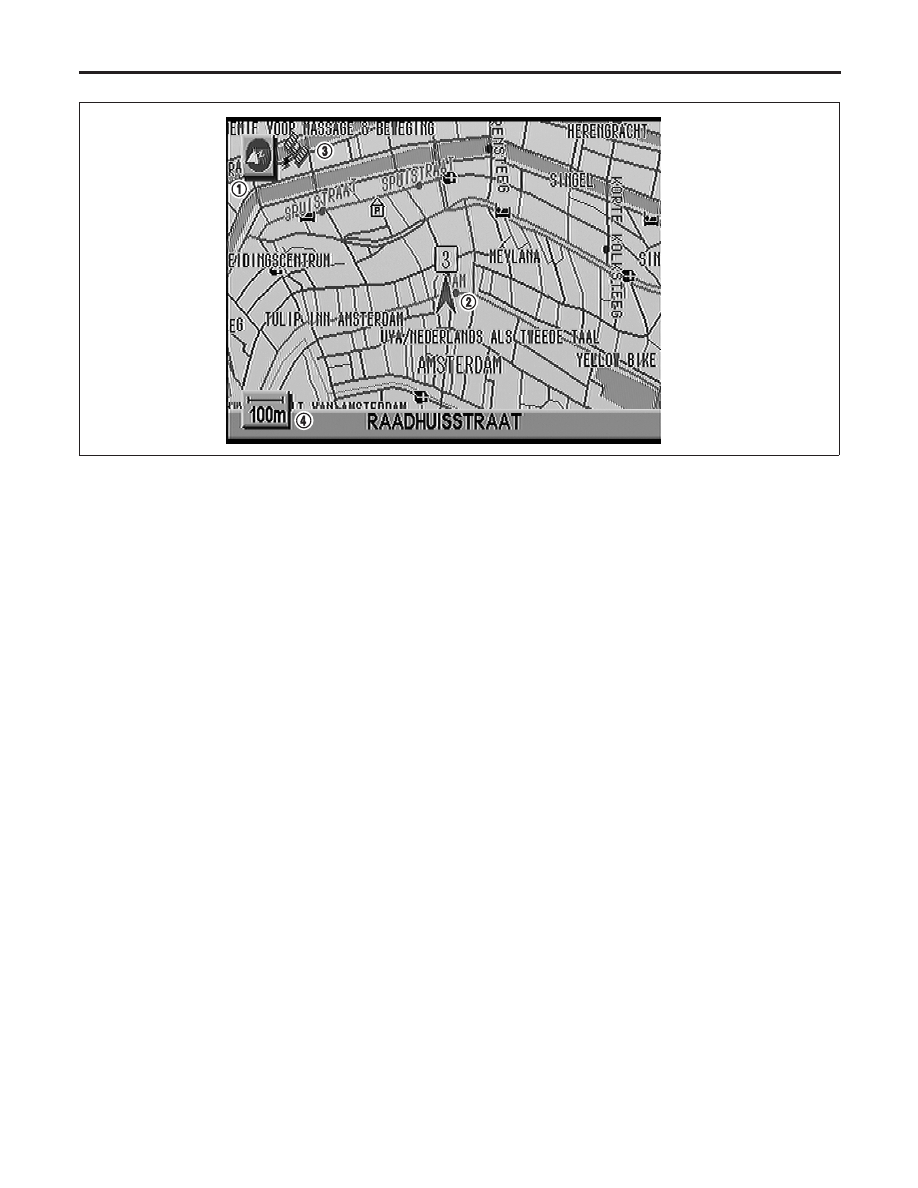

Function of each icon is as follows:
1)

Azimuth indication

2)

Position marker
The tip of the arrow shows the current position. The shaft of
the arrow indicates the direction in which the vehicle is travel-
ing.

3)

GPS reception signal (indicates current reception conditions)

4)

Distance display (shows the distance in a reduced scale)
