CHECK LIFTING ENCODER (REAR) OPEN CIRCUIT

1. Disconnect seat control unit LH connector and rear lifting device LH connector.
2. Check harness continuity between seat control unit LH connector and rear lifting device LH connector.

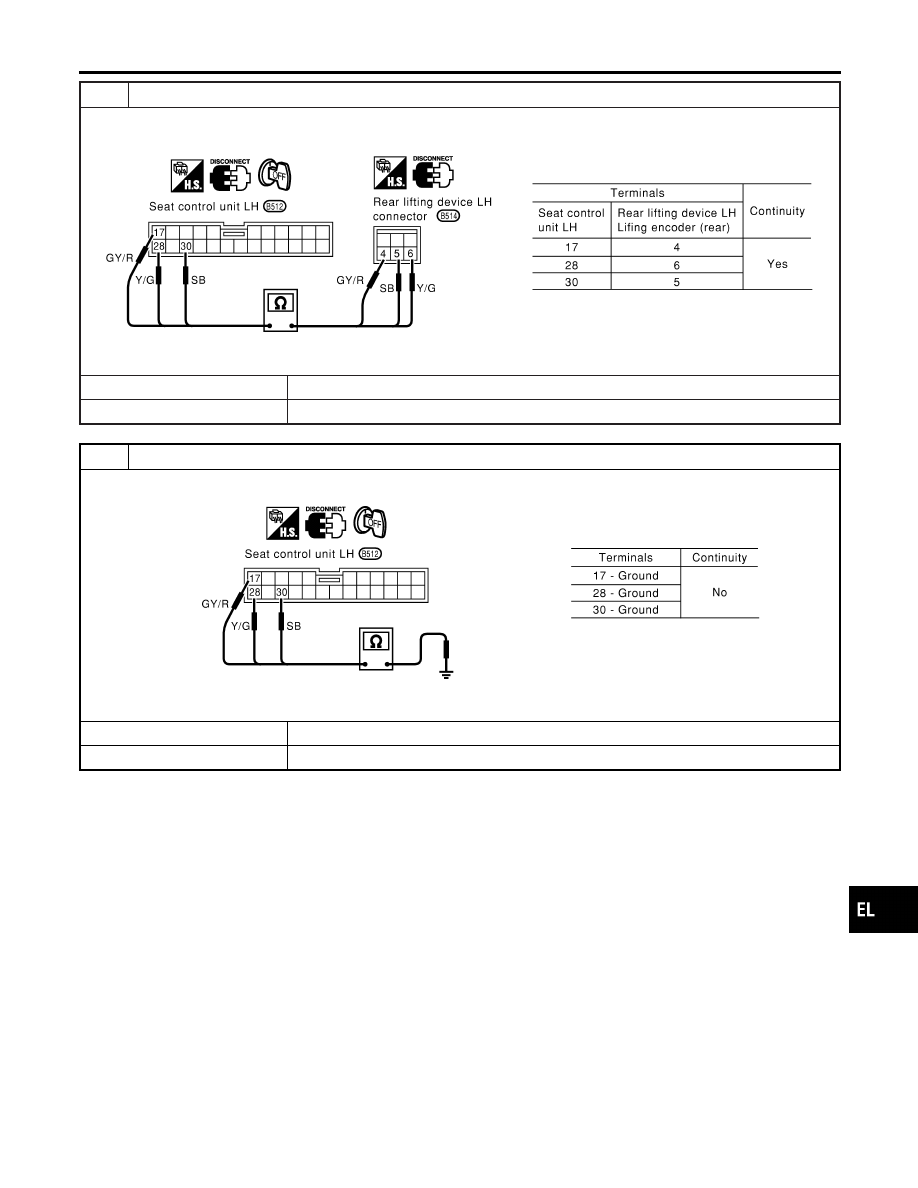

SEL617W

OK or NG

OK

©

GO TO 4.

NG

©

Repair harness.

4

CHECK LIFTING ENCODER (REAR) SHORT CIRCUIT

Check harness continuity between seat control unit LH connector and ground.

SEL618W

OK or NG

OK

©

Replace lifting encoder (rear).

NG

©

Repair harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-241

DIAGNOSTIC PROCEDURE 6

=NHEL0277S09

(Sliding motor check)

1

CHECK OUTPUT SIGNAL TO SLIDING MOTOR

Check voltage between seat control unit LH terminals 3 or 10 and ground.

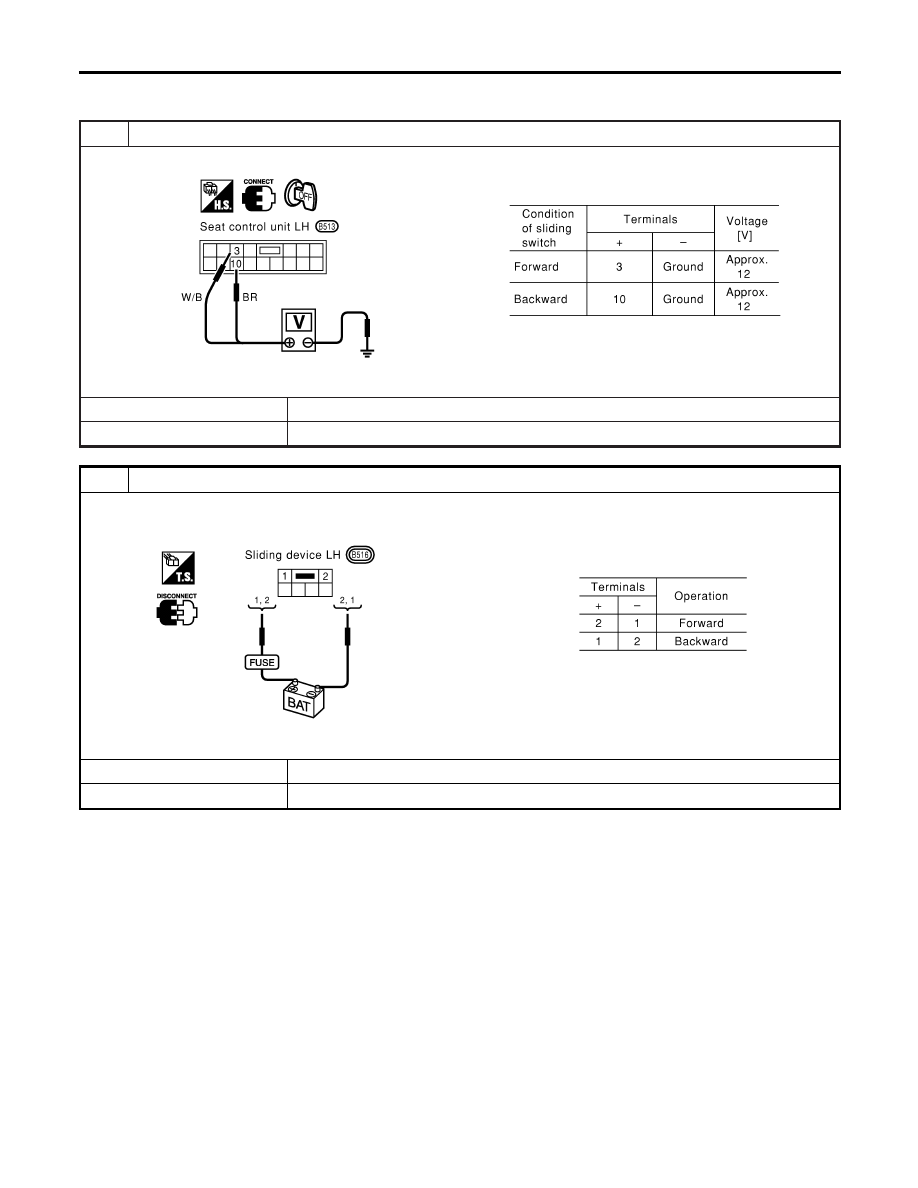

SEL619W

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat control unit LH.

2

CHECK SLIDING MOTOR

1. Disconnect sliding device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL620W

OK or NG

OK

©

Check harness for operation between seat control unit LH and sliding motor.

NG

©

Replace sliding motor.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-242

DIAGNOSTIC PROCEDURE 7

=NHEL0277S10

(Reclining motor check)

1

CHECK OUTPUT SIGNAL TO RECLINING MOTOR

Check voltage between seat control unit LH terminals 4 or 12 and ground.

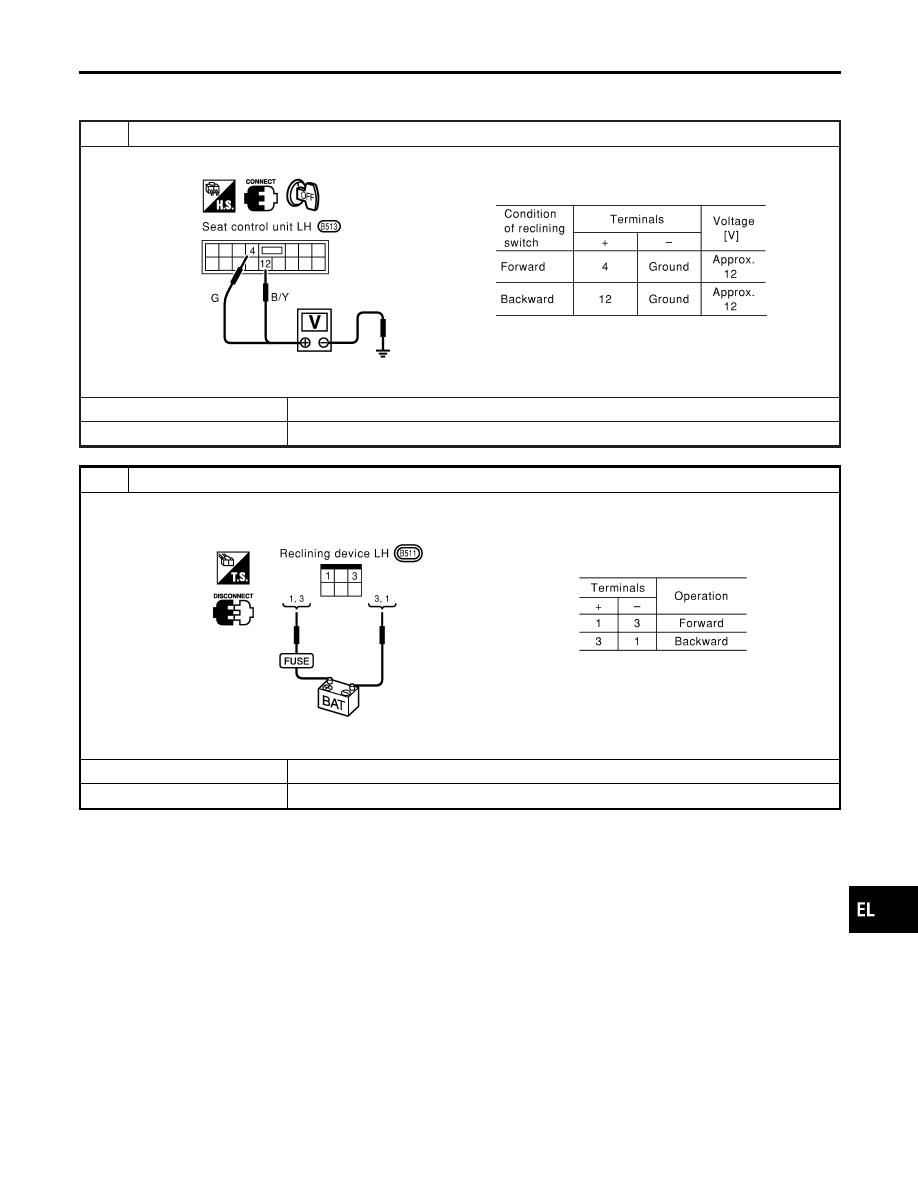

SEL621W

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat control unit LH.

2

CHECK RECLINING MOTOR

1. Disconnect reclining device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL622W

OK or NG

OK

©

Check harness for operation between seat control unit LH and reclining motor.

NG

©

Replace reclining motor.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-243

DIAGNOSTIC PROCEDURE 8

=NHEL0277S11

[Lifting motor (front) check]

1

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (FRONT)

Check voltage between seat control unit LH terminals 5 or 13 and ground.

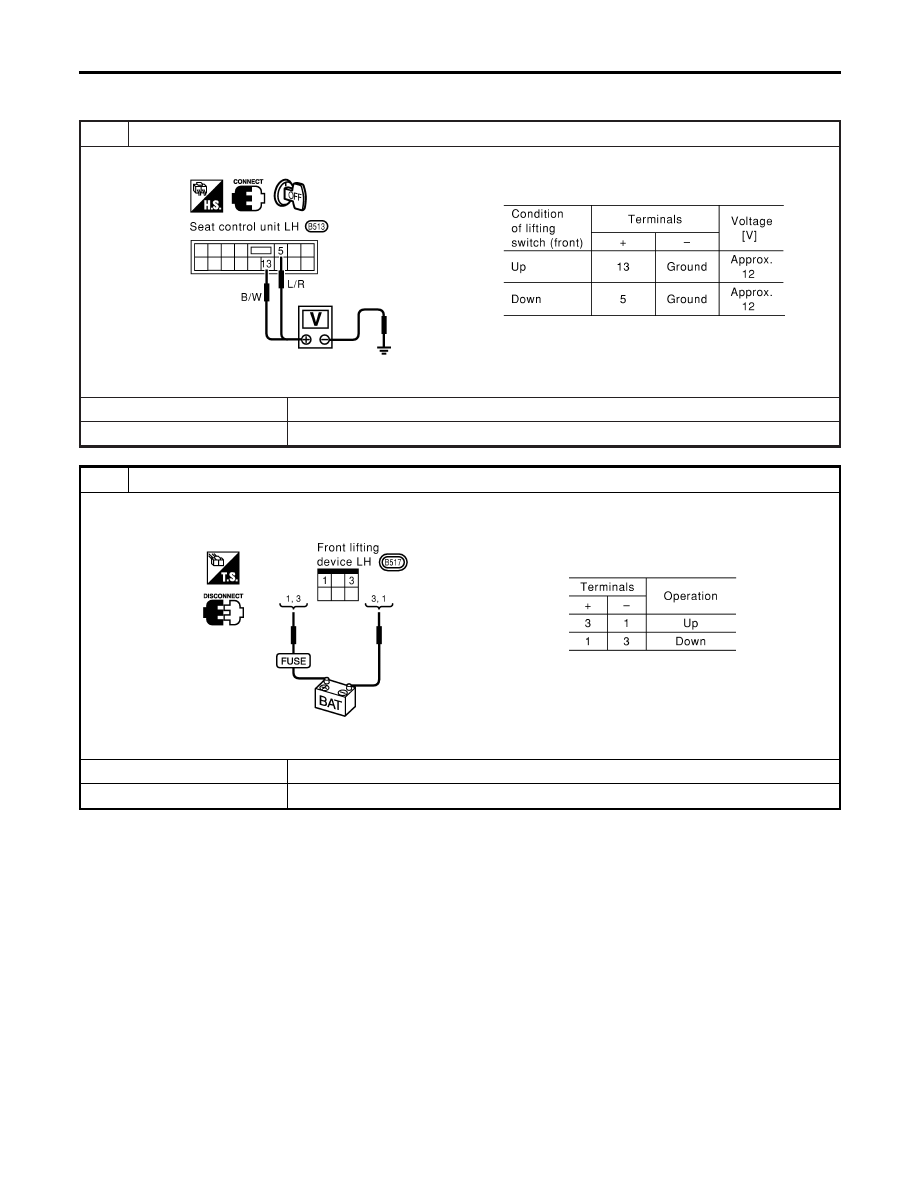

SEL623W
