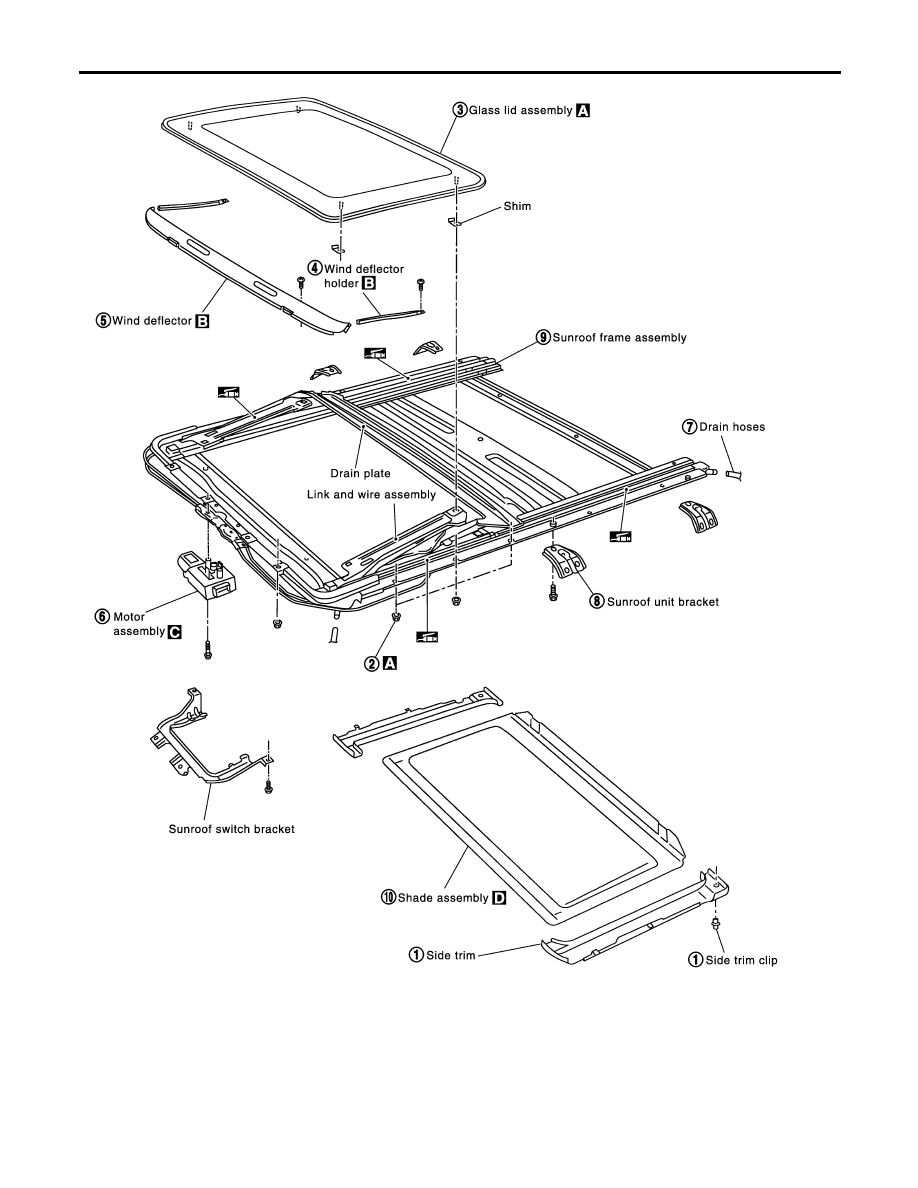

SUNROOF

Removal (Cont’d)

BT-55

PIIA9876E

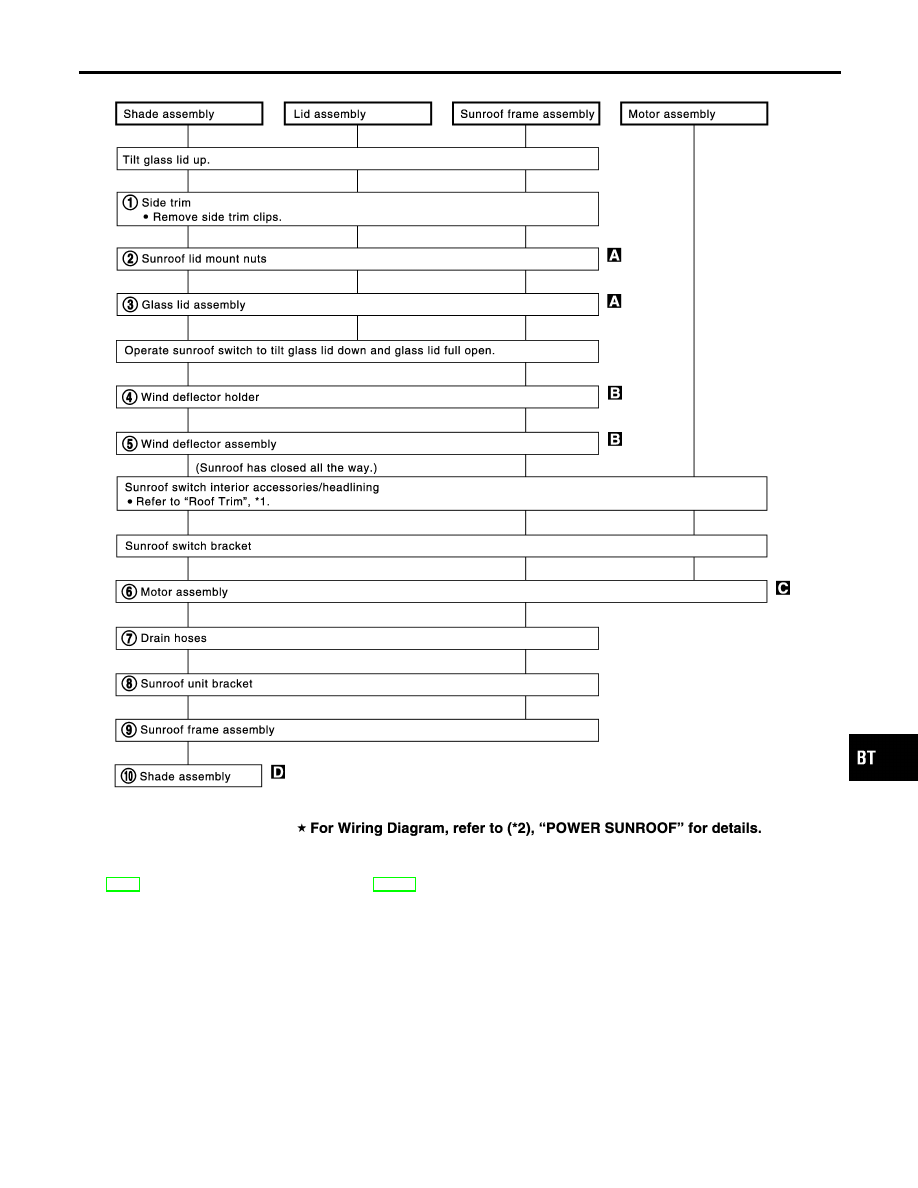

SUNROOF

Removal (Cont’d)

BT-56

SBT249A

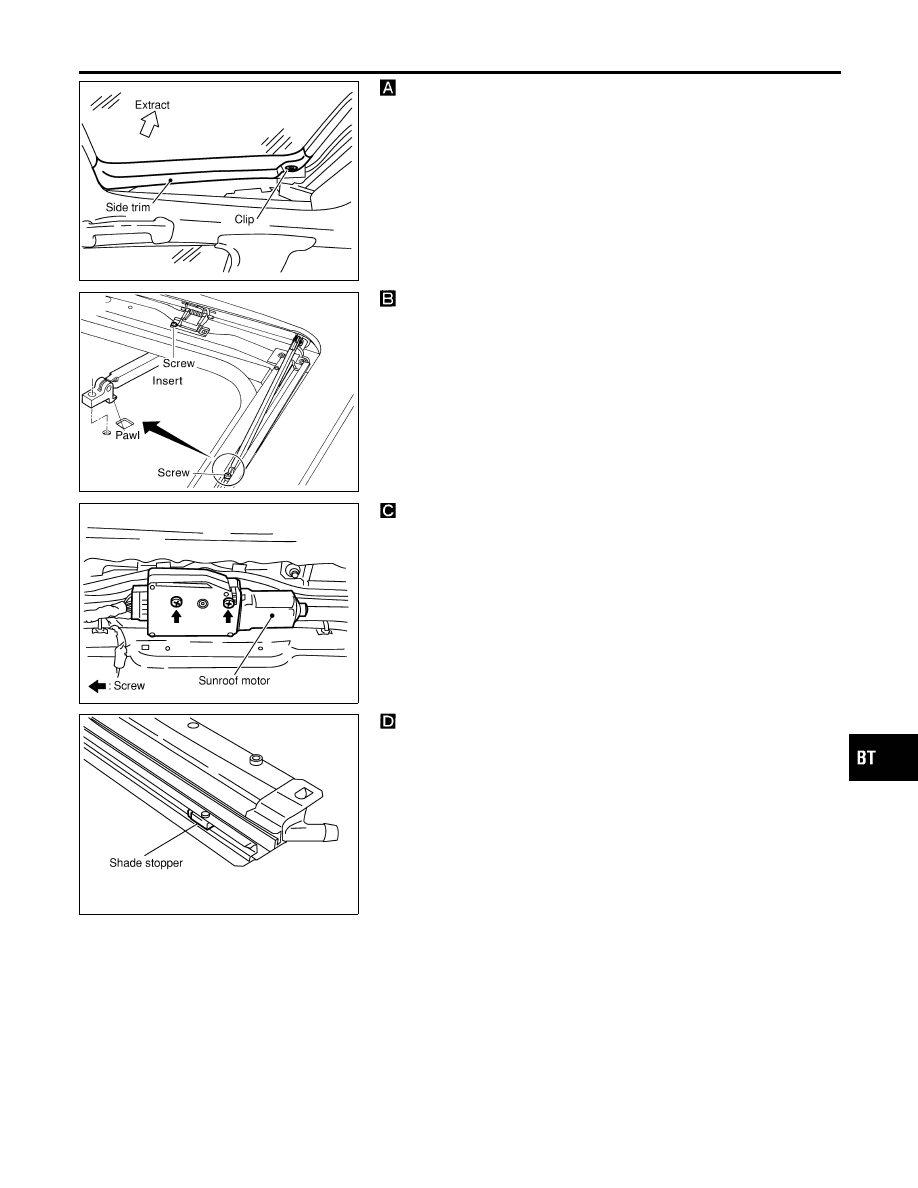

Record the number of shims placed between glass lid assem-

bly and link and wire assembly. Remove securing nuts and glass
lid assembly.

SBT827

Remove screws from left and right sides of each wind deflector

holder. Extract pawls through rail holes, then remove left and right
sides of wind deflector holder. Remove screws from front end of
sunroof unit. Extract pawls through frame holes, then remove wind
deflector from frame assembly.

SBT250A

CAUTION:

I

Before removing sunroof motor, make sure that sunroof is
fully closed.

I

Disconnect battery ground cable before removing sunroof
motor.

I

After removing sunroof motor, never attempt to rotate
sunroof motor as a single unit.

I

Initialize at starting position.

SBT251A

Remove shade stoppers (2 points) from rear end of sunroof

frame assembly. Remove shade assembly from rear end of sunroof
frame assembly.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

SUNROOF

Removal (Cont’d)

BT-57

Trouble Diagnoses

=NHBT0022

DIAGNOSTIC TABLE

NHBT0022S01

NOTE:
For diagnosing electric malfunction, refer to “POWER SUNROOF”
in EL section.

Check items (Components)

Wind deflector

Adjustment

Drain hoses

Weatherstrip

Link and wire

assembly

Reference page

BT-58

BT-59

BT-60

BT-60

BT-61

Symptom

Excessive wind
noise

1

2

3

Water leaks

1

2

3

Sunroof rattles

1

4

2

3

Excessive opera-
tion noise

1

2

3

The numbers in this table mean checking order.

SBT332

WIND DEFLECTOR

NHBT0022S02

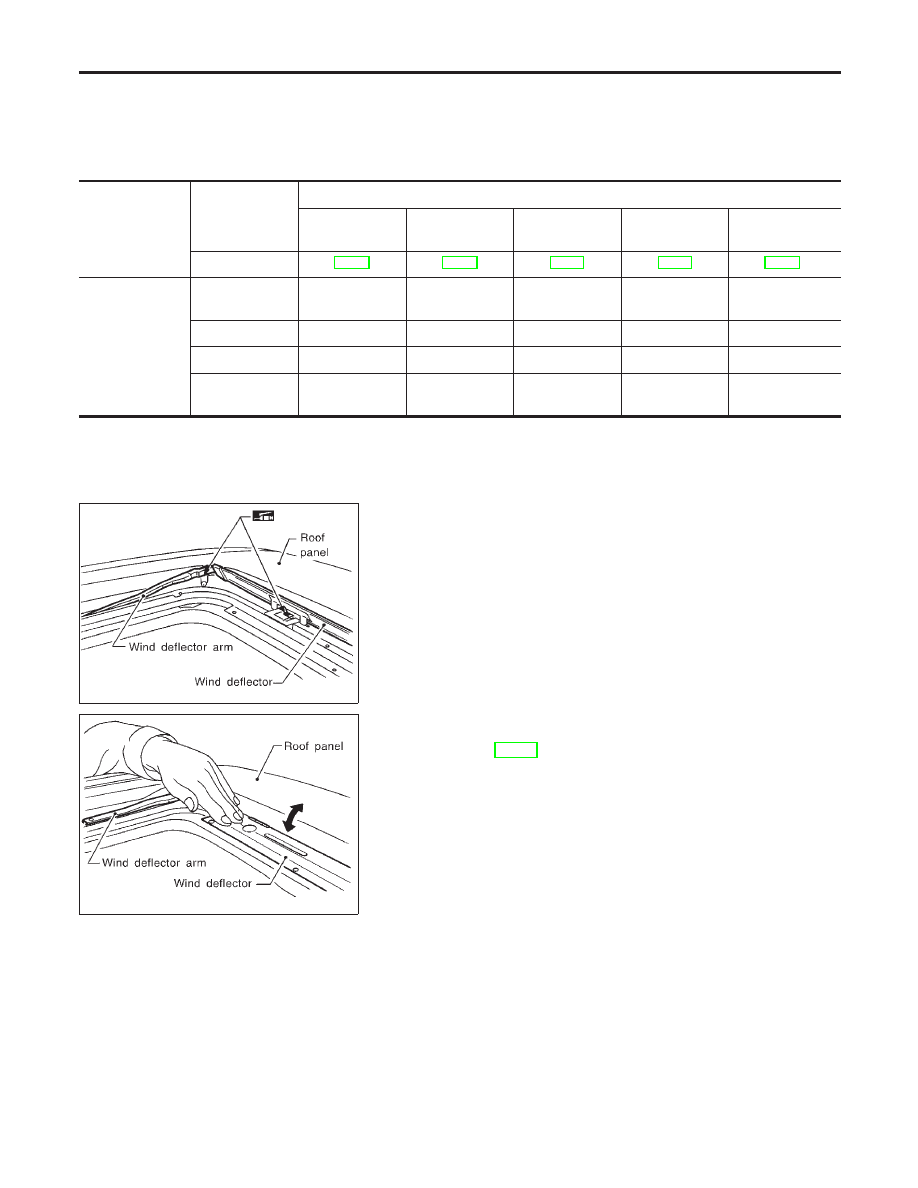

1.

Open lid.

2.

Check visually for proper installation.

3.

Check to ensure a proper amount of petroleum jelly has been
applied to wind deflector connection points; apply if necessary.

SBT331

4.

Check that wind deflector is properly retracted by hand. If it is
not, remove and visually check condition. (Refer to removal
procedures, BT-54.) If wind deflector is damaged, replace with
new one. If wind deflector is not damaged, re-install properly.

SUNROOF

Trouble Diagnoses

BT-58
