SRS-10

TROUBLE DIAGNOSIS

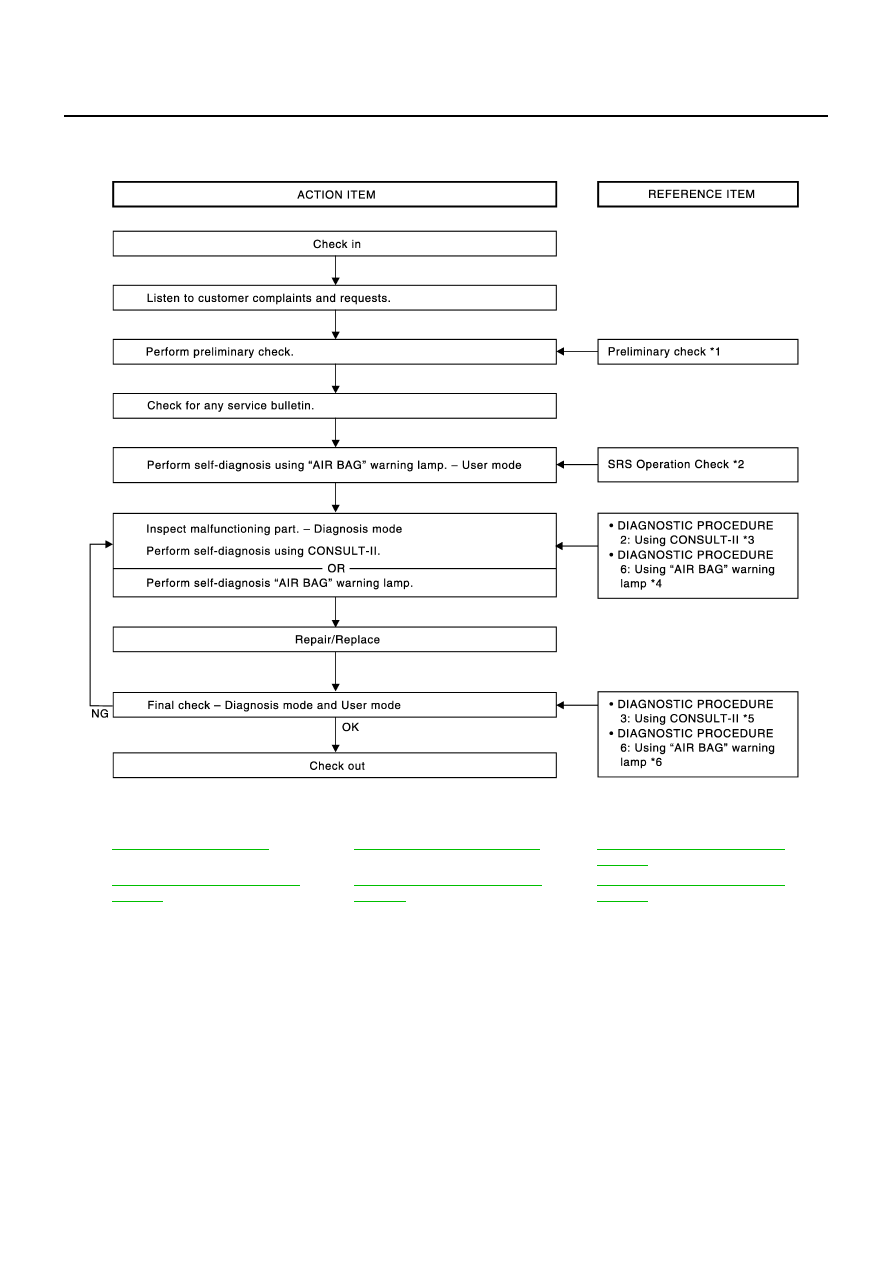

WORK FLOW

*1:

SRS-9, "Preliminary Check"

.

*2:

SRS-20, "SRS Operation Check"

.

*3:

SRS-22, "DIAGNOSTIC PROCE-
DURE 2"

.

*4:

SRS-35, "DIAGNOSTIC PROCE-
DURE 6"

.

*5

SRS-27, "DIAGNOSTIC PROCE-
DURE 3"

.

*6

SRS-35, "DIAGNOSTIC PROCE-
DURE 6"

.

PHIA0217E

TROUBLE DIAGNOSIS

SRS-11

C

D

E

F

G

I

J

K

L

M

A

B

SRS

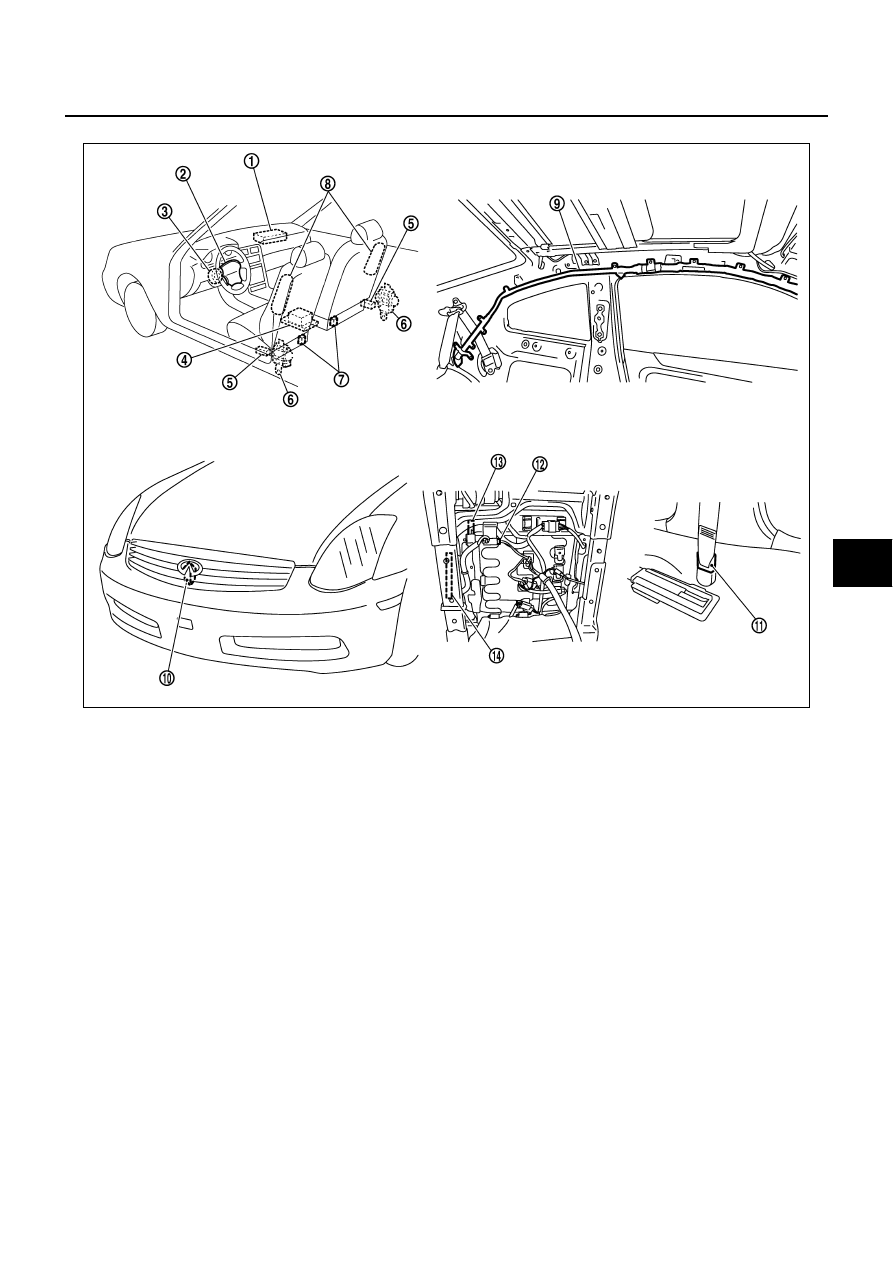

Component Parts Location

NHS0001O

*: 12, 13, 14

→

 The bottom of front passenger seat

PHIA1041E

1. Front passenger air bag module

2. Driver air bag module

3. Spiral cable

4. Diagnosis sensor unit

5. Side air bag (Satellite) sensor (RH/LH)

6. Front seat belt pre-tensioner (RH/LH)

7. Seat belt buckle switchs

8. Front side air bag modules

9. Side curtain air bag module

10. Crash zone sensor

11. Belt tension sensor

12. Belt tension sensor connector *

13.

Occupant classification system
sensor *

14. Occupant classification system control unit *

SRS-12

TROUBLE DIAGNOSIS

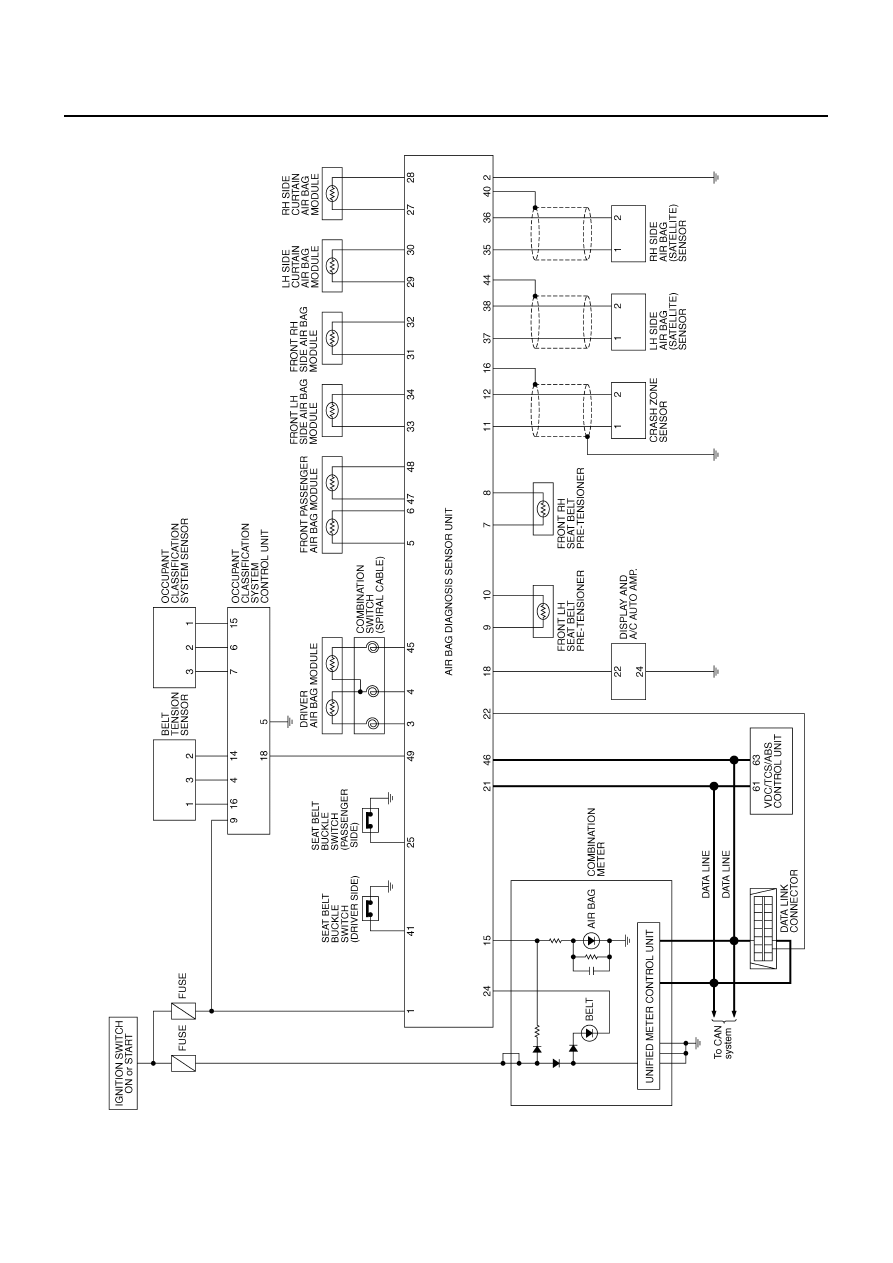

Schematic

NHS0001P

THWM0267E

TROUBLE DIAGNOSIS

SRS-13

C

D

E

F

G

I

J

K

L

M

A

B

SRS

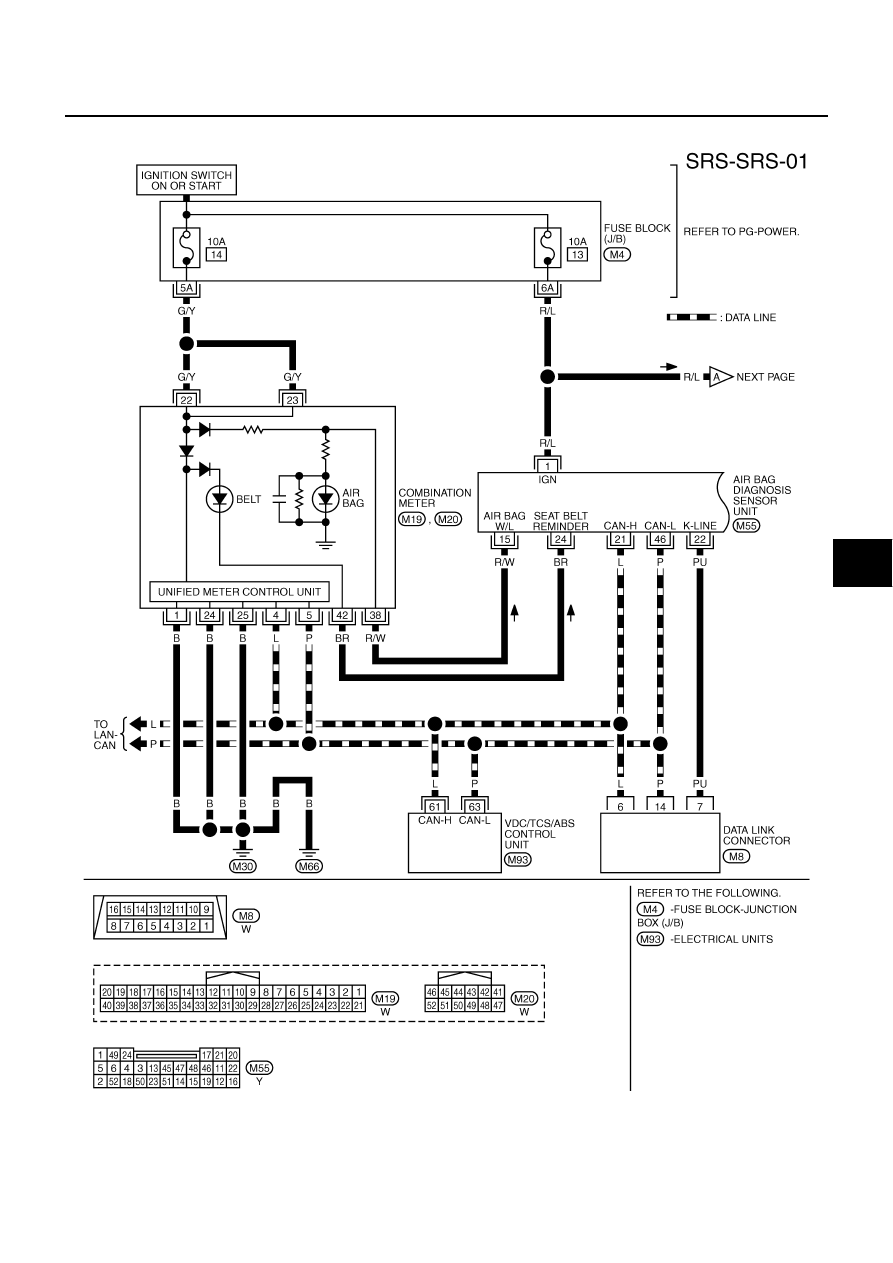

Wiring Diagram — SRS —

NHS0001Q

THWM0268E
