NCGI0009

Preparation

NCGI0009S01

SPECIAL SERVICE TOOLS

NCGI0009S0101

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore number)
Tool name

Description

LM4086-0200
(

—

)

Board-on lift attachment

NT001

LM4519-0000
(

—

)

Safety stand attachment

NT002

AGI016

Board-on Lift

NCGI0009S02

CAUTION:

Make sure vehicle is empty when lifting.

I

The board-on lift attachment (LM4086-0200) set at front
end of vehicle should be set on the front of the sill under
the front door opening.

I

Position attachments at front and rear ends of board-on
lift.

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

LIFTING POINTS AND TOW TRUCK TOWING

Preparation

GI-45

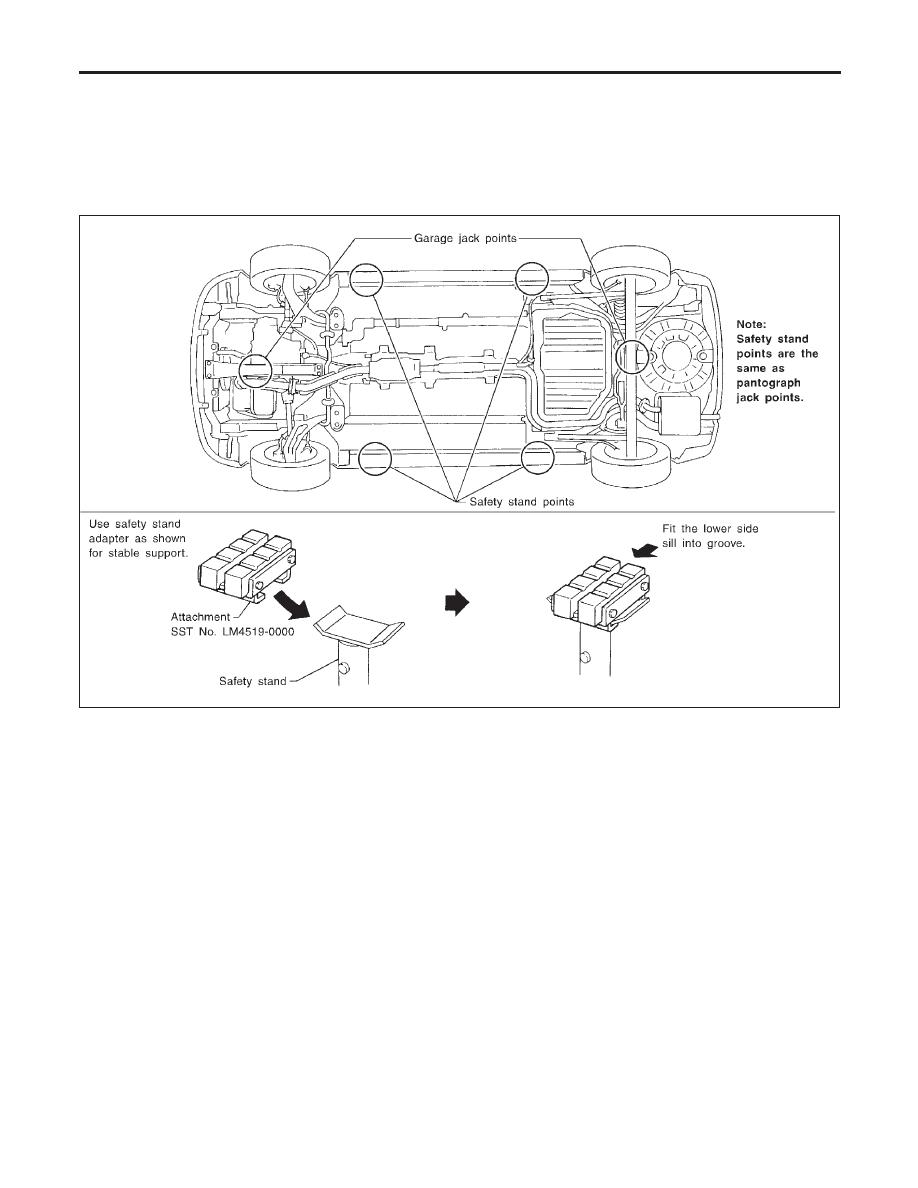

Garage Jack and Safety Stand

=NCGI0009S03

WARNING:

I

Never get under the vehicle while it is supported only by
the jack. Always use safety stands when you have to get
under the vehicle.

I

Place wheel chocks at both front and back of the wheels
on the ground.

SGI960

LIFTING POINTS AND TOW TRUCK TOWING

Garage Jack and Safety Stand

GI-46

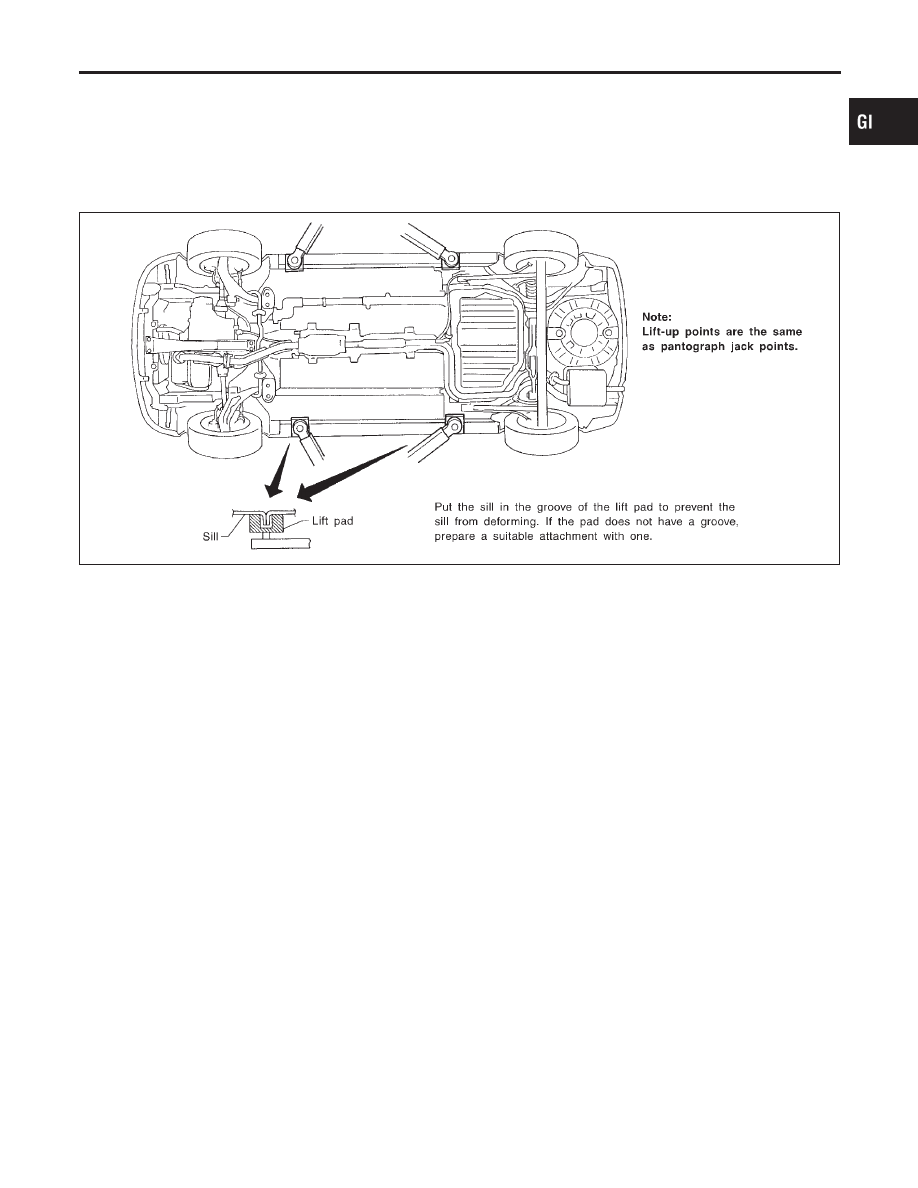

2-pole Lift

=NCGI0009S04

WARNING:

When lifting the vehicle, open the lift arms as wide as possible
and ensure that the front and rear of the vehicle are well bal-
anced.
When setting the lift arm, do not allow the arm to contact the
brake tubes, brake cable, fuel lines and sill spoiler.

SGI961

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

LIFTING POINTS AND TOW TRUCK TOWING

2-pole Lift

GI-47

SGI986

SGI987

Tow Truck Towing

NCGI0009S05

CAUTION:

I

All applicable state or Provincial (in Canada) laws and
local laws regarding the towing operation must be
obeyed.

I

It is necessary to use proper towing equipment to avoid
possible damage to the vehicle during towing operation.
Towing is in accordance with Towing Procedure Manual at
dealer.

I

Always attach safety chains before towing.

I

When towing, make sure that the transmission, steering
system and power train are in good order. If any unit is
damaged, dollies must be used.

INFINITI recommends that the vehicle be towed with the driving
(front) wheels off the ground as illustrated.

CAUTION:

I

Always release the parking brake when towing the vehicle
with the front wheels raised with the rear wheels on the
ground.

I

When towing manual transaxle models with the front
wheels on the ground (If a towing dollies does not be
used), turn the ignition key to the OFF position, and
secure the steering wheel in the straight-ahead position
with a rope or similar device. Never place the ignition key
in the LOCK position. This will result in damage to the
steering lock mechanism.
Move the shift lever to the N (Neutral) position.

I

Never tow an automatic transaxle model with the rear
wheels raised and the front wheels on the ground. This
may cause serious and expensive damage to the tran-
saxle. If it is necessary to tow the vehicle with the rear
wheels raised, always use towing dollies under the front
wheels.

I

Never tow an automatic transaxle model from the rear
(that is backward) with four wheels on the ground. This
may cause serious and expensive damage to the tran-
saxle.

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing

GI-48
