Trouble Diagnoses

NCEL0086

POWER ANTENNA

NCEL0086S01

Symptom

Possible causes

Repair order

Power antenna does not
operate.

1. 10A fuse
2. Radio signal
3. Grounds B109 and B110

1. Check 10A fuse [No. 24, located in fuse block (J/B)].

Verify that battery positive voltage is present at termi-
nal 6 of power antenna.

2. Turn ignition switch and radio ON. Verify that battery

positive voltage is present at terminal 4 of power
antenna.

3. Check grounds B109 and B110.

Location of Antenna

NCEL0087

MEL294H

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO ANTENNA

Trouble Diagnoses

EL-137

MEL295H

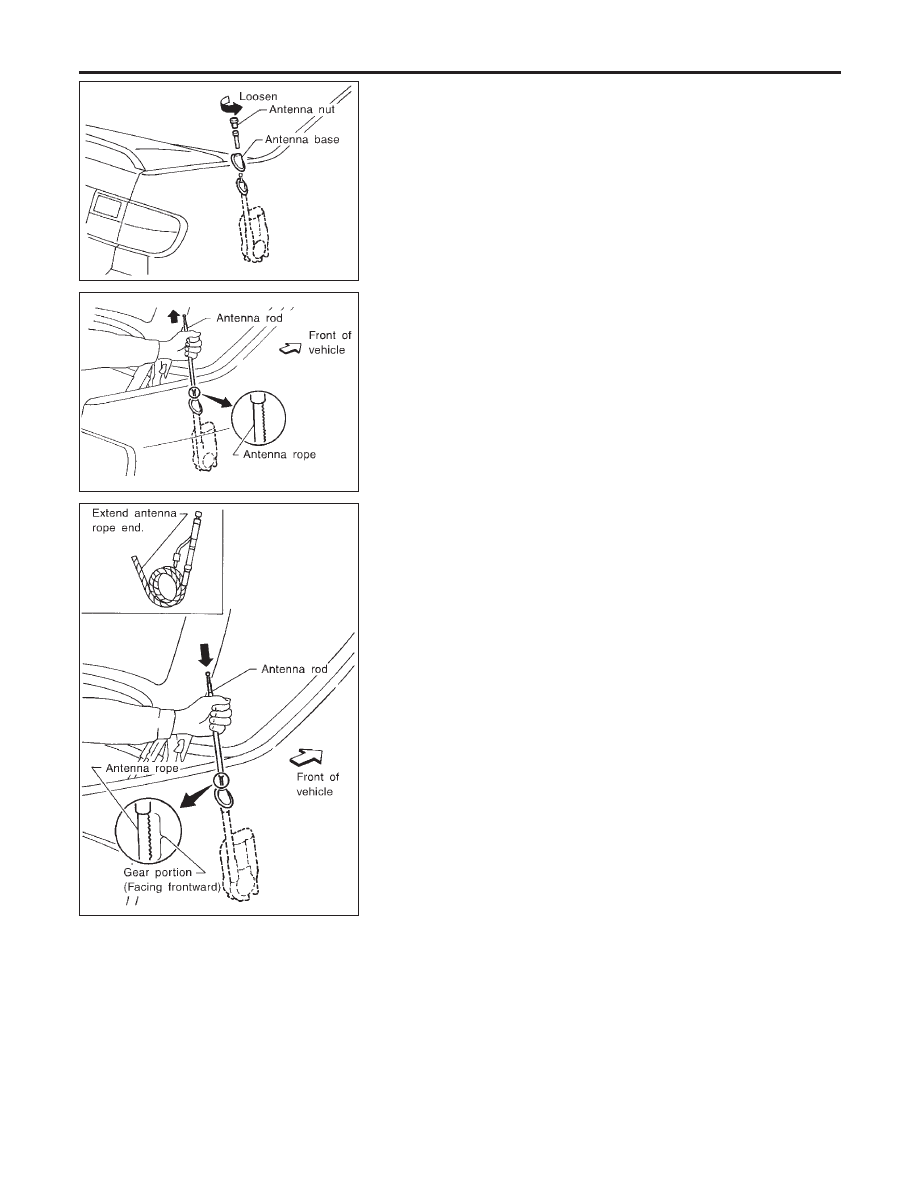

Antenna Rod Replacement

=NCEL0088

REMOVAL

NCEL0088S01

1.

Remove antenna nut and antenna base.

MEL296H

2.

Withdraw antenna rod while raising it by operating antenna
motor.

MEL297H

INSTALLATION

NCEL0088S02

1.

Lower antenna rod by operating antenna motor.

2.

Insert gear section of antenna rope into place with it facing
toward antenna motor.

3.

As soon as antenna rope is wound on antenna motor, stop
antenna motor. Insert antenna rod lower end into antenna
motor pipe.

4.

Retract antenna rod completely by operating antenna motor.

5.

Install antenna nut [Tightening torque: 2.0 - 3.9 N·m (0.2 - 0.4
kg-m, 17.4 - 34.7 in-lb)] and base.

AUDIO ANTENNA

Antenna Rod Replacement

EL-138

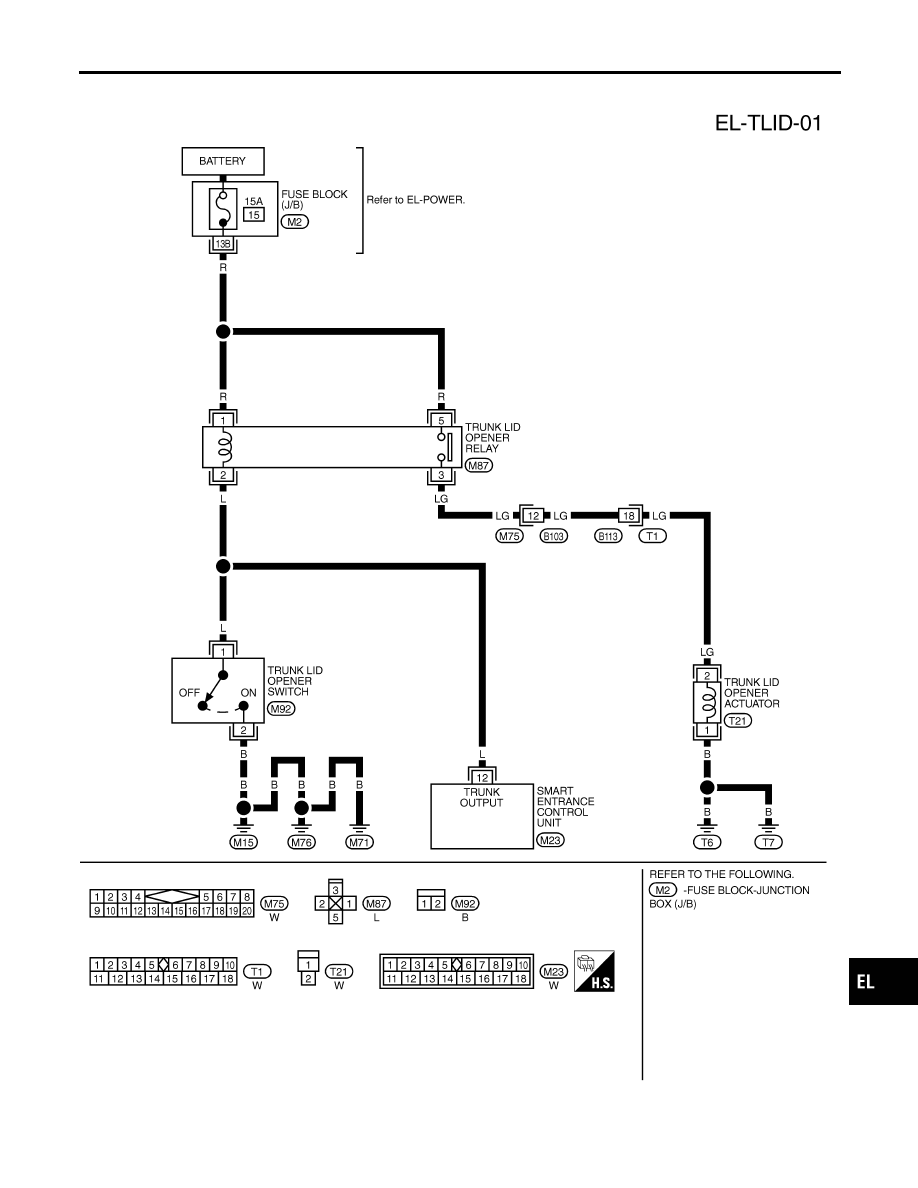

Wiring Diagram — TLID —

NCEL0171

TEL649B

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

TRUNK LID AND FUEL FILLER LID OPENER

Wiring Diagram — TLID —

EL-139

System Description

NCEL0172

OUTLINE

NCEL0172S01

Electric sunroof system consists of

I

Sunroof switch

I

Sunroof motor

I

Power window relay

I

Smart entrance control unit

Smart entrance control unit controls retained power operation.

RETAINED POWER OPERATION

NCEL0172S02

When the ignition switch is turned to OFF position from ON or START position, power is supplied for 45 sec-
onds

I

to power window relay terminal 1

I

from smart entrance control unit terminal 5.

Ground is always supplied

I

to power window relay terminal 2

I

through body grounds.

When power and ground is supplied, the power window relay continues to be energized, and the electrical
sunroof can be operated.
The retained power operation is canceled when the driver or passenger side door is opened.

POWER SUNROOF

System Description
