Description

NCEL0003

HARNESS CONNECTOR (TAB-LOCKING TYPE)

NCEL0003S01

I

The tab-locking type connectors help prevent accidental looseness or disconnection.

I

The tab-locking type connectors are disconnected by pushing or lifting the locking tab(s). Refer to the
illustration below.

Refer to the next page for description of the slide-locking type connector.

CAUTION:

Do not pull the harness or wires when disconnecting the connector.
[Example]

SEL769DA

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HARNESS CONNECTOR

Description

EL-5

HARNESS CONNECTOR (SLIDE-LOCKING TYPE)

=NCEL0003S02

I

A new style slide-locking type connector is used on certain systems and components, especially those
related to OBD.

I

The slide-locking type connectors help prevent incomplete locking and accidental looseness or disconnec-
tion.

I

The slide-locking type connectors are disconnected by pushing or pulling the slider. Refer to the illustra-
tion below.

CAUTION:

I

Do not pull the harness or wires when disconnecting the connector.

I

Be careful not to damage the connector support bracket when disconnecting the connector.

[Example]

SEL769V

HARNESS CONNECTOR

Description (Cont’d)

EL-6

Description

NCEL0004

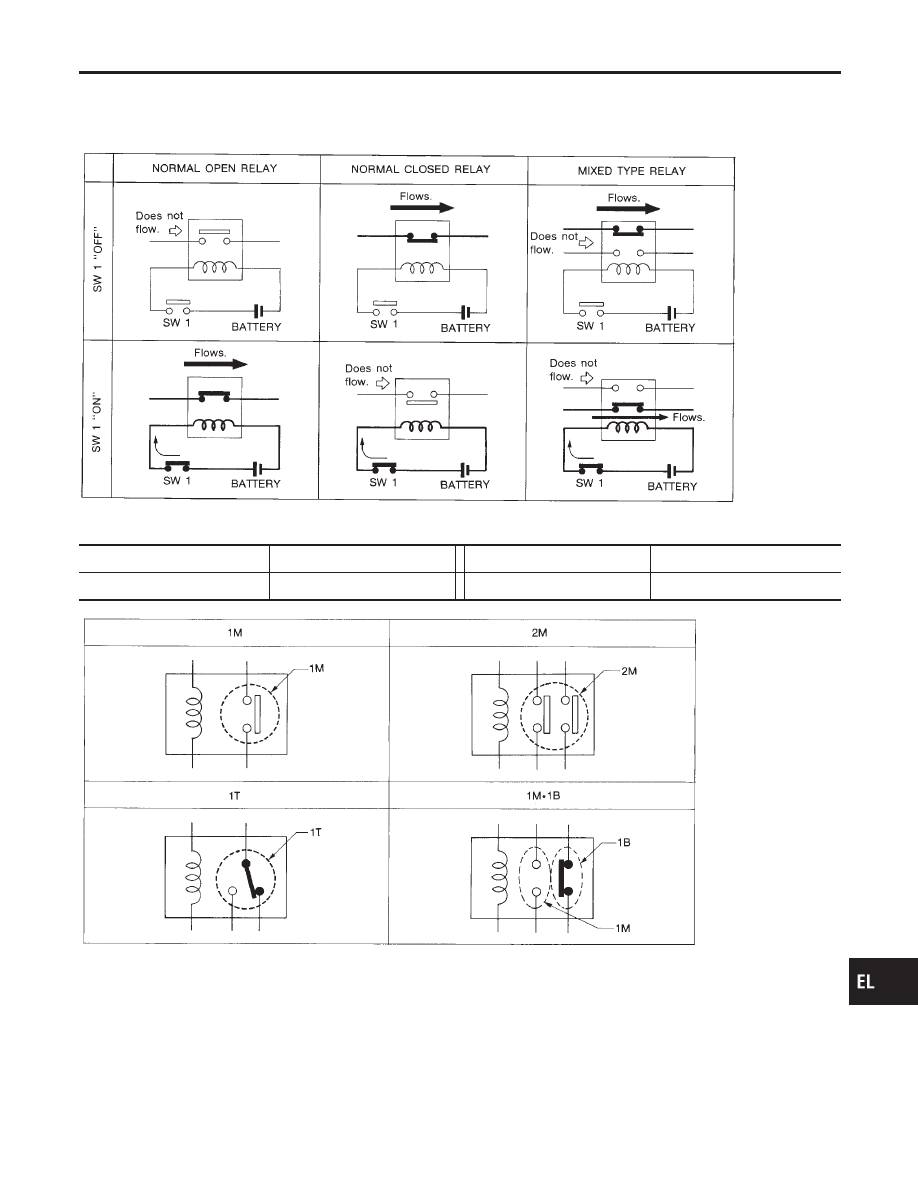

NORMAL OPEN, NORMAL CLOSED AND MIXED TYPE RELAYS
