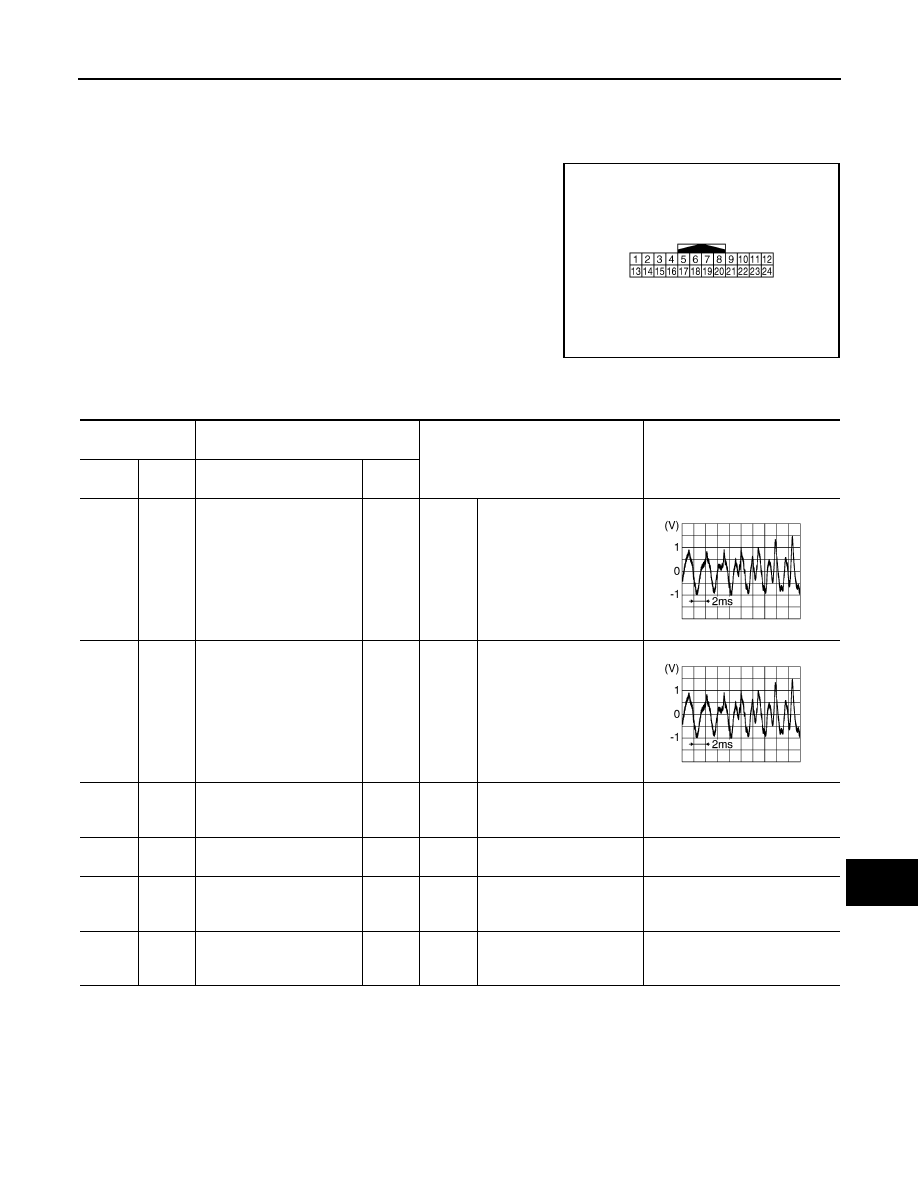

AV IPOD ADAPTER AV-765 < ECU DIAGNOSIS > [BOSE AUDIO WITH NAVIGATION] C D E F G H I J K L M B A O P IPOD ADAPTER Reference Value INFOID:0000000003160748 TERMINAL LAYOUT PHYSICAL VALUES JSNIA0618ZZ Terminal (Wire color) Description Condition Reference value (Approx.) + – Signal name Input/ Output 1 (R) 13 (W) iPod sound signal LH Output Ignition switch ON When iPod mode is select- 2 (B) 14 (G) iPod sound signal RH Output Ignition switch ON When iPod mode is select- 3 (V) Ground ACC power supply Input Ignition switch ACC — Battery voltage 4 (R) — AV communication signal Input/ Output — — — 5 (Y) Ground Battery power supply Input Ignition switch OFF — Battery voltage 8 (W) Ground iPod battery charge Output Ignition switch ON Connected to iPod ® 12.0 V SKIB3609E SKIB3609E |
