1

ОБЩИЕ СВЕДЕНИЯ О ВАШЕМ АВТОМОБИЛЕ ХЁНДЭ

B240B01L

B240B02L

Функции и элементы системы SRS

Дополнительная  система  пассивной  безо-

пасности  (SRS)  включает  в  себя  следую-

щие компоненты:

1 - Фронтальная  надувная  подушка  безо-

пасности водителя в сборе

2 - Фронтальная  надувная  подушка  безо-

пасности переднего пассажира в сборе

3 -

4 - Контрольная лампа системы SRS (SRI)

5 - Электронный блок управления SRS (до-

полнительной системы пассивной безо-

пасности) (SRSCM)

Электронный блок управления SRS (допол-

нительной системы пассивной безопаснос-

ти)  (SRSCM)  постоянно  следит  за  всеми

Коленный буфер

Надувные подушки безопасности располо-

жены в середине рулевого колеса и в пане-

ли напротив сиденья переднего пассажира

над вещевым ящиком. Когда электронный

блок управления SRS (дополнительной сис-

темы  пассивной  безопасности)  (SRSCM)

Во время раскрытия подушек безопаснос-

ти,  расширяющаяся  при  надувании  газом

подушка  безопасности  выбивает  крышку,

которая  разламывается  по  специальному

шву.

B240B03L

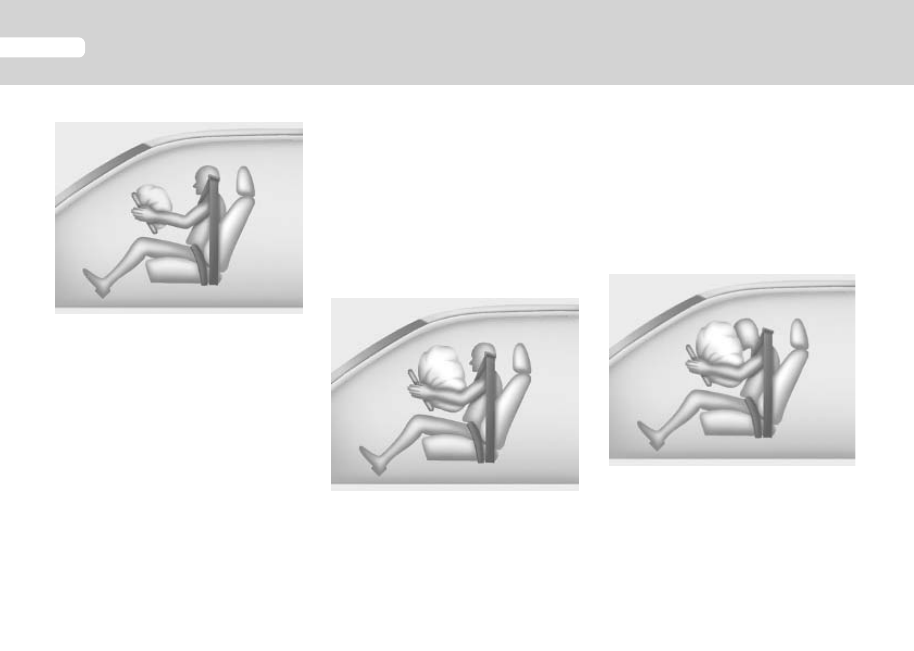

Полностью  раскрытая  подушка  безопас-

ности в комбинации с правильно пристегну-

тым ремнем безопасности замедляет дви-

жение вперед водителя или переднего пас-

сажира, тем самым, снижая риск травмиро-

вания головы и грудной клетки.

 компонентами системы, когда ключ зажи-

гания находится в положении “ON” (Вкл.) и

определяет,  достаточно  ли  сильный  был

фронтальный  или  около  фронтальный

удар  для  того,  чтобы  раскрыть  подушки

безопасности.

Контрольная лампа системы SRS (SRI) на

панели  приборов  будет  гореть  приблизи-

тельно 6 секунд после поворота ключа зажи-

гания  в  положение  “ON”  (Вкл.)  или  после

запуска  двигателя,  после  чего  эта  лампа

должна погаснуть.

определяет  фронтальный  удар  достаточ-

ной  силы,  он  автоматически  раскрывает

подушки безопасности.

56

1

ОБЩИЕ СВЕДЕНИЯ О ВАШЕМ АВТОМОБИЛЕ ХЁНДЭ

После полного наполнения подушки безо-

пасности газом она сразу же начинает спус-

каться,  обеспечивая  водителю  передний

обзор.

Подушка безопасности переднего пассажира

B240B01TG

!

ВНИМАНИЕ:

о Не  располагайте  никакое  допол-

нительное оборудование (подста-
канник,  держатель  для  кассет,
наклейки  и  т.  п.)  ни  рядом  с
панелью  приборов,  ни  на  повер-
хности  накладки  панели  прибо-
ров над вещевым (перчаточным)
ящиком.  В  случае  срабатывания
надувной  подушки  безопасности

B240B05L

!

           ПРЕДУПРЕЖДЕНИЕ:

o При срабатывании надувной под-

ушки безопасности SRS слышится
резкий громкий хлопок и выделя-
ется некоторое количество дыма
и  пыли  (порошка).  Данные  явле-
ния не представляют опасности и
являются нормальными. Однако,
пыль  (порошок),  вырабатывае-
мый  при  наполнении  подушек
газом, может привести к раздраже-
нию  кожи.  После  срабатывания
надувных подушек безопасности,
обязательно вымойте лицо и руки
с мылом и теплой водой.

Подушка безопасности переднего пассажира

такие  предметы  могут  быть  с
силой выброшены в салон авто-
мобиля и нанести серьезные трав-
мы пассажирам автомобиля.

о При размещении в салоне автомо-

биля емкости с жидким освежите-
лем  воздуха,  не  располагайте  ее
ни рядом с панелью приборов, ни
на  поверхности  накладки  панели
приборов.  В  случае  утечки  жид-
кости  из  емкости  с  освежителем
воздуха  и  попадании  ее  на  эти
детали (панель приборов, наклад-
ка панели приборов или дефлек-
тор  системы  вентиляции),  она
может повредить эти детали. При
попадании  жидкости  из  емкости
для  освежителя  воздуха  на  эти
места,  немедленно  промойте  их
водой.

57

1

ОБЩИЕ СВЕДЕНИЯ О ВАШЕМ АВТОМОБИЛЕ ХЁНДЭ

o Система  SRS  работает,  только

когда ключ зажигания находится в
положении “ON” (Вкл.).
Система SRS неисправна,

1) Если  контрольная  лампа  SRS

SRI не загорается после поворо-
та  ключа  зажигания  в  положе-
ние “ON” (Вкл.).

2) Если  контрольная  лампа  SRS

SRI постоянно мигает после ее
горения в течение 6 секунд при
повороте  ключа  зажигания  в
положение “ON” (Вкл.).

3) Если  контрольная  лампа  SRS

SRI  постоянно  горит  во  время
движения автомобиля.
В  этих  случаях  немедленно
обратитесь  к  официальному
дилеру  ХЁНДЭ  для  проверки
системы SRS.

o Перед  заменой  предохранителя

или  отсоединением  провода  от
клеммы аккумуляторной батареи
поверните ключ зажигания в поло-
жение “LOCK” (“Блокировка”) или
выньте ключ из замка зажигания.
Никогда  не  вынимайте  плавкий
предохранитель  системы  SRS,
если ключ зажигания находится в
положении “ON” (Вкл.), в против-
ном  случае  загорится  контроль-
ная лампа SRS.

Выключатель
ти переднего пассажира (
(дополнительное оборудование)

подушки безопаснос-

ON/OFF)

(1)

Если переднее сиденье пассажира не заня-

то, или на нем установлено удерживающее

приспособление  для  детей  (детское

сиденье), то подушку безопасности для это-

го  места  можно  временно  отключить  с

помощью выключателя ON/OFF (1).

Если, в исключительных случаях, требует-

ся установка на переднее сиденье детского

сиденья  лицевой  стороной  назад,  то  для

гарантии  безопасности  Вашего  ребенка,

необходимо  отключить  подушку  безопас-

ности пассажирского сиденья.

B990A01TG

58

1

ОБЩИЕ СВЕДЕНИЯ О ВАШЕМ АВТОМОБИЛЕ ХЁНДЭ

Отключение и включение
безопасности переднего пассажира

подушки

Для временного отключения подушки безо-

пасности  переднего  пассажира,  вставьте

основной  ключ  в  выключатель  ON/OFF

этой пневмоподушки, который расположен

с правой стороны передней панели, и пере-

ведите в положение “OFF”. Загорится инди-

катор подушки безопасности OFF и будет

продолжать гореть до включения подушки

безопасности.

Чтобы    включить  подушку  безопасности

переднего  пассажира,  вставьте  основной

ключ в выключатель ON/OFF подушки безо-

пасности   и переведите в положение”ON”.

Индикатор  подушки  безопасности  OFF

погаснет.

!

          ВНИМАНИЕ:

о При  неисправной  работе  выклю-

чателя  подушки  безопасности
переднего  пассажира  на  прибор-
ной панели горит сигнальная лам-
па.
Кроме того, сигнальная лампа не
будет  гореть,  блок  управления
системой  пассивной  безопаснос-
ти снова подключит эту подушку
безопасности и она при лобовом
ударе  раскроется,  даже  если
выключатель  ON/  OFF  установ-
лен в положение “OFF”.
В этом случае, как можно скорее
обратитесь к официальному диле-
ру “ХЁНДЭ” для выполнения про-
верки выключателя подушки безо-
пасности  переднего  пассажира,
ремней безопасности с предвари-
тельным натяжителем и подушек
безопасности.

о Если    сигнальная  лампа  работы

подушек  безопасности  не  горит
при переводе ключа зажигания в
положении “ON”, или она горит во
время  движения  автомобиля,
сразу же обратитесь к официаль-
ному дилеру “ХЁНДЭ” для выпол-
нения проверки выключателя под-
ушки безопасности переднего пас-
сажира,  ремней  безопасности  с
предварительным натяжителем и
подушек безопасности.

59
