BR-24

ТОРМОЗНАЯ СИСТЕМА

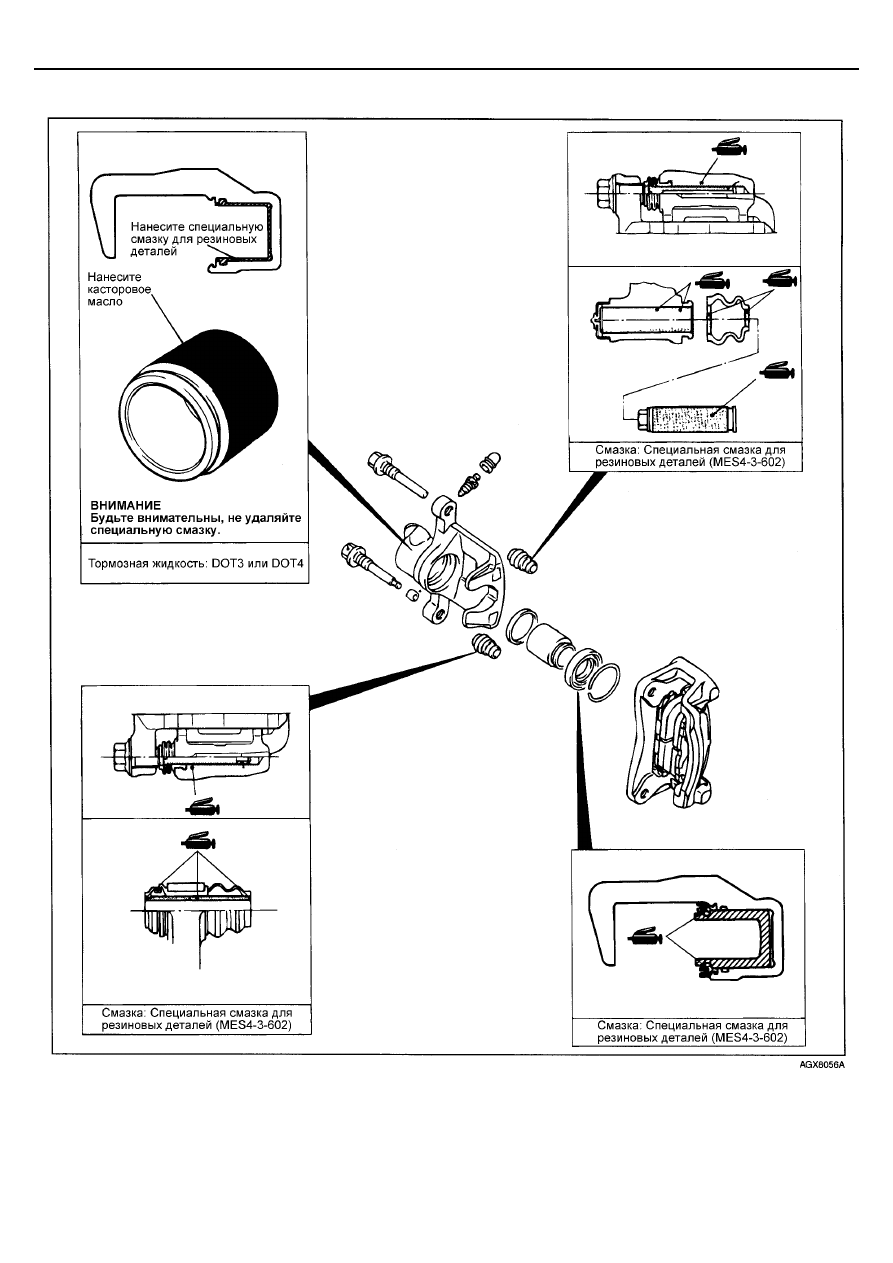

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ


















ТОРМОЗНАЯ СИСТЕМА BR-25







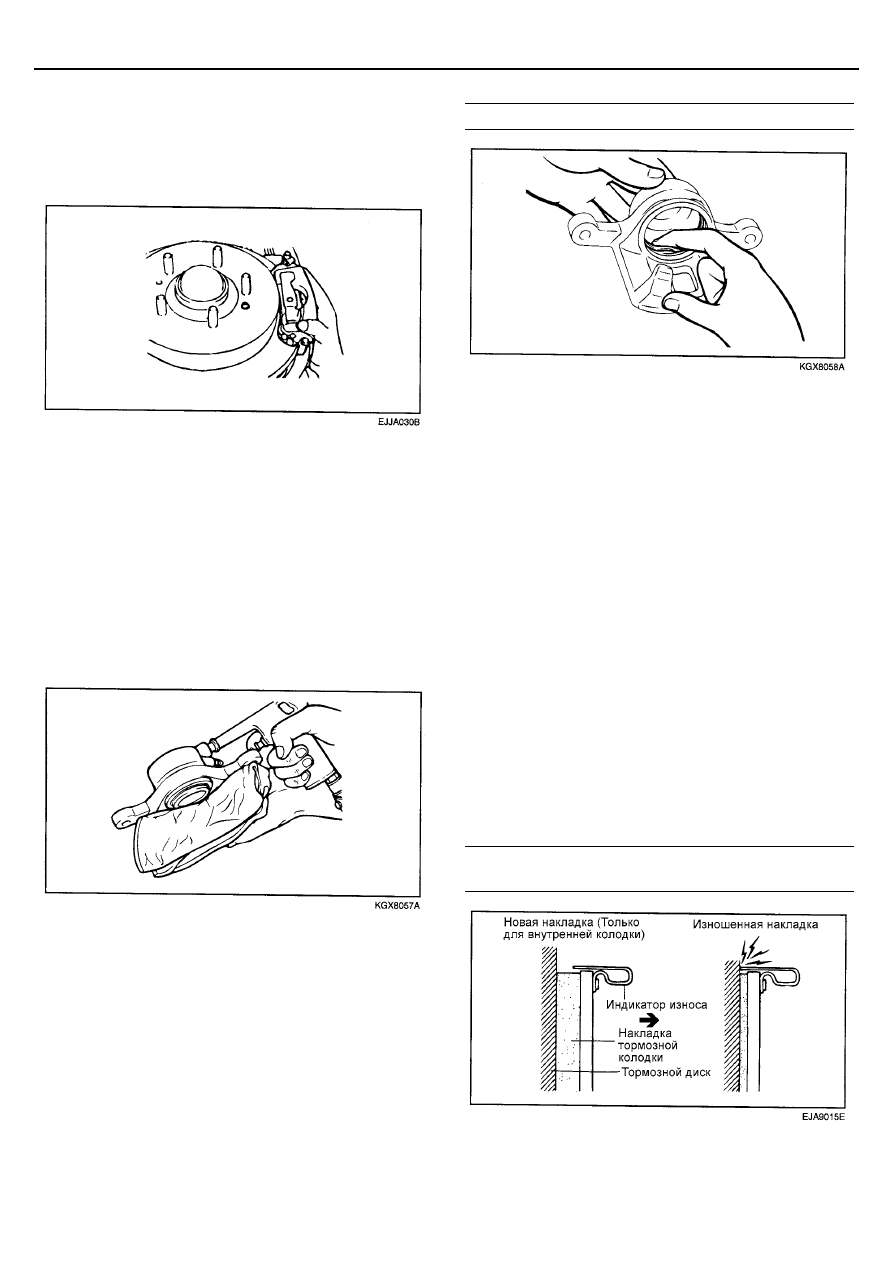

СНЯТИЕ


1.  Снимите колесо.

2.  Снимите направляющие пальцы, поднимите вверх

суппорт в сборе и снимите колодки в сборе.







РАЗБОРКА


При разборке задних дисковых тормозов производите
разборку с обеих сторон автомобиля (левой и правой).

1.   Снятие уплотнительного кольца поршня и поршня.



Обмотайте суппорт тканью. Подайте сжатый воздух в
отверстие тормозного шланга для снятия поршня и
пыльника поршня. Снимите уплотнительное кольцо
поршня и поршень.


ВНИМАНИЕ
Сжатый воздух подавайте постепенно.





2.   Снятие уплотнительного кольца поршня.


1)   Пальцем извлеките уплотнительное кольцо

поршня.


ВНИМАНИЕ
Для предотвращения повреждения внутренней
поверхности рабочего тормозного цилиндра не
применяйте плоскую отвертку либо другой инструмент.


2)   Промойте поверхности поршня и цилиндра

трихлорэтиленом, спиртом или рекомендованной
тормозной жидкостью.






Применяемая тормозная жидкость: DOT3 или DOT4







ПРОВЕРКА


1.   Проверьте тормозной цилиндр на отсутствие следов

износа, повреждений и ржавчины.


2.   Проверьте поверхность поршня тормозного цилиндра

на отсутствие следов износа, повреждений и
ржавчины.


3.   Проверьте скобу суппорта и втулку на отсутствие

следов износа.


4.   Проверьте отсутствие повреждений или замасливания

на накладках тормозных колодок, а также отсутствие
повреждений на металлических основах колодок.



ПРОВЕРКА


1.  Проверьте накладки тормозных колодок на отсутствие

чрезмерного износа и замасливания фрикционной
поверхности. При необходимости замените тормозные
колодки.


ПРИМЕЧАНИЕ
При необходимости замены тормозной колодки с
накладкой в сборе заменяйте весь комплект тормозных
колодок с левой и правой стороны автомобиля.

Толщина накладки тормозной колодки


Предельно допустимое значение: 2 мм






2.  Проверьте пыльники на отсутствие износа или

повреждения. Если через пыльник в суппорт попала
грязь или посторонние частицы, то замените суппорт в
сборе или очистите его.





BR-26

ТОРМОЗНАЯ СИСТЕМА












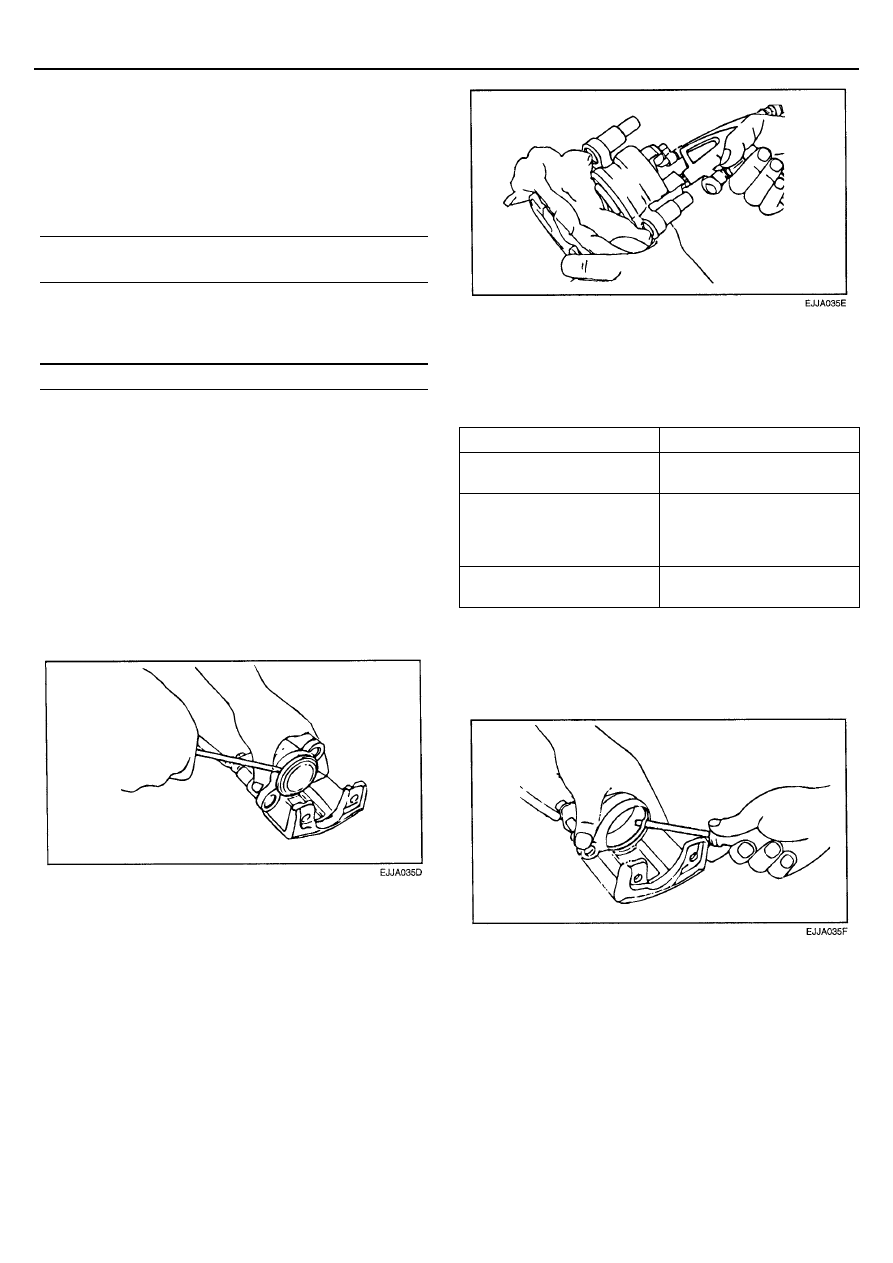

4.   Используя отвертку, аккуратно снимите

уплотнительное кольцо поршня так, чтобы не
повредить поверхность цилиндра.


5.   Очистите все детали специальной жидкостью.



Параметр

СПЕЦИАЛЬНАЯ ЖИДКОСТЬ



Металлические поверхности
???

Спирт или рекомендованная
тормозная жидкость



Уплотнительное кольцо
поршня

Если уровень
масла(смази???) низок, то
добавьте жидкость
(приблизительно 70 см

3

)



Пыльник поршня и другие
резиновые детали

Спирт

УСТАНОВКА


1.  Перед заменой тормозных колодок слейте примерно

половину от максимального уровня тормозной
жидкости из бачка гидросистемы тормозов.


2.   Установите два направляющих пальца суппорта и

затяните их номинальным моментом.


Момент затяжки:






22 - 32 Нм


3.   Заполните тормозной жидкостью бачок гидросистемы

тормозов, затем удалите воздух из гидропривода
тормозов.


Применяемая тормозная жидкость: DOT3 или DOT4


СНЯТИЕ


1.   Снимите заднее колесо.

2.   Снимите суппорт в сборе.

3.   Отсоедините тормозной шланг от суппорта.


РАЗБОРКА


1.   Снимите тормозную колодку.

2.   Извлеките пыльник поршня из корпуса суппорта и

снимите поршень.






3.   Подайте сжатый воздух в отверстие тормозного

шланга для снятия поршня.


ВНИМАНИЕ
Не допускайте, чтобы во время подачи сжатого воздуха
ваши пальцы находились на передней (выступающей)
части поршня.






ВНИМАНИЕ
Резиновые детали замените на новые, но если вы
хотите использовать бывшие в эксплуатации детали
повторно, то опустите их ??????? в спирт на 30
минут.????????









ТОРМОЗНАЯ СИСТЕМА BR-27







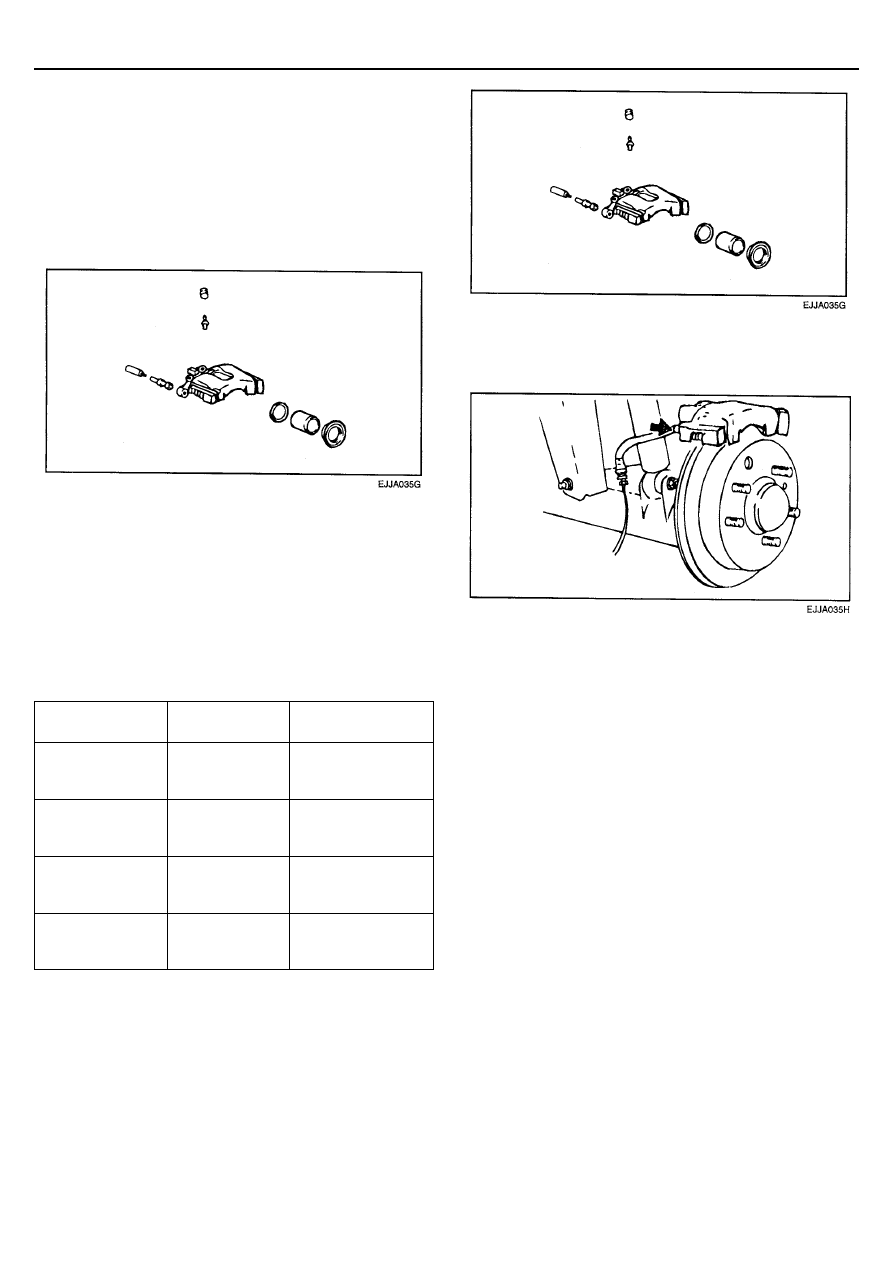

ПРОВЕРКА


1.   Проверьте поршень и его внутреннюю поверхность на

отсутствие следов износа, повреждений и ржавчины.




При необходимости замените поврежденные детали.


2.   Проверьте уплотнительное кольцо поршня, пыльник

поршня и пыльники направляющих пальцев на
отсутствие следов износа и повреждений.







СБОРКА


1.   При разборке(Сборке???) суппорта используйте только

новые уплотнительное кольцо поршня и пыльник
поршня.


2.   Нанесите рекомендуемую жидкость на рабочие

поверхности уплотнительного кольца поршня и
поршня. Установите уплотнительное кольцо поршня в
канавку отверстия суппорта, постарайтесь , чтобы
уплотнительное кольцо не было скручено.





Описание

Рекомендуемая

жидкость

Количество



Уплотнительное
кольцо поршня

Тормозная
жидкость
(DOT3, DOT4)

По необходимости



Внутренняя
поверхность
цилиндра поршня

Тормозная
жидкость
(DOT3, DOT4)

По необходимости



Пыльник поршня

Тормозная
жидкость
(DOT3, DOT4)

По необходимости



Рабочие
поверхности
пальцев

Белую
силиконовую
смазку

По необходимости




3.   Установите пыльник поршня на поршень.

????????????????????






4.   Установите поршень и пыльник поршня в суппорт.

Вставьте хомут пыльника в суппорт и проверьте
посадку пыльника в канавке по окружности поршня.






5.   Нанесите рекомендуемое масло на внутреннюю

поверхность пыльника направляющего пальца.
