Hyundai Santa Fe (2001-2006 год). Руководство - часть 156





BR-12

ТОРМОЗНАЯ СИСТЕМА

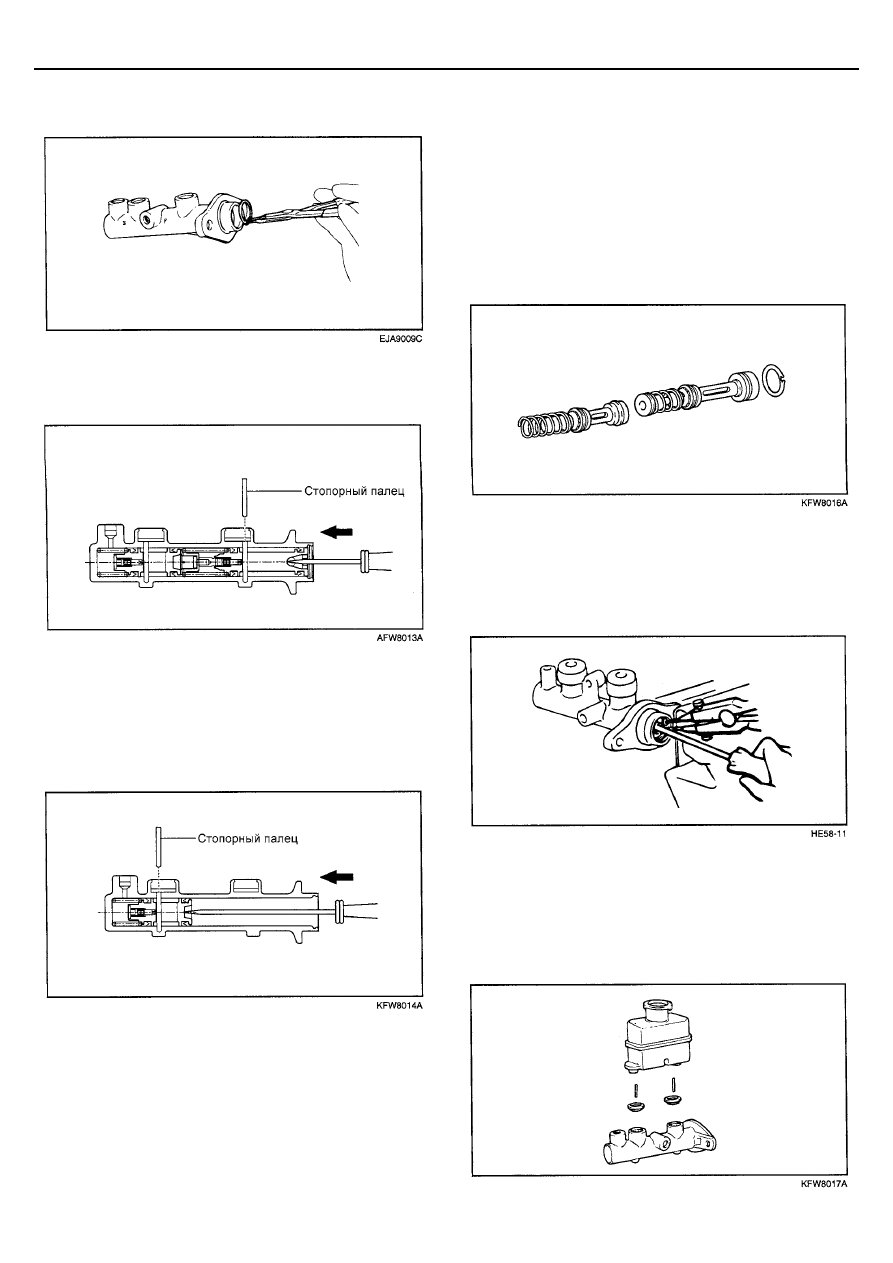

3.  С помощью специального съемника снимите стопорное

кольцо.






4.  Извлеките стопорный палец, нажимая отверткой на

первичный поршень в сборе, и снимите первичный
поршень в сборе.






5.  Извлеките стопорный палец, нажимая отверткой на

вторичный поршень в сборе, и снимите вторичный
поршень в сборе.


ПРИМЕЧАНИЕ
Не разбирайте узел первичного поршня и узел
вторичного поршня.






ПРОВЕРКА


1.  Проверьте отсутствие ржавчины и следов задиров на

внутренней поверхности корпуса главного тормозного
цилиндра.


2.  Проверьте отсутствие следов ржавчины, задиров,

износа и повреждений на первичном и вторичном
поршнях главного тормозного цилиндра.






ПРИМЕЧАНИЕ
1.  Если внутренняя поверхность корпуса главного

тормозного цилиндра повреждена, то замените
главный тормозной цилиндр в сборе.

2.  Детали главного тормозного цилиндра промывайте

спиртом.



СБОРКА


1.  Смажьте рекомендованной чистой тормозной

жидкостью все резиновые детали комплекта главного
тормозного цилиндра и уплотнительные втулки.






2.  Осторожно установите пружины и поршни в главный

тормозной цилиндр в соответствии с правильным
направлением установки.


3.  Нажмите на поршень отверткой и установите

стопорное кольцо.






4.  Нажмите на поршень до полного сжатия пружины и

установите стопорный палец.


5.  Установите уплотнительные втулки.

6.  Установите бачок гидросистемы тормозов на главный

тормозной цилиндр.









ТОРМОЗНАЯ СИСТЕМА BR-13







УСТАНОВКА



1.  Установите главный тормозной цилиндр на вакуумный

усилитель тормозов.


2.  Установите усилитель тормозов и главный тормозной

цилиндр на перегородку моторного отсека.


3.  Подсоедините тормозные трубки к главному

тормозному цилиндру.


4.  Подсоедините вакуумный шланг к усилителю тормозов.

5.  Подсоедините толкатель усилителя тормозов к педали

тормоза.


6.  Заполните тормозной жидкостью бачок гидросистемы

тормозов, затем удалите воздух из гидропривода
тормозов.


ВНИМАНИЕ
Не разбирайте вакуумный усилитель тормозов.









BR-14

ТОРМОЗНАЯ СИСТЕМА







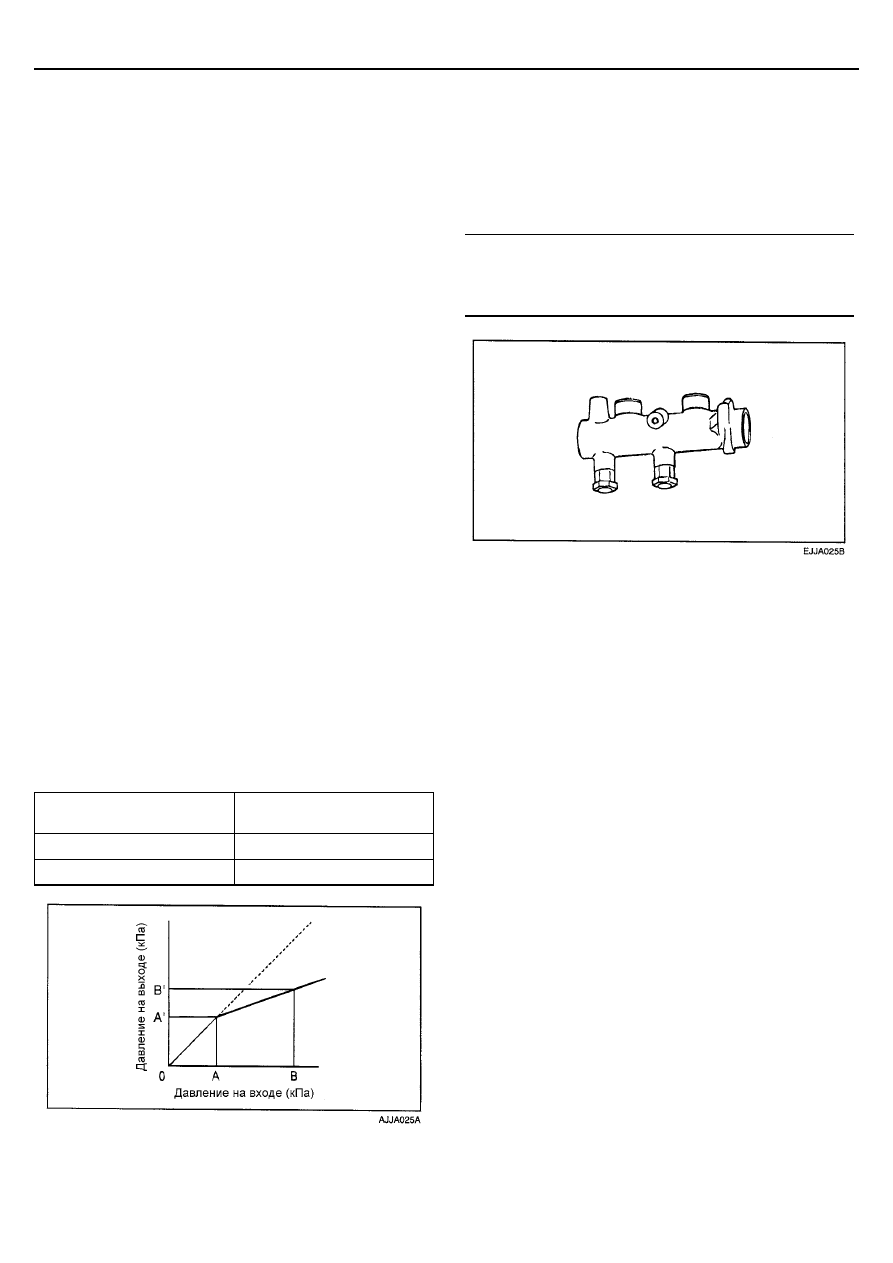

РЕГУЛЯТОР ДАВЛЕНИЯ
ЗАДНИХ ТОРМОЗОВ



РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ
ТОРМОЗОВ


Регулятор давления задних тормозов распределяет
правильное давление тормозной жидкости в контурах
тормозов передних и задних колес для получения высокой
эффективности торможения и предотвращения блокировки
задних колес и заноса. Регулятор давления задних
тормозов разборке не подлежит, так как его рабочие
характеристики сильно зависят от натяжения
установленной в нем пружины.


ПРОВЕРКА РАБОТОСПОСОБНОСТИ


1.  Снимите регулятор давления задних тормозов с

главного тормозного цилиндра.


2.  Для проведения проверки необходимо два манометра.

Подсоедините первый манометр к входному штуцеру
регулятора, а второй манометр – к выходному штуцеру
регулятора.


ПРИМЕЧАНИЕ
После установки манометров удалите воздух из
гидропривода тормозов.

3.  Нажмите на педаль тормоза и измерьте давление на

входе и выходе регулятора давления задних тормозов.
Если измеренное давление соответствует указанному
на рисунке диапазону, то регулятор исправлен.


4.  Подсоедините тормозные трубки в исходное

положение и удалите воздух из гидропривода
тормозов.


ПРИМЕЧАНИЕ
Характеристика пропорционального клапана приведена
для случая увеличения давления.




Давление на входе

Давление на выходе

(Номинальное значение)



3500 кПа (A)

3200 - 3800 кПа (А')



8000 кПа (B)

4620 - 5220 кПа (В')












УСТАНОВКА РЕГУЛЯТОРА ДАВЛЕНИЯ
ЗАДНИХ ТОРМОЗОВ


1.  Установите главный тормозной цилиндр, как показано

на рисунке.


2.  Затяните накидные гайки тормозных трубок и удалите

воздух из гидропривода тормозов.


Момент затяжки


Накидная гайка тормозной трубки: 13 - 17 Нм



Гайка крепления регулятора давления задних
тормозов: 35 - 55 Нм










ТОРМОЗНАЯ СИСТЕМА BR-15







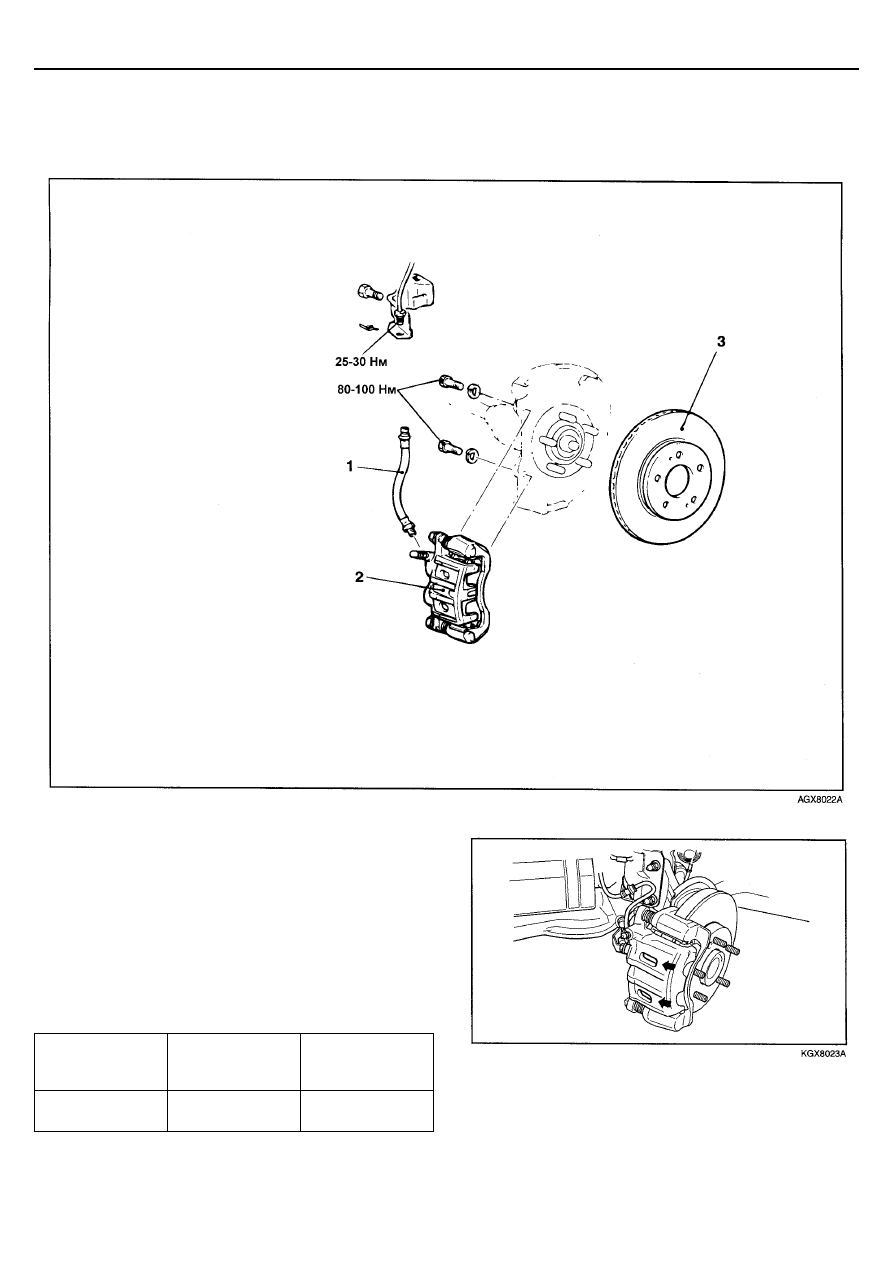

ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА



ДЕТАЛИ












ПРОВЕРКА И ЗАМЕНА



ПРОВЕРКА И ЗАМЕНА КОЛОДОК ПЕРЕДНИХ
ДИСКОВЫХ ТОРМОЗОВ


1.   Проверьте толщину накладок тормозных колодок через

технологические отверстия суппорта.



Параметр

Номинальное

значение

Предельно

допустимое

значение



Толщина
накладки, мм

10,5 2,0










ВНИМАНИЕ
1.   Если толщина накладки тормозной колодки меньше

предельно допустимого значения , то замените
тормозные колодки на левом и правом колесах
комплектом.






Порядок снятия деталей
1.  Соединительная трубка (тормозной шланг и

трубка в сборе)

2.  Суппорт переднего тормоза в сборе
3.  Тормозной диск
