Hyundai Santa Fe (2001-2006 год). Руководство

СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕМ-73

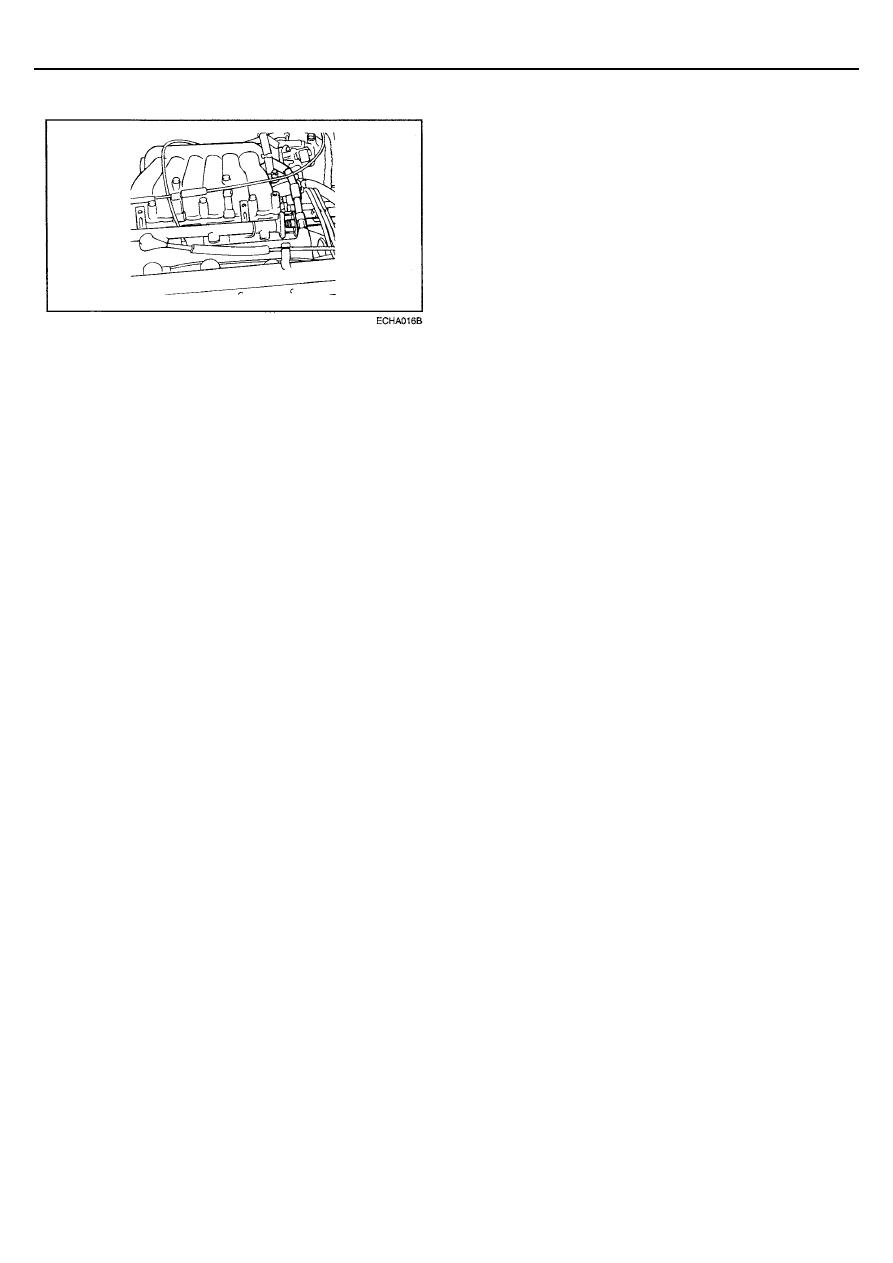

5. Подсоедините топливный шланг высокого давления.

6. Подсоедините шланг системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.

7. Подсоедините к корпусу дроссельной заслонки

воздушный шланг.

8. Подсоедините трос педали акселератора.

9. Подсоедините разъем сервопривода регулятора

оборотов холостого хода и разъем датчика положения
дроссельной заслонки.

СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕМ-75

СНЯТИЕ

ГЛАВНЫЙ ГЛУШИТЕЛЬ

ВНИМАНИЕ
Перед началом операций снятия или проверки
компонентов системы выпуска убедитесь, что они
достаточно остыли.

1. Отсоедините основной глушитель от центральной

трубы системы выпуска.

2. Снимите резинометаллические кронштейны и снимите

основной глушитель.

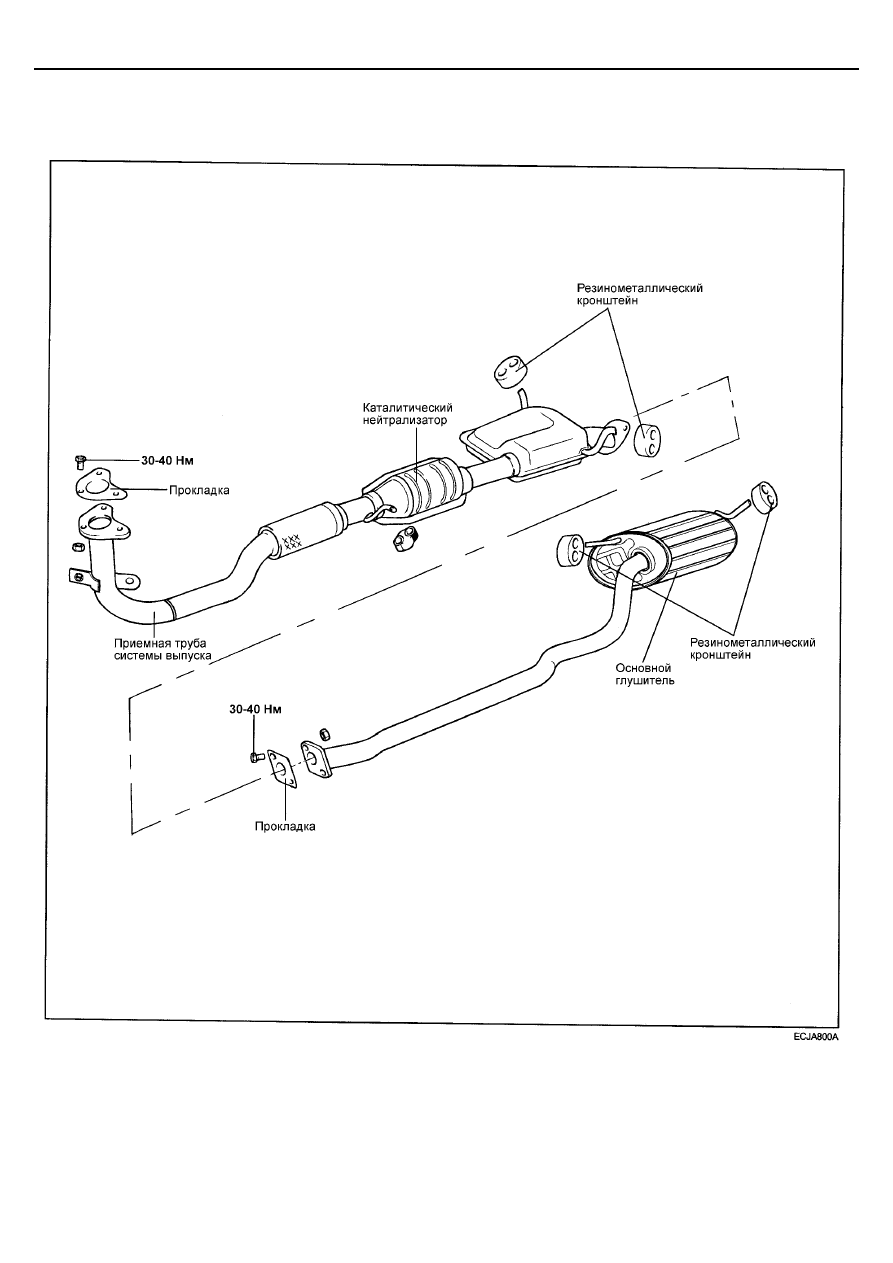

ПРИЕМНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА
(С НЕЙТРАЛИЗАТОРОМ)

1. Отверните болты крепления приемной трубы системы

выпуска к центральной трубе.

2. Отверните болты и гайки крепления приемной трубы

системы выпуска к выпускному коллектору.

3. Снимите приемную трубу системы выпуска с

резинометаллических кронштейнов

ПРОВЕРКА

1. Проверьте отсутствие деформаций, прогаров и трещин

на глушителе и трубах системы выпуска

2. Оцените состояние резинометаллических кронштейнов

УСТАНОВКА

1. Установите компоненты системы выпуска в следующем

порядке: сначала приемную трубу системы выпуска (с
нейтрализатором), затем центральную трубу системы
выпуска и основной глушитель. Временно затяните
крепление компонентов системы выпуска.

2. Подвесьте компоненты на резинометаллических

кронштейнах и выровняйте зазоры с кузовом с обеих
сторон.

3. Надежно затяните крепления компонентов системы

выпуска. Убедитесь в отсутствии контакта компонентов
системы выпуска с какими-либо деталями кузова
автомобиля.
