БЛОК ЦИЛИНДРОВ

EM-25

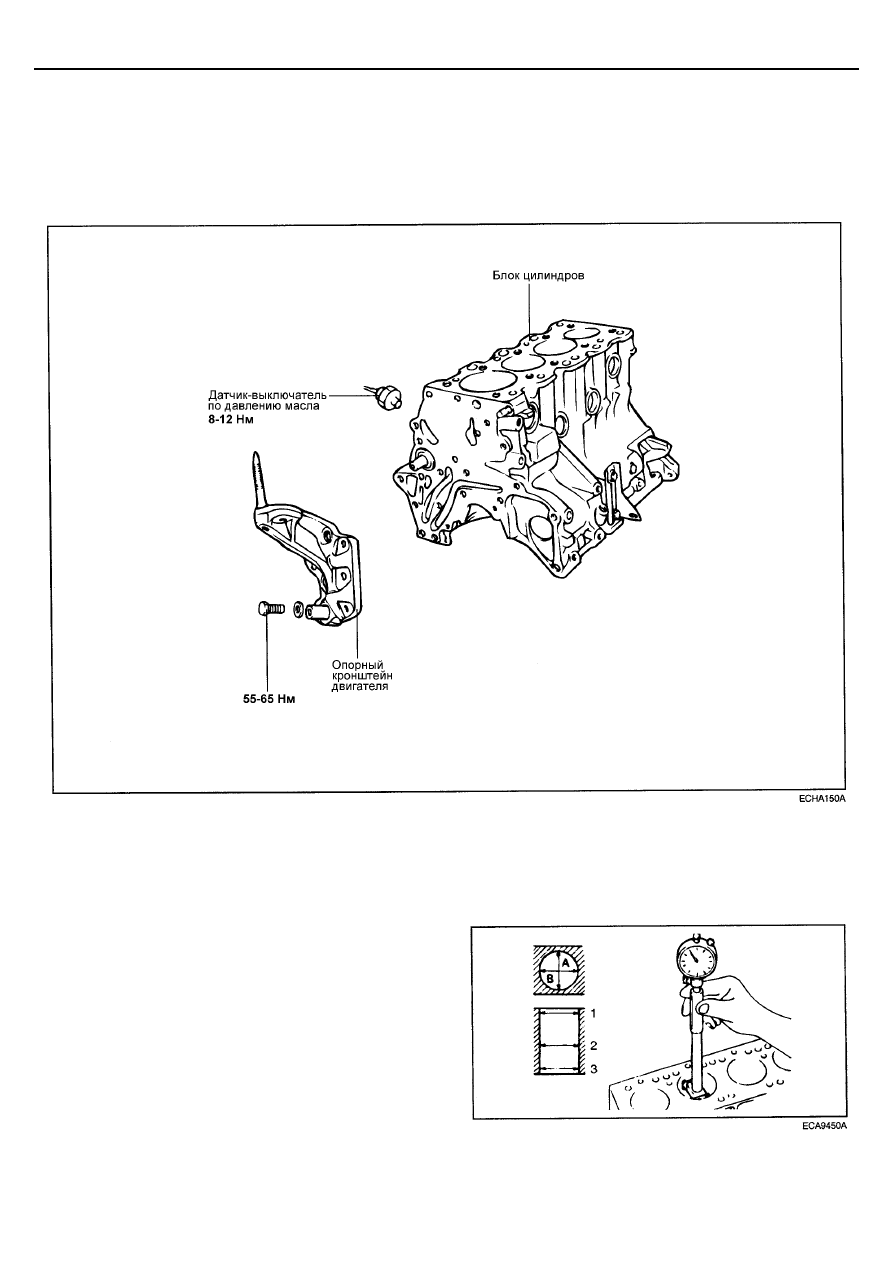

БЛОК ЦИЛИНДРОВ

ДЕТАЛИ

РАЗБОРКА

Снимите головку цилиндров, ремень привода ГРМ,
переднюю крышку, маховик, поршни и коленчатый вал.

Подробности разборки изложены ниже в соответствующих
разделах

ПРОВЕРКА

БЛОК ЦИЛИНДРОВ

1. Проверьте блок цилиндров на отсутствие сколов,

коррозии, отложений накипи и ржавчины. Кроме того,
проверьте отсутствие трещин и других повреждений.
Замените блок цилиндров при обнаружении
значительных дефектов.

2. Измерьте диаметр цилиндров с помощью индикатора-

нутромера в трех поясах по высоте в направлениях "А"
и "В".

Уровень 1: ВМТ поршня

Уровень 2: середина хода

Уровень 3: НМТ поршня

ЕM-26

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 2.0L/2.4L)

3. Если либо некруглость (овальность) или конусность

цилиндра больше предельно допустимого значения,
либо на зеркале цилиндра имеются царапины или
следы заедания (задиры), то следует расточить в
соответствующий ремонтный размер и отхонинговать
цилиндры блока. После ремонта блока цилиндров
установите поршни и поршневые кольца
соответствующего ремонтного размера..

Номинальный диаметр цилиндра:

86,5 – 86,53 мм [2.4L]

85,0 – 85,03 мм [2.0L]

Предельно допустимая конусность
цилиндра:

не более 0,01 мм

4. Если по периметру цилиндра в верхней его части

присутствует наплыв (гребневый износ), то удалите его
с помощью специально инструмента.

Бред, нет таких случаев и быть не может,
даю вариант:

(4. При наличии кольцевой канавки износа в зоне остановки
первого компрессионного кольца в ВМТ, удалите гребень
канавки с помощью развертки или шабером)

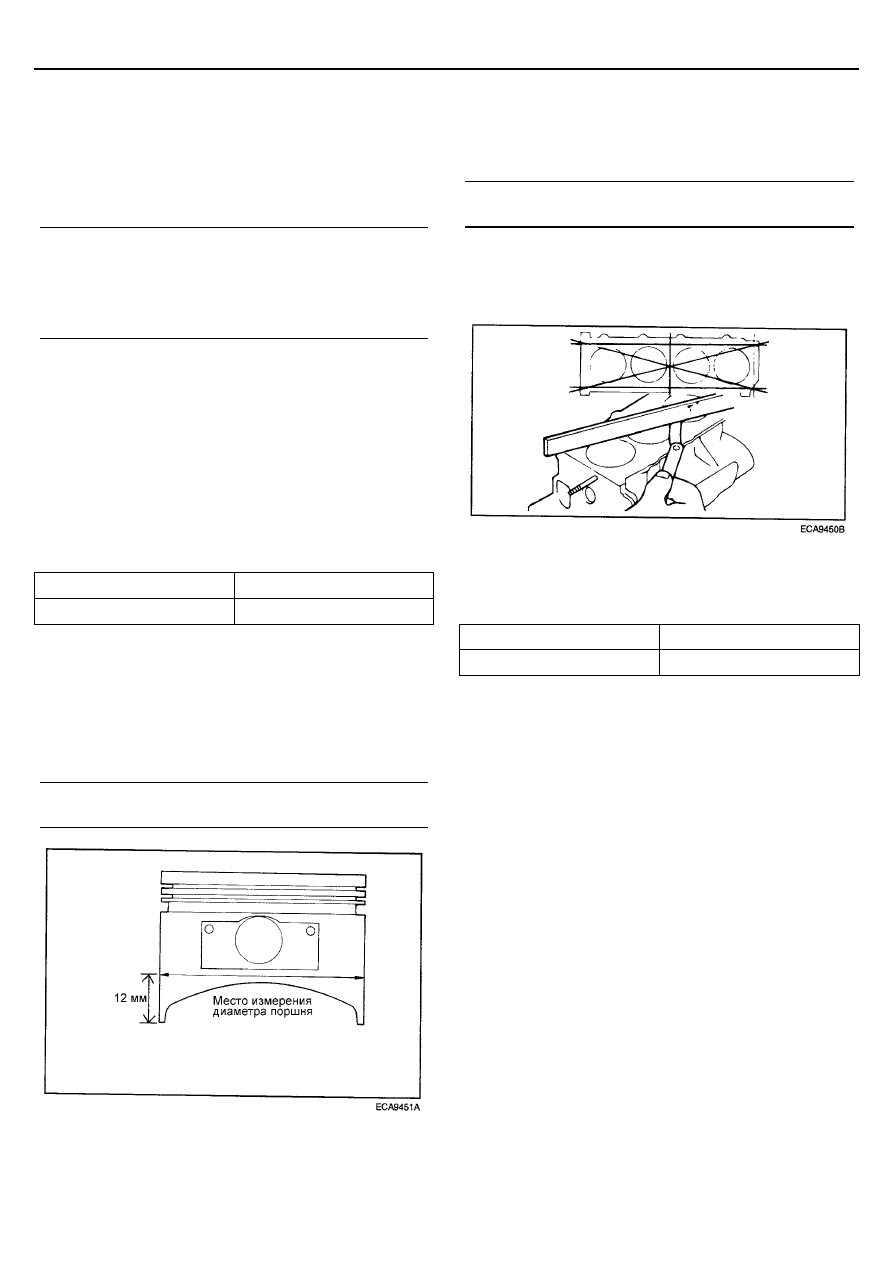

РЕМОНТНЫЙ РАЗМЕР ПОРШНЯ

Идентификационная метка

Ремонтный размер

0,50 0,50

7. С помощью поверочной линейки и плоского щупа

проверьте коробление привалочной плоскости блока
под головку. Перед проверкой удалите с привалочной
плоскости остатки старой прокладки и посторонние
частицы.

Номинальное значение : 0,05 мм или меньше
Предельно допустимое значение : не более 0,1 мм

ПРИМЕЧАНИЕ
при восстановлении поверхности механической
обработкой величина съема металла не должна
превышать 0,2 мм

РАСТОЧКА ЦИЛИНДРОВ

1. При ремонте принимается во внимание максимальный

диаметр цилиндра.

Идентификационная метка

Ремонтный размер

0,50

5. При ремонте (расточке и хонинговке) цилиндров в

ремонтный размер рассчитайте диаметр расточки
цилиндра так, чтобы в результате ремонта обеспечивался
номинальный зазор между поршнем и цилиндром. Все
устанавливаемые поршни должны быть одного
ремонтного размера. Измерения диаметра поршня
производятся на расстоянии 2 мм от обреза юбки в
плоскости, перпендикулярной оси поршневого пальца.

Зазор между поршнем и цилиндром :
0,02

0,04

мм

6. Убедитесь в отсутствии повреждений и трещин.

ПРИМЕЧАНИЕ
Номер ремонтного размера поршня выштампован на
днище поршня.

2. Измерьте диаметр поршня, устанавливаемый в данный

цилиндр.

3. Основываясь на измеренной величине наружного

диаметра поршня, рассчитайте диаметр расточки
цилиндра.

Диаметр расточки цилиндра = Наружный диаметр
поршня + Зазор между поршнем и цилиндром
(0,02 - 0,04 мм) - Припуск на хонингование (0,02 мм)

4. Расточите все цилиндры до расчетного диаметра.

ПРИМЕЧАНИЕ
При расточке для предотвращения возникновения
тепловых деформаций стенок цилиндров расточку
проводите в следующем порядке : 2-4-1-3

В ОРИГИНАЛЕ СКАЗАНО 1-3-4-2
неверно !!!
