ОБЩАЯ ИНФОРМАЦИЯ EM-13







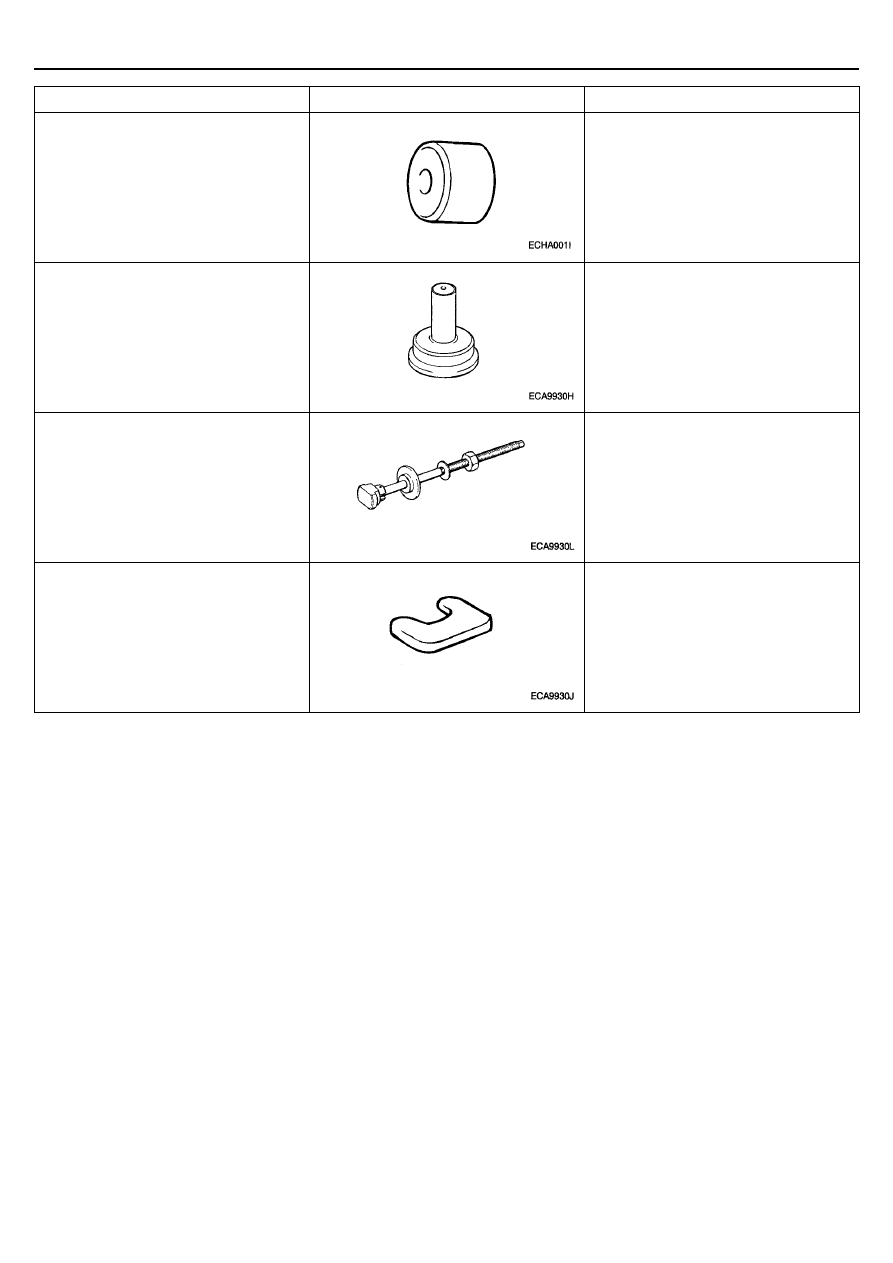

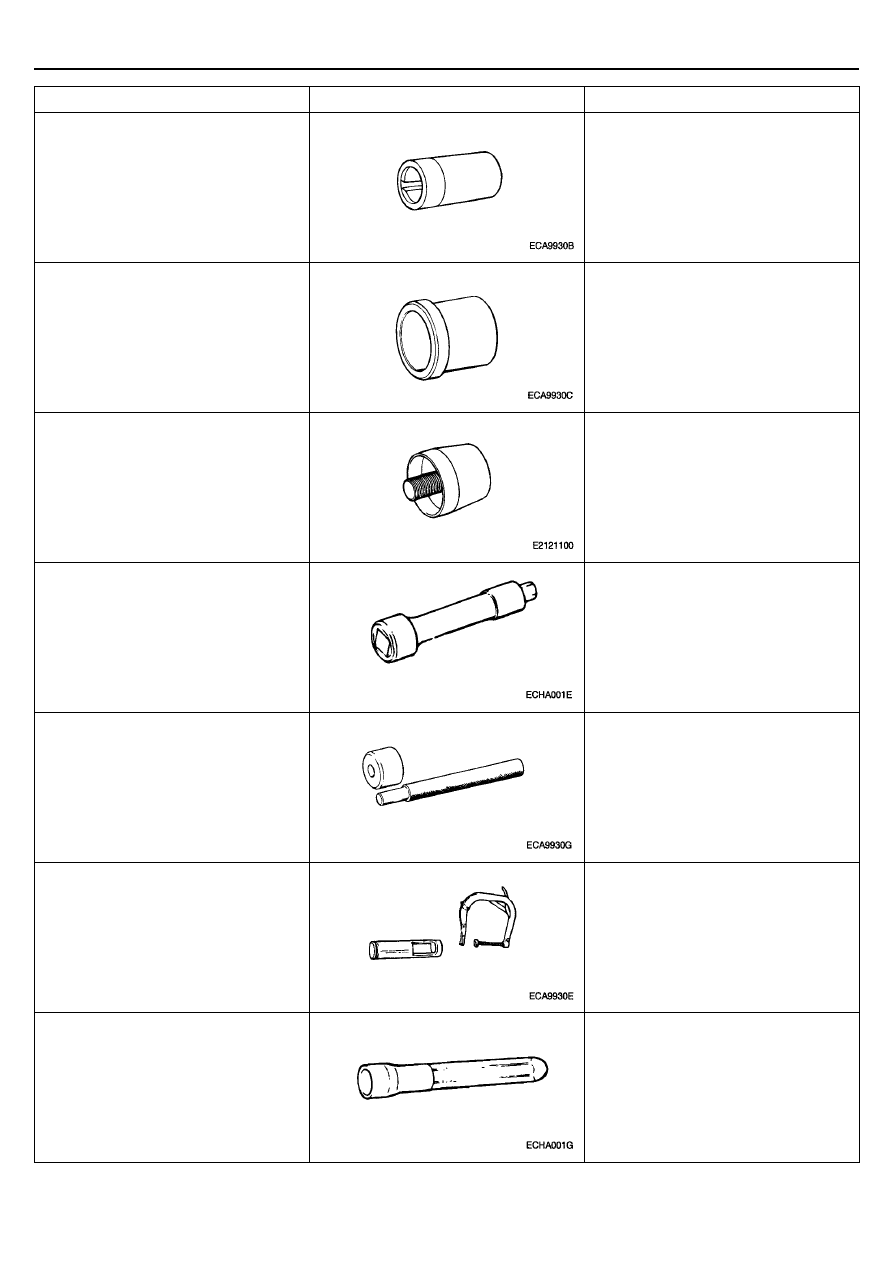

Инструмент (Номер и наименование)

Рисунок

Назначение

Направляющая втулка для переднего
сальника коленчатого вала

(09214-32100)



Установка переднего сальника
коленчатого вала (Использовать вместе
с 09214-32000)

Оправка для установки сальника
распределительного вала

(09221-21000)



Установка сальника
распределительного вала
(Использовать вместе с 09221-21100)

Направляющая сальника
распределительного вала

(09221-21100)



1. Установка сальника
распределительного вала
(Использовать вместе с 09221-21000)

Ключ для болта крепления головки
цилиндров

(09221-32001)



Ослабление и затяжка болтов
крепления головки цилиндров

Оправка для установки направляющей
втулки клапана

(09221-22000А/В)



Снятие и установка направляющей
втулки клапана

Приспособление для сжатия клапанных
пружин и переходник
(09222-28000, 09222-28100)



Снятие и установка впускных и
выпускных клапанов.

Оправка для установки маслосъемного
колпачка клапана
(09222-28200)



Установка маслосъемного колпачка
клапана.









ЕM-14

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







Инструмент (Номер и наименование)

Рисунок

Назначение

Переходник оправки для установки
направляющей клапана

(09222-28400)



Установка направляющей клапана

Оправка для установки заднего
сальника коленчатого вала
(09231-21000)



1.   Установка заднего сальника

двигателя.

2.   Установка заднего сальника

коленчатого вала.



Набор для снятия и установки
поршневого пальца
(09234-33001)



Снятие и установка поршневого пальца


Вставка к набору для снятия и установки
поршневого пальца
(09234-33002)



Снятие и установка поршневого пальца
(Использовать вместе с 09234-33001).









ОБЩАЯ ИНФОРМАЦИЯ EM-15







ПОИСК НЕИСПРАВНОСТЕЙ







Признак неисправности

Вероятная причина

Устранение

Низкая компрессия

Прогар прокладки головки цилиндров
Износ или повреждение поршневых колец

Замените прокладку
Замените кольца



Износ поршня или цилиндра

Отремонтируйте или замените поршни
и/или блок цилиндров



Износ или повреждение седел клапанов

Отремонтируйте или замените клапаны
и/или седла клапанов

Низкий уровень моторного масла в поддоне

Проверьте уровень масла

Неисправность датчика-выключателя давления
масла

Замените


Засорен масляный фильтр
Износ шестерен или крышки масляного насоса

Замените
Замените

Пониженная вязкость (разбавление или
разжижение) моторного масла

Замените масло и найдите причину
неисправности

Завис редукционный клапан (в открытом
состоянии)

Отремонтируйте

Пониженное давление
моторного масла

Повышенный зазор в подшипниках

Замените

Повышенное давление
моторного масла

Завис редукционный клапан (в закрытом
состоянии)

Отремонтируйте

Повышенная вибрация
двигателя

Ослабли крепления кронштейнов передней и
задней опор двигателя

Подтяните



Ослабло крепление кронштейна опоры КПП

Подтяните



Ослабло крепление кронштейна боковой опоры
двигателя

Подтяните



Ослабло крепление поперечной балки подрамника
Неисправность подушки опоры КПП
Неисправность подушки боковой опоры двигателя

Подтяните
Замените
Замените



Неисправность подушки передней или задней
опоры двигателя

Замените

Шум от клапанов

Пониженная вязкость (разбавление или
разжижение) моторного масла (низкое давление
масла)

Замените



Износ или повреждение стержня клапана или
направляющей втулки клапана

Отремонтируйте

Недостаточный расход масла через подшипники

Проверьте уровень моторного масла

Пониженная вязкость (разбавление или
разжижение) моторного масла

Замените масло и найдите причину
неисправности

Шум от шатунных или
коренных подшипников
коленчатого вала

Повышенный зазор в подшипниках

Замените

Шум от ремня привода ГРМ  Неправильное натяжение ремня

Отрегулируйте натяжение ремня

Низкий уровень
охлаждающей жидкости

Утечки охлаждающей жидкости
1. Шланги радиатора или отопителя
2. Неисправность крышки радиатора
3. Корпус термостата
4. Радиатор
5. Насос охлаждающей жидкости

?????????
Отремонтируйте
Отремонтируйте
Отремонтируйте
Отремонтируйте
Отремонтируйте


Засорение радиатора

Посторонние частицы в охлаждающей жидкости

Замените охлаждающую жидкость









ЕM-16

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







Признак неисправности

Вероятная причина

Устранение

Неисправность термостата
Неисправность крышки радиатора

Замените детали
Замените детали

Затруднен проход охлаждающей жидкости в системе
охлаждения

Очистите систему охлаждения или
замените детали

Ослабление или обрыв ремня привода генератора
Неисправность насоса охлаждающей жидкости

Отрегулируйте натяжение или замените
Замените

Неисправность датчика температуры охлаждающей
жидкости или его проводки

Отремонтируйте или замените


Ненормально высокая
температура охлаждающей
жидкости

Неисправность электровентилятора радиатора
Дефект датчика температуры охлаждающей жидкости
радиатора (thermo-sensor on radiator)
Низкий уровень охлаждающей жидкости

Отремонтируйте или замените
Замените

Долейте охлаждающую жидкость

Неисправность термостата

Замените

Ненормально низкая
температура охлаждающей
жидкости

Неисправность датчика температуры охлаждающей
жидкости или его проводки

Отремонтируйте или замените

Утечке в системе
охлаждения масла

Ослабли крепления шлангов или распределительной
трубы
Деформация шлангов и/или трубок

Подтяните

Замените

Электровентилятор
радиатора не включается

Перегорел предохранитель

Отремонтируйте или замените

Негерметичность системы
выпуска

Ослабление крепления в местах соединений
Дефект труб системы выпуска или глушителя

Подтяните
Замените или отремонтируйте

Прогорание перегородок в глушителе
Дефект резинометаллического кронштейна подвеса

Замените
Замените

Труба системы выпуска или глушитель контактируют
с кузовом

Исправьте

Посторонний шум от
системы выпуска

Дефект труб системы выпуска или глушителя

Отремонтируйте или замените
