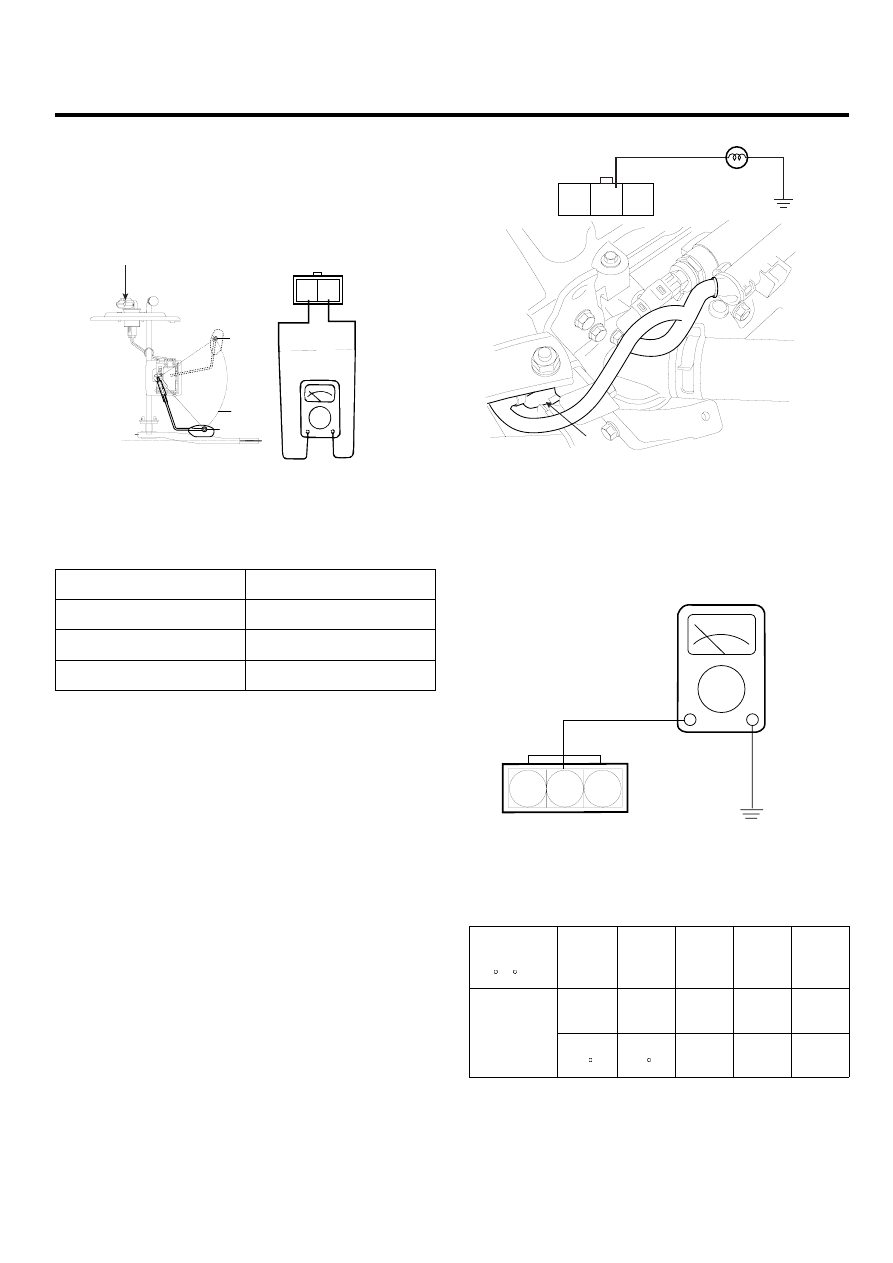

INDICATORS AND GAUGES

BE -121

FUEL GAUGE SERVO SENDER

1.

Using an ohmmeter measure the resistance between
terminals 1 and 2 of servo sender connector (A) at
each flot level.

Ω

1

2

A

F

1/2

E

ATIE262C

2.

Also check that the resistance changes smoothly
when the flot is moved from "E" to "F".

Position

Resistance (Ω )

E

95.2 ± 1Ω

1/2

90.2 ± 1Ω

F

3.8 ± 1Ω

ENGINE COOLANT TEMPERATURE GAUGE

1.

Disconnect the wiring connector (A) from the engine
coolant temperature sender in the engine compart-
ment.

2.

Connect a 12V, 3.4 wattages test bulb between the
harness side connector 2 terminal and ground.

3.

Turn the ignition switch ON.

4.

Verify that the test bulb flashes and that the indicator
moves to HOT position.
If operation is not as specified, replace the cluster
(Engine coolant temperature gauge). Then recheck
the system.

A

3

2

1

SCMBE6228D

ENGINE COOLANT TEMPERATURE SENDER

1.

Using an ohmmeter, measure the resistance between
the terminal 2 and ground.

3

2

1

Ω

ETKE110I

2.

If the resistance value is not as shown in the table,
replace the temperature sender.

Tempera-

ture

[ F( C)]

140

(60)

185

(85)

230

(110)

257

(127.4)

E/G

128.5

53.8

23.0

16.1

Gaso-

line

Resis-

tance

(Ω )

195

(49 C)

86.5

(71 C)

23.0

16.1

Diesel

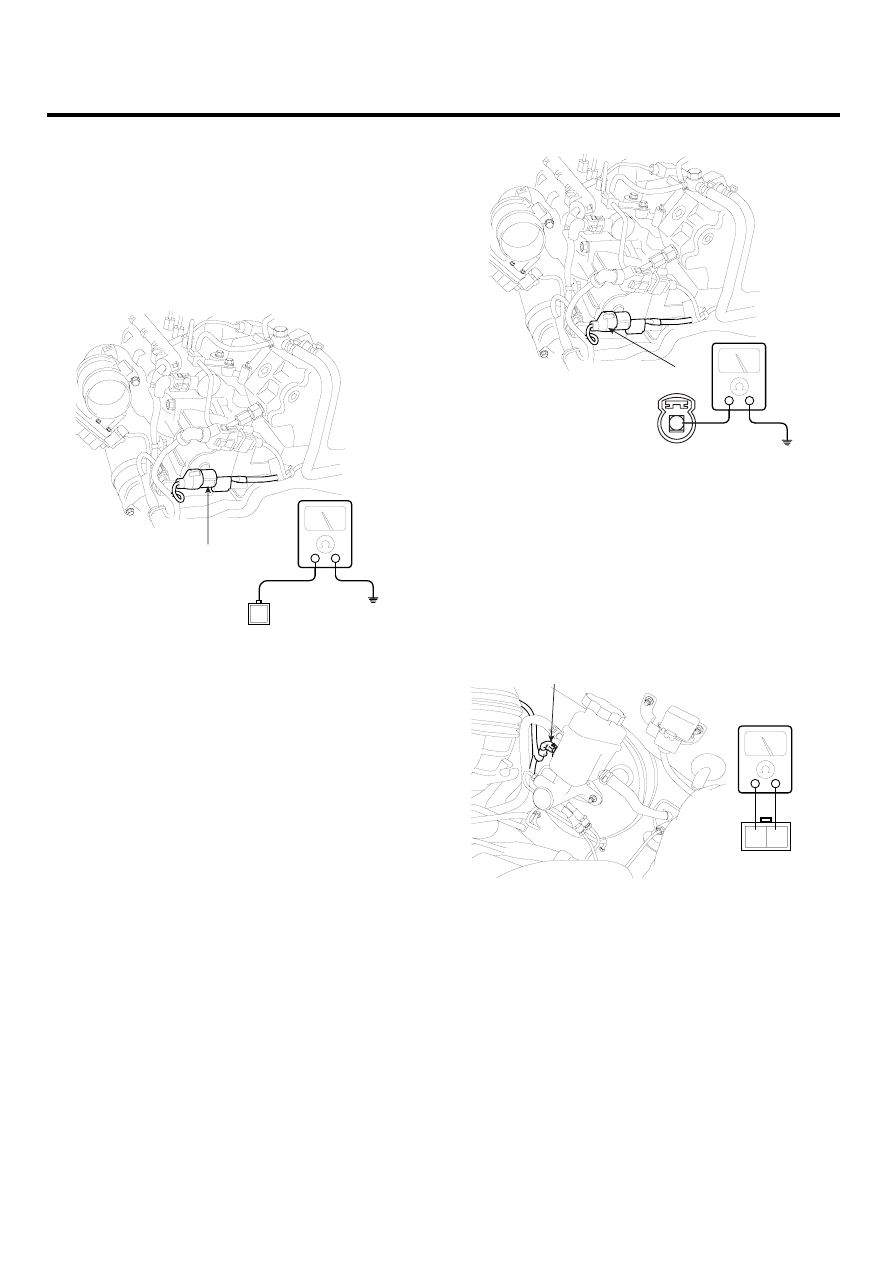

BE -122

BODY ELECTRICAL SYSTEM

OIL PRESSURE SWITCH

1.

Check that there is continuity between the oil press
switch terminal and ground with the engine off.

2.

Check that there is no continuity between the terminal
(A) and ground with the engine running.

3.

If operation is not as specified, replace the switch.

A

1

SCMBE6229D

OIL PRESSURE WARNING LAMP

1.

Disconnect the connector (A) from the warning switch
and ground the terminal on the wire harness side con-
nector.

2.

Turn the ignition switch ON. Check that the warning
lamp lights up. If the warning lamp doesn’t light, test
the bulb or inspect the wire harness.

A

1

SCMBE6230D

BRAKE FLUID LEVEL WARNING SWITCH

1.

Remove the connector (A) from the switch located at
the brake fluid reservoir.

2.

Verify that continuity exists between switch terminals
1 and 2 while pressing the switch (float) down with a
rod.

1

2

A

SCMBE6231D

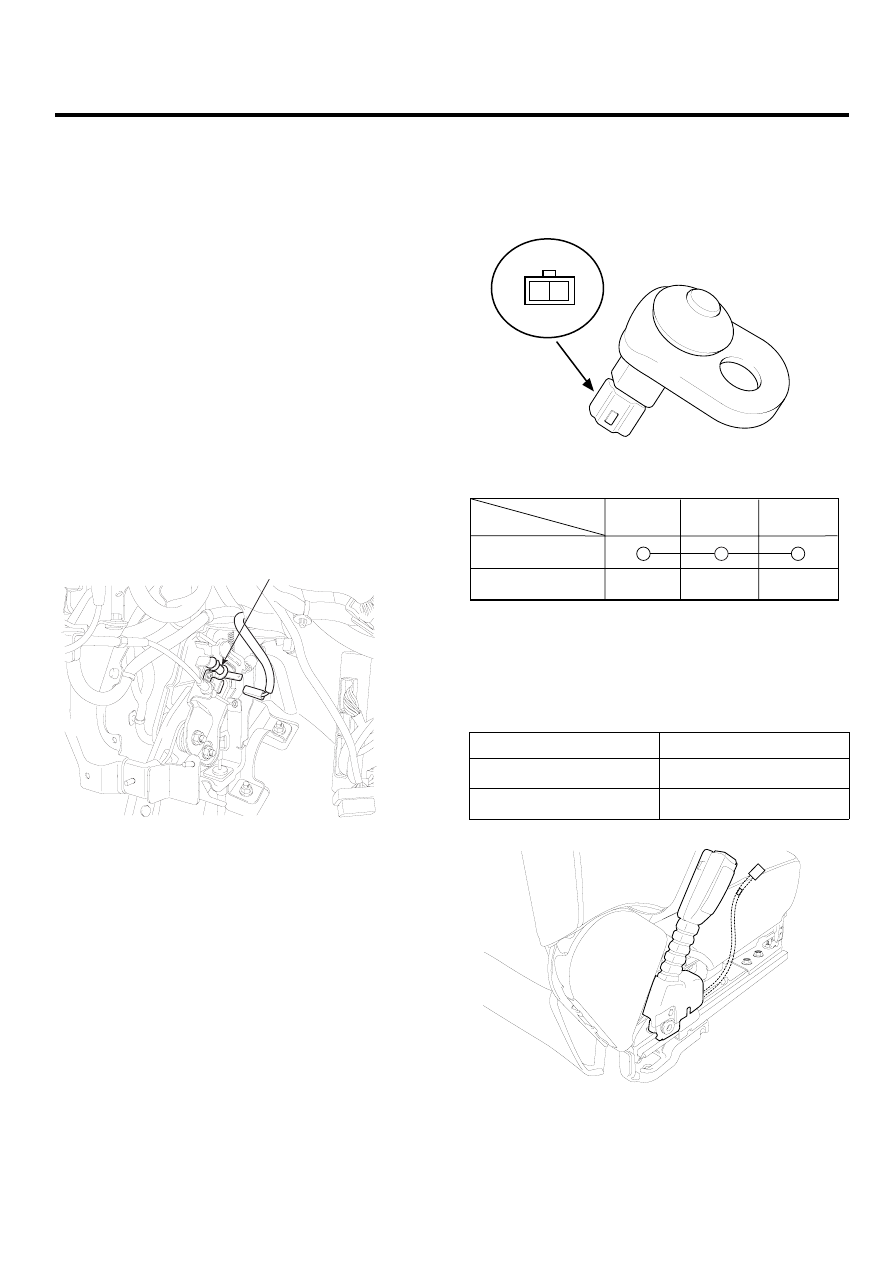

INDICATORS AND GAUGES

BE -123

BRAKE FLUID LEVEL WARNING LAMP

1.

Ignition "ON".

2.

Release the parking brake.

3.

Remove the connector from the brake fluid level warn-
ing switch.

4.

Ground the connector at the harness side.

5.

Verify that the warning lamp lights.

PARKING BRAKE SWITCH

The parking brake switch is a push type. It is located at
the side of the parking brake pedal.

1.

Check that there is continuity between the terminal
and switch body with the switch (A) ON.

2.

Check that there is no continuity between the terminal
and switch body with the switch OFF.
If continuity is not as specified, replace the switch or
inspect its ground connection.

A

ATKF262D

DOOR SWITCH

Remove the door switch and check for continuity between
the terminals.

1

2

ATIE121Q

2

1

Body

(Ground)

Position

Free(Door open)

Push(Door close)

Terminal

ETQF180D

SEAT BELT SWITCH

1.

Remove the connector from the switch.

2.

Check for continuity between terminals.

Seat belt condition

Continuity

Fastened

Non-conductive (∞Ω )

Not fastened

Conductive (Ω )

ETBF260G

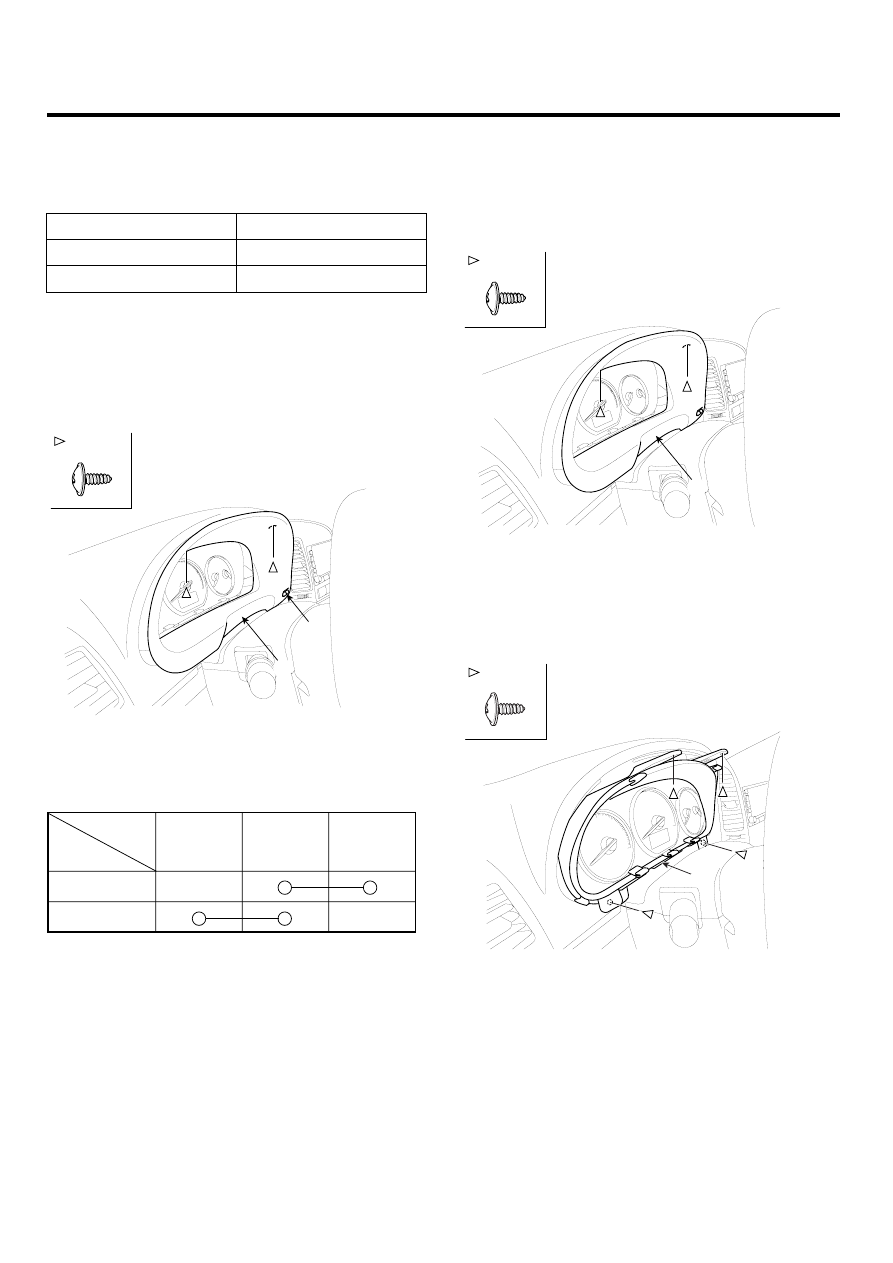

BE -124

BODY ELECTRICAL SYSTEM

SEAT BELT WARNING LAMP

With the ignition switch turned ON, verify that the lamp
glows.

Seat belt condition

Warning lamp

Fastened

OFF

Not fastened

ON

TRIP SWITCH

1.

Disconnect the negative (-) battery terminal.

2.

Remove the trip switch (A) from the cluster facia panel
(B).

A

: Screw, 2

B

SCMBE6234L

3.

Check for continuity between the terminals in each
switch position according to the table.

2

3

4

MODE(PUSH)

RESET(PUSH)

Terminal

Position

ETBF260I

REPLACEMENT

E9AE5508

1.

Disconnect the negative (-) battery terminal.

2.

Remove the center facia panel (A) after and loosening
2 screws.

: Screw, 2

A

SCMBE6223L

3.

Disconnect trip switch connector.

4.

Pull out the cluster (A) from the housing after remov-
ing 4 screws.

A

: Screw, 4

SCMBE6224L
