EXTERIOR

BD -23

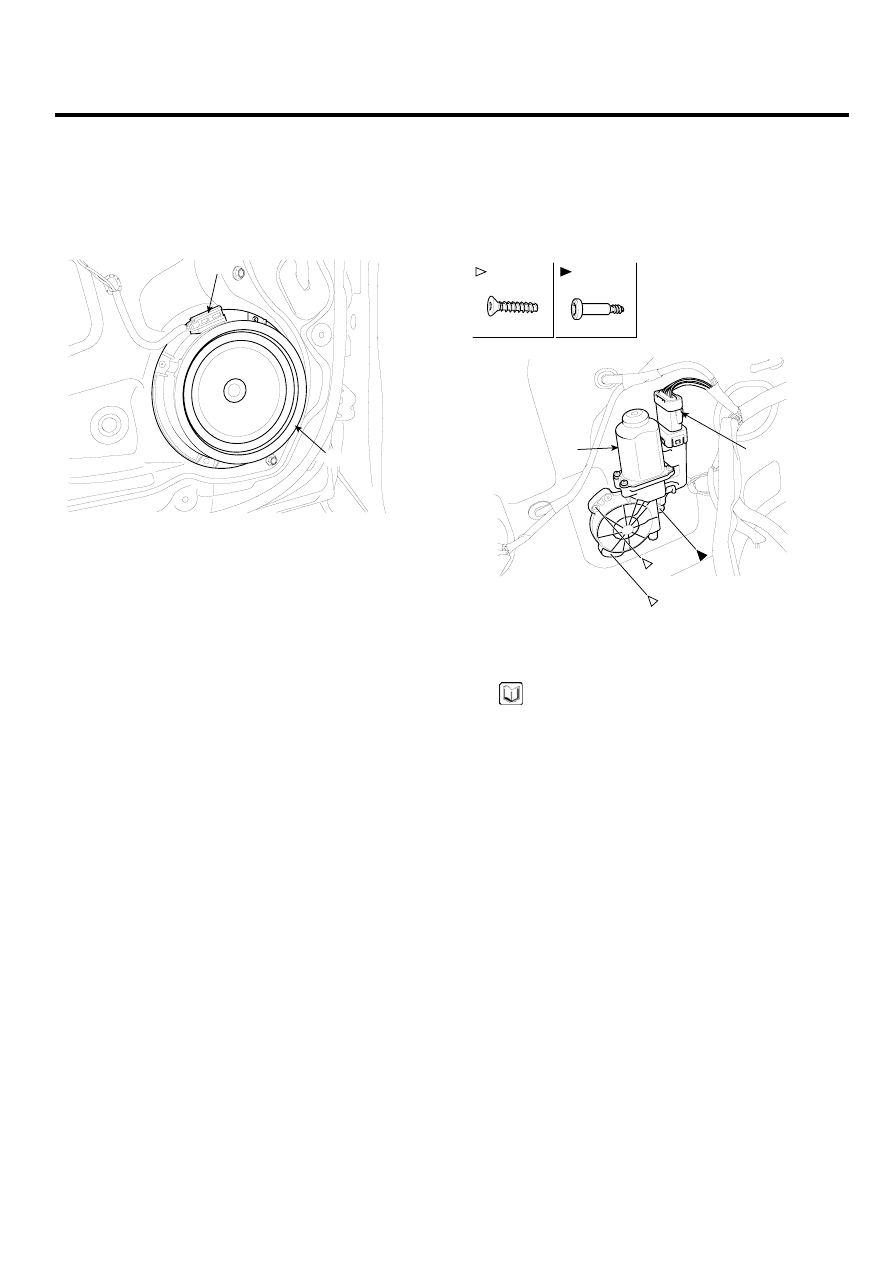

SPEAKER REPLACEMENT

1.

Remove the front door trim. (See page BD- 21)

2.

After disconnecting the connector (A), remove the
power window motor (B).

A

B

SCMBD6033D

3.

Installation is the reverse of removal.

POWER WINDOW MOTOR REPLACEMENT

1.

Remove the door trim. (See page BD- 21)

2.

After disconnecting the connector (A), remove the
power window motor (B).

A

B

Fastener Locations

: Screw, 2

: Screw, 1

SCMBD6034L

3.

Installation is the reverse of removal.

NOTE

-

Roll the glass up down to see if it move freely
without binding.

BD -24

BODY (INTERIOR AND EXTERIOR)

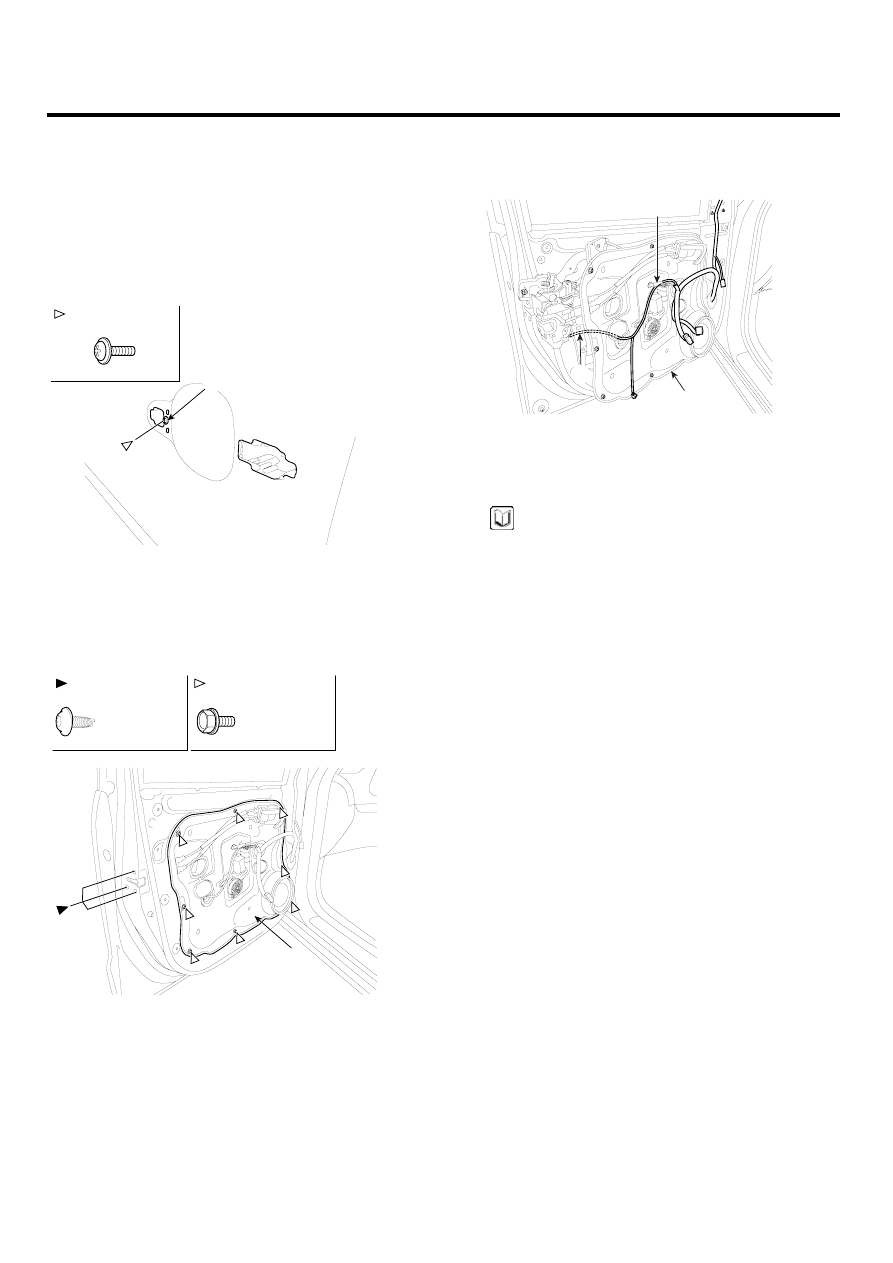

FRONT DOOR MODULE ASSEMBLY

REPLACEMENT

1.

Remove the following parts.
-

Front door trim. (See page BD- 21)

-

Window glass. (See page BD- 22)

-

Outside handle. (See page BD- 25)

2.

Loosen the outside handle base mounting screw (A).

A

: Screw Locations, 1

SCMBD6035L

3.

Loosen the module (A) mounting bolts and latch
mounting screws.

A

Fastener Locations

: Bolt, 8

: Screw, 3

7.8~11.8 N.m
(0.8~1.2 Kgf.m,
5.1~8.7 lbf.ft)

6.9~10.8 N.m
(0.7~1.1 Kgf.m,
5.1~8.0 lbf.ft)

SCMBD6036L

4.

Disconnect the door module wiring harness (A), then
remove the module assembly (B).

A

B

C

SCMBD6037D

5.

Installation is the reverse of removal.

NOTE

-

Make sure the connector are plugged in properly
and each rod is connected securely.

-

Make sure the door locks and opens properly.

EXTERIOR

BD -25

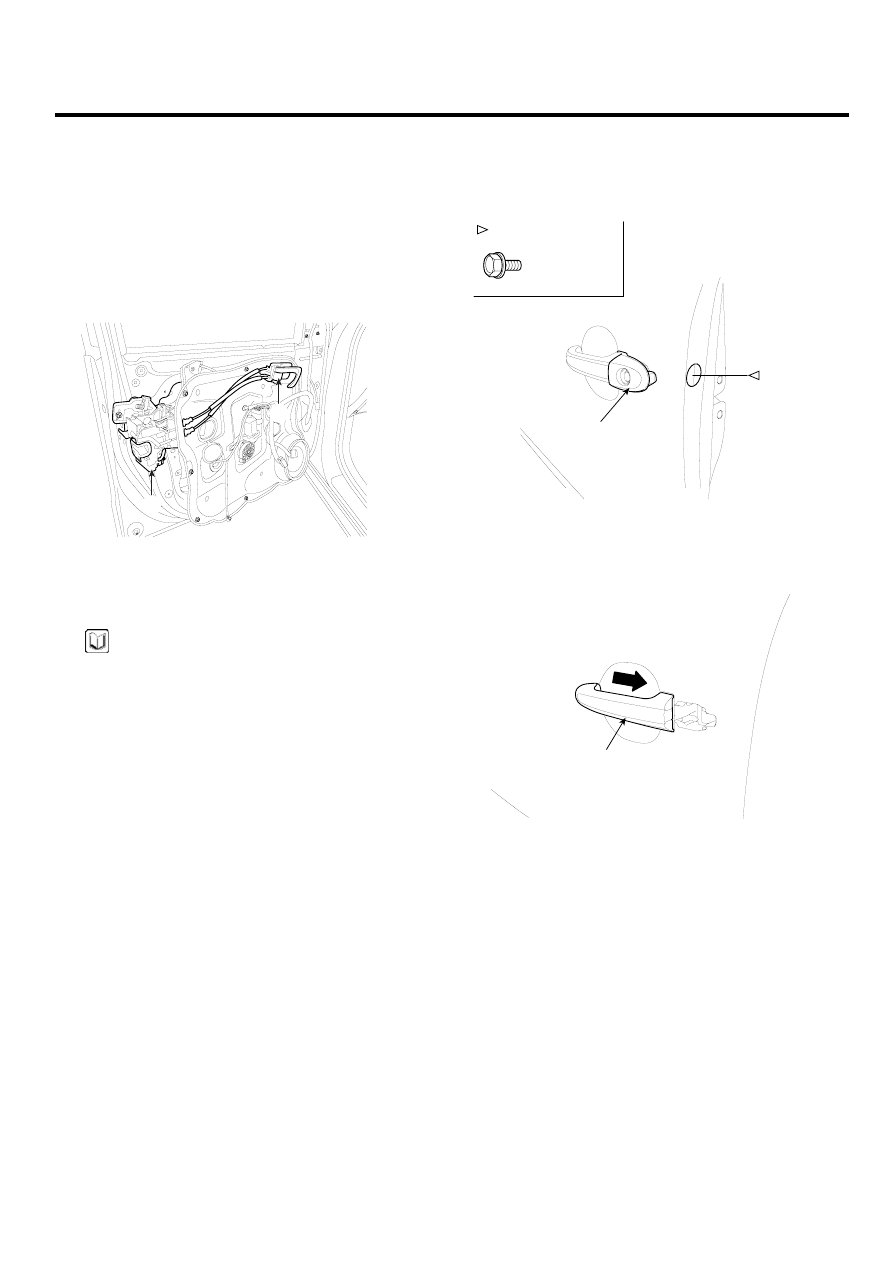

LATCH ASSEMBLY REPLACEMENT

1.

Remove the following parts.
-

Front door trim. (See page BD- 21)

-

Window glass. (See page BD- 22)

-

Inside handle. (See page BD- 8)

-

Door module. (See page BD- 24)

2.

Remove the latch assembly (A).

A

B

SCMBD6505D

3.

Installation is the reverse the removal.

NOTE

-

Make sure the door locks and opens properly.

OUTSIDE HANDLE REPLACEMENT

1.

Loosen the mounting bolt, then remove the key holder
(A).

A

: Bolt Locations

6.9~10.8 N.m
(0.7~1.1 Kgf.m,
5.1~8.0 lbf.ft)

SCMBD6038L

2.

Remove the outside handle (A).

A

SCMBD6039D

3.

Installation is the reverse of removal.

BD -26

BODY (INTERIOR AND EXTERIOR)

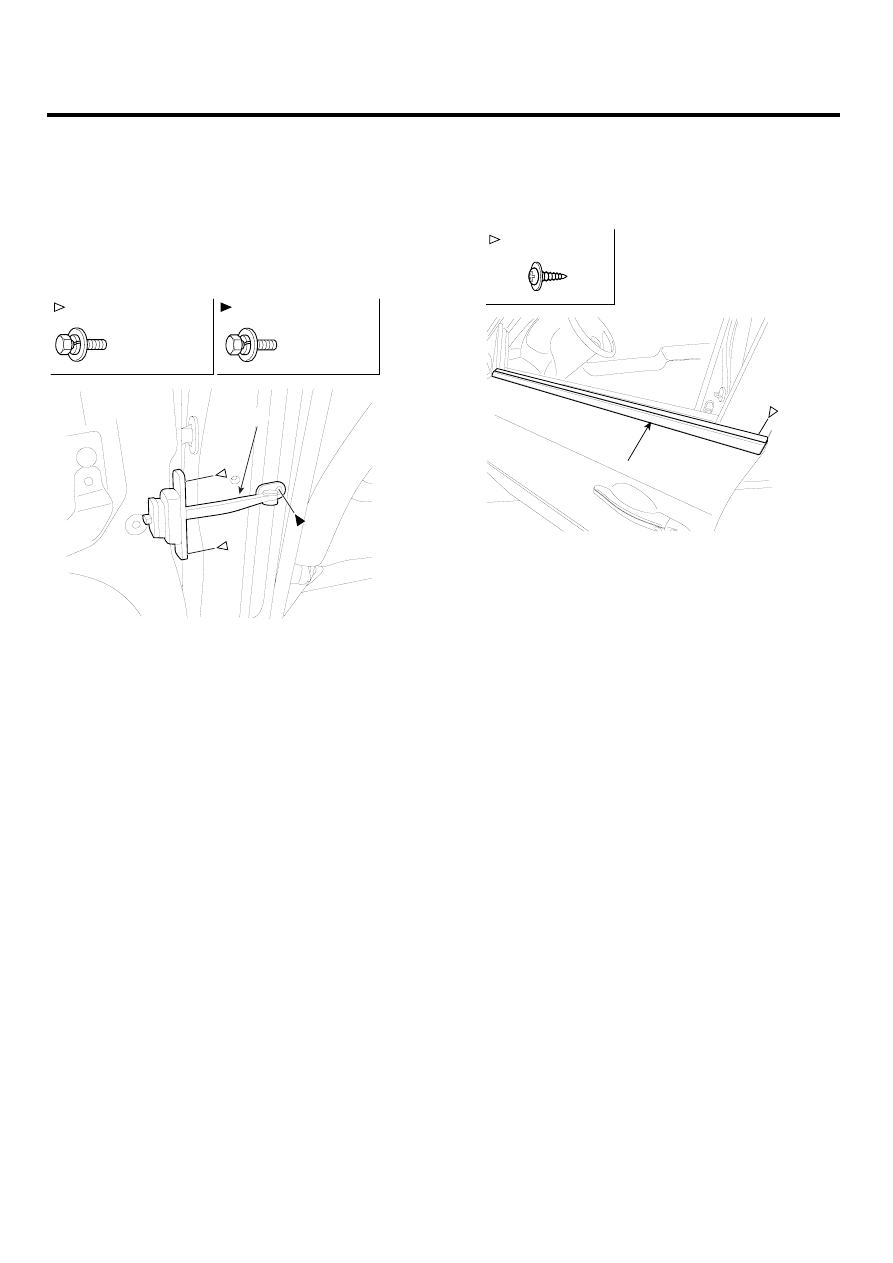

DOOR CHECKER REPLACEMENT

1.

Remove the front door trim. (See page BD- 21)

2.

Remove the door module. (See page BD- 24)

3.

Loosen the mounting bolt, then remove the rear
checker (A).

A

Fastener Locations

: Bolt, 2

: Bolt, 1

6.9~10.8N.m
(0.7 ~ 1.1Kgf.m,
5.1~8.0lbf.ft)

16.7~21.6N.m
(1.7 ~ 2.2Kgf.m,
12.3~15.9lbf.ft)

LSLG006O

4.

Installation is the reverse the removal.

DOOR BELT WEATHERSTRIP REPLACEMENT

1.

Loosen the mounting screw, then remove the door
belt weatherstrip (A).

A

: Screw Locations, 1

LSLG140N

2.

Installation is the reverse of removal.
