ATA -158

AUTOMATIC TRANSAXLE (A5HF1)

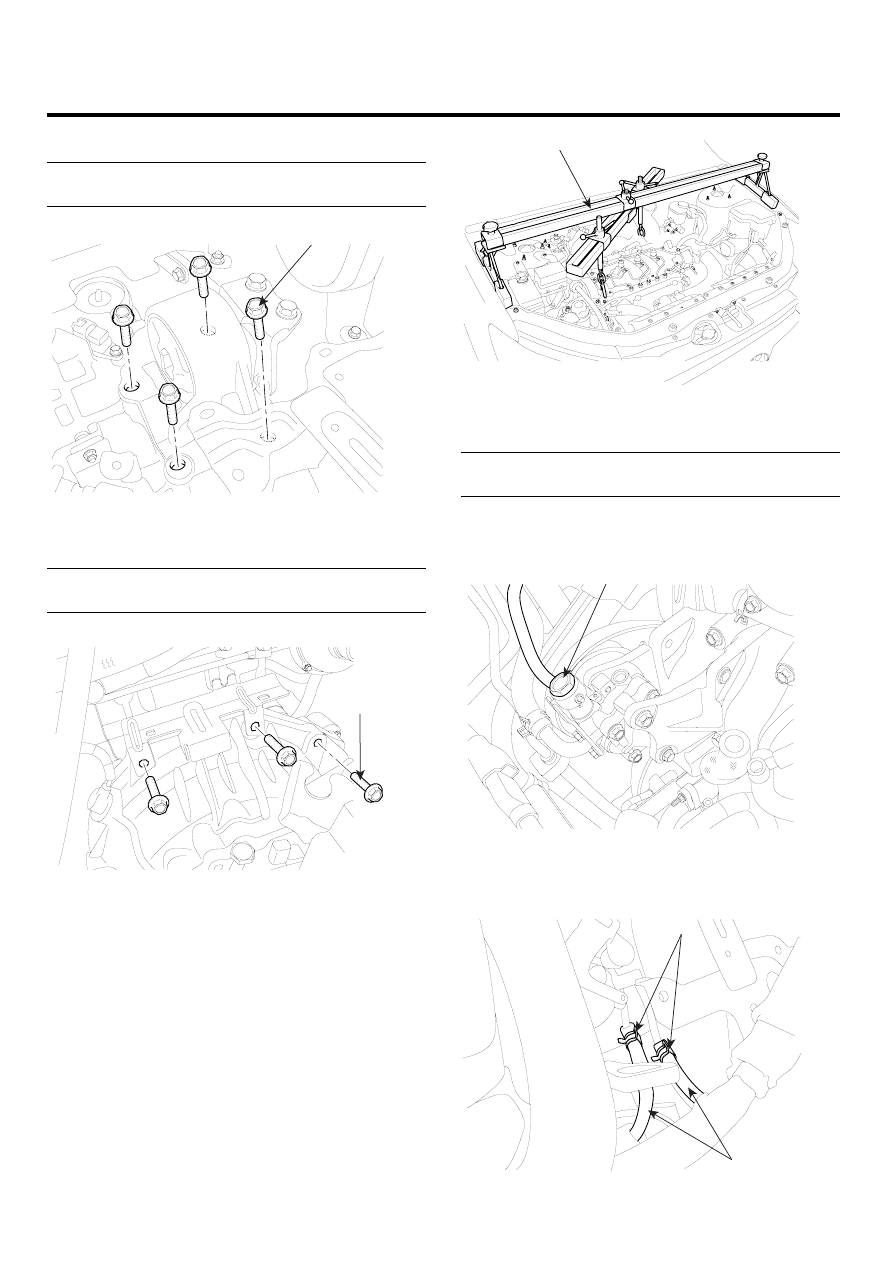

13. Tighten the transaxle insulator mounting bolt (A).

TORQUE:
90~110 Nm(9~11 kgf.m, 65.1~79.5 lb-ft)

A

SCMAT6015D

14. Tighten the transaxle mounting bolts (A).

TORQUE:
43~55 Nm(4.3~5.5 kgf.m, 31.1 ~ 39.7 lb-ft)

A

AKKF002O

15. Remove the SST (09200-38001) holding the engine

and transaxle assembly.

09200-38001

SCMAT6014D

16. Install the starter motor. (see EE group).

TORQUE:
65~85 Nm(6.5~8.5 kgf.m, 47.0~61.5 lb-ft)

17. Connect the power steering pressure tube (A) to the

power steering oil pump.

A

SCMAT6018D

18. Connect the transaxle oil cooler hoses (A) to the tubes

by fastening the clamps (B).

A

B

SCMAT6013D

AUTOMATIC TRANSAXLE SYSTEM

ATA -159

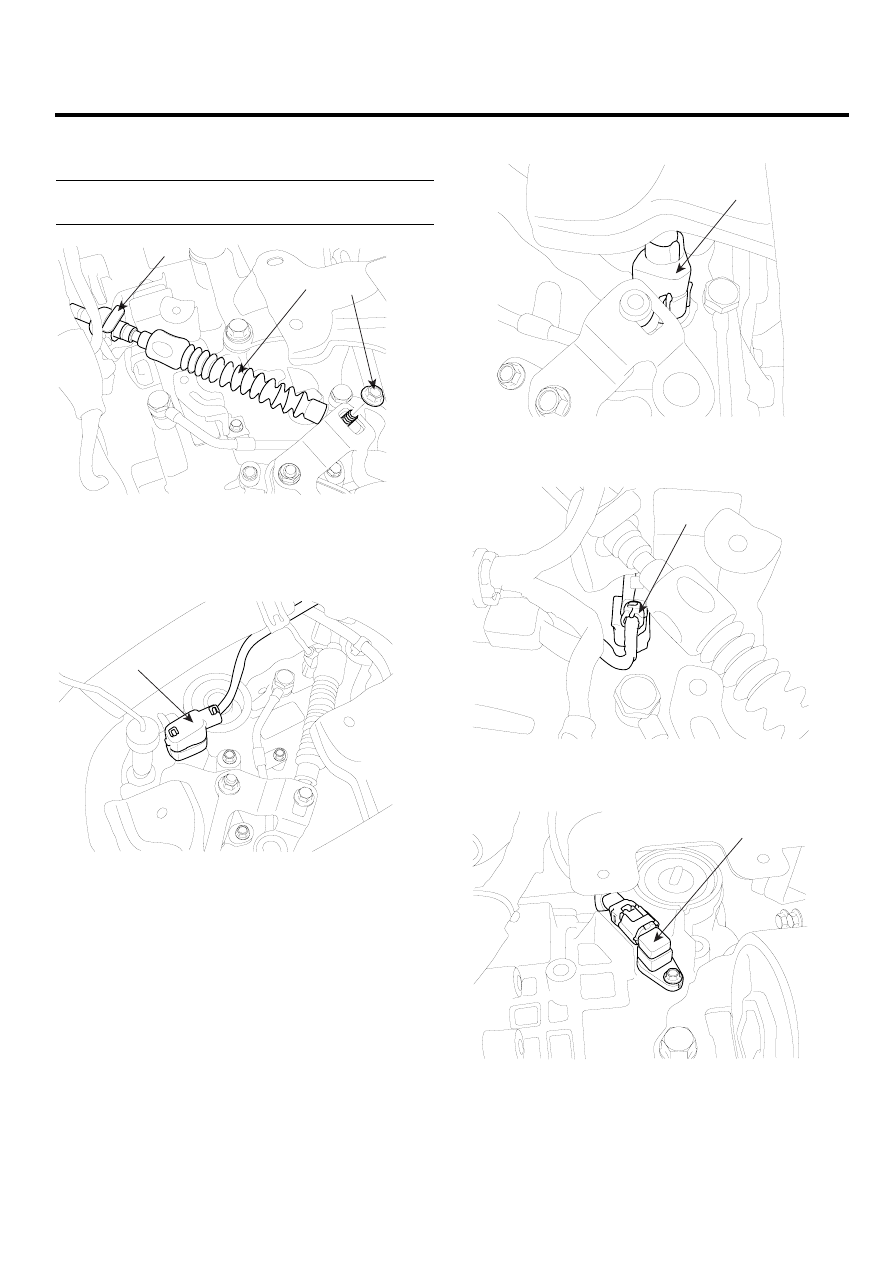

19. Install the control cable assembly(C) by tightening the

nut (A) and clip (B).

TORQUE:
10~14 Nm(1.0~1.4 kgf.m, 7.2~10.1 lb-ft)

A

C

B

SCMAT6012D

20. Connect the transaxle wire harness connectors.

1)

Install the inhibiter switch connector (A).

A

SCMAT6007D

2)

Install the solenoid valve connector (A).

A

SCMAT6008D

3)

Install the input speed sensor connector (A).

A

SCMAT6009D

4)

Install the output speed sensor connector (A).

A

SCMAT6010D

ATA -160

AUTOMATIC TRANSAXLE (A5HF1)

5)

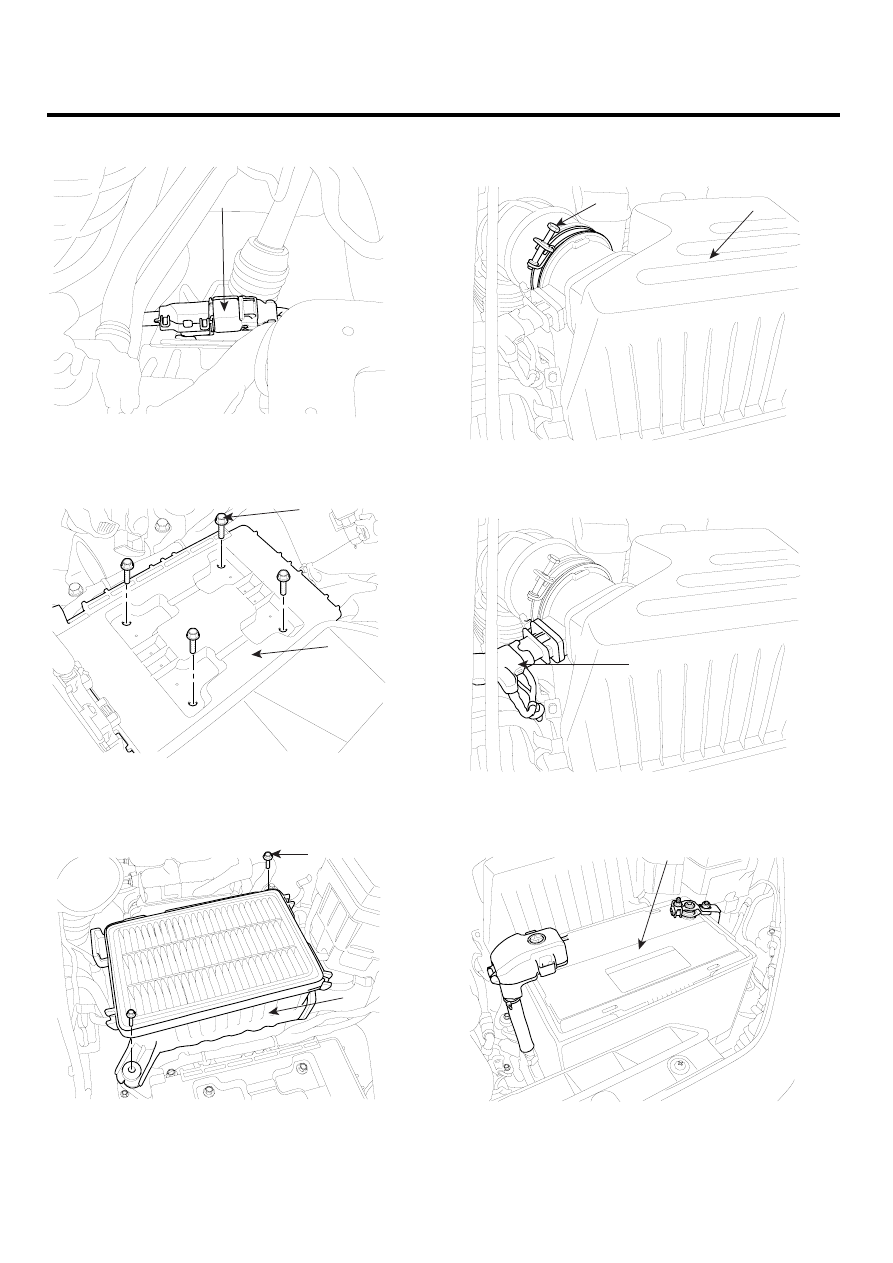

Install the vehicle speed sensor connector (A).

A

SCMAT6011D

21. Install the battery tray (B) by tightening the four mount-

ing bolts (A).

A

B

SCMAT6006D

22. Install the air cleaner lower part (B) by installing the

two mounting bolts (A).

A

B

SCMMT6004D

23. Install the air cleaner upper cover (B) by fastening the

clamp bolt (A) and the clips.

A

B

SCMMT6060D

24. Connect the AFS connector (A).

A

SCMMT6002D

25. Install the battery (A).

A

SCMAT6001D

AUTOMATIC TRANSAXLE SYSTEM

ATA -161

26. Refill the transaxle fluid. (see ’Service adjustment

procedure’)

27. Refill the power steering fluid. (see ’ST’ group)

CAUTION

After installing the inter cooler assembly, bleed
the air in the system.

28. Install the engine cover and the inter cooler assembly.

(see ’EM’ group)

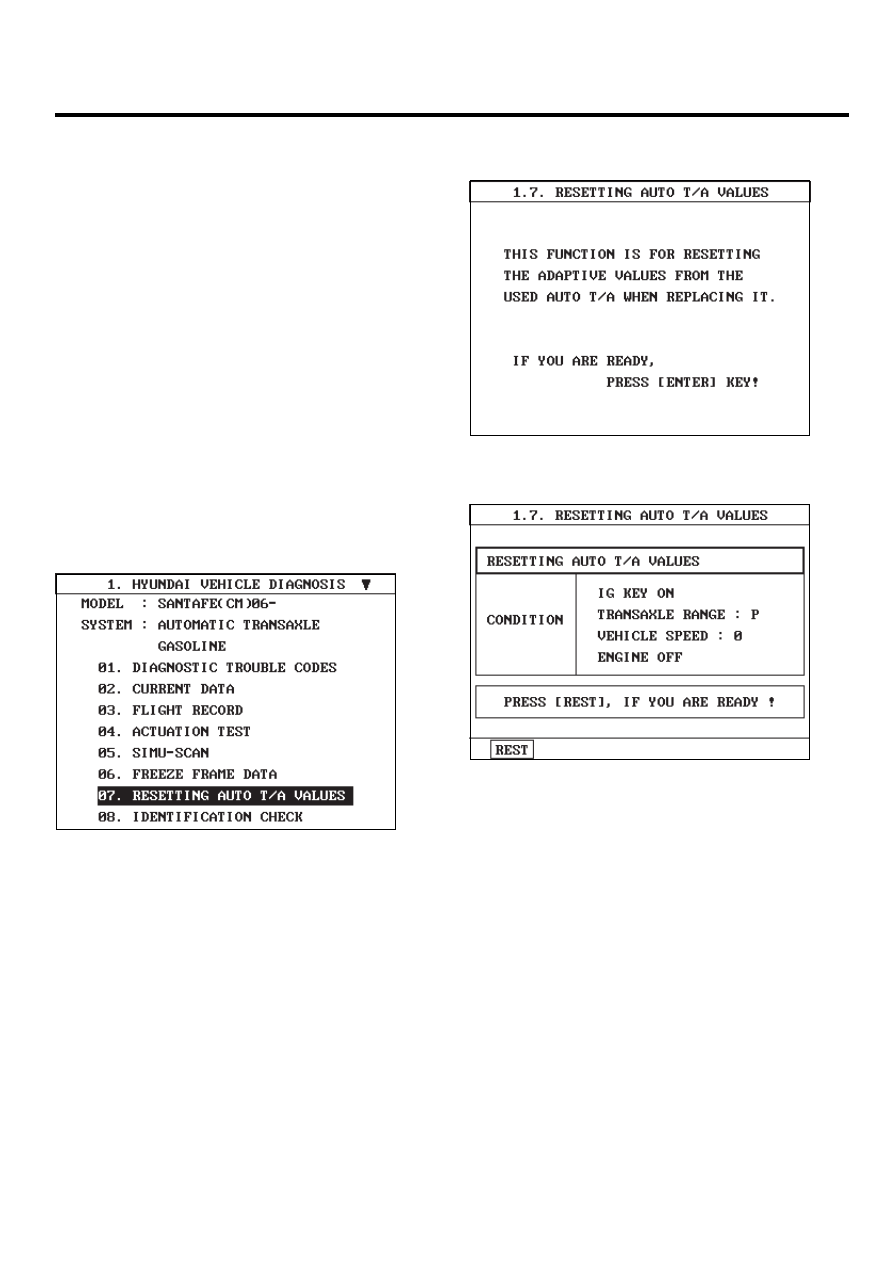

NOTE

When replacing the automatic transaxle, reset the au-
tomatic transaxle’s values by using the High- Scan
Pro.

a.

Connect the Hi-Scan Pro connector to the data link
connector under the crash pad and power cable to
the cigar jack under the center facia.

b.

Turn the ignition switch on and power on the Hi-Scan
Pro.

c.

Select the vehicle’s name.

d.

Select ’AUTOMATIC TRANSAXLE’.

SCMAT6511L

e.

Select ’RESETTING AUTO T/A VALUES’ and perform
the procedure.

SCMAT6512L

f.

Perform the procedure by pressing F1 (REST).

SCMAT6513L
