DIESEL CONTROL SYSTEM

FLA -387

DTC P0820 NEUTRAL S/W MALFUNCTION

GENERAL DESCRIPTION

ED98BF36

Neutral Gear Switch is installed in M/T vehicle and senses driver’s intension to shift gear(driver’s intension to drive).ECM
recognizes engaged gear based on vehicle speed sensor signal and engine RPM in M/T vehicle. And Black Smoke limiting
fuel quantity value varies according to engaged gear.(As higher gear shift is engaged, maximum possible fuel injection
quantity increases to raise power generation.)The recognition of engaged gear is available when vehicle speed reachs to
2Km/h - the minimum speed for ECM to detect. When vehicle starts to move after standing for a while and vehicle speed
does not reach to 2Km/h, fuel quantity mapping value at neutral gear is adopted to vehicle. Moreover, this phenomenon
is more serious when vehicle requires high power generation such as the situation when vehicle is on the slope. To cope
with this problem, neutral gear switch which senses driver’s intension of starting to move is applied. And fuel injection
quantity mapping value suitable for 1st gear is adopted immediately.

NOTE

To reduce black smoke produced during rapid acceleration when no load is applied, fuel injection quantity at none
load condition is 70% of that at 1st gear.

DTC DESCRIPTION

EC0AEE18

P0820 is set when 1)gear is engaged at non-neutral positon at engine ON, but clutch signal is not detected. or 2)only
neutral signal is detected at above 600RPM or above 80Km/h. for more than 3 sec.. This code is due to open, short to
battery or ground in neutral gear switch circuit.

DTC DETECTING CONDITION

EB0CC802

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• During driving

ThresholdValue

• Short to Battery
• short to GND, wiring open

DiagnosticTime

• 3.0sec.

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• Nertral gear switch

component

• Nertral gear switch circuit

SPECIFICATION

EB912244

Signal Voltage

Neutral Position

Except Neutral Position

11.0V~13.5V

0.0V~0.2V(LOW)

11.0V~13.5V(HIGH)

FLA -388

FUEL SYSTEM

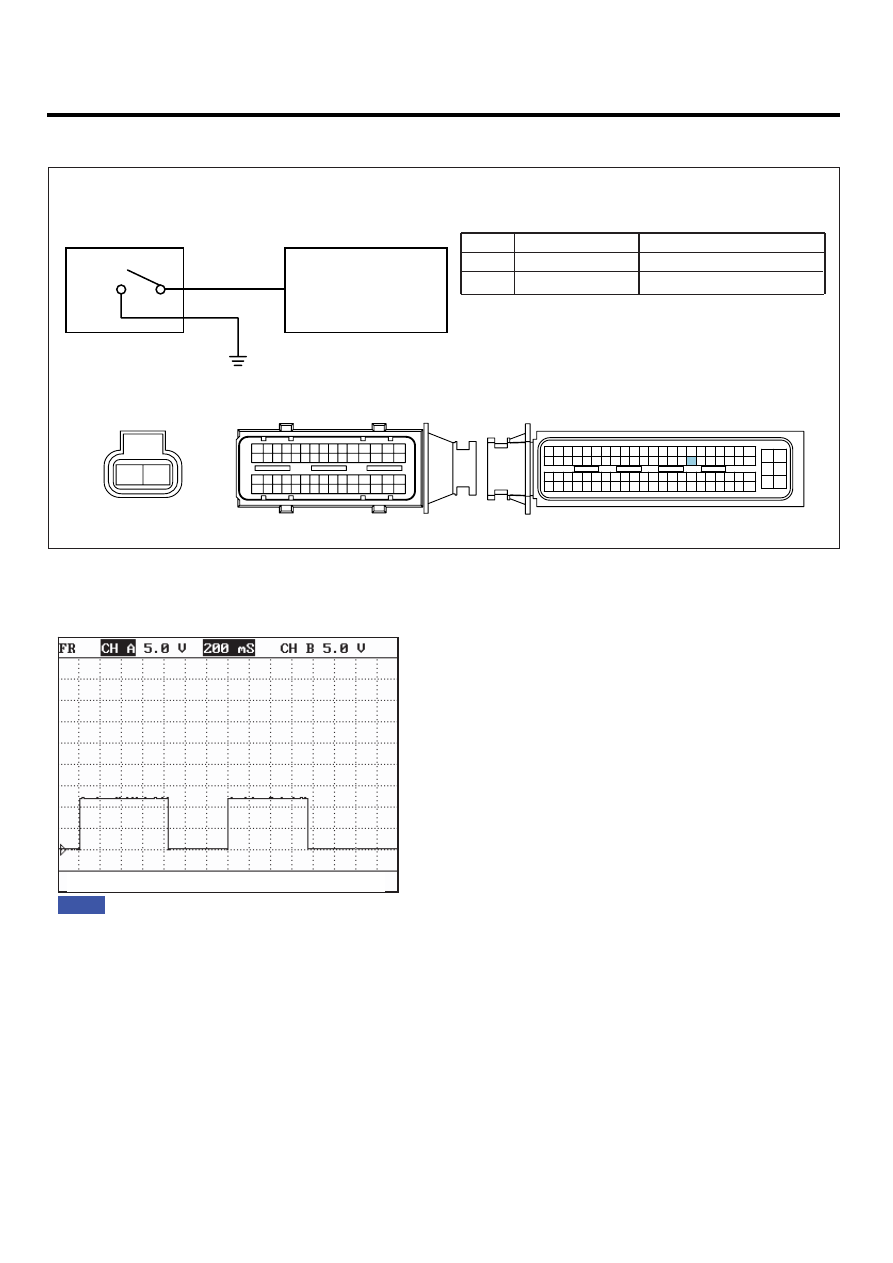

SCHEMATIC DIAGRAM

E1BAD68A

1

2

C101-2 terminal 57

Neutral S/W Signal

Chassis Ground

G102 Ground Point

C128 Neutral S/W

C101-2 ECM

C101-1 ECM

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

C128 Neutral S/W

57. Neutral S/W Signal

C101-2 ECM

1

2

1

2

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Terminal

Terminal

Connected to

Connected to

Function

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

EGNG006U

SIGNAL WAVEFORM AND DATA

E94282F8

Neutral gear

Gear ingaged

Fig.1

Fig 1) 0V at neutral gear position, 12V at any gear position except  neutral position.

EGNG006V

TERMINAL AND CONNECTOR INSPECTION

EFDACE94

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

DIESEL CONTROL SYSTEM

FLA -389

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector or
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Signal Circuit Inspection".

SIGNAL CIRCUIT INSPECTION

E417C715

1.

Neutral gear switch Voltage Inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect neutral gear switch connector.

3)

Check the voltage of neutral gear switch connector terminal 1.

Specification : 11.5V~13.0V

4)

Is the measured voltage within the specification?

YES

▶ Go to "Ground Circuit Inspection".

NO

▶ Go to "2. Check open in neutral gear switch signal cicuit" as follows.

2.

Check open in neutral gear switch signal cicuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect neutral gear switch connector and ECM connector.

3)

Check Continuity between neutral gear switch connector terminal 1 and ECM connector terminal 57.

specifications : Approx. below 1Ω

4)

Is the measured resistance within the specifications ?

YES

▶ Repair short to ground in signal circuit and go to "Verification of Vehicle Repair".

NO

▶ Repair open in signal circuit and go to "Verification of Vehicle Repair".

FLA -390

FUEL SYSTEM

GROUND CIRCUIT INSPECTION

E5D07186

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect neutral gear switch connector and ECM connector.

3.

IG KEY "ON".

4.

Measure the voltage of neutral gear switch connector terminal 1. [ TEST "A" ]

5.

Measure the voltage between neutral gear switch connector terminal 1 and terminal 2. [ TEST "B" ]
( Terminal 1 : Check + prove , terminal 2 : Check - prove )

Specification : [TEST "A"] Voltage - [TEST "B"] Voltage = below 200mV

6.

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When "B" voltage is not detected : Repair open in ground circuit and go to "Verification of Vehicle Repair".
▶ When the voltage difference between "A" and "B" is above 200mV : Eliminate the causes of excessive resistance
and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E063FAFF

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect neutral gear switch connector and ECM connector.

3.

Check the contituity between neutral gear switch component terminal 1 and 2 as shifting gear lever.

specifications : at neutral position : Continuity (below 1.0)
at any gear position except neutral position : Discontinuity ( Iinfinite Ω )

EGNG007A

4.

Is the measured resistance within the specification?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace neutral gear switch and go to Verification of Vehicle Repair".
