DIESEL CONTROL SYSTEM

FLA -363

DTC P0670 GLOW RELAY CIRCUIT MALFUNCTION

GENERAL DESCRIPTION

ECC9C57C

Heating combustion chamber, glow plug increases fuel ignitibility and makes fuel in the foggy state easily when engine
is cold. Thus, glow plug makes engine starting easily and decreases exhaust gas produced just after turning engine on
when engine is cold.ECM controls operation and operating duration of glow plug relay which supplies power to glow plug
with ECTS signal, battery voltage and IG KEY ON signal.Through glow lamp in cluster, ECM let drivers know if glow plug
is ON.

DTC DESCRIPTION

E1A4A81F

P0670 is set when 1)excessive voltage is detected or 2)no current is detected like open or short to ground in glow relay
control circuit for more than 1 sec. at glow relay ON condition. This code is due to open in glow relay control circuit or
internal open in glow relay component.

DTC DETECTING CONDITION

E2902D10

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON" (monitoring only performed within

relay operating condition)

ThresholdValue

• short to battery
• Short to GND, Wiring open

DiagnosticTime

• 1.0 sec.

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• Glow relay control circuit
• Glow relay component

SPECIFICATION

E8B3C8BF

※ RELAY OPERATING TIME

-20℃

-10℃

10℃

50℃

10V

16sec

10sec

4sec

2.0sec

14.9V

16sec

10sec

4sec

2.0sec

FLA -364

FUEL SYSTEM

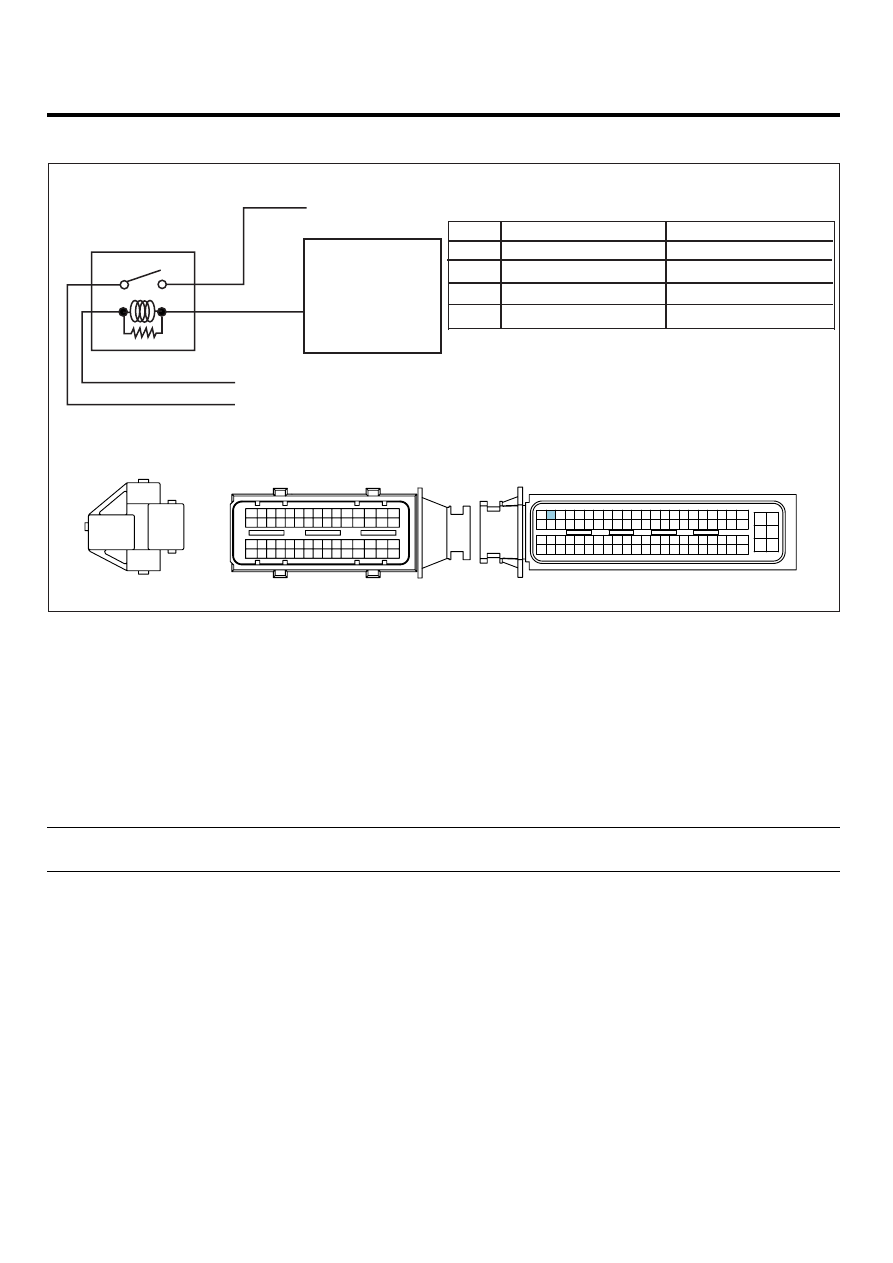

SCHEMATIC DIAGRAM

EAAD3717

1

3

1

2

2

4

3

4

EC102 terminal 15

80A Glow plug FUSIBLE LINK

Glow relay coil power

Glow plug power(OUTPUT)

Glow plug power(INPUT)

Glow relay control

E172 terminal 1

C101-2 terminal 93

93. Glow relay control

Main relay power (15A INJ FUSE)

Hot at all times (80A Glow plug FUSIBLE LINK)

Glow plug

C101-2 ECM

E123 Glow relay

C101-2 ECM

C101-1 ECM

E123 Glow relay

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

1

4

2

3

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Terminal

Terminal

Connected to

Function

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

EGNG007G

MONITOR SCANTOOL DATA

E4354334

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "GLOW RELAY" parameter on the Scantool.

specification : After operating according to engine coolant temperature and battery voltage, Glow relay turns "OFF".
at IG KEY "ON". (Refer to Specification)

DIESEL CONTROL SYSTEM

FLA -365

Fig.1

Fig.2

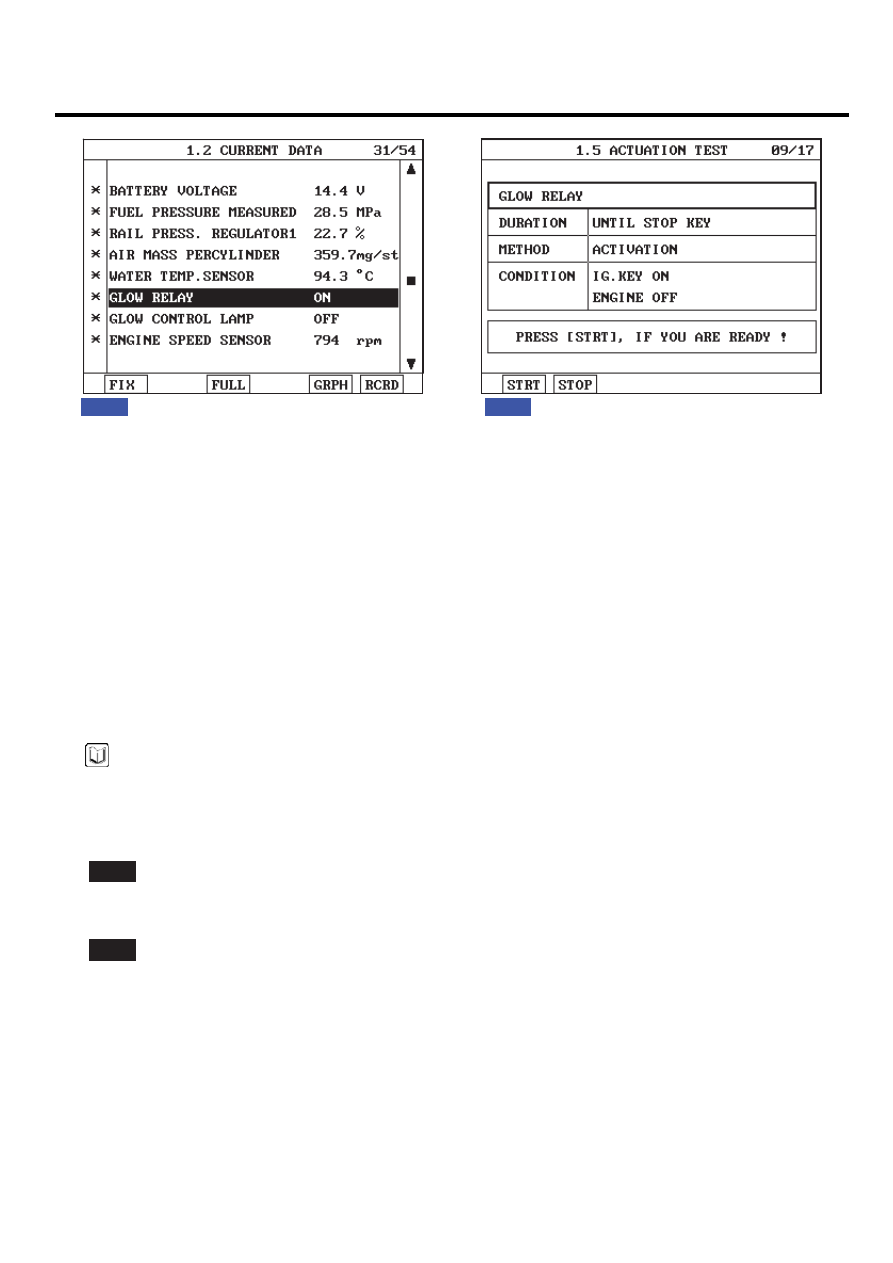

Fig 1) Operating state of Glow relay is shown. However, it is difficult to check operating state because Glow relay turns OFF
          2~3 sec. after operation at normal temp.
Fig.2) Checking glow relay operation and power supply to glow plug using "ACTUATION TEST" on Scantool is convenient.

EGNG007H

TERMINAL AND CONNECTOR INSPECTION

EE30EC88

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

E94FD416

1.

Check HOT AT ALL TIMES power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

Measure the voltage of glow relay connector terminal 3.

FLA -366

FUEL SYSTEM

Specification : 11.5V~13.0V

4)

Is the measured voltage within the specification?

YES

▶ Go to "2. Check IG KEY "ON" power circuit voltage" as follows.

NO

▶ Repair Diesel box 60A glow plug fuse and related circuit and go to "Verification of Vehicle Repair".

2.

Check IG KEY "ON" power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

IG KEY "ON".

4)

Measure the voltage of glow relay connector terminal 1.

Specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Control Circuit Inspection".

NO

▶ Repair E/R FUSE ＆ RELAY BOX 15A INJ fuse and related circuit and go to "Verification of Vehicle Repair".

CONTROL CIRCUIT INSPECTION

EC464767

1.

Check control circuit monitoring voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

IG KEY "ON".

4)

Measure the voltage of glow relay connector terminal 4.

Specification : 3.2V~3.7V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When no value is detected : Go to "2. Check open in control circuit".
