DIESEL CONTROL SYSTEM

FLA -311

2)

Disconnect alternator connector.

3)

Ground alternator connector terminal 2 to chassis ground using jump wire.

specification : charging lamp "ON" when grounded to chassis ground.

4)

Does charging lamp turn ON?

YES

▶ Go to "3.Check voltage drop of aternator B+ cable".

NO

▶ Replace lamp and go to "Verification of Vehicle Repair".

3.

Check voltage drop of aternator B+ cable

1)

IG KEY "ON", Turn engine "ON".

2)

Measure the voltage difference between alternator B+ terminal and battery + terminal.
(connect + terminal of multimeter to alternator B+ and connect - terminal of multimeter to battery +terminal. )

specification : below 0.2V (below 200mV)

3)

Is the measured voltage within the specification? (Is the voltage drop in alternator B+ cable normal? )

YES

▶ Go to "Component Inspection".

NO

▶ After checking corrosion and deformation of alternator B+ cable and replace it if needed and go to "Verification
of Vehicle Repair".

COMPONENT INSPECTION

E73B3458

1.

IG KEY "OFF", ENGINE "OFF".

2.

Check belt tension which operates alternator .

3.

Check battery terminal and fusible link, poor connection or corrosion of alternator B+ terminal.

4.

Turn Engien "ON".

5.

Operate the electrical device such as head lamp,defroster and blower motor.

6.

Check battery voltage at above 2000 RPM.

Specification : 12.5V~14.5V

7.

Is the measured voltage within the specification?

YES

▶ Alternator is performing within the specification.

FLA -312

FUEL SYSTEM

NO

▶ Replace alternator and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

E20C89E0

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

DIESEL CONTROL SYSTEM

FLA -313

DTC P0563 SYSTEM VOLTAGE HIGH

COMPONENT LOCATION

E744AB4F

Refer to DTC P0562.

GENERAL DESCRIPTION

E6D406DF

Refer to DTC P0562.

DTC DESCRIPTION

E3D5BD64

P0563 is set when battery voltage above 17.5V is detected for more than 5 sec.. Check alternator component. (over-
charging of alternator)
▶ ECM senses battery voltage as monitoring the voltages in ECM(C101-2)connector terminal 1,3,5 which are transmitted
from main relay.

DTC DETECTING CONDITION

E801EB03

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• when battery voltage is above 17.5V

DiagnosticTime

• 5 sec.

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• Charging circuit
• Alternator component

SCHEMATIC DIAGRAM

E65A25BF

Refer to DTC P0562.

SIGNAL WAVEFORM AND DATA

EAFD7CBE

Refer to DTC P0562.

MONITOR SCANTOOL DATA

E1091A5E

1.

Connect scantool to Data Link Cable. (DLC)

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "BATTERY VOLTAGE" parameter on the Scantool.

specification :12.5V~14.5V at idle without any load(800RPM)

FLA -314

FUEL SYSTEM

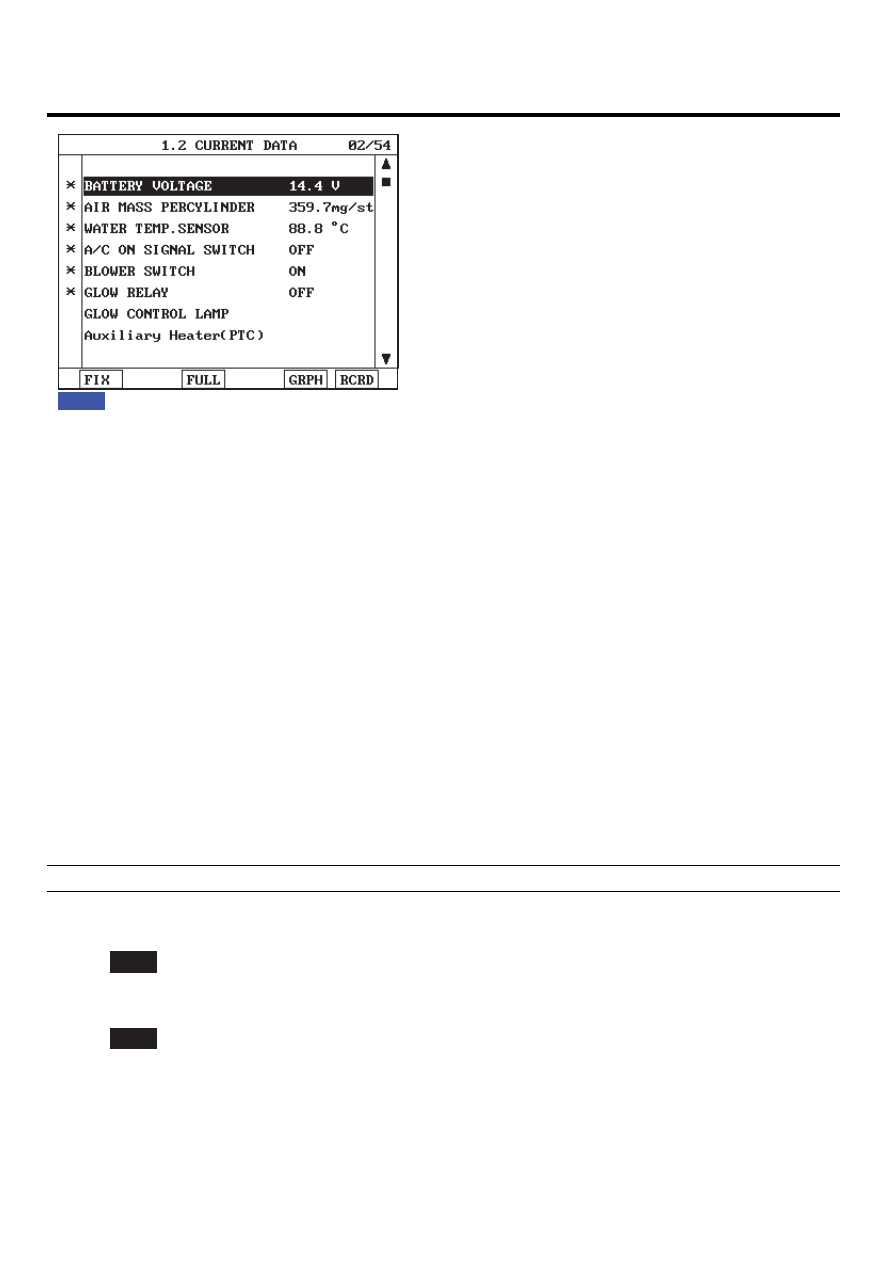

Fig.1

Fig 1) "BATTERY VOLTAGE" data at idle after warming engine up.
Check if the symptoms listed below occur as checking if battery voltage rises dramatically when turning on the electrical devices.

EGNG003L

※ The vehicles with the alternator of over charging efficiency
1. Electrolyte inside battery overflows, check corrosion of battery and around of it.
2. Check if the smell of hydrogen gas which is produced at charging process during engine running state generates
excessively.
3. Lamps on cluster, tail lamp and head lamp turn brighter intermittently .

TERMINAL AND CONNECTOR INSPECTION

E3F1C178

Refer to DTC P0562.

POWER CIRCUIT INSPECTION

EFE685D1

1.

Check power supply in alternator connector

1)

IG KEY "ON", Turn engine "OFF".

2)

Disconnect alternator connector.

3)

Measure the voltage of terminal 2 of alternator connector.

Specification : 10.5V~12.0V

4)

Is the measured voltage within the specification?

YES

▶ Go to "2. Check charging lamp operation".

NO

▶ When no voltage is detected at terminal 2.
Check charging lamp on cluster and charging lamp resistor and repair the open in related circuit and go to "Ver-
ification of Vehicle Repair".

2.

Check charging lamp operation

1)

IG KEY "ON", ENGINE "OFF".
