Hyundai: Engine D4FA. Manual - part 39

GENERAL

FLA -27

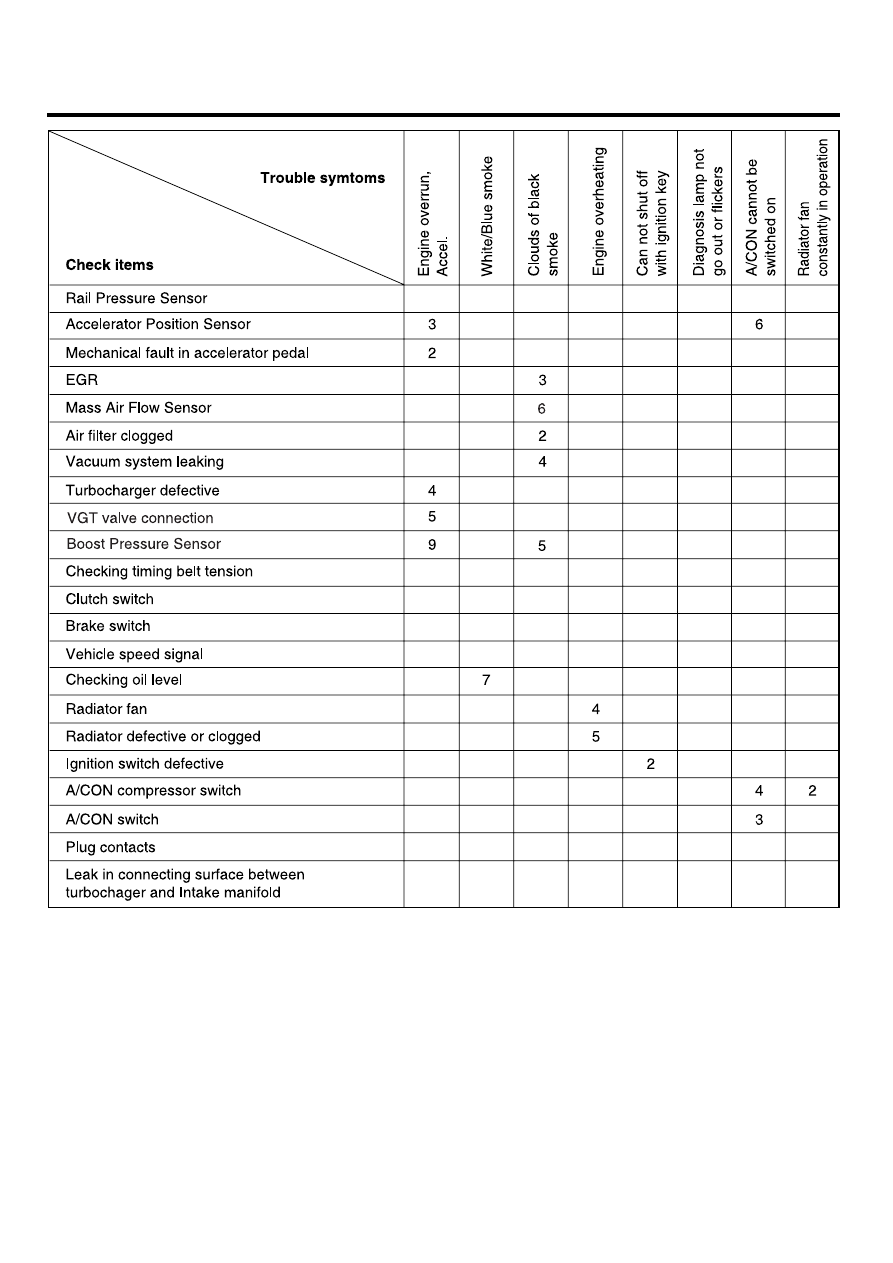

Trouble symtoms

Check items

1

7

6

1

3

6

4

5

2

8

1

8

7

1

2

7

3

6

1

3

4

5

1

2

1

2

5

1

4

3

Engine overrun,

Accel.

White/Blue smoke

Clouds of black

smoke

Engine overheating

Can not shut off

with ignition key

Diagnosis lamp not

go out or flickers

A/CON cannot be

switched on

Radiator fan

constantly in operation

Self-diagnosis

Immobilizer

Vehicle supply voltage

Main Relay

Ignition switch signal

Crankshaft Position Sensor

Wrong fuel

Lack of fuel

Air in fuel system

High-pressure circuit (fuel)

Low-pressure circuit (fuel)

Fuel filter

Fuse/plug wiring harness

No fuel

Electric fuel pump

Fuel pre-heater

Incorrect connection of injector

Fuel pressure Regulator Valve /
Raill pressure control Valve

Injector

Engine mechanical components
(compression, valve clearance...)

Defective ECM

Camshaft Position sensor

Engine Coolant Temperature Sensor

Loss of coolant

Glow-plug system

LGJF500B

FLA -28

FUEL SYSTEM

LXGF504A

GENERAL

FLA -29

FAIL-SAFE CHART

When any of the following codes is recorded, the ECM
enters into the fail-safe mode.

DTC

Fail-Safe Operation

Deactivation Condition

P0047

Fuel injection and engine power are restricted.

Normal state is kept for 1.0 sec.

P0048

Fuel injection and engine power are restricted.

Normal state is kept for 1.0 sec.

P0069

Boost pressure sensor output is fixed at 1000hPa.

Normal state is kept for 0.5 sec.

P0097

P0098

Intake air temperature sensor(Integrated in BPS) out-
put is fixed at 28℃.

Normal state is kept for 0.5 sec.

P0101

Fuel injection and engine power are restricted.

Normal state is kept for 1.5 sec.

P0102

Fuel injection and engine power are restricted.

Normal state is kept for 1.0 sec.

P0103

Boost pressure sensor output is fixed at 1000hPa.

Normal state is kept for 1.0 sec.

P0107

P0108

Barometic pressure is fixed at 1000hPa.

Normal state is kept for 0.5 sec.

P0112

P0113

Intake air temperature sensor(Integrated in MAFS) out-
put is fixed at 50℃.

Normal state is kept for 0.5 sec.

P0117

P0118

• If DTC being detected after cranking, ECM senses coolant

temperature is 80℃. If DTC being detected in cranking,
ECM senses coolant temperature is -10℃.

• A/C and auxilary heater operation is inhibited.
• Cooling fan keeps being operated.

Normal state is kept for 0.48 sec.

P0182

P0183

Fuel temperature sensor output is fixed at 40℃.

Normal state is kept for 0.5 sec.

P0192

P0193

Rail pressure sensor output is fixed at 330bar.

Normal state is kept for 0.48 sec.

P0237

P0238

Boost pressure sensor output is fixed at 1000hPa.

Normal state is kept for 1.0 sec.

P0532

P0533

A/C pressure is fixed at 4000hPa.

Normal state is kept for 0.6 sec.

P0562

P0563

Battery voltage is fixed at 7.9V.

Normal state is kept for 0.1 sec.

P0642

Engine speed is fixed at 1200 rpm.

Normal state is kept for 0.1 sec.

P0643

Engine speed is fixed at 1200 rpm.

Normal state is kept for 0.1 sec.

P0652

P0653

• Engine speed is fixed at 1200 rpm.
• Rail pressure sensor output is fixed at 330bar.

Normal state is kept for 0.1 sec.

P0698

P0699

A/C pressure is fixed at 4000hPa.

Normal state is kept for 0.1 sec.

P2123

Engine speed is fixed at 1200 rpm.

Normal state is kept for 0.1 sec.

P2128

Engine speed is fixed at 1200 rpm.

Normal state is kept for 0.1 sec.

P2138

Engine speed is fixed at 1200 rpm.

Normal state is kept for 0.1 sec.

FLA -30

FUEL SYSTEM

DTC

Fail-Safe Operation

Deactivation Condition

P2264

Fuel injection and engine power are restricted.

Soon after normal state

P2299

Engine speed is fixed at 1200 rpm.

Normal state is kept for 0.1 sec.
