Hyundai Tiburon (2003 year). Manual - part 209

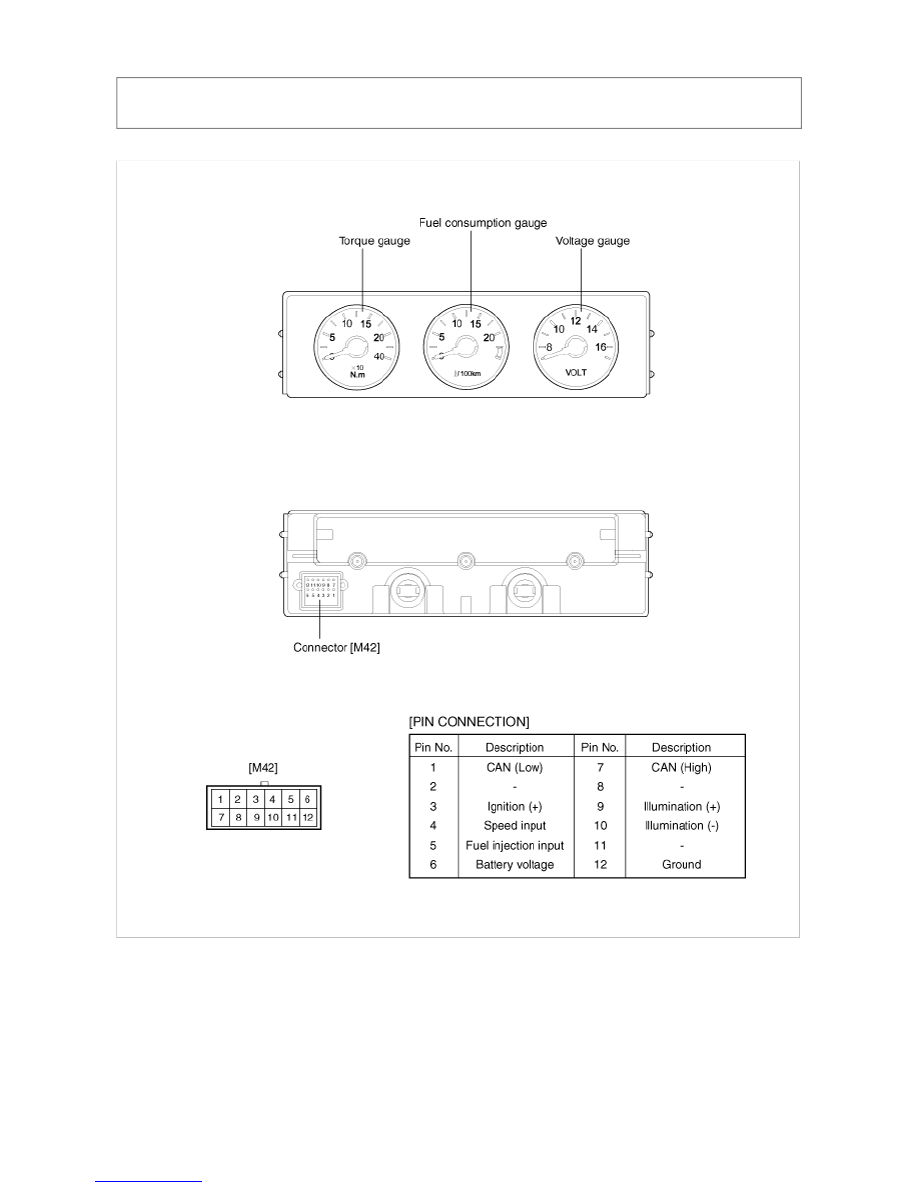

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Multi Gauge > Components and Components
Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Multi Gauge > Components and
Components Location

COMPONENTS

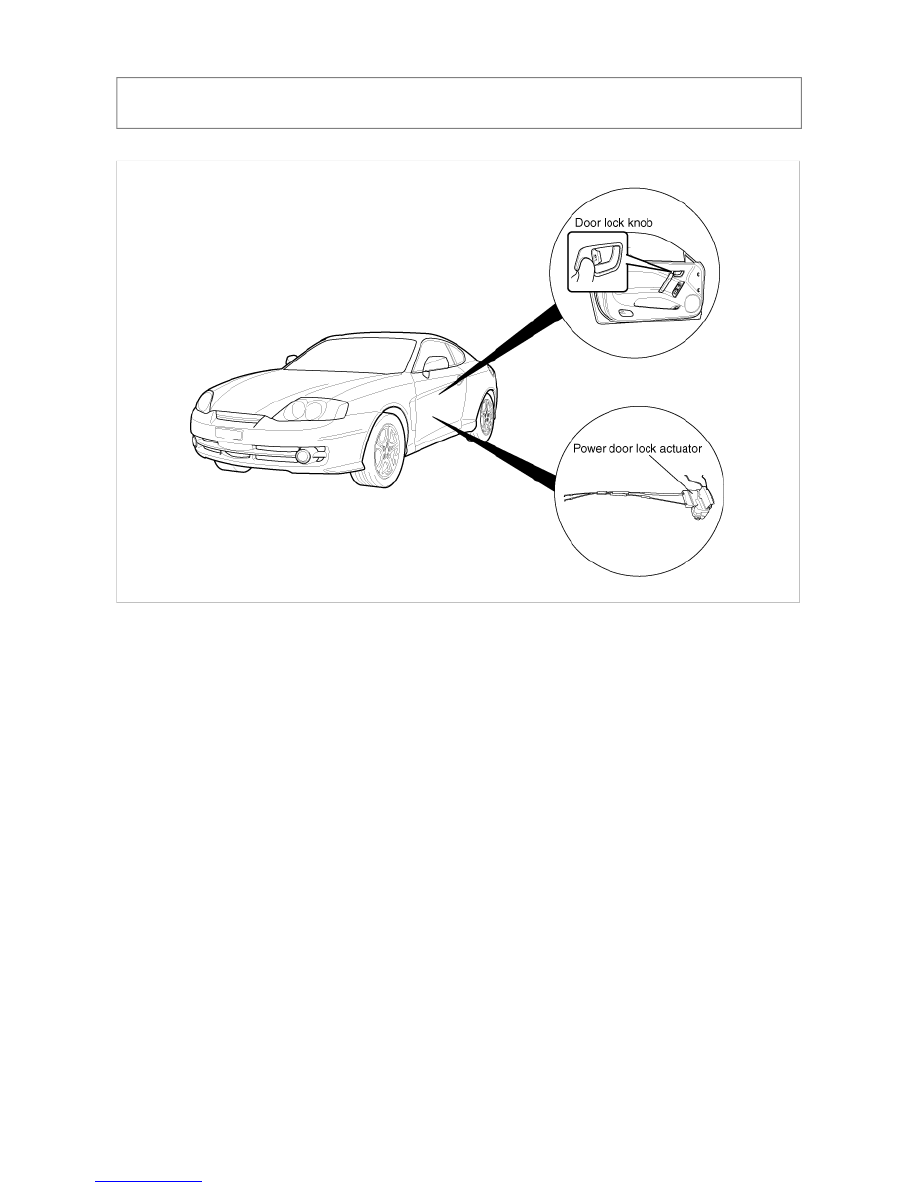

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Locks > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Locks >
Components and Components Location

COMPONENTS







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Locks > Power Door
Lock Actuators > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System
> Power Door Locks > Power Door Lock Actuators > Repair procedures

INSPECTION

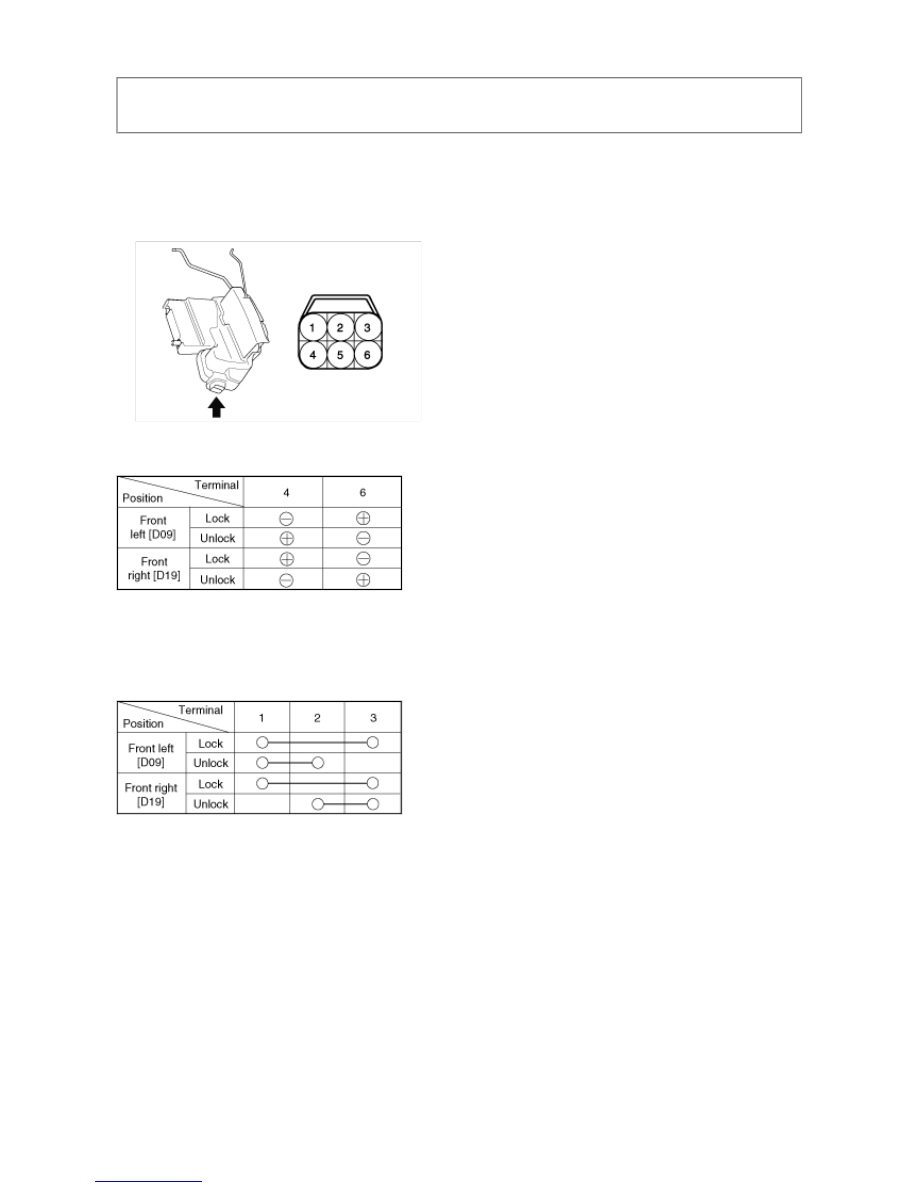

DOOR LOCK ACTUATOR INSPECTION

1. Remove the door trim panel.

2. Disconnect the 6P connector from the actuator.



3. Check actuator operation by connecting power and ground according to the table. To prevent damage to the

actuator, apply battery voltage only momentarily.

DOOR LOCK SWITCH INSPECTION

1. Remove the door trim panel.

2. Disconnect the 6P connector from the actuator.

3. Check for continuity between the terminals in each switch position according to the table.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Locks > Power Door
Lock Actuators > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System
> Power Door Locks > Power Door Lock Actuators > Repair procedures

INSPECTION

DOOR LOCK ACTUATOR INSPECTION

1. Remove the door trim panel.

2. Disconnect the 6P connector from the actuator.



3. Check actuator operation by connecting power and ground according to the table. To prevent damage to the

actuator, apply battery voltage only momentarily.

DOOR LOCK SWITCH INSPECTION

1. Remove the door trim panel.

2. Disconnect the 6P connector from the actuator.

3. Check for continuity between the terminals in each switch position according to the table.
