CHART 9

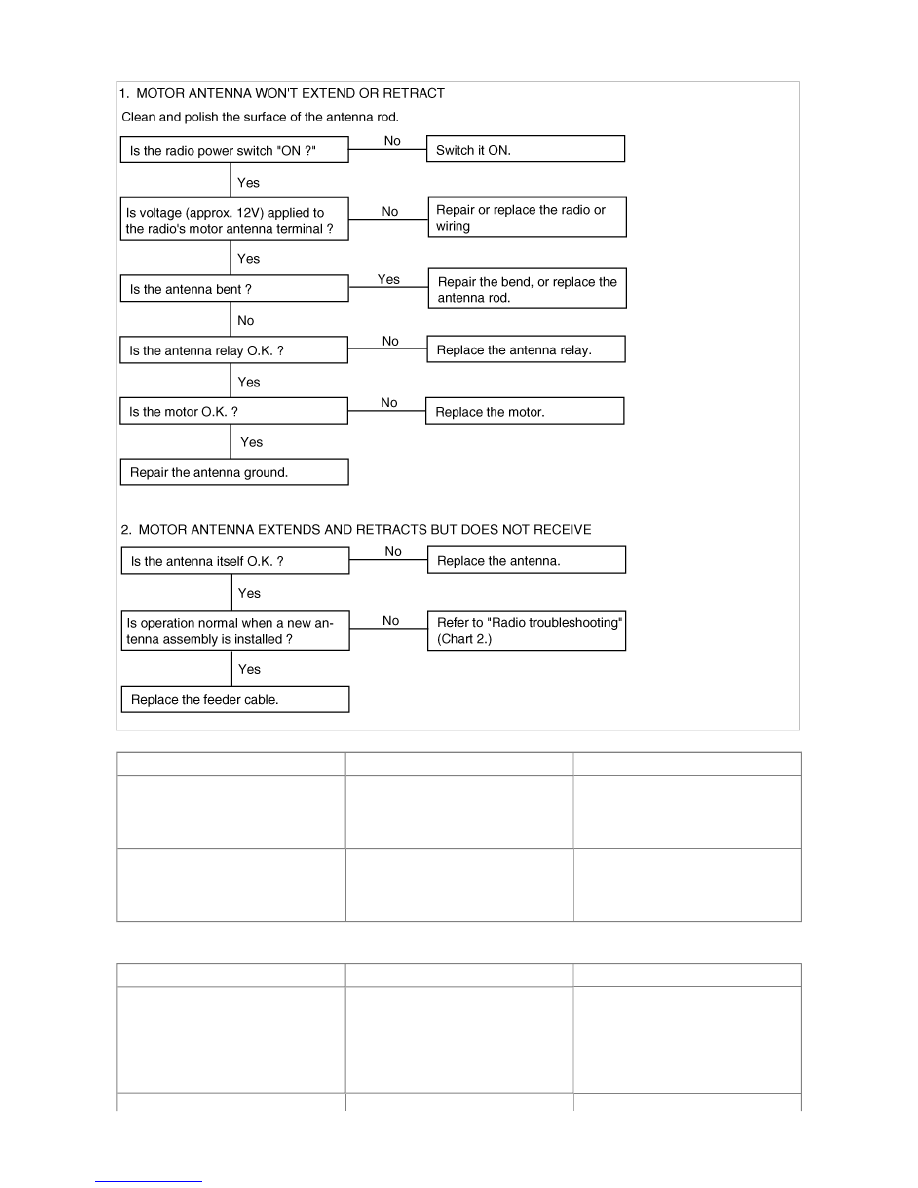

CHART 10



WINDSHIELD WIPER



POWER WINDOW

Symptom

Possible cause

Remedy

Wipers do not operate or return to off
position

No.27 Wiper fuse (15A) blown
Wiper motor faulty
Wiper switch faulty
Wiring or ground faulty

Check for short and replace fuse
Check motor
Check switch
Repair if necessary

Wipers do not operate in INT position

Body control module faulty
Wiper switch faulty
Wiper motor faulty
Wiring or ground faulty

Check body control module
Check switch
Check motor
Repair if necessary

Symptom

Possible cause

Remedy

No windows operate from the main
switch on the driver's door

No.19 fuse (30A) blown
Poor ground
Defective power window main switch
Open circuit in wires or loose or
disconnected connector

Check for short and replace fuse
Clean and retighten the ground
terminal mounting bolt
Check the switch
Replace if necessarh
Repair or replace



POWER DOOR MIRROR



BURGLAR ALARM SYSTEM



KEYLESS ENTRY SYSTEM

Driver's side window does not operate

Defective power window main switch
Defective motor or circuit breaker
Open circuit in wires or loose or
disconnected connector

Check for driver's window switch
Replace the motor
Check the harness and the connector

Passenger's side window does not
operate

Defective power window sub switch
Defective motor or circuit breaker
Wiring faulty or disconnected connector

Replace the switch
Replace the motor
Repair if necessary

Symptom

Possible cause

Remedy

No mirrors operate

No.23 fuse (15A) blown
Poor ground
Defective mirror switch
Open circuit in wires or loose or
disconnected connector

Check the circuit and replace fuse
Clean and retighten the ground
terminal mounting bolt
Check the switch
Replace if necessary
Repair or replace

One mirror does not operate

Defective mirror switch
Defective mirror actuator
Open circuit wires or loose or
disconnected connector

Check the switch
Replace if necessary
Replace the actuator
Repair or replace

Symptom

Possible cause

Remedy

The system is not armed
(The siren doesn't sound)

Transmitter faulty
Body control module faulty
Damaged or disconnected wiring of
door switch input circuit

Replace the transmitter
Check the body control module
Repair the harness

The siren sounds in error when a door
or tailgate is unlocked with the key
while thesystem is armed

Damaged or disconnected wiring of a
door key cylinder and tailgate key
cylinder switch input circuit
Body control module faulty

Repair the harness or replace a door
key cylinder and the tailgate key
cylinder switch
Replace the body control module

Engine does not start in disarm state

Burglar alarm relay faulty
Damage or disconnected wiring of
burglar alarm relay activation circuit
Malfunction of the body control module

Replace the burglar alarm relay
Repair the harness
Replace the body control module

There is no alarm when, as an alarm
test, a door is opened without using the
key
(The arming and disarming are normal,
and the alarm is activated when the
tailgate or hood is opened)

Damaged or disconnected wiring of
door switch (all doors) input circuit
Malfunction of the door switch
Malfunction of the body control module

Repair the harness or replace the door
switch
Check the door switch
Replace the body control module

There is no alarm when, as an alarm
test, the tailgate is opened without
using thekey
(The alarm is activated, however, by
opening a door or the hood)

Damaged or disconnected wiring of
luggage compartment light switch input
circuit
Malfunction of the tailgate switch
Malfunction of the body control module

Repair the harness or replace the
luggage compartment light switch
Check the tailgate switch
Replace the body control module

There is no alarm when, as an alarm
test the hood is opened from within the
vehicle
(The alarm is activated, however, by
opening a door or tailgate)

Damaged or disconnected wiring of
hood switch input circuit
Malfunction of the hood switch
Malfunction of the body control module

Repair the harness or replace the hood
switch
Check the hood switch
Replace the body control module

Symptom

Possible cause

Check

Remedy



Operation range is unstable

Discharged transmitter
battery

Check the transmitter, red
lamp blinking upon pressing
the transmitter switch

Replace the battery

Transmitter or receiver faulty

Replace the transmitter or
the receiver

Central locking device
operates but keyless entry
does not work

Discharged transmitter
battery

Check the transmitter, red
lamp blinking upon pressing
the transmitter switch

Replace the battery

Faulty signal code
registration

Ensure normal door
opening/closing by using the
door key and register the
code again

Faulty keyless entry circuit

Check the BCM connector,
and the harness between the
BCM and the door lock
actuator

Repair the connector or the
harnese

Faulty receiver

Check the receiver output
using the oscilloscope

Replace the receiver

Faulty body control module

Replace the faulty control
unit and module

If central lock and keyless entry do not operate simultaneously, systems other than the keyless entry may be
considered faulty.
Then check related systems.
