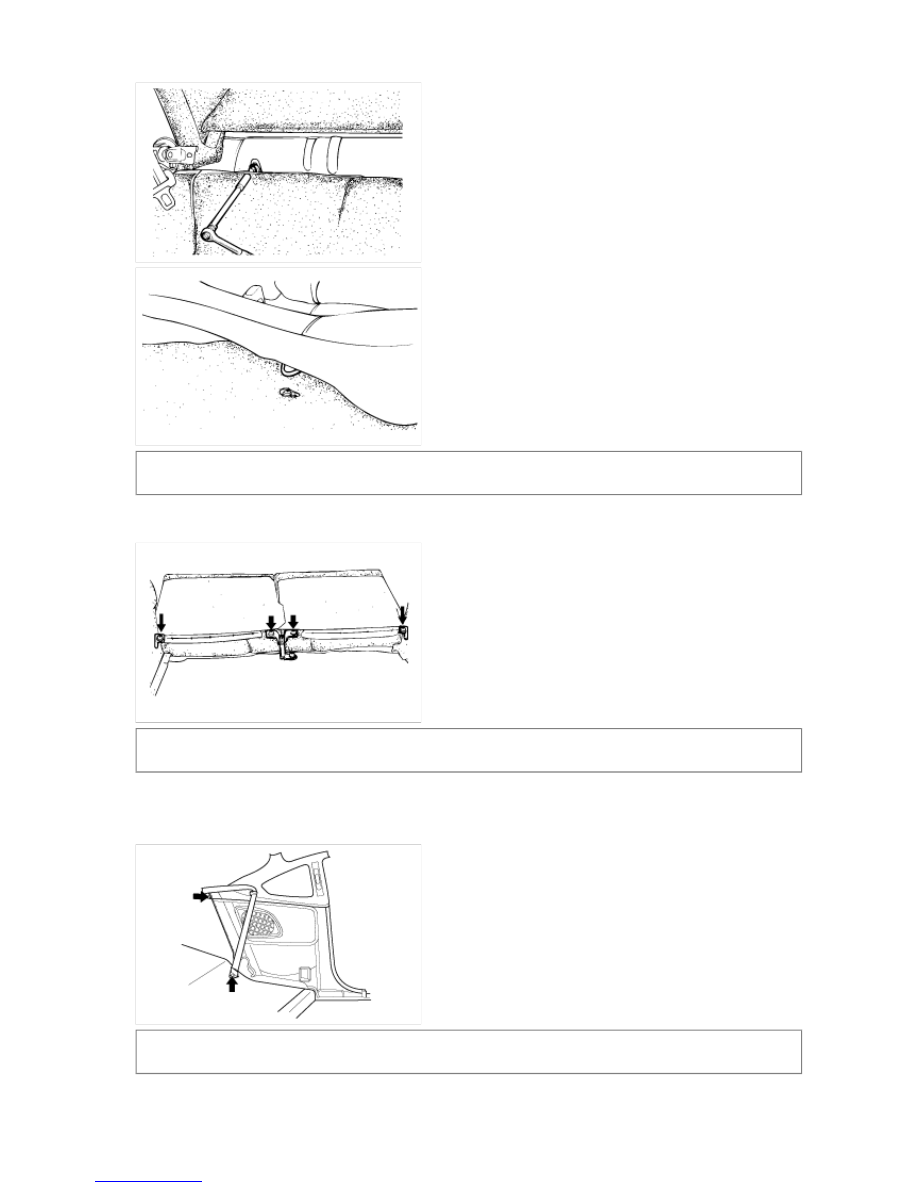

Tightening torque:
17~26 Nm (170~260 kg·cm, 12~19 lb·ft)

2. Remove the rear seat back mounting bolts from the rear seat back.





Tightening torque:
17~26 Nm (170~260 kg·cm, 12~19 lb·ft)

3. Remove the rear seat belt upper anchor mounting bolt.

4. Remove the rear sear back lower anchor mounting bolt and remove rear seat belt.





Tightening torque:
40~55 Nm (400~550 kg·cm, 29~40 lb·ft)



5. Remove the quarter inner trim mounting screws(4EA) from the quarter inner trim and remove the inner trim

assembly.



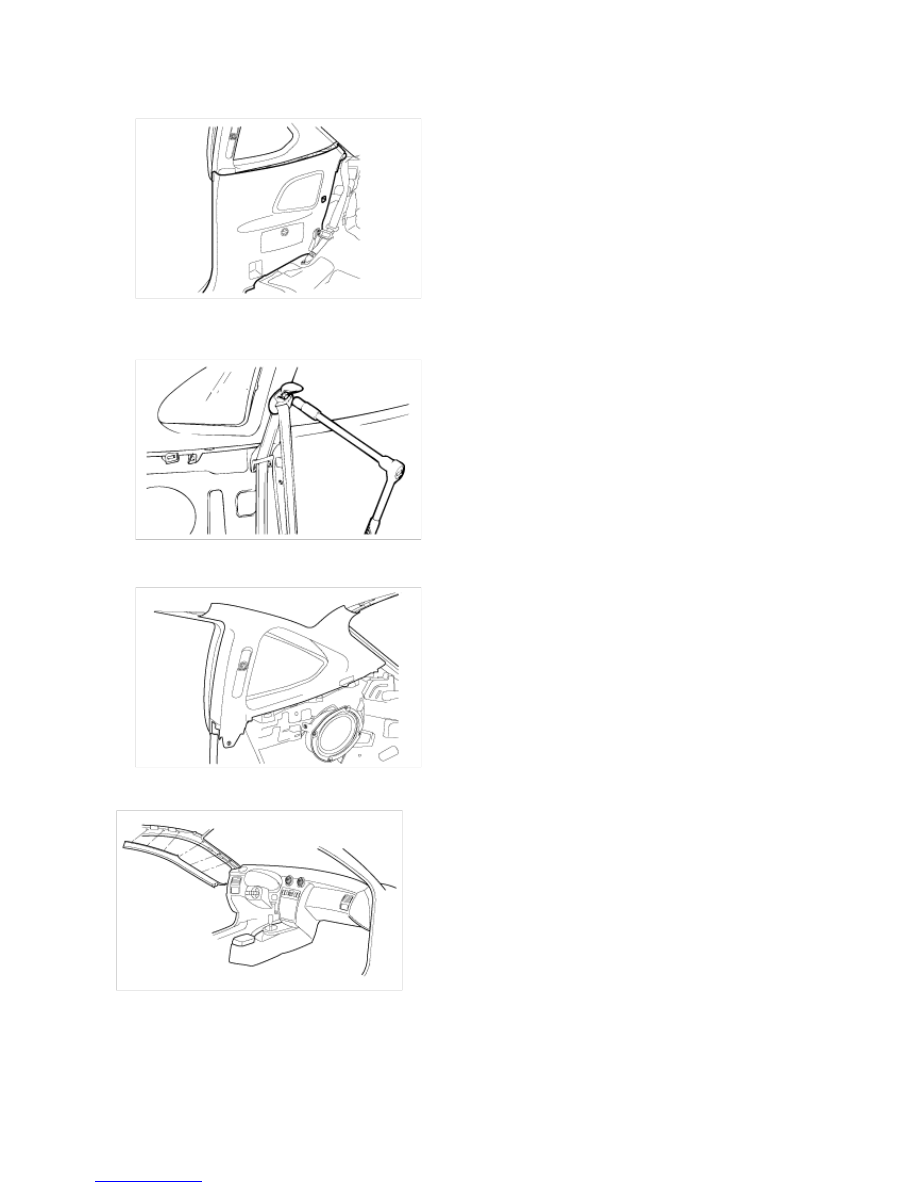

CENTER PILLAR TRIM

1. Remove the front seat belt upper anchor mounting bolt.



2. Remove the center pillar upper trim mounting screws. Remove the seat belt webbing guide mounting screws

and coat hook mounting screws fromthe center pillar upper trim.



FRONT PILLAR TRIM

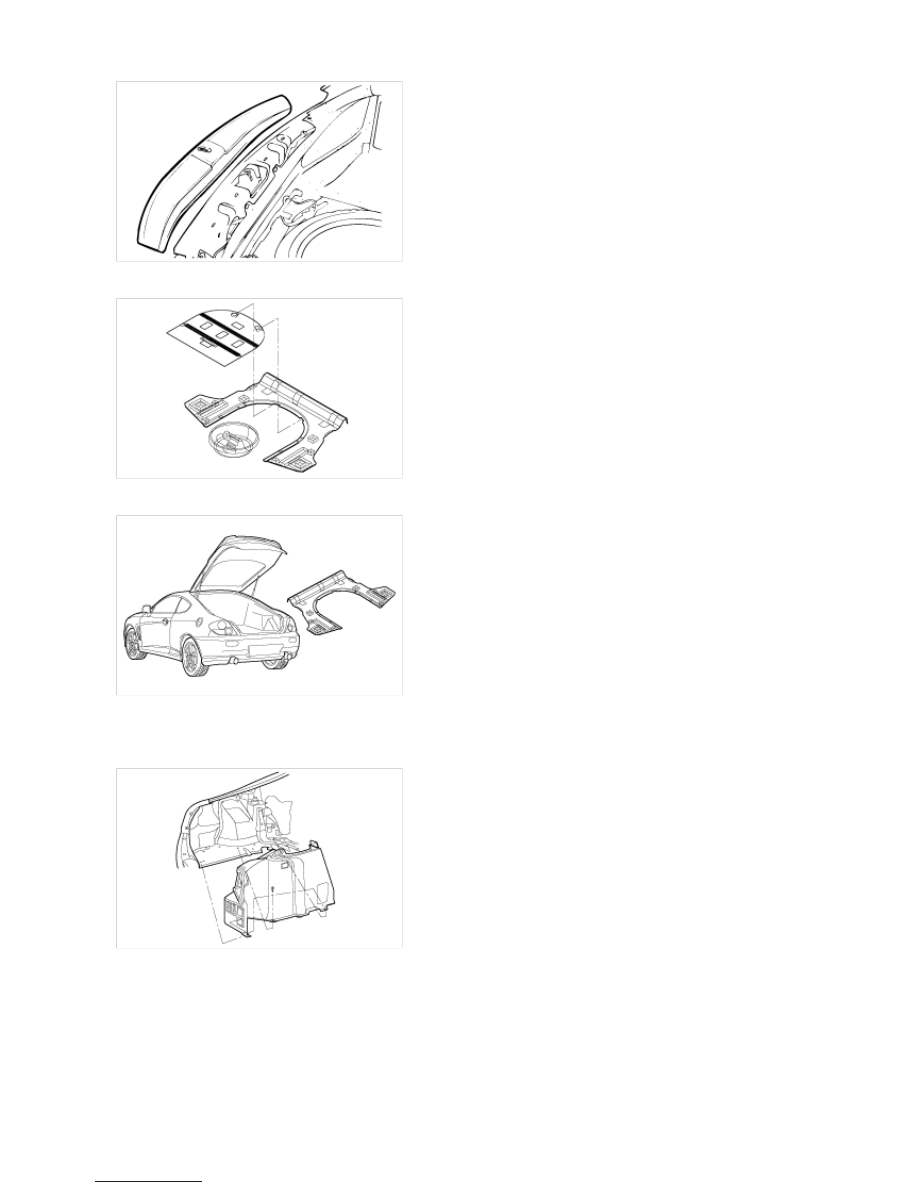

REAR TRANSVERSE TRIM







Remove the mounting screws from the luggage side trim.
Disconnect the trunk room lamp connector.



LUGGAGE BOARD CENTER TRIM

LUGGAGE BOARD FRONT TRIM

LUGGAGE SIDE TRIM

HEAD LINING

1. To remove the headlining, first remove the following parts :

(1) Rear seat cushion.

(2) Rear seat back.

(3) Rear seat belt upper anchor mounting bolt.

(4) Rear seat back lower side bracket.

(5) Quarter inner trim.

(6) Front seat belt upper anchor mounting bolt.

(7) Center pillar upper trim.

(8) Front pillar trim.

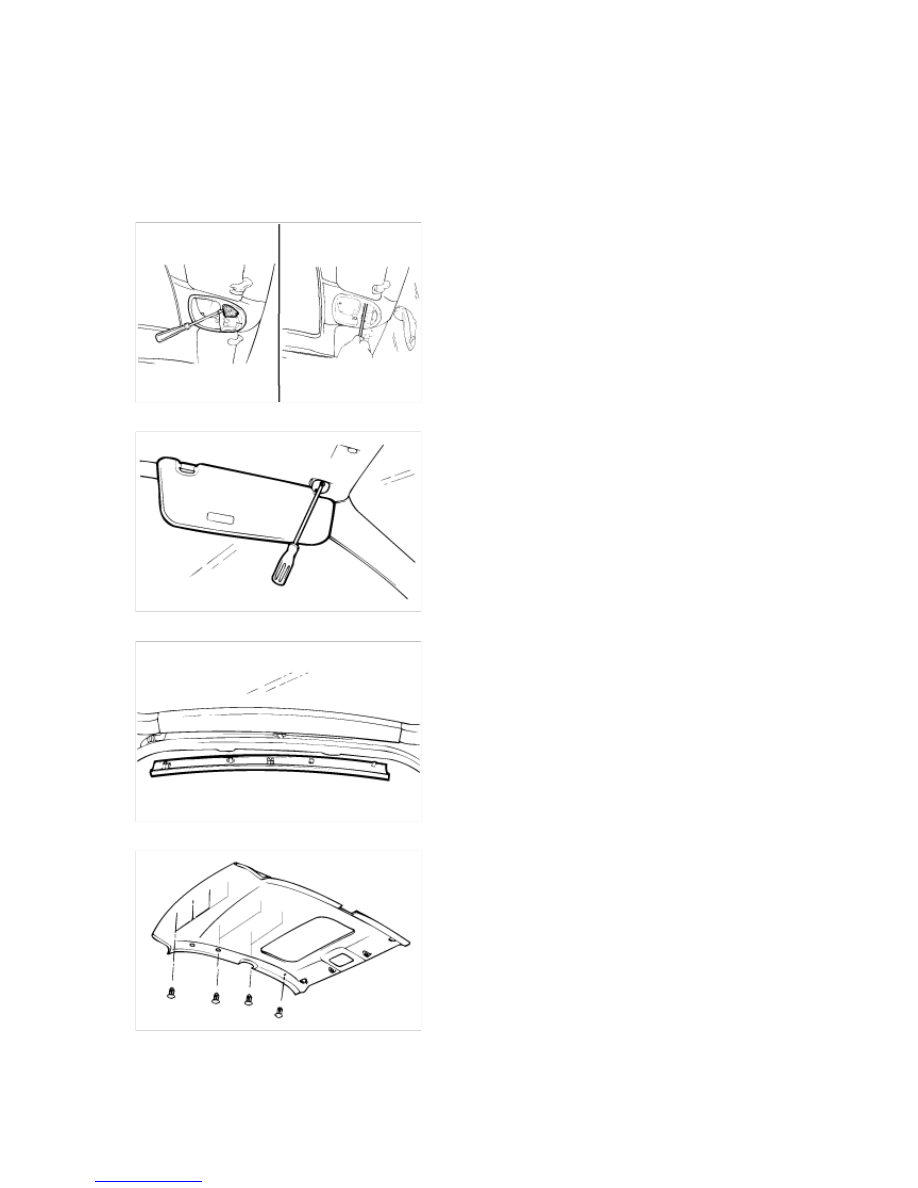

2. Ramove the mounting screws from the over head console lamp.

Disconnect the over head console lamp.



3. Remove the mounting screws from the sunvisor.



4. Remove the mounting clips from the roof rear cover trim.



5. Remove the headlining mounting clips and remove the headlining.



6. Installation is the reverse of removal.
