Hyundai Tiburon (2003 year). Manual - part 140





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Heater > Heater Unit >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Heater > Heater Unit > Components and Components Location

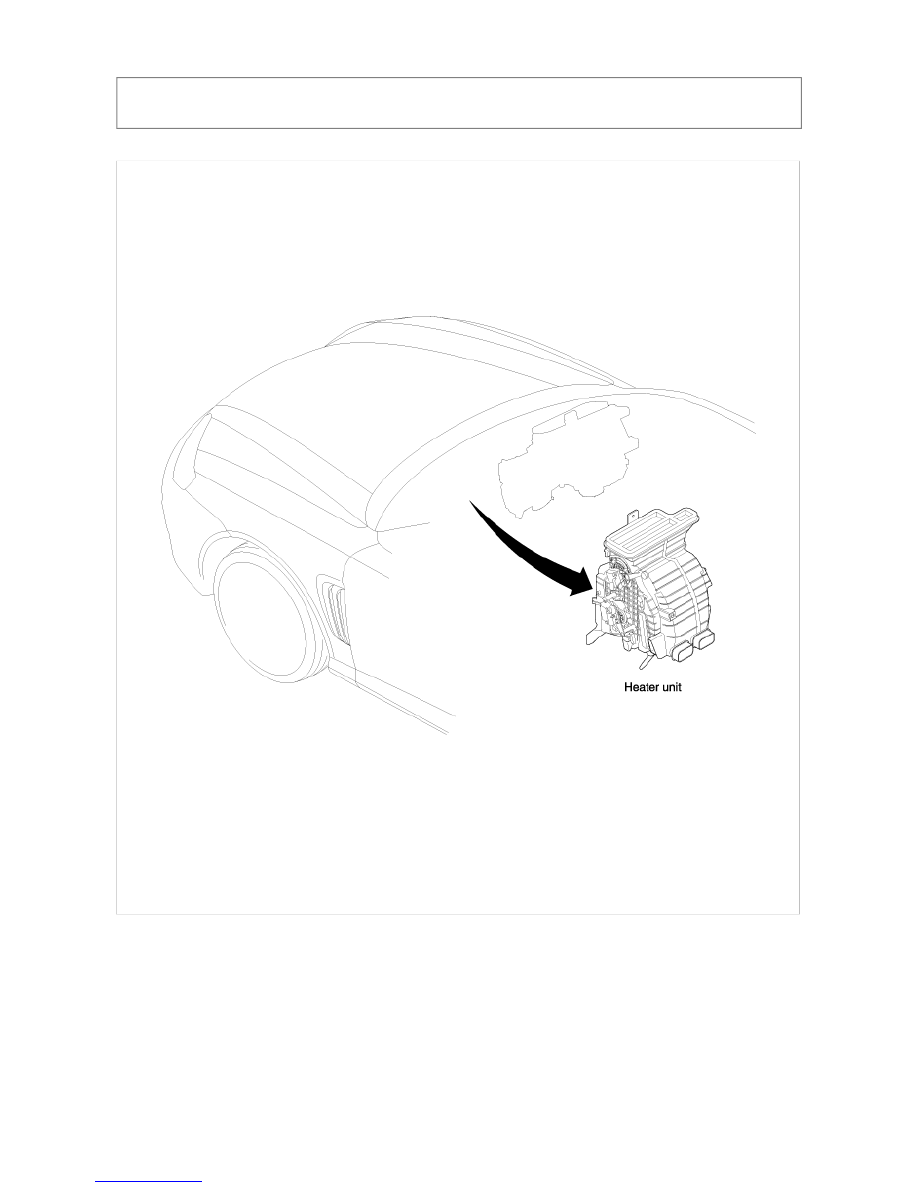

COMPONENT LOCATION

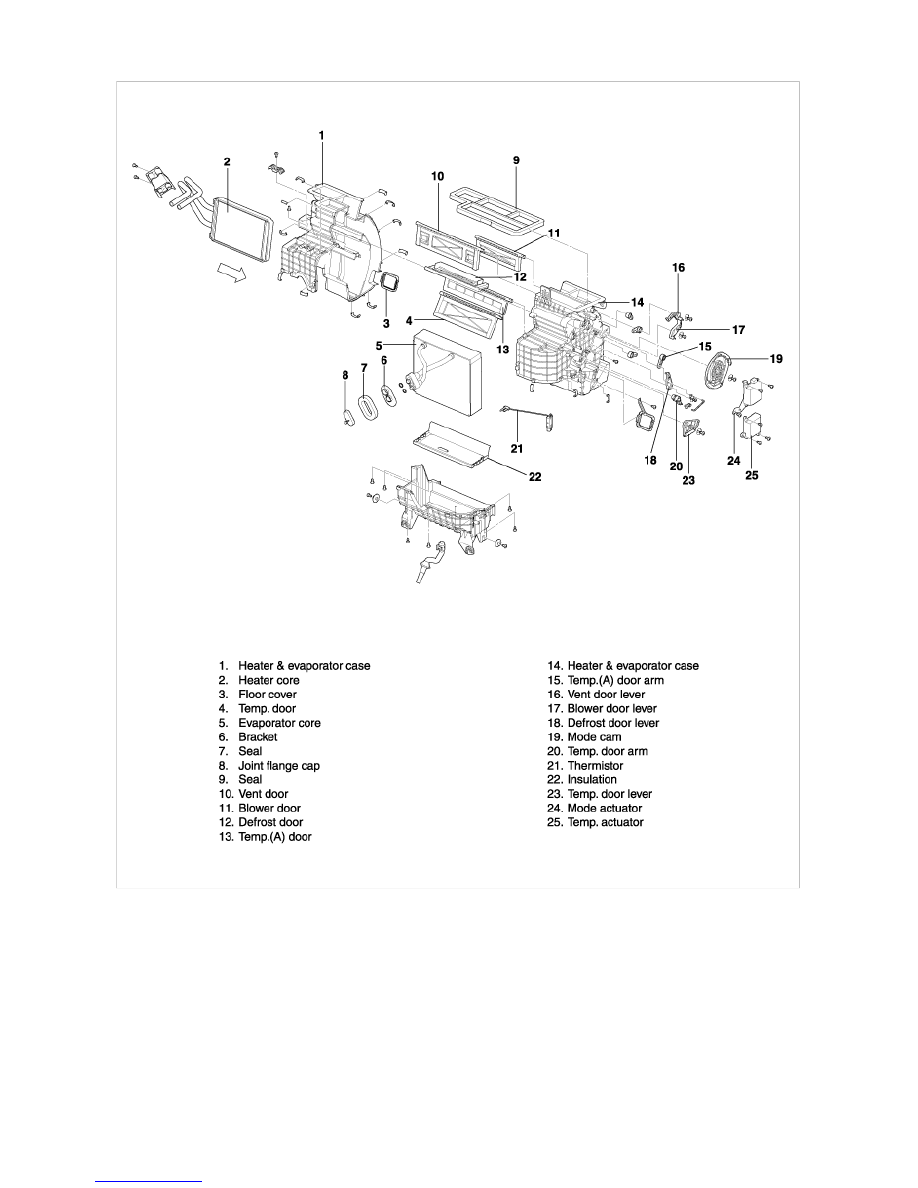

COMPONENTS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Heater > Heater Unit >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Heater > Heater Unit > Repair procedures

REMOVAL

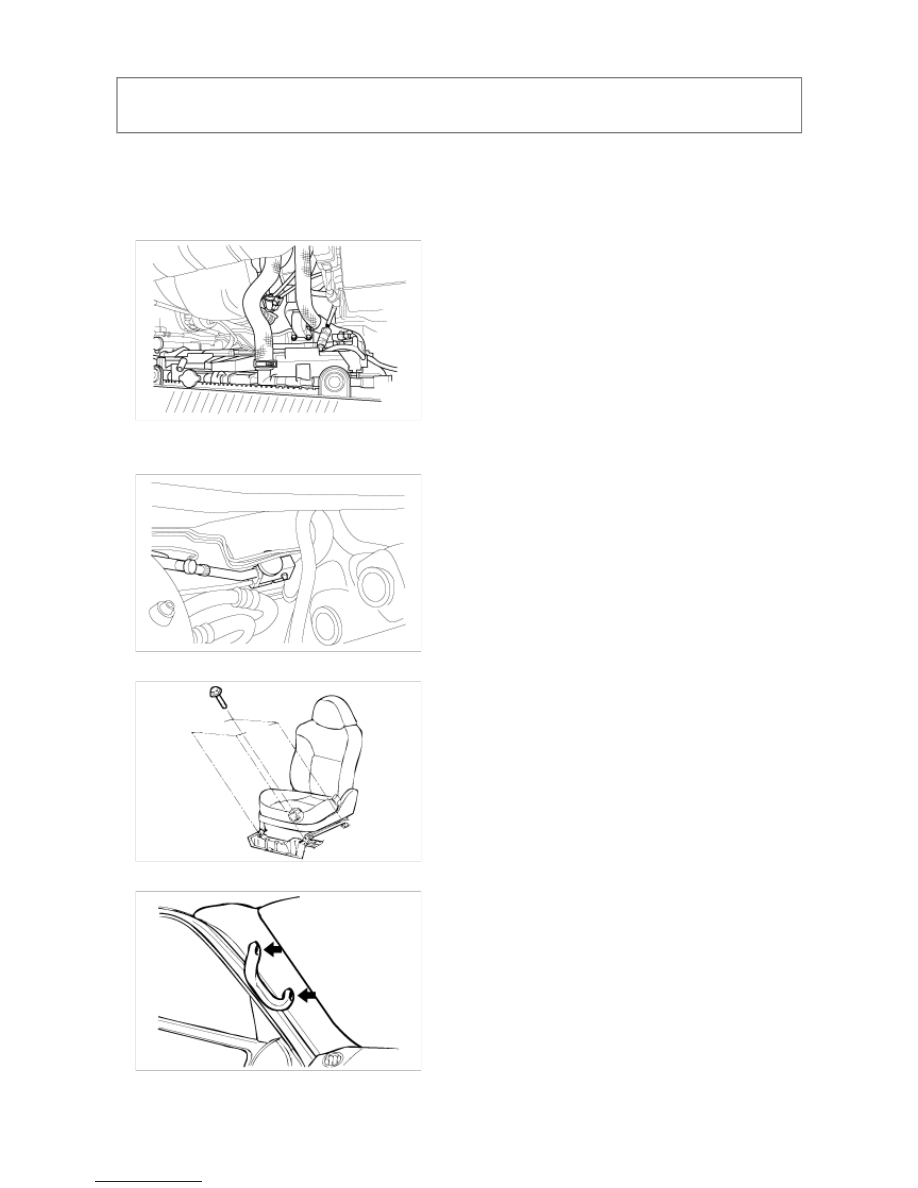

1. Disconnect the negative (-) battery terminal.

2. Drain the cooling water of the radiator.

3. Remove the heater hose and the drain hose.



4. Drain the refrigerant.

5. Disconnect the air conditioning suction hose and the liquid tube.



6. Remove the driver's seat and the passenger's seat.



7. Remove the cowl side trim and the front pillar trim.

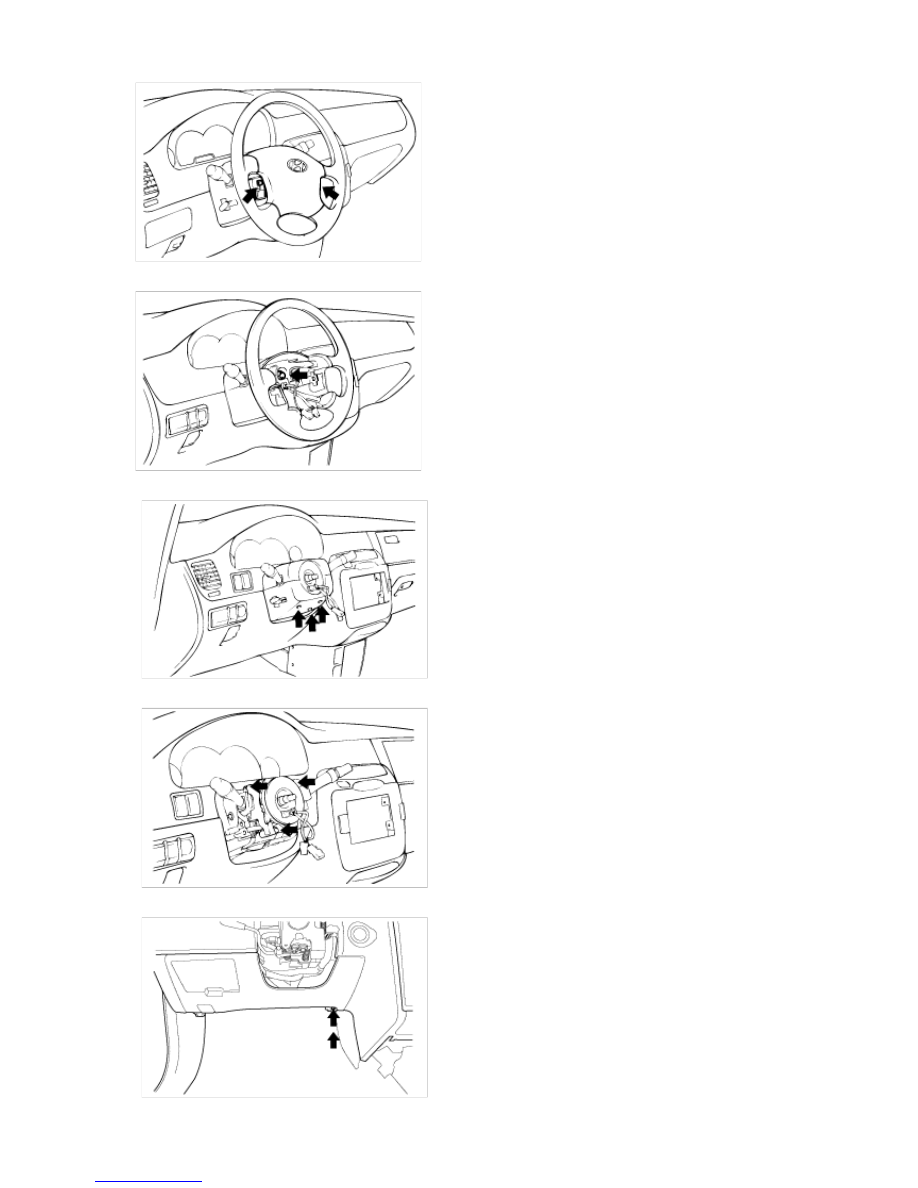

8. Remove the air bag module.



9. Remove the steering wheel.



10. Remove the steering lower and upper shroud.



11. Remove the multi-function switch.



12. Remove the crash pad under cover for the driver side.
