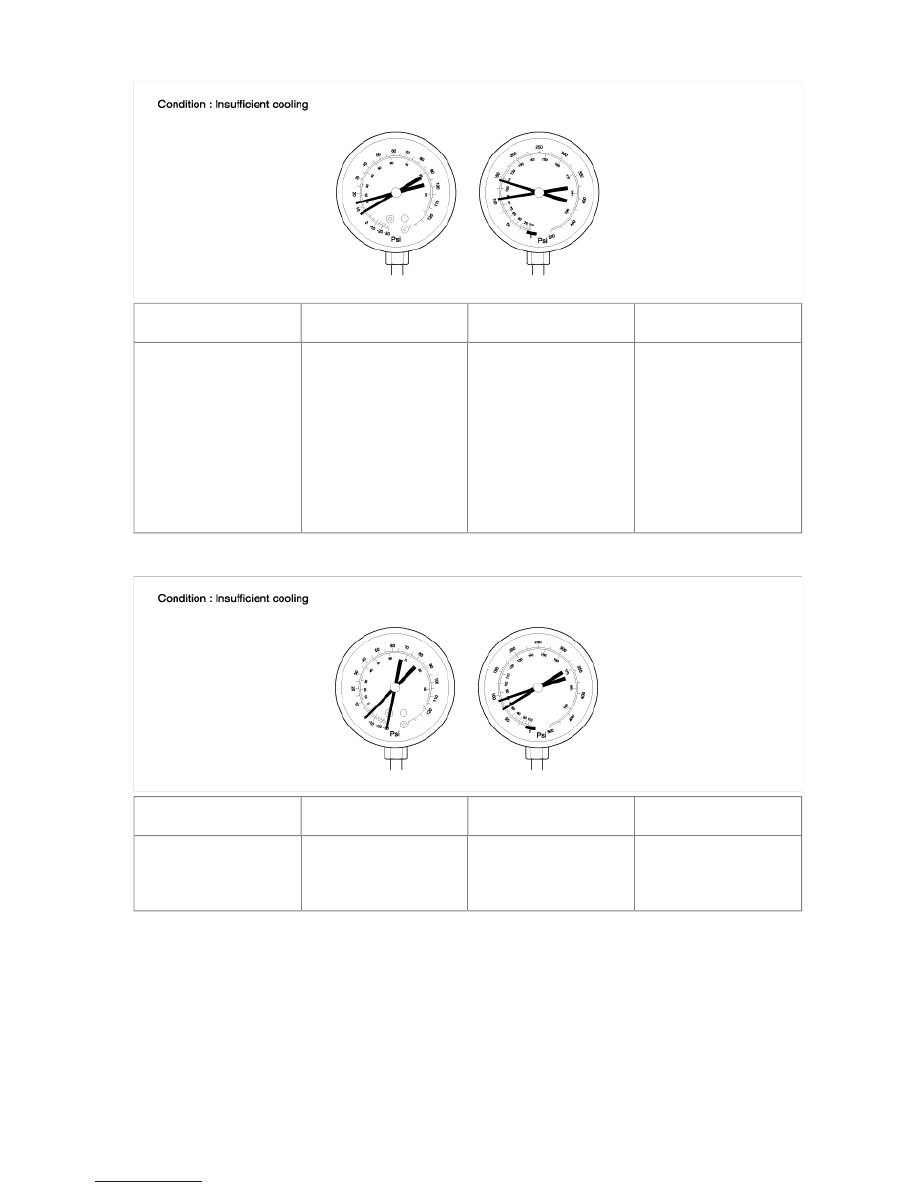

Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

• Pressure low on both low

and high pressure sides

• Insufficient cooling

performance

Gas leakage at some place
in refrigeration system

• Insufficient refrigerant in

system

• Refrigerant leaking

- Check for gas leakage

with gas leak detector
and repair if necessary

- Charge proper amount of

refrigerant

- If indicated pressure

value is near 0 when
connected to gauge,
create the vacuum after
inspecting and repairing
the location of the leak

4. Poor circulation of refrigerant



Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

• Pressure low in both low

and high pressure sides

• Frost on tube from

receiver to unit

Refrigerant flow obstructed
by dirt in drier

Condenser clogged

Replace drier

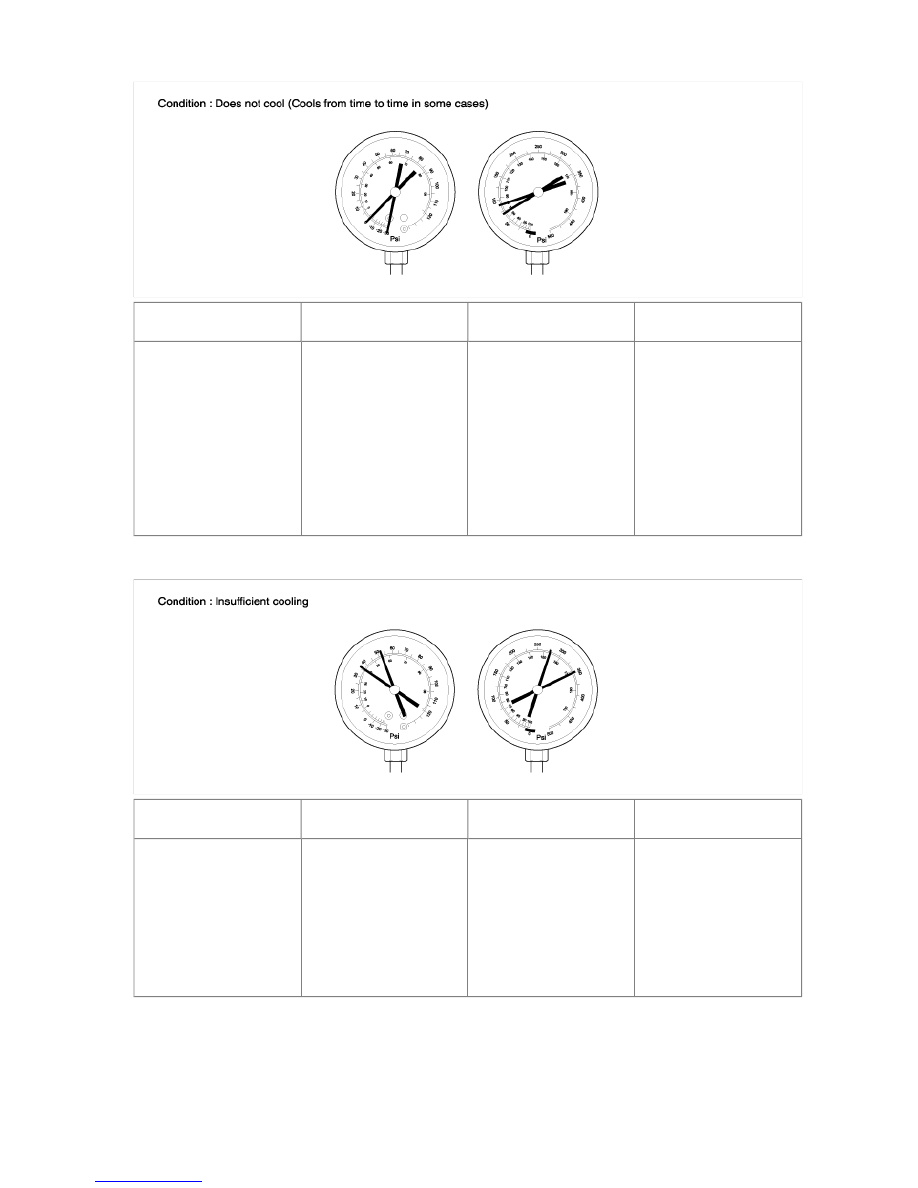

5. Refrigerant does not circulate



Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

• Vacuum indicated on low

pressure side, very low
pressure indicated on
high pressure side

• Frost or dew seen on

piping before and after
receiver/drier or
expansion valve

• Refrigerant flow

obstructed by moisture or
dirt in refrigeration
system

• Refrigerant flow

obstructed by gas
leakage from expansion
valve

Refrigerant does not
circulate

- Check expansion valve

- Clean out dirt in

expansion valve by
blowing with air

- Replace drier

- Evacuate air and charge

new refrigerant to proper
amount

- For gas leakage from

expansion valve, replace
expansion valve

6. Refrigerant overcharged or insufficient cooling of condenser



Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

Press too high on both low
and high pressure sides

• Unable to develop

sufficient performance
due to excessive

• Insufficient cooling of

condenser

• Excessive refrigerant in

cycle

→

 refrigerant

overcharged

• Condenser cooling

→



condenser fins clogged
or condenser fan faulty

- (1) Clean condenser

- (2) Check cooling fan

with fluid coupling
operation.

- (3) If (1) and (2) are in

normal state, check
amount of refrigerant
Charge proper amount of
refrigerant

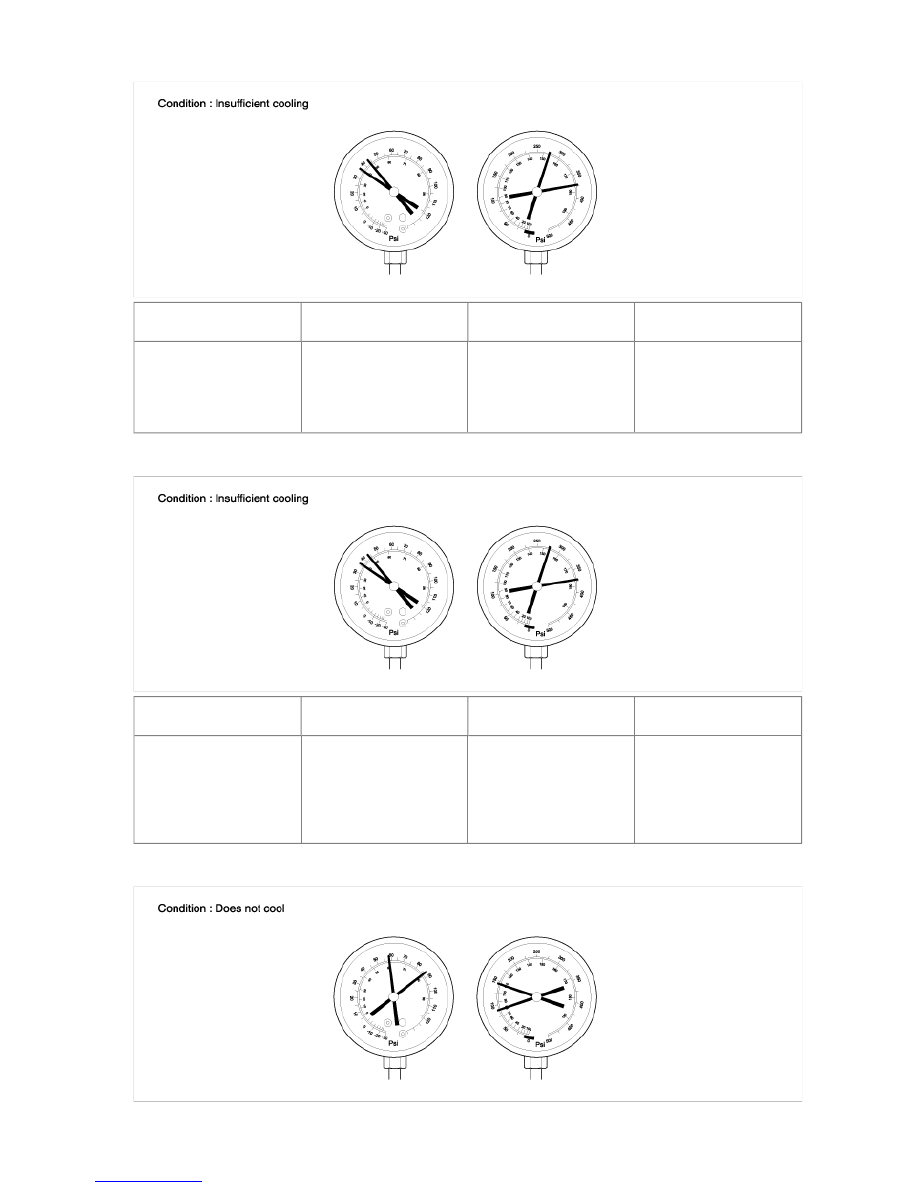

7. Air present in refrigeration system



Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

• Press too high on both

low and high pressure
sides

• The low pressure piping

hot to the touch

Air entered in refrigeration
system

• Air present in

refrigeration system

• Insufficient vacuum

purging

- Check compressor oil to

see if it is see if it is dirty
or insufficient

- Evacuate air and charge

new refrigerant

8. Expansion valve improperly



Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

• Pressure too high on

both low and high
pressure sides

• Frost or large amount of

dew on piping on low
pressure side

Trouble in expansion valve

• Excessive refrigerant in

low pressure piping

• Expansion valve opened

too wide

- Check expansion valve

- Replace if defective

9. Defective compression compressor

Always conduct a leak test with an electronic leak detector whenever leakage or refrigerant is suspected and when
conducting service operations which are accompanied by disassembly or loosening or connection fittings.



Symptom seen in

refrigeration system

Probable cause

Diagnosis

Remedy

• Pressure too high on low

high pressure sides

• Pressure too low to on

high pressure side

Internal leak in compressor

• Compression defective

• Valve leaking or broken

sliding parts

Repair or replace
compressor

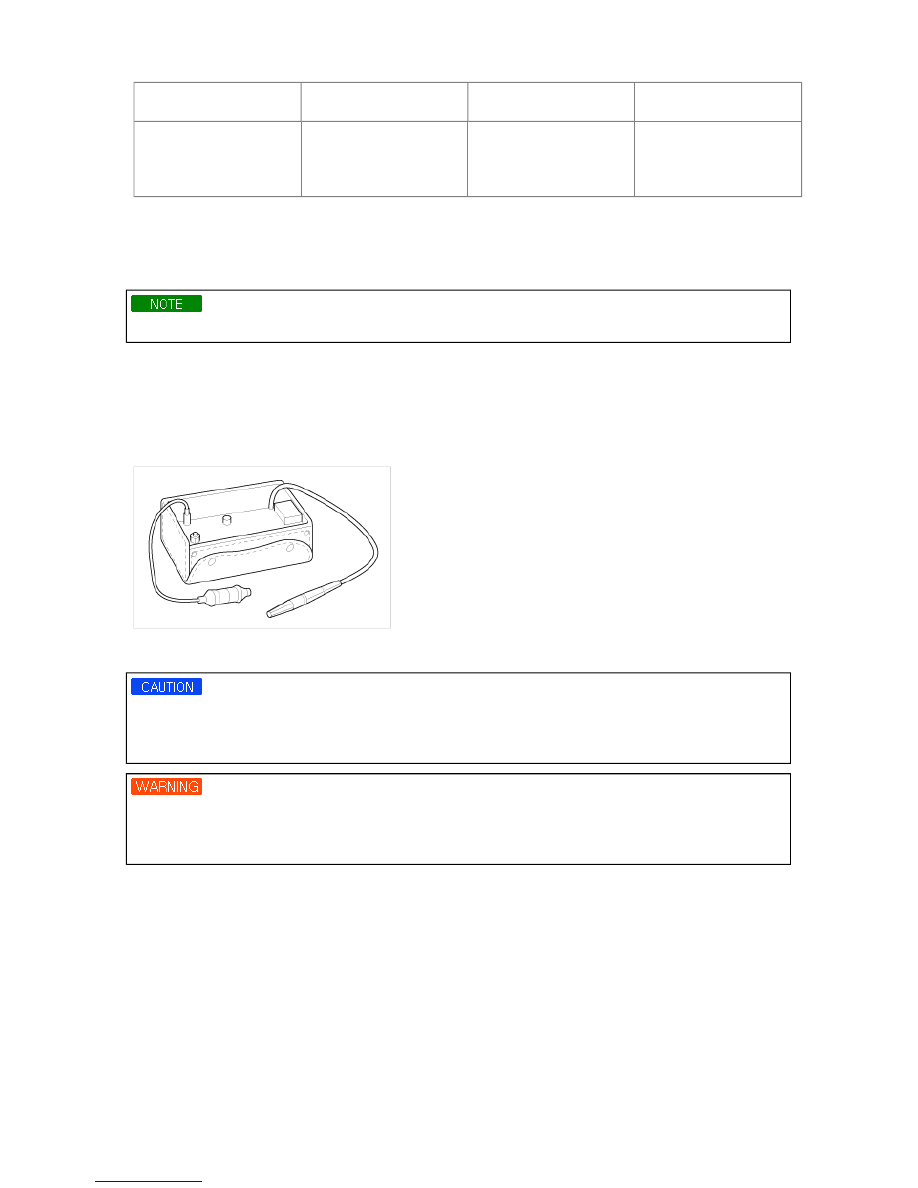

INSPECT FOR LEAKAGE OF REFRIGERANT

In order to use the leak detector properly, read the manual supplied by the manufacturer.

1. Check the torque on the connection fittings and, if too loose, tighten to the proper torque. Check for gas leakage with a

leak detector.

2. If leakage continues even after the fitting has been tightened, discharge the refrigerant from the system, disconnect the

fittings, and check their seating faces for damage. Always replace, even if the damage is slight.

3. Check the compressor oil and add oil if required.

4. Charge the system and recheck for gas leaks. If no leaks are found, evacuate and charge the system again



A/C SYSTEM TESTS

• Air conditioning refrigerant or lubricant vapor can irritate your eyes, nose, or throat.

• Be careful when connecting service equipment.

• Do not breathe refrigerant or vapor.

• Compressed air mixed with R-134a forms a combustible vapor.

• The vapor can burn or explode causing serious injury.

• Never use compressed air to pressure test R-134a service equipment or vehicle air conditioning systems.

1. Connect a R-134a refrigerant recover/recycling/charging station to the high-pressure service port and the low-pressure

service port, following the equipment manufacturer s instructions.

2. Insert a thermometer in the center vent.

Determine the relative humidity and air temperature.
