OIL PUMP PRESSURE TEST

1. Disconnect the pressure hose from the pump. Connect the special tool between the pump and the pressure

hose as illustrated.



2. Bleed the air, and then start the engine and turn the steering wheel several times so that the fluid temperature

can rise to approximately 50~60°C (122~132°F) opera ting temperature.

3. Increase the engine speed to 1,000 ± 100 rpm.

4. Close the shut-off valve of the special tool and measure the fluid pressure to confirm that it is within the

standard value range.

Standard value
Relief pressure :
8.3~8.8 MPa (85~90 kg.cm², 1209~1280 psi)

Do not keep the shut-off valve on the pressure gauge closed for more than ten seconds.

5. Remove the special tools, and tighten the pressure hose to the specified torque.

Tightening torque
55~65 Nm (550~650 kg·cm, 40.6~47.9 lb·ft)

6. Bleed the system.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > Special Service
Tools, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > Special
Service Tools

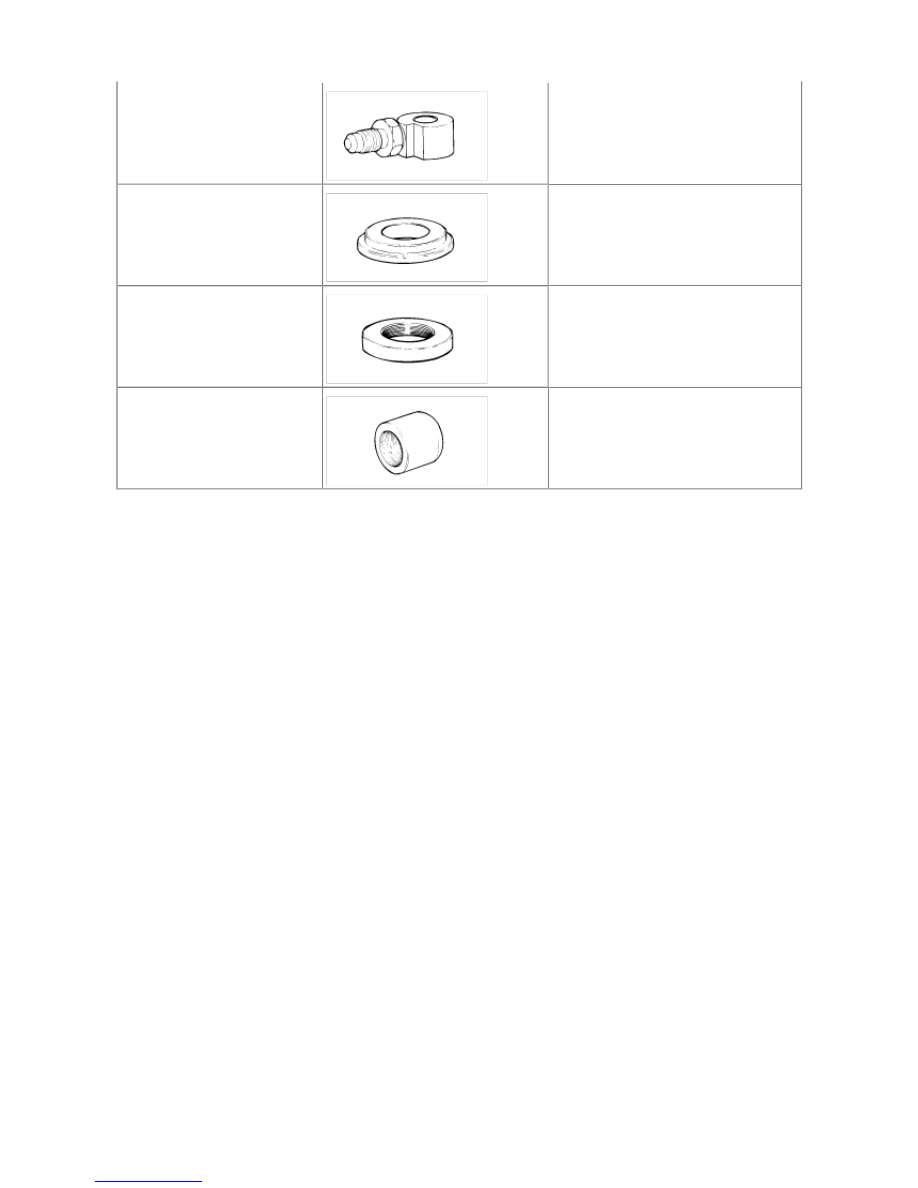

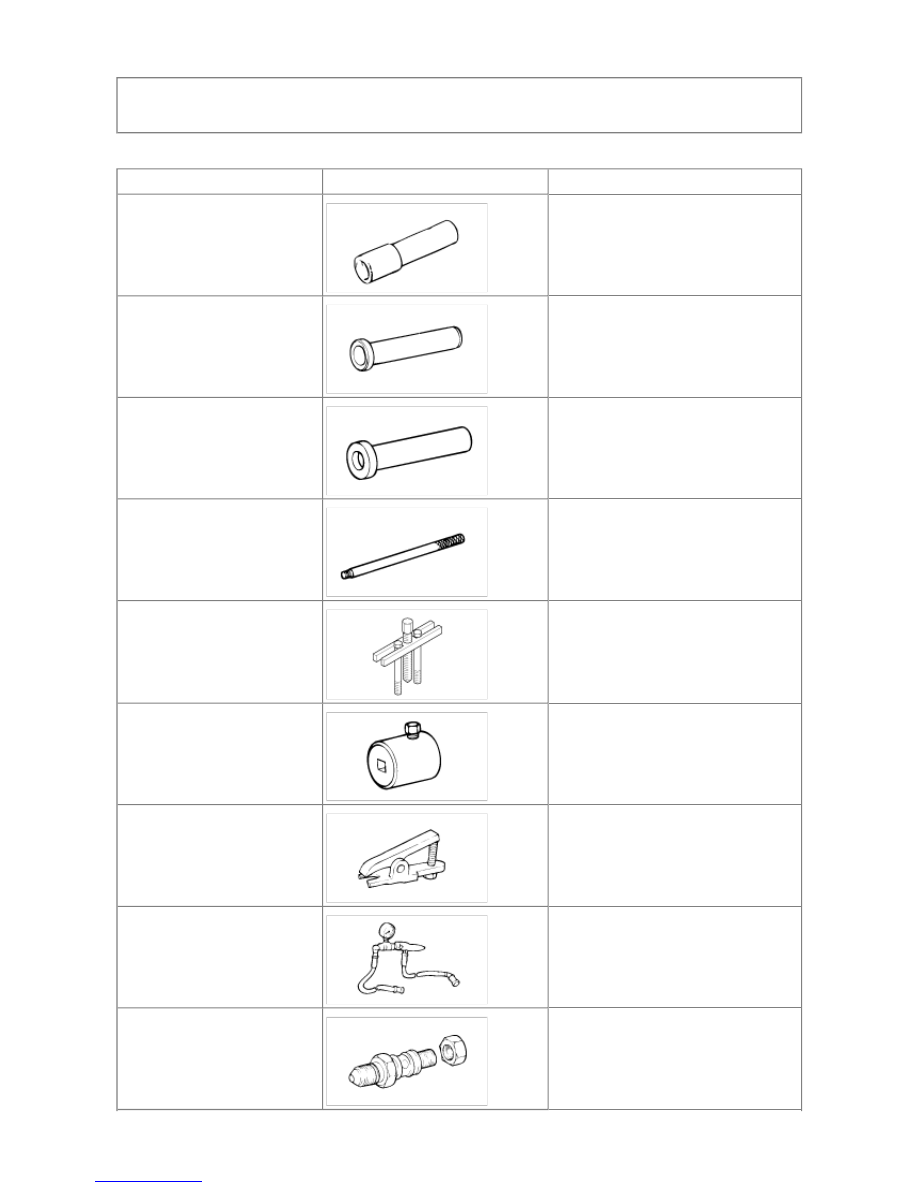

SPECIAL TOOLS

Tool (Number and name)

Illustration

Use

09222-32100
Valve stem oil seal installer



1. Installation of the ball bearing to rack

housing

2. Installation of the oil seal to oil pump

09432-21600
Bearing installer



1. Installation of the needle bearing to

rack housing

2. Installation of the ball bearing and oil

seal to valve body

09434-14200
Counter shaft bearing installer



Installation of the oil seal to rack
bushing and valve body

09555-21000
Bar



Removal and installation the oil seal.

09561-11002
Steering wheel puller



Removal of the steering wheel.

09565-11100
Preload socket



Measurement of the mainshaft preload.

09568-31000
Tie rod end puller



Seperation of the tie rod end ball joint.

09572-21000
Oil pressure gauge



Measurement of the power steering oil
pressure.
(use with 09572-22100, 09572-21200)

09572-21200
Oil pressure gauge adapter
(Hose side)



Measurement of the power steering oil
pressure.
(use with 09572-21000, 09572-22100)



09572-22100
Oil pressure gauge adapter
(Pump side)



Measurement of the power steering oil
pressure.
(use with 09572-21000, 09572-21200)

09573-21000
Oil seal installer guide



Installation of the oil seal
(use with 09573-21100, 09573-21200,
09517-11000, 09555-21000)

09573-21100
Oil seal installer



Installation of the oil seal
(use with 09573-21000, 09573-21200,
09555-21000)

09573-21200
Oil seal guide



Removal and installation of the oil seal
