Hyundai Tiburon (2003 year). Manual - part 99





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System > General Information > Special
Service Tools (F4A42-2), TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System >
General Information > Special Service Tools (F4A42-2)

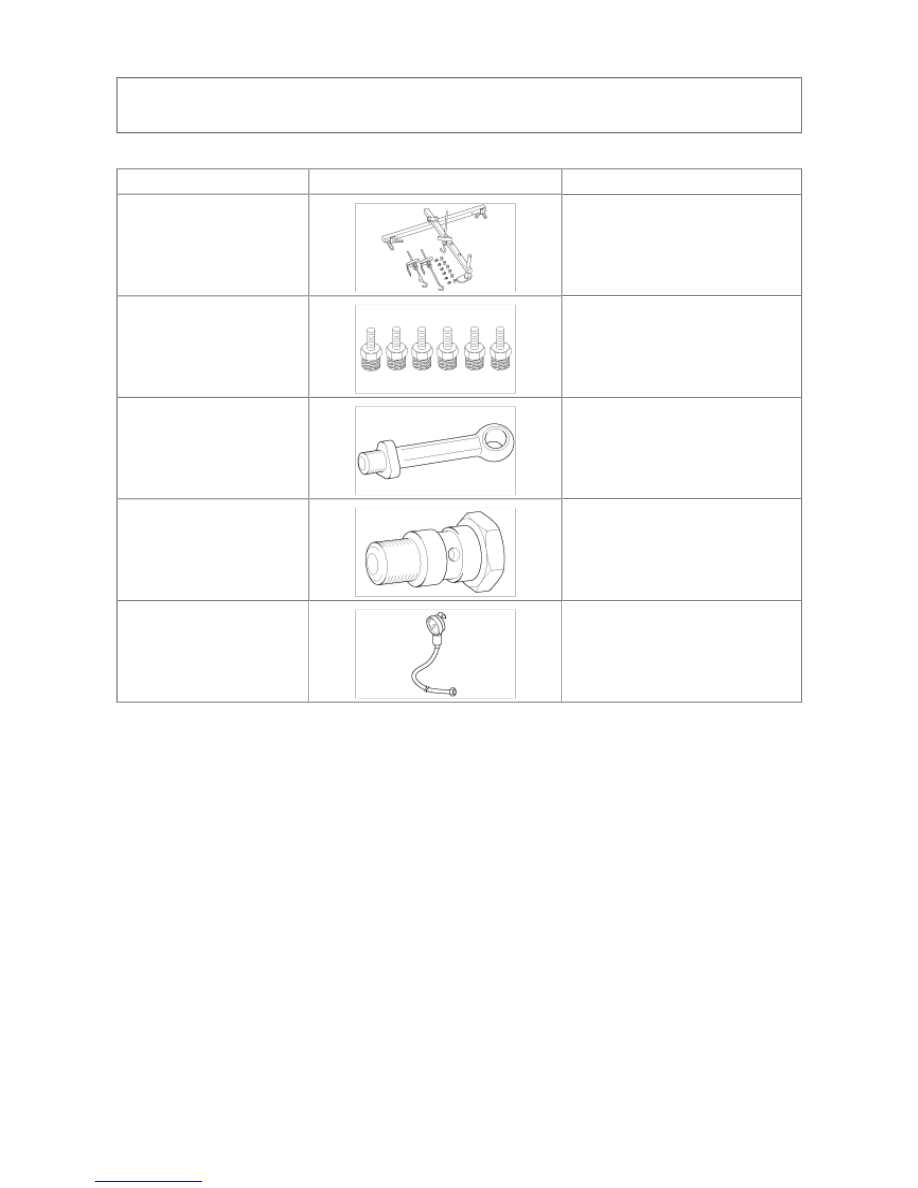

SPECIAL TOOLS (A/T)

Tool (Number and name)

Illustration

Use

Engine support fixture
J28467-B



Removal and installation of transaxle
assembly

Engine support adapters
J28467-125



Use with J28467-B

09452-21001
Oil pressure gauge adapter



Measurement of the oil pressure.
(use with 09452-21500 and 09452-
21002)

09452-21002
Oil pressure gauge adapter



Measurement of the oil pressure.
use with 09452-21500 and 09452-
21001)

09452-21500
Oil pressure gauge



Measurement of the oil pressure.
(use with 09452-21001 and 09452-
21002)





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System > General Information >
Specifications (F4A42-2), TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System >
General Information > Specifications (F4A42-2)

SPECIFICATIONS (A/T)

Item

F4A42-1

F4A42-2

Torque converter type

3-element, 1-stage, 2-phase type

Transaxle type

4-speed forward, 1-speed reverse

Engine displacement

2.0 DOHC

2.7 DOHC

Gear ratio
1st
2nd
3rd
4th

2.842
1.529
1.000
0.712

2.842
1.529
1.000
0.712

Reverse

2.480

2.480

Final gear ratio

4.407

4.402

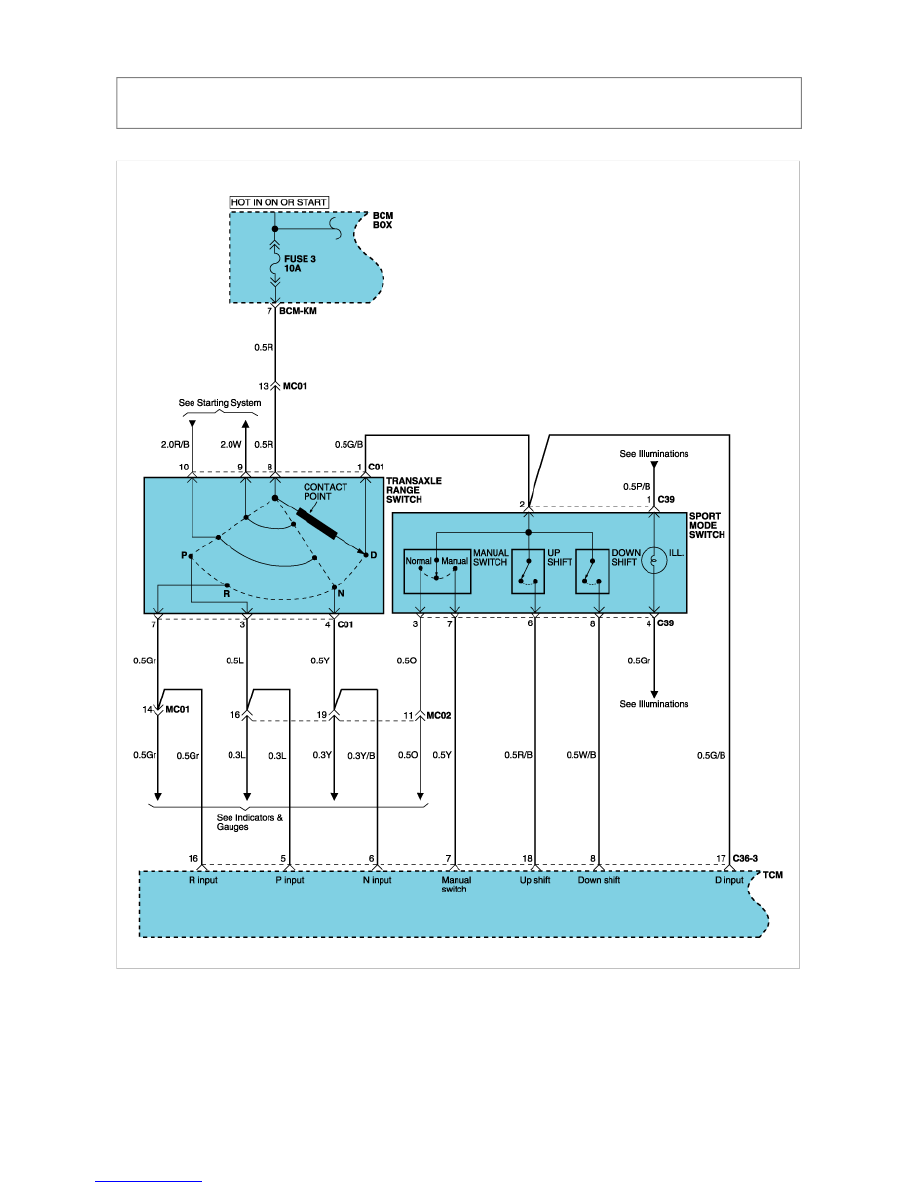

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System > Automatic Transaxle System >
Schematic Diagrams (F4A42-2), TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System >
Automatic Transaxle System > Schematic Diagrams (F4A42-2)

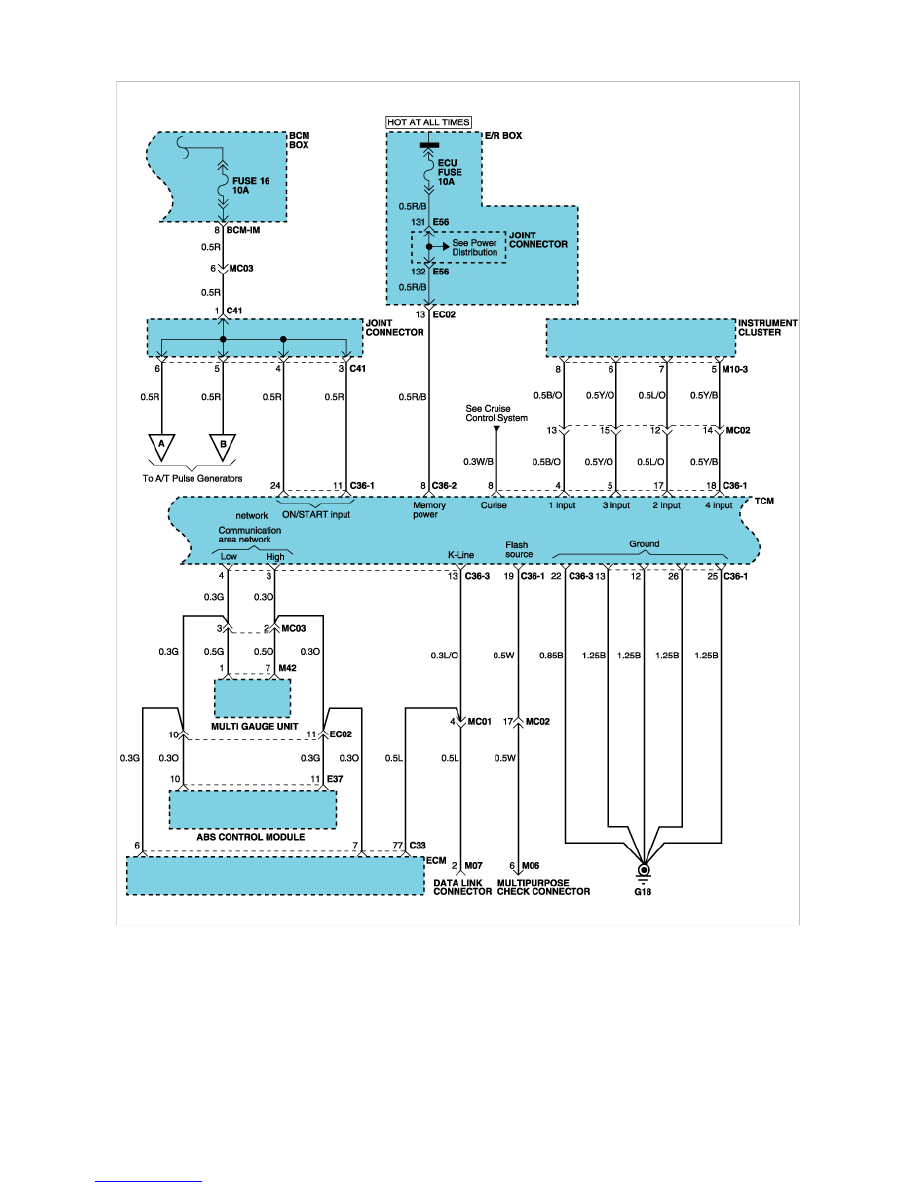

TCM CIRCUIT DIAGRAM (2.0L)
