TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > Special Service Tools,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > Special Service Tools

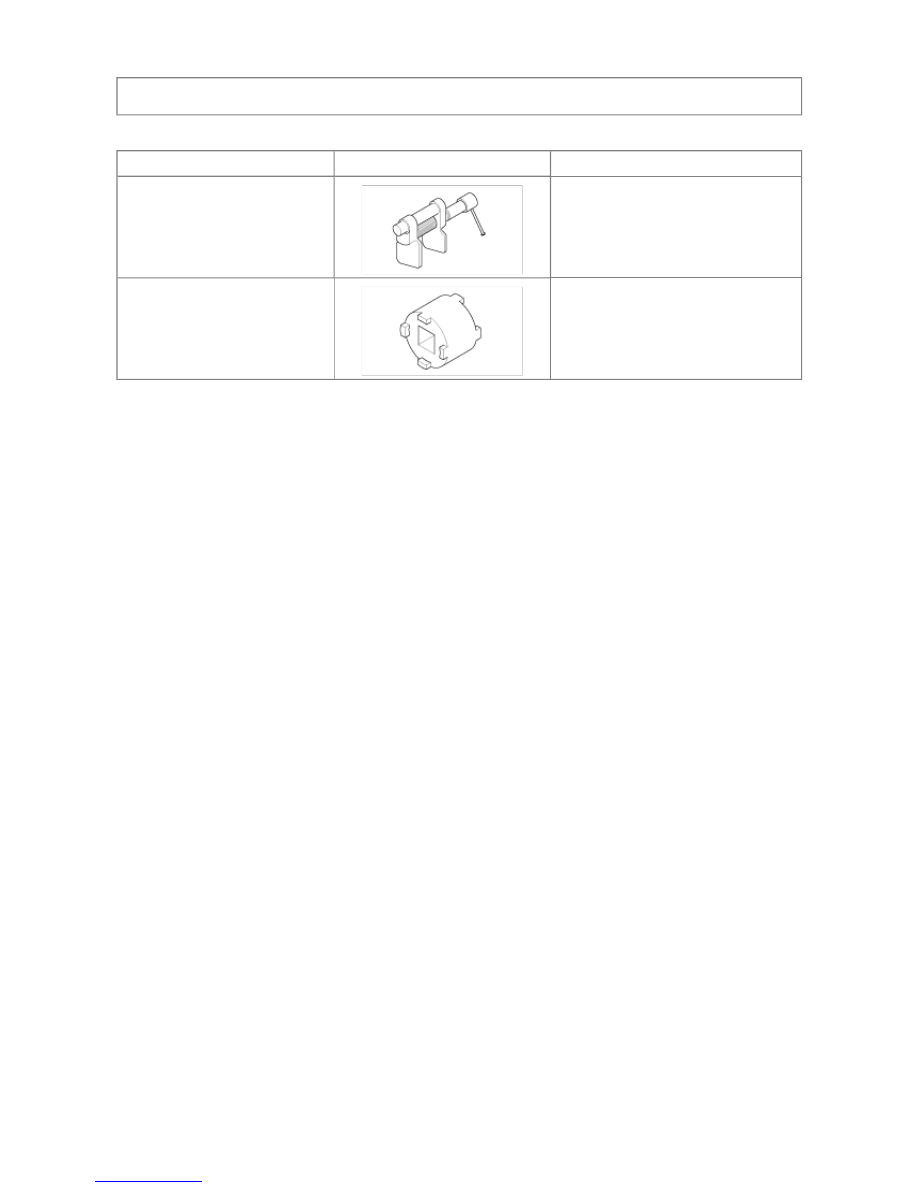

SPECIAL TOOLS

Tool (Number and Name)

Illustration

Use

09581 - 11000
Piston expander



Spreading the front brake piston

09580 - 34000
Rear brake piston adjuster



Removal and installation of the rear
brake piston





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > Components and Components
Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > Components and
Components Location

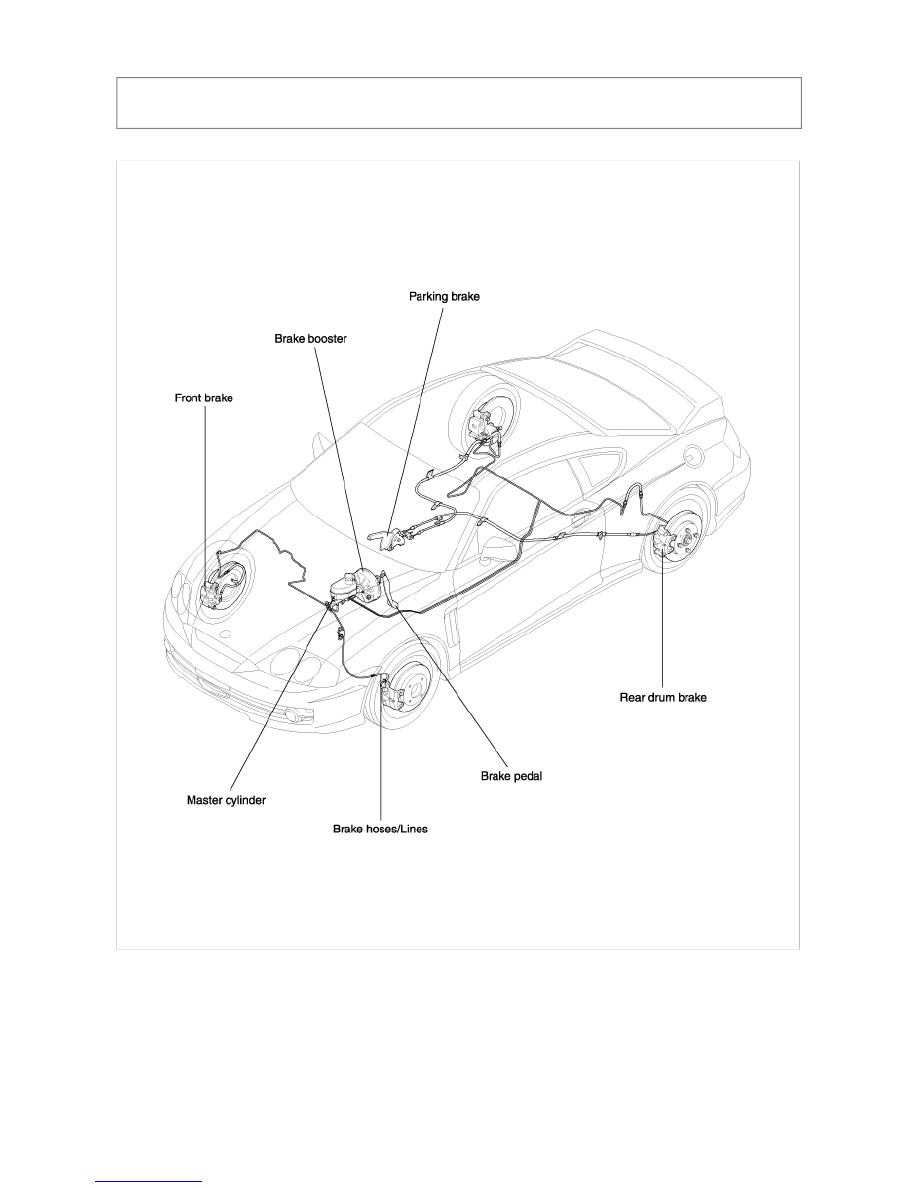

Component Locating Index





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > Troubleshooting,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > Troubleshooting

TROUBLESHOOTING

PROBLEM SYMPTOMS TABLE

Symptom

Suspect Area

Remedy

Lower pedal or spongy pedal

1. Brake system (Fluid leaks)

2. Brake system (Air in)

3. Piston seals (Worn or damaged)

4. Master cylinder (Faulty)

Correct

Bleeding

Replace
Replace

Brake drag

1. Brake pedal freeplay (Minimal)

2. Parking brake lever travel (Out of adjustment)

3. Parking brake wire (Sticking)

4. Pad (Cracked or distorted)

5. Piston (Stuck)

6. Piston (Frozen)

7. Booster system (Vacuum leaks)

8. Master cylinder (Faulty)

Adjust
Adjust

Correct

Replace
Replace
Replace
Replace
Replace

Brake pull

1. Pad (Oily)

2. Piston (Frozen)

3. Disc (Scored)

4. Pad (Cracked or distorted)

Replace
Replace
Replace
Replace

Hard pedal but brake inefficient

1. Brake system (Fluid leaks)

2. Brake system (Air in)

3. Pad (Worn)

4. Pad (Cracked or distorted)

5. Pad (Oily)

6. Pad (Glazed)

7. Disc (Scored)

8. Booster system (Vacuum leaks)

Correct

Bleeding

Replace
Replace
Replace
Replace
Replace
Replace

Noise from brake

1. Pad (Cracked or distorted)

2. Installation bolt (Loosen)

3. Disc (Scored)

4. Pad retainers (Loosen)

5. Sliding pin (Worn)

6. Pad (Dirty)

7. Pad (Glazed)

8. Brake pad shim (Damage)

Replace

Retighten

Replace
Replace
Replace

Clearing

Replace
Replace

Check all of the following items:







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > All Scheduled Maintenance
Instructions, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > General Information > All Scheduled
Maintenance Instructions

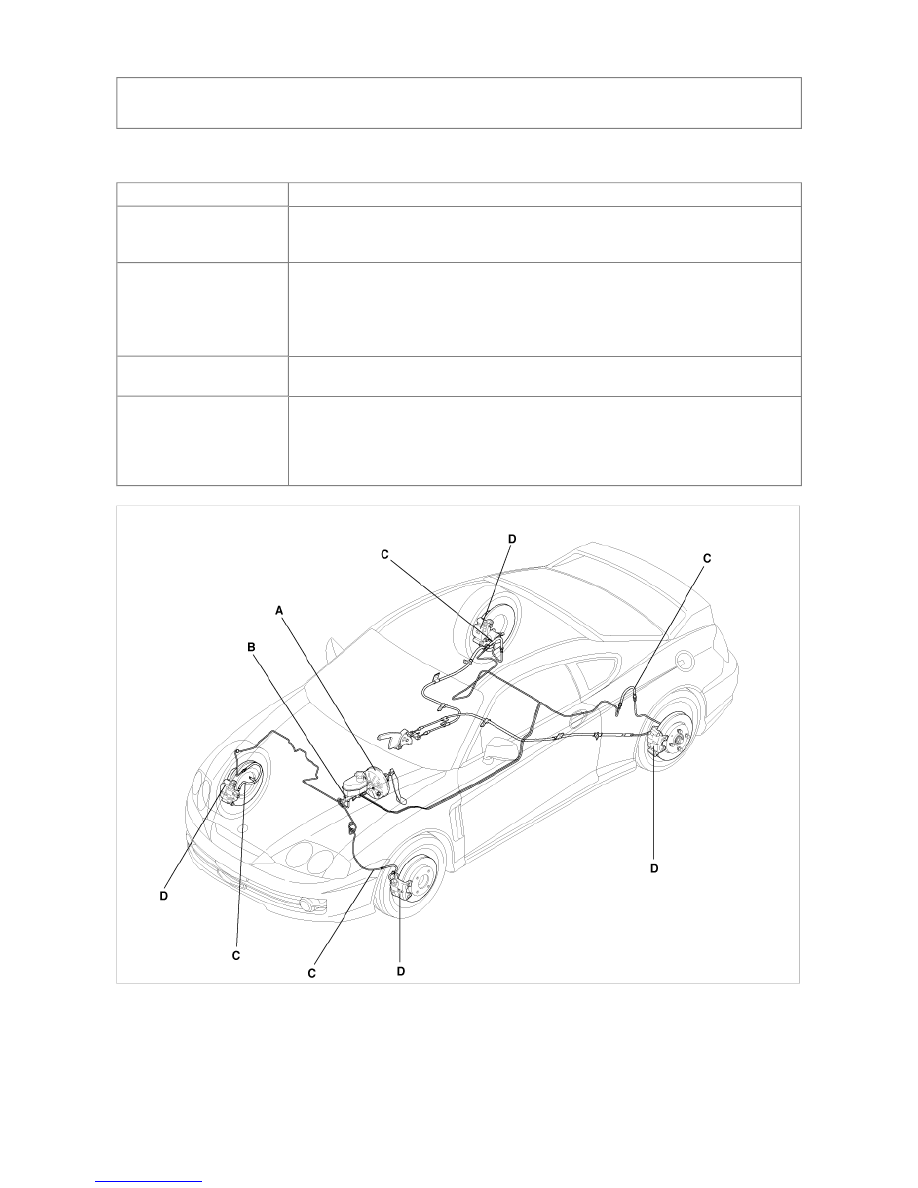

Operation and Leakage Check

Component

Procedure

Brake Booster (A)

Check brake operation by applying the brakes during a test drive. If the brakes do not work
properly, check the brake booster. Replace the brake booster as an assembly if it does not
work properly or if there are signs of leakage.

Piston cup and pressure cup
inspection (B)

• Check brake operation by applying the brakes. Look for damage or signs of fluid

leakage. Replace the master cylinder as an assembly if the pedal does not work
properly or if there is damage or signs of fluid leakage.

• Check for a difference in brake pedal stroke between quick and slow brake

applications. Replace the master cylinder if there is a difference in pedal stroke.

Brake hoses (C)

Look for damage or signs of fluid leakage. Replace the brake hose with a new one if it
isdamaged or leaking.

Caliper piston seal and
piston boots (D)

Check brake operation by applying the brakes.
Look for damage or signs of fluid leakage. If the pedal does not work properly, the brakes
drag, or there is damage or signs of fluid leakage, disassemble and inspect the brake
caliper. Replace the boots and seals with new ones whenever the brake caliper is
disassembled.
